YLEISTÄ

Sarjan numero

69309-10

Mallit

Tämä sarja sopii kaikkiin Harley-Davidson ^® -moottoripyöriin, jotka on varustettu Harley-Davidsonin tehdasasenteisella turvajärjestelmällä.

Sarjan sisältö

Tämä sarja sisältää tarvittavat tuotteet Smart Siren -turvajärjestelmään asennetun ladattavan 9-voltin NiMH (nikkelimetallihybridi) -akun vaihtamiseen.

Katso sarjan sisältö kohdista Kuva 7 ja Taulukko 1 .

Tämän sarjan akkua voidaan käyttää myös Smart Siren II -turvajärjestelmään asennetun 9-voltin NiMH-akun korvaavana akkuna. Huomaa kuitenkin, että Smart Siren II ei vaadi sarjan muita osia.

Smart Siren II voidaan tunnistaa hakulaitteen lähettimen antennijohdosta (katso Kuva 5 ) liittimen vastakappaleen vieressä. Smart Sirenissä ei ole antennijohtoa.

SIREENIKOTELON IRROTTAMINEN

HUOMAUTUS

Lue seuraavat ohjeet ja varmista, että ymmärrät ne täysin ennen akun vaihtamista. Jos toimenpide on mielestäsi liian vaikea tai sinulla ei ole sen tekemiseen tarvittavia työkaluja, pyydä Harley-Davidson-jälleenmyyjää vaihtamaan akku. Virheellinen asennus voi vaurioittaa tuotetta. (00419b)

Katso omistajan oppaan ohjeet ja pura turvajärjestelmä noudattamalla annettuja ohjeita.
Irrota sireenikotelo ajoneuvosta. Sireenisarjan käyttöohjeesta ohjeet sireenin asennusmenettelyihin tai ota yhteyttä Harley-Davidson-jälleenmyyjään, jos haluat lisätietoja sireenikotelon paikantamiseksi ja irrottamiseksi mallistasi.

Smart Sirenin akun vaihto

1.

Katso Kuva 1 . Irrota akkukotelon kansi (2) sireenikotelosta seuraavasti:

a. Aseta sireeni tukevalle, tasaiselle pinnalle niin, että akun kansipuoli (1) ja akkukotelon kansi ovat ylöspäin.

b. Käytä tylppää, jäykkää terää, kuten pöytäveistä ja työnnä terä kotelon ja kannen väliin 45-asteen kulmassa. Työnnä terää, kunnes se koskettaa kannen sisäpuolen kielekkeitä. Kuva 2 näyttää neljä piikitettyä kielekettä (2).

c. Käännä terää hitaasti niin, että sisään työnnetty reuna painaa kannen sisäpuolta vasten. Kansi ponnahtaa ulos ja se voidaan myöhemmin tarvittaessa korvata silikoniliimalla.

1	Istuttaminen
2	Akun kansi

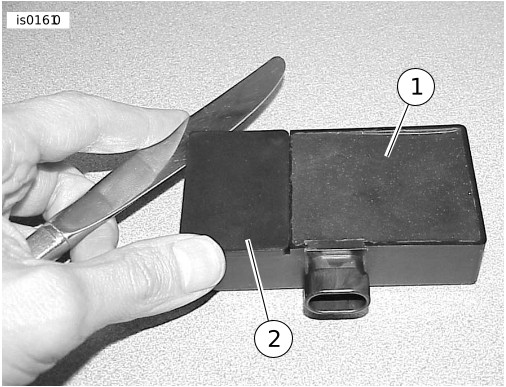

Kuva 1. Työnnä terä kotelon ja kannen väliin (Smart Siren)

1	Akkukotelon kansi (alapuoli)
2	Kielekkeet piikeillä (4)
3	Kannen tiiviste
4	Vaahtomuovityyny (liimattu paikalleen)
5	Akku

Kuva 2. Poista ja vaihda akku ja tiiviste (Smart Siren)

2.

Katso Kuva 2 . Nosta vaahtomuovityynyn (4) päällysläppää. Irrota vanha akku (5) sireenikotelosta ja irrota pikaliitin varovasti akusta. Säästä liitinten rasvapinnoitteet.

3.

Hae sarjasta uusi yhdeksän voltin nikkelimetallihydridiakku (NiMH). Päällystä pikaliittimen ja uuden akun liittimet kokonaan rasvalla vanhasta liitännästä.

HUOMAUTUS

Jos voiteluainetta ei ole riittävästi peittämään liittimiä kokonaan, sähkökosketinvoiteluaine (osanumero 99861-02) on yhteensopiva, ja sitä saa Harley-Davidson-jälleenmyyjältä

4.

Napsauta liitin uuteen akkuun ja asenna akku sireenikoteloon.

5.

Vaihda kannen vanha tiiviste (3) sarjan mukana toimitettuun uuteen tiivisteeseen ja työnnä se kokonaan akkukotelon seinän uraan.

1	Paina kantta alas ja vasemmalle

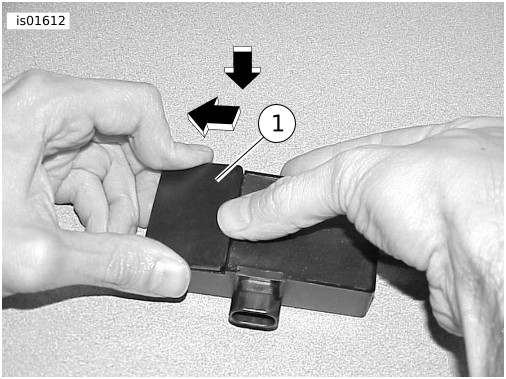

Kuva 3. Asemoi ja keskitä kansi (Smart Siren)

6.

Aseta vaahtomuovityynyn yläläppä akun päälle.

7.

Korvaa akkukotelon luukun suojus tarvittaessa käyttämällä silikoniliimaa.

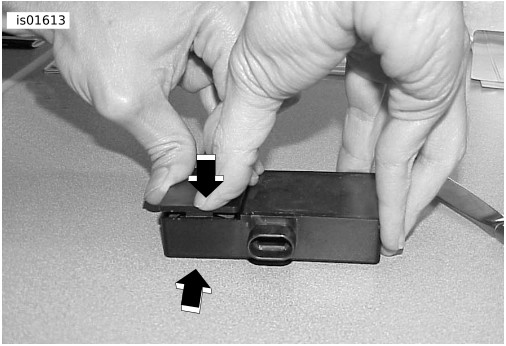

Kuva 4. Kielekkeiden kytkeminen (Smart Siren)

8.

Siirry SIREENIKOTELON TESTAUKSEEN JA ASENNUKSEEN.

Smart Siren II:n akun vaihto

1.

Katso Kuva 5 . Irrota akkukotelon kansi (2) sireenikotelosta seuraavasti:

a. Aseta sireeni tukevalle, tasaiselle pinnalle niin, että akun kansipuoli (1) ja akkukotelon kansi ovat ylöspäin.

b. Työnnä litteäkärkinen ruuvimeisseli sireenikotelon kyljessä olevaan aukkoon (3). Paina, kunnes suojuksen toinen kulma ponnahtaa hieman ylöspäin.

c. Työnnä ruuvimeisseli toiseen aukkoon ja paina, kunnes kansi aukeaa.

1	Istuttaminen
2	Akun kansi
3	Lovi (2)
4	Sireenin antennin johto

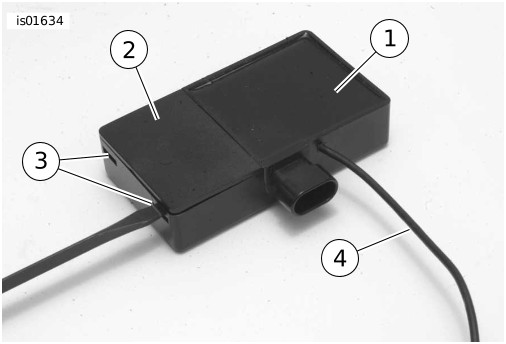

Kuva 5. Työnnä ruuvimeisseli aukkoihin (Smart Siren II)

2.

Irrota vanha akku sireenikotelosta ja irrota pikaliitin varovasti akusta. Säästä liitinten rasvapinnoitteet.

3.

Päällystä pikaliittimen liittimet ja uusi yhdeksän voltin nikkelimetallihydridiakku (NiMH) kokonaan vanhan liitännän rasvalla.

HUOMAUTUS

Jos voiteluainetta ei ole riittävästi peittämään liittimiä kokonaan, sähkökosketinvoiteluaine (osanumero 99861-02) on yhteensopiva, ja sitä saa Harley-Davidson-jälleenmyyjältä

4.

Napsauta liitin uuteen akkuun ja asenna akku sireenikoteloon.

1	Kannen pyöristetyt kulmat
2	Nasta (2)

Kuva 6. Napsauta kielekkeet koloihin (Smart Siren II)

5.

Katso Kuva 6. Asemoi alkuperäinen paristokotelon kansi sireenikoteloon pyöristetyt kulmat(1) ulospäin.

6.

Paina kantta sireenikoteloon ja paina kielekkeitä (2) ruuvimeisselillä, kunnes kielekkeet napsahtavat kotelon aukkoihin.

7.

Siirry SIREENIKOTELON TESTAUKSEEN JA ASENNUKSEEN.

SIREENIKOTELON TESTAUS JA ASENNUS

Liitä sireeni uudelleen TSSM-moduuliin (turvajärjestelmämoduuli) ja testaa sireeni kytkemällä järjestelmä päälle. Sireenin pitäisi vastata kahdella äänimerkillä.

HUOMAUTUS

Sireeni ei ehkä toimi oikein, kun se asennetaan ensimmäisen kerran. Ladattavat NiMH-akut (nikkelimetallihydridi) tyhjenevät melko nopeasti säilytyksessä. He menettävät jopa 1%-2% latauksestaan päivässä, ja muutaman kuukauden varastoinnin jälkeen huoneenlämmössä ne ovat lähes tyhjät. Jos niitä säilytetään pidemmän aikaa ilman lataamista, ne saattavat tarvita muutaman lataussyklin saadakseen täyden latauskapasiteettinsa takaisin.

Lataa NiMH-akkua käyttämällä moottoripyörääsi vähintään neljä tuntia.

Kytke järjestelmä pois päältä ja viimeistele uudelleenkokoaminen. Katso sireenisarjan käyttöohjeen asennusmenettelyt tai ota yhteyttä Harley-Davidson-jälleenmyyjään, jos haluat lisätietoja sireenikotelon asentamisesta malliisi.

HUOLTO-OSAT

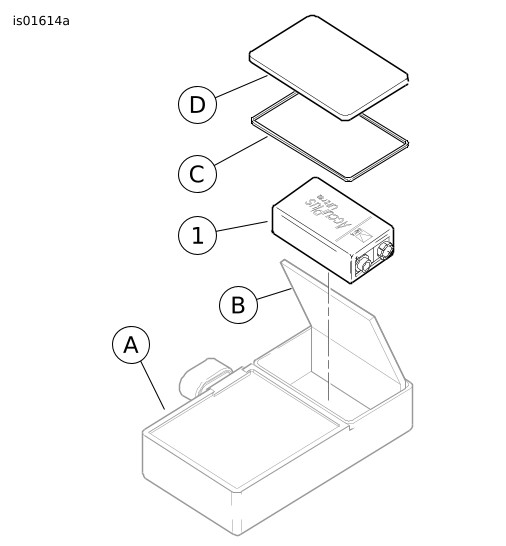

Kuva 7. Huolto-osat, sarja 69309-10

Taulukko 1. Huolto-osat

Kohde	Kuvaus (määrä)	Osanumero
1	Akku, NiMH, 9-voltin tasavirta	Ei myytävänä erikseen
Tuotteet, jotka mainitaan tekstissä, mutta jotka eivät sisälly sarjaan.
A	Smart Siren, turvajärjestelmä
B	Vaahtomuovityyny
C	Tiiviste, akkukotelon kansi (Smart Siren)
D	Kansi, akku (Smart Siren)
