SICHERHEITSSYSTEME SMART-SIRENE UND SMART-SIRENE II – BATTERIEAUSTAUSCHSATZ
J018722010-05-17
ALLGEMEINES
Satz-Nummer
69309-10
Modelle
Dieser Satz passt für alle Harley-Davidson ® Motorräder, die mit einem werkseitigen Harley-Davidson Sicherheitssystem ausgestattet sind.
Inhalt des Satzes
Dieser Satz enthält die Teile, die benötigt werden, um die aufladbare 9-Volt-Nickel-Metallhydrid-Batterie (NiMH) zu ersetzen, die im Smart-Sirene Sicherheitssystem installiert ist.
Für Inhalt des Satzes siehe Abbildung 7 und Tabelle 1 .
Die Batterie in diesem Satz kann auch verwendet werden, um die 9-Volt-NiMH-Batterie zu ersetzen, die im Smart-Sirene II Sicherheitssystem installiert ist. Die anderen Teile dieses Satzes werden jedoch nicht für die Smart-Sirene II benötigt.
Die Smart-Sirene II ist daran zu erkennen, dass neben der Steckerbuchse ein Antennenkabel für den Pager-Sender vorhanden ist (siehe Abbildung 5 ). Die Smart-Sirene hat kein Antennenkabel.
AUSBAU DES SIRENENGEHÄUSES
HINWEIS
Die folgenden Anweisungen lesen und sicherstellen, dass diese vor dem Austausch der Batterie verstanden werden. Falls Sie nicht in der Lage sind, dieses Verfahren durchzuführen bzw. nicht die richtigen Werkzeuge haben, muss die Batterie von einem Harley-Davidson Händler ausgetauscht werden. Ein unsachgemäßer Einbau kann zu einer Beschädigung des Produkts führen. (00419b)
  1. In der Bedienungsanleitung nachschlagen und die Anweisungen zum Entschärfen des Sicherheitssystems befolgen.
  2. Den Sirenenkasten aus dem Fahrzeug ausbauen. Das Einbauverfahren für die Sirene in der Anleitung für den Sirenensatz nachschlagen oder an einen Harley-Davidson Händler wenden, um spezifische Informationen zum Auffinden und Ausbau des Sirenengehäuses an Ihrem Modell zu erhalten.
Batterieaustausch, Smart-Sirene
1. Siehe Abbildung 1 >. Die Batterieabdeckung (2) wie folgt vom Sirenengehäuse entfernen:
a. Die Sirene mit dem Verguss (1) und der Batterieabdeckung nach oben auf eine stabile, ebene Fläche legen.
b. Eine stumpfe, steife Klinge, z. B. ein Tafelmesser, in einem 45-Grad-Winkel zur Seite des Gehäuses zwischen Gehäuse und Abdeckung einführen. Die Klinge einführen, bis sie die Schnappverschlüsse an der Innenseite der Abdeckung berührt. Abbildung 2 zeigt die vier mit Haken versehenen Schnappverschlüsse (2).
c. Die Klinge langsam drehen, sodass die eingesetzte Kante gegen die Innenseite der Abdeckung drückt. Die Abdeckung springt ab und kann später bei Bedarf mit Silikonkleber wieder angebracht werden.
1Verguss
2Batterieabdeckung

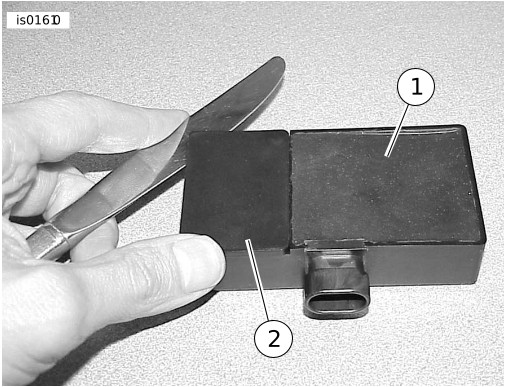

Abbildung 1. Einführen der Klinge zwischen Gehäuse und Abdeckung (Smart-Sirene)
1Batterieabdeckung (Unterseite)
2Schnappverschluss mit Haken (4)
3Abdeckungsdichtung
4Schaumstoffpolster (eingeklebt)
5Batterie
Abbildung 2. Entfernen und Austauschen von Batterie und Siegel (Smart-Sirene)
2. Siehe Abbildung 2 >. Die obere Lasche des Schaumstoffpolsters (4) anheben. Die alte Batterie (5) aus dem Sirenengehäuse entfernen und vorsichtig den Schnappverbinder von der Batterie lösen. Das Fett auf den Kontakten nicht wegwischen.
3. Die neue 9-V-Nickel-Metallhydrid-Batterie (NiMH) aus dem Satz nehmen. Die Kontakte des Schnappverbinders und der neuen Batterie vollständig mit dem Schmierfett der alten Verbindung beschichten.
HINWEIS
Wenn nicht genug Schmiermittel übrig ist, um die Kontakte vollständig zu bedecken, ist das Elektrokontakt-Schmiermittel (Teile-Nr. 99861-02) kompatibel. Es ist bei einem Harley-Davidson Händler erhältlich.
4. Den Schnappverbinder auf der neuen Batterie anbringen und die Batterie in das Sirenengehäuse einbauen.
5. Die alte Abdeckungsdichtung (3) durch die neue Dichtung aus dem Satz ersetzen und vollständig in die Kerbe in der Wand des Batteriefachs einführen.
1Die Abdeckung nach unten und links drücken.

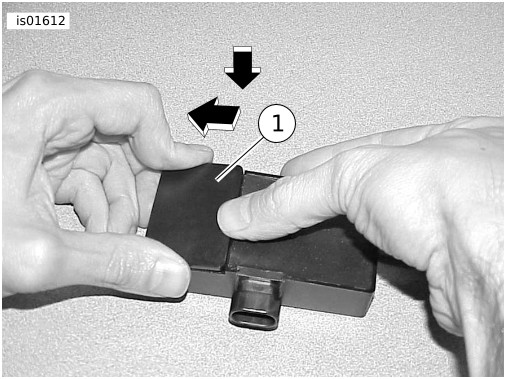

Abbildung 3. Ausrichten und Zentrieren der Abdeckung (Smart Sirene)
6. Die obere Lasche des Schaumstoffpolsters über die Oberseite der Batterie legen.
7. Die Abdeckung des Batteriefachs wieder anbringen, ggf. mit Silikonkleber.

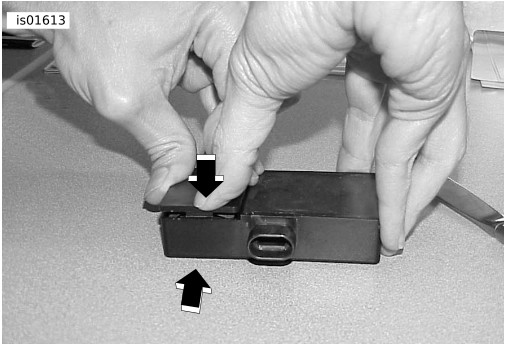

Abbildung 4. Einrasten der Druckknöpfe (Smart-Sirene)
8. Weiter mit TEST UND EINBAU DES SIRENENGEHÄUSES.
Batterieaustausch, Smart-Sirene II
1. Siehe Abbildung 5 . Die Batterieabdeckung (2) wie folgt vom Sirenengehäuse entfernen:
a. Die Sirene mit dem Verguss (1) und der Batterieabdeckung nach oben auf eine stabile, ebene Fläche legen.
b. Einen Schlitzschraubendreher in einen der Schlitze (3) an der Seite des Sirenengehäuses einführen. An einer Ecke andrücken, bis die Abdeckung aufspringt.
c. Den Schraubendreher in den zweiten Schlitz einführen und drücken, bis die Abdeckung aufspringt.
1Verguss
2Batterieabdeckung
3Schlitz (2)
4Sirenen-Antennenkabel

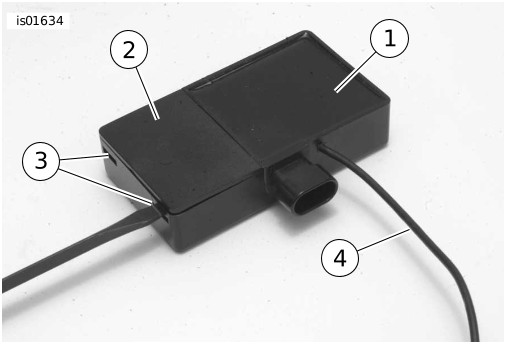

Abbildung 5. Einführen des Schraubendrehers in die Schlitze (Smart-Sirene II)
2. Die alte Batterie aus dem Sirenengehäuse entfernen und vorsichtig den Schnappverbinder von der Batterie lösen. Das Fett auf den Kontakten nicht wegwischen.
3. Die Kontakte des Schnappverbinders und der neuen 9-V-Nickel-Metallhydrid- Batterie (NiMH) vollständig mit dem Schmierfett der alten Verbindung beschichten.
HINWEIS
Wenn nicht genug Schmiermittel übrig ist, um die Kontakte vollständig zu bedecken, ist das Elektrokontakt-Schmiermittel (Teile-Nr. 99861-02) kompatibel. Es ist bei einem Harley-Davidson Händler erhältlich.
4. Den Schnappverbinder auf der neuen Batterie anbringen und die Batterie in das Sirenengehäuse einbauen.
1Abgerundete Ecken der Abdeckung
2Zunge (2)
Abbildung 6. Einrasten der Zungen in die Schlitze (Smart-Sirene II)
5. Siehe Abbildung 6 . Die Original -Batterieabdeckung so auf das Sirenengehäuse aufsetzen, dass die abgerundeten Ecken (1) nach außen zeigen.
6. Die Abdeckung nach unten auf das Sirenengehäuse drücken und die Zungen (2) mit dem Schraubendreher eindrücken, bis die Zungen in die Schlitze im Gehäuse einrasten.
7. Weiter mit TEST UND EINBAU DES SIRENENGEHÄUSES.
TEST UND EINBAU DES SIRENENGEHÄUSES
  1. Die Sirene wieder an das Sicherheitssystem-Modul (TSSM) anschließen und durch Scharfschalten des Systems die Sirene testen. Die Sirene sollte mit zwei Signaltönen reagieren.
    2. HINWEIS
    Die Sirene funktioniert unmittelbar nach dem Einbauen eventuell nicht korrekt. Aufladbare Nickel-Metalldydrid-Batterien (NiMH) entladen sich bei Lagerung ziemlich schnell. Sie verlieren bis zu 1–2 % ihrer Ladung pro Tag und sind nach einigen Monaten der Lagerung bei Raumtemperatur größtenteils entladen. Wenn sie über einen sehr langen Zeitraum ohne Aufladung gelagert wird, benötigt sie möglicherweise einige Ladezyklen, um wieder ihre volle Kapazität zu erreichen.
    Um die NiMH-Batterie zu laden, das Motorrad mindestens 4 Stunden lang betreiben.
  2. Das System entschärfen und den Wiedereinbau abschließen. Das Einbauverfahren für die Sirene in der Anleitung für den Sirenensatz nachschlagen oder an einen Harley-Davidson Händler wenden, um spezifische Informationen zum Einbau des Sirenengehäuses an Ihrem Modell zu erhalten.
ERSATZTEILE

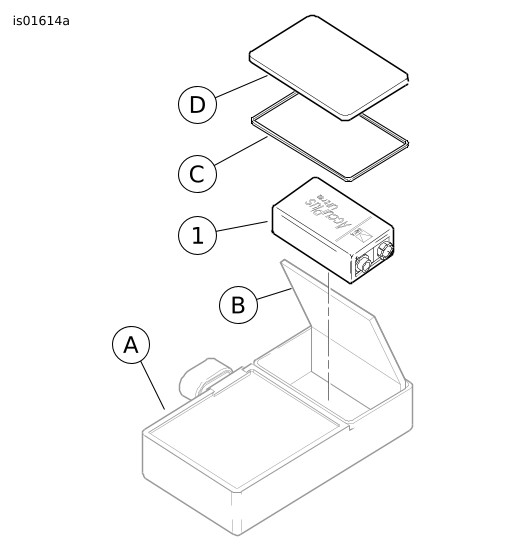

Abbildung 7. Ersatzteile, Satz 69309-10
Tabelle 1. Ersatzteile
Teil
Beschreibung (Menge)
Teilenummer
1
Batterie, NiMH, 9 Volt DC
Nicht einzeln erhältlich
Im Text erwähnte, jedoch nicht im Satz enthaltene Teile:
A
Smart-Sirene, Sicherheitssystem
B
Schaumstoffpolster
C
Dichtung, Batterieabdeckung (Smart-Sirene)
D
Abdeckung, Batterie (Smart-Sirene)
