SYSTEM ALARMU SMART SIREN ORAZ ZESTAW ZAMIENNY BATERII SYSTEMU SMART SIREN II
J018722010-05-17
INFORMACJE OGÓLNE
Numer zestawu
69309-10
Modele
Ten zestaw pasuje do wszystkich motocykli Harley-Davidson
®
wyposażonych w fabryczny system alarmu Harley-Davidson.
Zawartość zestawu
Zestaw zawiera elementy potrzebne do wymiany baterii 9-woltowej NiMH (niklowo-metalowo-wodorkowej), zainstalowanej w inteligentnej syreny systemie alarmu.
Bateria
w tym zestawie może być stosowana także jako bateria zamienna 9-woltowa NiMH w systemie alarmu Smart Siren II.
Należy jednak pamiętać, że w przypadku systemu Smart Siren II inne elementy w zestawie nie są potrzebne.
System Smart Siren II można poznać po obecności przewodu antenowego nadajnika pagera (patrz
Rysunek 5
) obok gniazda złącza.
W systemie Smart Siren nie ma przewodu antenowego.
WYMONTOWANIE SKRZYNKI SYRENY
POWIADOMIENIE
Przed wymianą akumulatora należy przeczytać i całkowicie przyswoić sobie poniższe instrukcje. Osoby niebędące w stanie przeprowadzić tej procedury lub niedysponujące odpowiednimi narzędziami powinny zlecić wymianę akumulatora dealerowi firmy Harley-Davidson. Nieprawidłowe zamontowanie może spowodować uszkodzenie produktu. (00419b)
- Sprawdź w instrukcji serwisowej jak rozbroić system alarmu i postępuj zgodnie z zawartymi w niej wskazówkami.
- Wyjmij skrzynkę syreny z pojazdu. Zapoznaj się z procedurami instalacji syreny w instrukcji dołączonej do zestawu Siren lub skontaktuj się z dilerem Harley-Davidson, aby uzyskać szczegółowe informacje na temat lokalizowania i wymontowania skrzynki syreny z motocykla danego modelu.
Wymiana baterii, Smart Siren
| 1. | Zobacz Rysunek 1 . Zdejmij pokrywę baterii (2) ze skrzynki syreny w następujący sposób: a. Umieść syrenę na twardej, płaskiej powierzchni, zalewą kablową (1) i pokrywą baterii skierowanymi do góry. b. Włóż tępe, sztywne ostrze, na przykład nóż stołowy między obudowę a pokrywą pod kątem 45 stopni do bocznej ścianki obudowy. Wsuwaj ostrze, dopóki nie dotknie zatrzasków na wewnętrznej powierzchni pokrywy. Rysunek 2
pokazuje cztery zatrzaski z kolcami (2).
c. Powoli obróć ostrze, aby włożona krawędź nacisnęła na wewnętrzną powierzchnię pokrywy. Pokrywa odskoczy i może być później zamontowana na nowo przy użyciu kleju silikonowego, jeśli to konieczne. |
Rysunek 1. Włóż ostrze między obudowę a pokrywę (Smart Siren)
Rysunek 2. Wyjmij i zamień baterię i uszczelnienie (Smart Siren) | ||||||||||||||
| 2. | Zobacz Rysunek 2 . Podnieś górną klapkę na wkładce piankowej (4). Wyjmij starą baterię (5) ze skrzynki syreny i delikatnie odłącz złącze zatrzaskowe od baterii. Pozostaw smar pokrywający zaciski. | |||||||||||||||
| 3. |
Przygotuj
nową
9-woltową baterię niklowo-metalowo-wodorkowe (NiMH) z zestawu.
Całkowicie pokryj zaciski złącza zatrzaskowego i nowej baterii smarem ze starego połączenia. UWAGA Jeśli pozostała ilość smaru nie wystarczy do całkowitego pokrycia zacisków, można użyć kompatybilnego smaru do styków elektrycznych (Nr kat. 99861-02), dostępnego u dealera Harley-Davidson | |||||||||||||||
| 4. | Podłącz złącze do nowej baterii i zainstaluj ją w skrzynce syreny. | |||||||||||||||
| 5. | Wymień stare uszczelnienie pokrywy (3) na nowe uszczelnienie z zestawu, wkładając je w całości do rowka w ścianie komory baterii. |
Rysunek 3. Wyrównaj i wyśrodkuj pokrywę (Smart Siren) | ||||||||||||||
| 6. | Połóż górną klapkę wkładki piankowej na wierzchu baterii. | |||||||||||||||

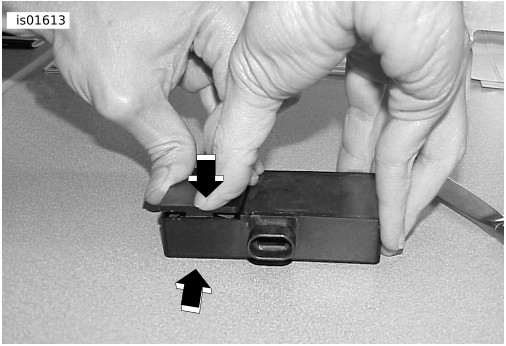

| 7. | Nałóż pokrywę drzwiczek baterii, w razie potrzeby używając kleju silikonowego. |  Rysunek 4. Zatrzaśnij zaczep (Smart Siren) | ||||||||||||||
| 8. | Przejdź do części TEST I INSTALACJA SKRZYNKI SYRENY. |
Wymiana baterii, Smart Siren ii
| 1. | Zobacz Rysunek 5 . Zdejmij pokrywę baterii (2) ze skrzynki syreny w następujący sposób: a. Umieść syrenę na twardej, płaskiej powierzchni, zalewą kablową (1) i pokrywą baterii skierowanymi do góry. b. Wsuń śrubokręt płaski do jednej ze szczelin (3) z boku skrzynki syreny. Naciskaj, dopóki nie uchyli się jeden z narożników pokrywy. c. Włóż śrubokręt do drugiej szczeliny i naciskaj, dopóki nie odskoczy pokrywa. |
Rysunek 5. Wsuń śrubokręt do szczelin (Smart Siren II) | ||||||||
| 2. | Wyjmij starą baterię ze skrzynki syreny i delikatnie odłącz złącze zatrzaskowe od baterii. Pozostaw smar pokrywający zaciski. | |||||||||
| 3. |
Pokryj zaciski złącza zatrzaskowego i
nowej baterii 9-woltowego niklowo-metalowo-wodorkowej NIMH)
smarem ze starego połączenia.
UWAGA Jeśli pozostała ilość smaru nie wystarczy do całkowitego pokrycia zacisków, można użyć kompatybilnego smaru do styków elektrycznych (Nr kat. 99861-02), dostępnego u dealera Harley-Davidson | |||||||||
| 4. | Podłącz złącze do nowej baterii i zainstaluj ją w skrzynce syreny. |
Rysunek 6. Zatrzaśnij wypustki w szczeliny (Inteligentna Syrena II) | ||||||||
| 5. | Zobacz Rysunek 6. Nałóż oryginalną pokrywę baterii na skrzynkę syreny tak, aby zaokrąglone narożniki (1) były na zewnątrz. | |||||||||
| 6. | Wciśnij pokrywę w skrzynkę syreny i wciśnij wypustki (2) wkrętakiem, aby znalazły się one w szczelinach w skrzynce. | |||||||||
| 7. | Przejdź do części TEST I INSTALACJA SKRZYNKI SYRENY. |
TEST I INSTALACJA SKRZYNKI SYRENY
- Podłącz syrenę ponownie do modułu systemu alarmu (TSSM) i przetestuj syrenę, uzbrajając system. Syrena powinna odpowiedzieć dwoma ćwierknięciami.
- Rozbrój system i zakończ ponowny montaż. Zapoznaj się z procedurami instalacji syreny opisanymi w instrukcji dołączonej do zestawu Siren lub skontaktuj się z dilerem Harley-Davidson, aby uzyskać szczegółowe informacje na temat instalacji skrzynki syreny w motocyklu danego modelu.
UWAGA
Po zainstalowaniu po raz pierwszy syrena może nie działać prawidłowo. W czasie przechowywania baterie niklowo-metalowo-wodorkowe (NiMH) rozładowują się dość szybko. Poziom naładowania zmniejsza się o 1%-2% dziennie i po kilku miesiącach przechowywania może dojść do niemal całkowitego rozładowania. W przypadku długotrwałego przechowywania bez ładowania, do odzyskania pełnej pojemności może być konieczne przeprowadzenie kliku cykli ładowania.
Aby naładować akumulator NiMH, należy użytkować motocykl przez co najmniej 4 godziny.
ELEMENTY ZESTAWU SERWISOWEGO
Rysunek 7. Części serwisowe, zestaw 69309-10
Tabela 1. Elementy zestawu serwisowego
Pozycja | Opis (liczba) | Numer części |
|---|---|---|
1 | Bateria, NiMH, 9 V DC | Nie jest sprzedawany oddzielnie |
Elementy wspomniane w tekście, ale niewchodzące w skład zestawu. | ||
A | Smart Siren, system alarmu | |
B | Podkładka piankowa | |
C | Uszczelnienie, pokrywa baterii (Smart Siren) | |
D | Pokrywa, bateria (Smart Siren) | |
