Gerändelter Bremspedalbelageinsatz

J037222005-07-14

ALLGEMEINES

Satz-Nummer

42985-06

Modelle

Dieser Satz passt auf VRSCA- und VRSCB-Modelle des Jahres 2002 und neuer, die mit einem speziell angefertigten Bremspedalsatz, Teile-Nr. 42964-01A, ausgerüstet sind.

Inhalt des Satzes

Bremspedalbelag

EINBAU

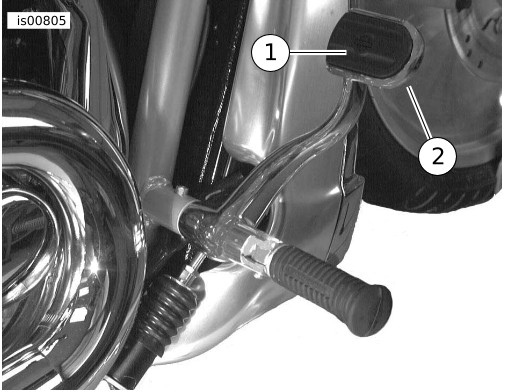

Siehe Abbildung 1. Mutter, die den Bremspedalbelag (1) am Bremspedal (2) fixiert, lösen. Mutter zur späteren Wiederverwendung aufbewahren.

1	Bremspedalbelag
2	Bremspedal

Abbildung 1. Entfernen des Bremspedalbelags

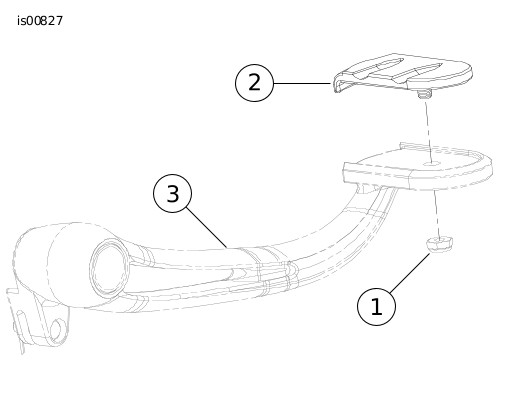

Siehe Abbildung 2. Den neuen Bremspedalbelag (2) aus dem Satz auf den Bremspedal (3) montieren und die in Schritt 1 beiseitegelegte Mutter (1) anbringen. Die Mutter fest anziehen.

1	Mutter
2	Bremspedalbelag
3	Bremspedal

Abbildung 2. Bremspedaltrittfläche
