Inserto zigrinato del pedale del freno

J037222005-07-14

GENERALITÀ

Numero kit

42985-06

Modelli

Questo kit è adatto a modelli VRSCA e VRSCB 2002 e anni successivi equipaggiati con kit pedale del freno personalizzata, N^o codice 42964-01A.

Contenuto del kit

Inserto del pedale del freno

INSTALLAZIONE

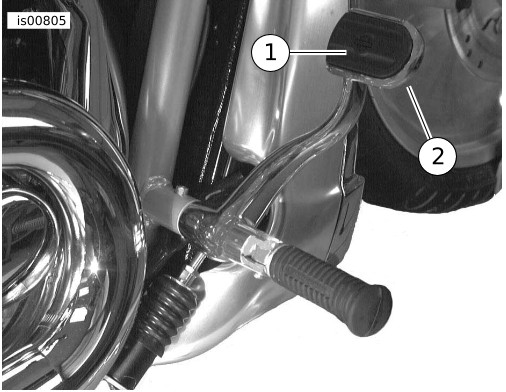

Vedere Figura 1. Rimuovere il dado che fissa l’inserto del pedale del freno (1) al pedale del freno (2). Conservare il dado per l’uso futuro.

1	Inserto del pedale del freno
2	Pedale del freno

Figura 1. Rimozione dell’inserto del pedale del freno

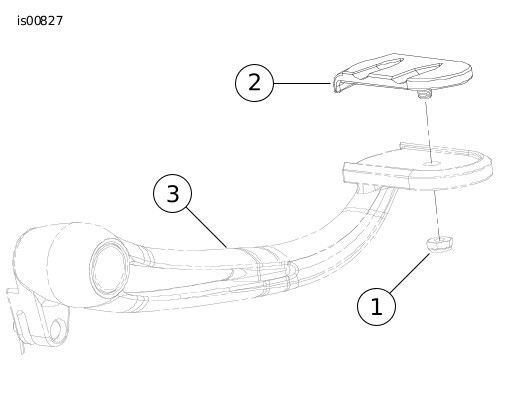

Vedere Figura 2. Dal kit, installare il nuovo inserto del pedale del freno (2) sul pedale del freno (3), quindi installare il dado (1) conservato al punto 1. Stringere bene il dado.

1	Dado
2	Inserto del pedale del freno
3	Pedale del freno

Figura 2. Rivestimento del pedale del freno
