SOFTAIL-SATTELTASCHENSÄTZE

J019012009-06-15

ALLGEMEINES

Satz-Nummern

88263-07, 88286-07, 90058-05B, 90119-00C, 90130-00D, 90133-06B, 90320-00D, 91536-00C, 91537-00C, 91555-01B, 92000-00C

Modelle

Modell-Passungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) von www.harley-davidson.com (nur Englisch) zu finden.

Diese Satteltaschen-Sätze eignen sich für FXSTSSE/2/3-Modelle von 2007. Zur Einpassung an diesen Modellen muss erst der Schutzblech-Zierstreifen entfernt werden.

Zusätzlich benötigte Teile

Loctite^® 243 Threadlocker and Sealant (blau) (99642-97) ist beim Harley-Davidson-Händler erhältlich.

Inhalt des Satzes

Tabelle 1. Inhalt des Satzes

Einpassung	Siehe:
FXST-Modelle von 2000 bis 2002, FLST-Modelle von 2000 bis 2002 und FXST-Modelle von 1984 bis 1999	Abbildungen 5 und 6, Tabellen 4 und 5
Softail-Modelle ab 2003 (außer 2007 FXSTC)	Abbildungen 7 und 8, Tabellen 6 und 7
2007 FXSTC-Modelle	Abbildung 9, Tabelle 8

Satteltaschen-Teilenummern

Auf den nachstehenden Tabellen sind die Teilesatznummern und die entsprechende Teilenummer der jeweiligen Satteltaschen aufgeführt.

Tabelle 2. Satteltaschen-Teilenummern

Beschreibung	Teilenummer
Satz 88263-07:
Satteltasche, rechts	88266-07
Satteltasche, links	88267-07
Satz 88286-07:
Satteltasche, rechts	88288-07
Satteltasche, links	88287-07
Satz 90058-05B:
Satteltasche, rechts	90053-05
Satteltasche, links	90054-05
Satz 90119-00C:
Satteltasche, rechts	90120-00
Satteltasche, links	90195-00
Satz 90130-00D:
Satteltasche, rechts	90132-00A
Satteltasche, links	90131-00A
Satz 90133-06B:
Satteltasche, rechts	90145-06B
Satteltasche, links	90146-06B
Satz 90320-00D:
Satteltasche, rechts	90390-00A
Satteltasche, links	90389-00A
Satz 91536-00C:
Satteltasche, rechts	91546-00
Satteltasche, links	91547-00
Satz 91537-00C:
Satteltasche, rechts	91548-00
Satteltasche, links	91549-00
Satz 91555-01B:
Satteltasche, rechts	Nicht einzeln erhältlich
Satteltasche, links	Nicht einzeln erhältlich
Satz 92000-00C:
Satteltasche, rechts	92004-00A
Satteltasche, links	92003-00A

EINBAU

WARNUNG

Das Maximalgewicht für die Satteltaschen keinesfalls überschreiten. Das Gewicht gleichmäßig auf beide Satteltaschen verteilen. Ein Überladen der Satteltaschen kann zu einem Verlust der Kontrolle über das Fahrzeug und damit zu schweren oder tödlichen Verletzungen führen. (00383a)

HINWEIS

Das Maximalgewicht pro Tasche beträgt 3,18 kg (7 lb).

Zum korrekten Einbau dieser Teilesätze müssen erst alle Arbeitsaufgaben an einer Seite des Motorrads abgeschlossen werden, bevor mit den Arbeiten an der anderen Seite begonnen wird.

Modelle von 2000 bis 2002 mit Breitreifen-Teilesatz

Siehe Abbildung 1. Die Originalschrauben (1) und Unterlegscheiben (2) von der Schutzblechstütze entfernen und entsorgen.

WARNUNG

Die Halbrundkopfschrauben aus dem Breitreifen-Satz müssen so eingebaut werden, dass die Schraubenköpfe an der Schutzblechinnenseite liegen. Berühren Befestigungsteile den Reifen, kann das zu vorzeitigem Reifenversagen und damit zu schweren oder tödlichen Verletzungen führen. (00417b)

Siehe Tabelle 3. Die entsprechende Schraube aus dem Breitreifen-Teilesatz bestimmen.

Siehe Abbildung 2. Die Satteltasche mit der Schraube (aus dem Breitreifen-Teilesatz) (1), Unterlegscheibe (2) und Mutter (3) einbauen. Die Schrauben werden von innen nach außen am Schutzblech eingebaut.

HINWEIS

Wenn keine geeigneten Schrauben aus dem Breitreifen-Teilesatz vorhanden sind, sind sie beim Harley-Davidson-Händler erhältlich.

HINWEIS

Wenn die Befestigungsschrauben der Satteltaschen nicht auf das vorgeschriebene Drehmoment angezogen werden, können die Satteltaschen beschädigt werden. (00406c)

Alle Befestigungsteile der Sattelasche auf ein Drehmoment von 30 N·m (22 ft-lb) anziehen.

HINWEIS

Sicherstellen, dass nach Anwendung des korrekten Drehmoments bei den Vorderschrauben mindestens eine Gewindeumdrehung aus der Mutter herausragt.

Die Reflektoren an der Satteltasche anbringen. Siehe Abschnitt „Einbau der Reflektoren“.

1	Schraube
2	Unterlegscheibe

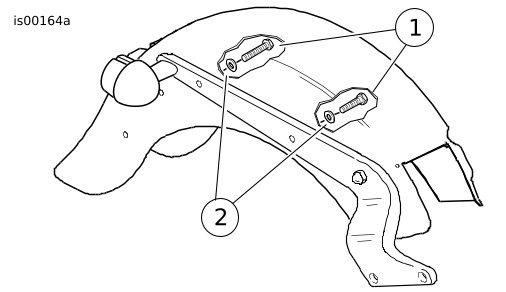

Abbildung 1. Schutzblechstützen-Befestigungsteile ausbauen (FLST)

1	Schraube
2	Unterlegscheibe
3	Mutter

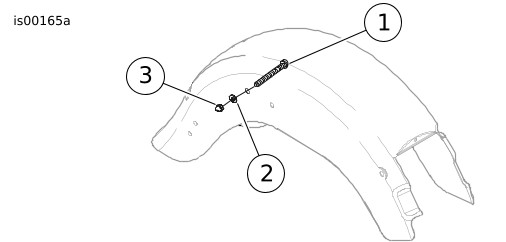

Abbildung 2. Schutzblechstützen-Befestigungsteile einbauen (FLST)

Tabelle 3. Schrauben für Breitreifen-Teilesatz (3/8-16)

Teilenummer und Länge	Breitreifen-Teilesatz 44490-00, Befestigungsteilesatz 43761-00	Breitreifen-Teilesatz 44490-00, Befestigungsteilesatz 43763-00
4030 – 2-1/2 in	X	X
4225 – 3-1/2 in	X	X
4224 – 1-1/2 in	X	X
4044 – 1-1/4 in	X	X
4215 – 2 in	X
3912 – 2-3/4 in		X
4228 – 2-1/4 in	X	X
4229 – 3-1/4 in	X	X

Modelle bis 2000 ohne Breitreifensatz

1.	Siehe Abbildung 1. Die Originalschrauben (1) und Unterlegscheiben (2) von der Schutzblechstütze entfernen und entsorgen.
2.	Siehe Abbildung 5 und Abbildung 6. Den vorderen Teil der Satteltasche (1) mit der Schraube (2), der Unterlegscheibe (3) und der Mutter (4) am Schutzblech anbringen.
3.	Die Hinterseite der Satteltasche folgendermaßen am Schutzblech anbringen: a. FLST-, FLSTF-Modelle: Siehe Abbildung 6. Die korrekte Schraube (6), Unterlegscheibe (3) (an Modellen von 1984 bis 1999 nicht verwendet) und die Hutmutter (7) gemäß Abbildung anbringen. Mit der Hand anziehen, damit sie in der Einbaustellung bleibt. b. FXST-Modelle: Siehe Abbildung 5. Korrekte Schraube (6) und Unterlegscheibe (7) gemäß Abbildung verwenden. Die Schraube wird in den Einsatz der Kennzeichenhalterung (A) geschraubt. Mit der Hand anziehen, damit sie in der Einbaustellung bleibt. HINWEIS Wenn der Satteltaschenaufhänger den hinteren Blinker berührt, muss der Blinker folgendermaßen gelöst und umplatziert werden, damit der Satteltaschenaufhänger genug Platz hat: Die Befestigungsschraube des Blinkers mit 2 bis 3 Umdrehungen lösen. Nach hinten verschieben, so dass ein ca. 0,40 mm (0,03 in) großer Abstand zwischen Blinker und Satteltaschenaufhänger entsteht. Die Befestigungsschrauben des Blinkers anziehen.
	HINWEIS Wenn die Befestigungsschrauben der Satteltaschen nicht auf das vorgeschriebene Drehmoment angezogen werden, können die Satteltaschen beschädigt werden. (00406c)
4.	Alle Befestigungsteile der Sattelasche auf ein Drehmoment von 30 N·m (22 ft-lb) anziehen. HINWEIS Sicherstellen, dass nach Anwendung des korrekten Drehmoments bei den Vorderschrauben mindestens eine Gewindeumdrehung aus der Mutter herausragt.
5.	Siehe Abbildung 5 und Abbildung 6. Den Gewindeschutz (5) auf das Ende der vorderen Schraube (2) schieben.
6.	Die Reflektoren an der Satteltasche anbringen. Siehe Unterbegriff „Einbau der Reflektoren“.

Softail-Modelle ab 2003 (außer FXSTC)

Siehe Abbildung 3 und Abbildung 4. Die Originalschrauben (1) von der Schutzblechstütze (2) entfernen und entsorgen.

Die Satteltasche folgendermaßen am Hinterradschutzblech anbringen: Satteltaschen ohne starr befestigten Soziusbügel-Seitenplatten (Siehe Abbildung 7.) Sätze 90130-00D, 90320-00D:Sätze 88286-07, 90058-05B, 90119-00C, 90133-06A, 91536-00C, 91537-00C, 91555-01B und 92000-00C: Satteltaschen mit starr befestigten Soziusbügel-Seitenplatten (Siehe Abbildung 8.) Sätze 90130-00D, 90320-00D: Sätze 90058-05B, 90119-00C, 90133-06A, 91536-00C, 91537-00C, 91555-01B und 92000-00C:

a. Loctite 243 (blau) auf die letzten 13 mm (0,50 in) des Schraubengewindes (2) auftragen.

b. Die Vorderseite der Satteltasche (1) mit der Schraube (2) und Unterlegscheibe (3) anbringen.

c. Die Rückseite der Satteltasche (außen) mit der Schraube (2) und zwei Unterlegscheiben (3) anbringen.

d. Loctite 243 (blau) auf die letzten 13 mm (0,50 in) des Schraubengewindes (2, 4) auftragen.

e. Die Vorderseite der Satteltasche mit der Schraube (2) und zwei Unterlegscheiben (3) anbringen.

f. Die Rückseite der Satteltasche mit der Schraube (4) und Unterlegscheibe (3) anbringen.

g. Loctite 243 (blau) auf die letzten 13 mm (0,50 in) des Schraubengewindes (2, 4) auftragen.

h. Die Vorderseite der Satteltasche mit der Schraube (2) und zwei Unterlegscheiben (3) anbringen.

i. Die Rückseite der Satteltasche (außen) mit der Schraube (4) und Unterlegscheibe (3) anbringen.

j. Loctite 243 (blau) auf die letzten 13 mm (0,50 in) des Schraubengewindes (4) auftragen.

k. Die Vorderseite der Satteltasche mit der Schraube (4) und Unterlegscheibe (3) anbringen.

l. Die Rückseite der Satteltasche (außen) mit der Schraube (4) und zwei Unterlegscheiben (3) anbringen.

HINWEIS

Wenn die Befestigungsschrauben der Satteltaschen nicht auf das vorgeschriebene Drehmoment angezogen werden, können die Satteltaschen beschädigt werden. (00406c)

Alle Befestigungsteile der Sattelasche auf ein Drehmoment von 30 N·m (22 ft-lb) anziehen.

HINWEIS

Sicherstellen, dass die Schrauben nach korrektem Anziehen ungefähr bündig mit der Innenfläche der Schutzblechstrebenmutter abschließen.

Die Schrauben sollten nicht mehr als 1,6 bis 3,2 mm (0,06 bis 0,12 in) aus der Schutzblechstrebenmutter herausragen, um einen ausreichenden Abstand zum Rad zu gewährleisten. Die Schrauben sollten nicht mehr als 1,6 bis 3,2 mm (0,06 bis 0,12 in) innen von der Mutterkante entfernt sein. Falls das der Fall ist, sicherstellen, dass die richtige Schraube benutzt wurde.

Die Reflektoren an der Satteltasche anbringen. Siehe Unterbegriff „Einbau der Reflektoren“.

1	Schraube
2	Schutzblechstütze

Abbildung 3. Schutzblechstützen-Befestigungsteile (2006 FLSTF)

1	Schraube
2	Schutzblechstütze

Abbildung 4. Schutzblechstützen-Befestigungsteile (2006 FXST/S/B)

2007 FXSTC-Modelle

1.	Siehe Abbildung 4. Die Originalschrauben (1) von der Schutzblechstütze (2) entfernen und entsorgen.

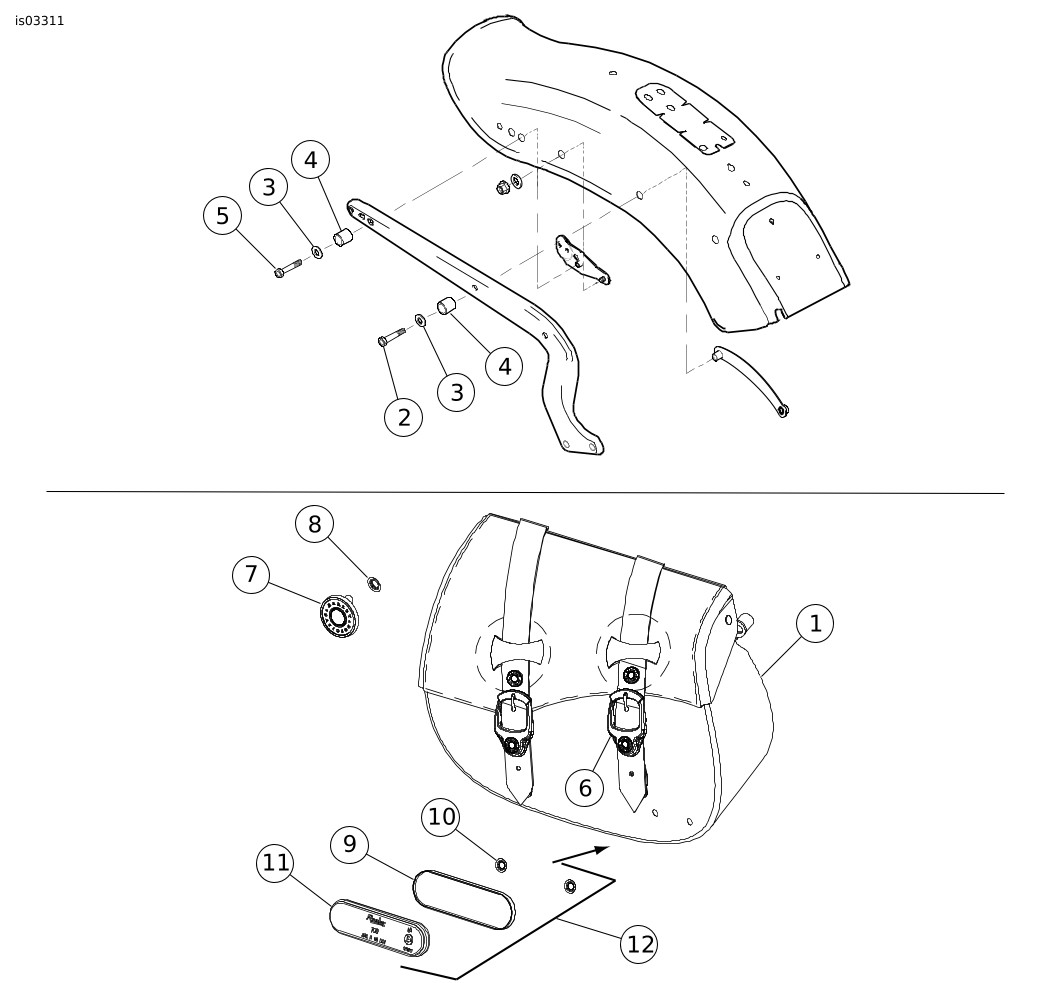

2.	Siehe Abbildung 9. Loctite 243 (blau) auf die letzten 13 mm (0,50 in) des Schraubengewindes (2, 5) auftragen.
3.	Die Vorderseite der Satteltasche (1) mit der Schraube (2), Unterlegscheibe (3) und Distanzscheibe (4) anbringen.
4.	Die Rückseite der Satteltasche (1) mit der Schraube (5), Unterlegscheibe (3) und Distanzscheibe (4) anbringen.
	HINWEIS Wenn die Befestigungsschrauben der Satteltaschen nicht auf das vorgeschriebene Drehmoment angezogen werden, können die Satteltaschen beschädigt werden. (00406c)
5.	Alle Befestigungsteile der Sattelasche auf ein Drehmoment von 30 N·m (22 ft-lb) anziehen. HINWEIS Sicherstellen, dass die Schrauben nach korrektem Anziehen ungefähr bündig mit der Innenfläche der Schutzblechstrebenmutter abschließen. Die Schrauben sollten nicht mehr als 1,6 bis 3,2 mm (0,06 bis 0,12 in) aus der Schutzblechstrebenmutter herausragen, um einen ausreichenden Abstand zum Rad zu gewährleisten. Die Schrauben sollten auch nicht mehr als 1,6 bis 3,2 mm (0,06 bis 0,12 in) innen von der Mutterkante entfernt sein. Falls das der Fall ist, Sicherstellen, dass die richtige Schraube benutzt wurde.
6.	Die Reflektoren an der Satteltasche anbringen. Siehe Unterbegriff „Einbau der Reflektoren“.

Einbau der Reflektoren

WARNUNG

Laut Federal Motor Vehicle Safety Standard (FMVSS) 108 müssen Motorräder mit Rück- und Seitenreflektoren ausgestattet sein. Sicherstellen, dass die Rück- und Seitenreflektoren richtig angebracht wurden. Für andere Verkehrsteilnehmer schlecht sichtbare Fahrzeuge können zu Unfällen mit schweren oder tödlichen Verletzungen führen. (00336b)

Siehe Abbildung 5 bis Abbildung 9. Die Reflektorhalterung in der rechten unteren Ecke der Satteltasche in Stellung bringen.
Mit einem Stift oder anderem geeigneten Werkzeug die Löcher auf der Satteltasche markieren.
Mit Seifenwasser die Oberfläche reinigen, an der der Reflektor angebracht werden soll.
Die Oberfläche vor dem nächsten Arbeitsschritt gründlich trocknen lassen.
Die Schutzfolie von der Rückseite des Reflektors abziehen und diesen an der Reflektorhalterung anbringen. Mindestens eine Minute lang Druck auf den Reflektor ausüben.
Mit einem geeigneten Werkzeug zwei 4,8 mm (0,1875 in) große Löcher, wie in Schritt 2 markiert, in die Satteltasche stanzen.
Die Reflektorhalterung mit zwei Druckmuttern an der Satteltasche anbringen. Die Druckmuttern werden von der Innenseite der Satteltasche aus eingebaut.
Den Klebstoff 24 Stunden lang bei mindestens 16 °C (60 °F) aushärten lassen.

Einbau der gegenüberliegenden Satteltasche

Alle Schritte auf der anderen Seite wiederholen.

WARTUNG

Befestigungsstellen-Schrauben

HINWEIS

Wenn die Befestigungsschrauben der Satteltaschen nicht auf das vorgeschriebene Drehmoment angezogen werden, können die Satteltaschen beschädigt werden. (00406c)

Nach 800 km (500 mi) Straßenfahrt mit eingebauten Satteltaschen muss das Drehmoment aller Satteltaschen-Befestigungsschrauben nachgeprüft werden. Sicherstellen, dass das Drehmoment 30 N·m (22 ft-lb) beträgt. Falls erforderlich, die Schrauben anziehen.

Satteltaschen-Befestigungsstellen

HINWEIS

Nach einer gewissen Zeit können sich die Befestigungsstellen abnutzen, wodurch die vorderen Stützhalterungen gelockert werden. Die Passung kann mit dem folgenden Verfahren angezogen werden:

Die Befestigungsstellen-Ausrüstung lockern.
Die Befestigungsstellen jeweils um etwa 45° nach rechts drehen.
Befestigungsstellen-Ausrüstung auf ein Drehmoment von 30 N·m (22 ft-lb) anziehen.

Dies kann insgesamt bis zu drei Mal geschehen. Dann jedoch sollten die Befestigungsstellen erneuert werden.

Satteltaschenpflege

Die Druckknöpfe der Satteltaschenabdeckung müssen regelmäßig geölt werden. Einen Tropfen Motoröl in die Vertiefung des Druckknopfes geben und dabei darauf achten, dass kein Öl auf das Leder gelangt. Die Druckknöpfe alle zwei bis drei Wochen ölen.
Das zum Lieferumfang der Satteltaschen gehörende Genuine Leather Dressing (Lederpflegemittel, 98261-91V) nach den Anweisungen des Lederpflegesatzes auftragen.

ERSATZTEILE

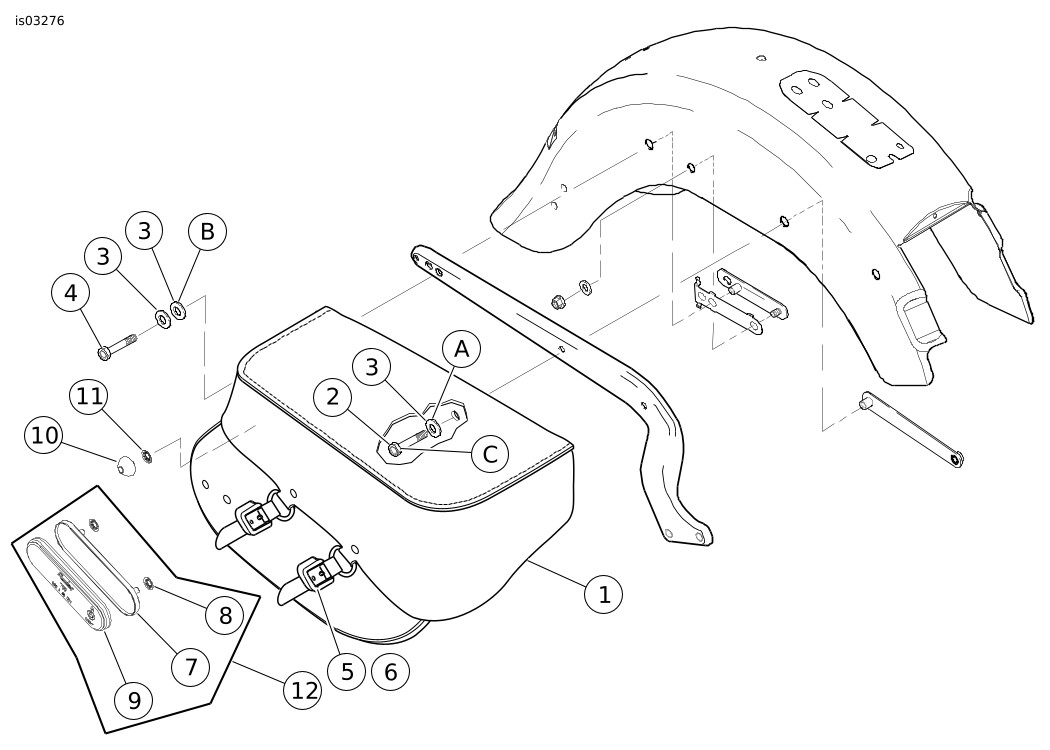

Abbildung 5. Ersatzteile: Softail-Satteltaschensätze (Einbau an FXST-Modellen von 2000 bis 2002 dargestellt)

Tabelle 4. Ersatzteile: Softail-Satteltaschensätze (FXST-Modelle von 2000 bis 2002)

Angabe	Beschreibung (Menge)	Teilenummer	Angabe	Beschreibung (Menge)	Teilenummer
1	Satteltasche, rechts	Siehe Tabelle 2	9	Clip, Steckbuchse (nur Sätze 90058-05B und 90133-06A)	90454-04
	Satteltasche, links (nicht abgebildet)	Siehe Tabelle 2	10	Halterung, Reflektor (2)	Nicht einzeln erhältlich
2	Schraube, 3/8-16 x 2-3/4 in (2)	4420	11	Druckmutter, Reflektor (4)	8126A
3	Unterlegscheibe, 3/8 in (6)	6400HB	12	Reflektor (2)	59270-10
4	Sicherungsmutter, 3/8-16 (2)	7778	13	Dekorativer Bolzen, FLSTF (nur Satz 88286-07)	88290-07
5	Gewindeschutz (2)	Nicht einzeln erhältlich	14	Druckmutter, dekorativer Bolzen (6)	8126A
6	Schraube, 3/8-16 x 2-1/2 in (2) (mit starr befestigtem Soziusbügel verwendet)	9470	Wartungssätze:
	Schraube, 3/8-16 x 2-1/4 in (2) (wird nicht mit starr befestigtem Soziusbügel verwendet)	9469	15	Reflektorsatz (einschließlich Teile 10, 11, 12)	59480-04A
7	Sicherungsscheibe, 3/8 in (2)	7038	16	Concho-Satz (einschließlich Concho, Stützplatte, Druckmuttern) (nur Satz 90320-00D)	90078-99
8	Clip, Stecker mit Chromschnalle (nur Sätze 90058-05B und 90133-06A)	90453-04	Im Text erwähnte, jedoch nicht im Satz enthaltene Teile:
	Clip, Steckbuchse mit Chromschnalle (nur Satz 88286-07)	90474-07	A	Wird nicht für Modelle von 1984 bis 1999 verwendet.
	Clip, Stecker mit Chromschnalle (Satz 90133-06B)	90503-09

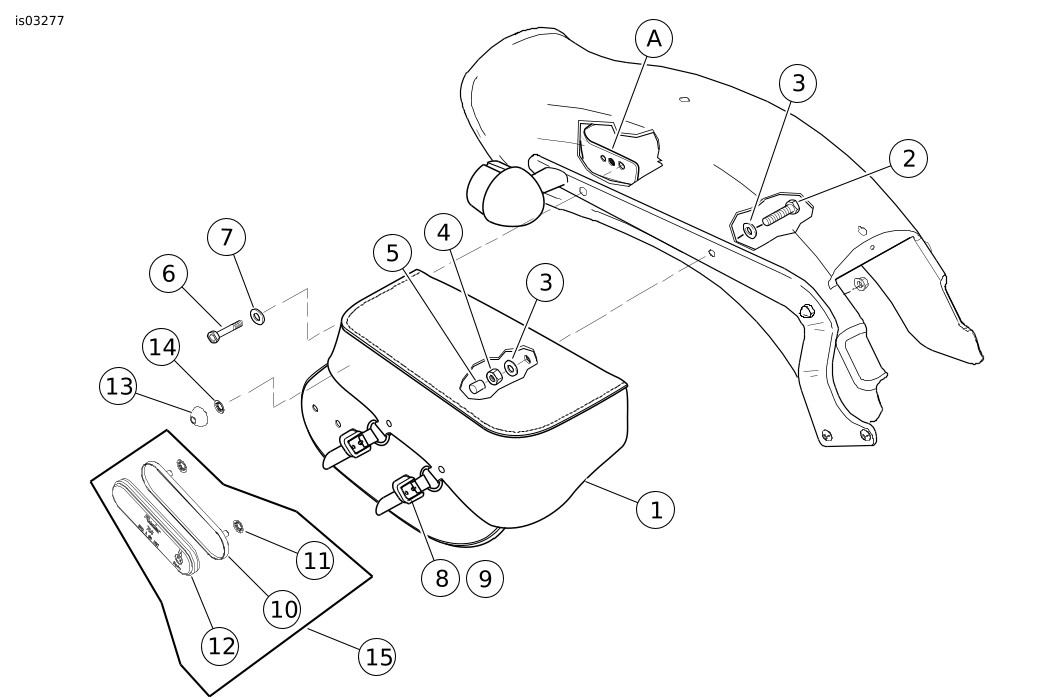

Abbildung 6. Softail-Satteltaschensätze (Einbau an FLST-Modellen von 2000 bis 2002, sowie FLSTF- und FXST-Modellen von 1984 bis 1999 dargestellt)

Tabelle 5. Ersatzteile: Softail-Satteltaschensätze (FLST-Modelle von 2000 bis 2002 sowie FLSTF- und FXST-Modelle von 1984 bis 1999)

Angabe	Beschreibung (Menge)	Teilenummer	Angabe	Beschreibung (Menge)	Teilenummer
1	Satteltasche, rechts	Siehe Tabelle 2	9	Clip, Steckbuchse (nur Sätze 90058-05B und 90133-06A)	90454-04
	Satteltasche, links (nicht abgebildet)	Siehe Tabelle 2	10	Halterung, Reflektor (2)	Nicht einzeln erhältlich
2	Schraube, 3/8-16 x 2-3/4 in (2)	4420	11	Druckmutter, Reflektor (4)	8126A
3	Unterlegscheibe, 3/8 in (6)	6400HB	12	Reflektor (2)	59270-10
4	Sicherungsmutter, 3/8-16 in (2)	7778	13	Dekorativer Bolzen, FLSTF (nur Satz 88286-07)	88290-07
5	Gewindeschutz (2)	Nicht einzeln erhältlich	14	Druckmutter, dekorativer Bolzen (6)	8126A
6	Schraube, 3/8-16 x 2-1/2 in (2) (mit starr befestigtem Soziusbügel verwendet)	9470	Wartungssätze:
	Schraube, 3/8-16 x 2-1/4 in (2) (wird nicht mit starr befestigtem Soziusbügel verwendet)	9469	15	Reflektorsatz (einschließlich Teile 10, 11, 12)	59480-04A
7	Hutmutter (2)	7862	16	Concho-Satz (einschließlich Concho, Stützplatte, Druckmuttern) (nur Satz 90320-00D)	90078-99
8	Clip, Stecker mit Chromschnalle (nur Sätze 90058-05B und 90133-06A)	90453-04	Im Text erwähnte, jedoch nicht im Satz enthaltene Teile:
	Clip, Steckbuchse mit Chromschnalle (nur Satz 88286-07)	90474-07	A	Wird nicht für Modelle von 1984 bis 1999 verwendet.
	Clip, Stecker mit Chromschnalle (Satz 90133-06B)	90503-09

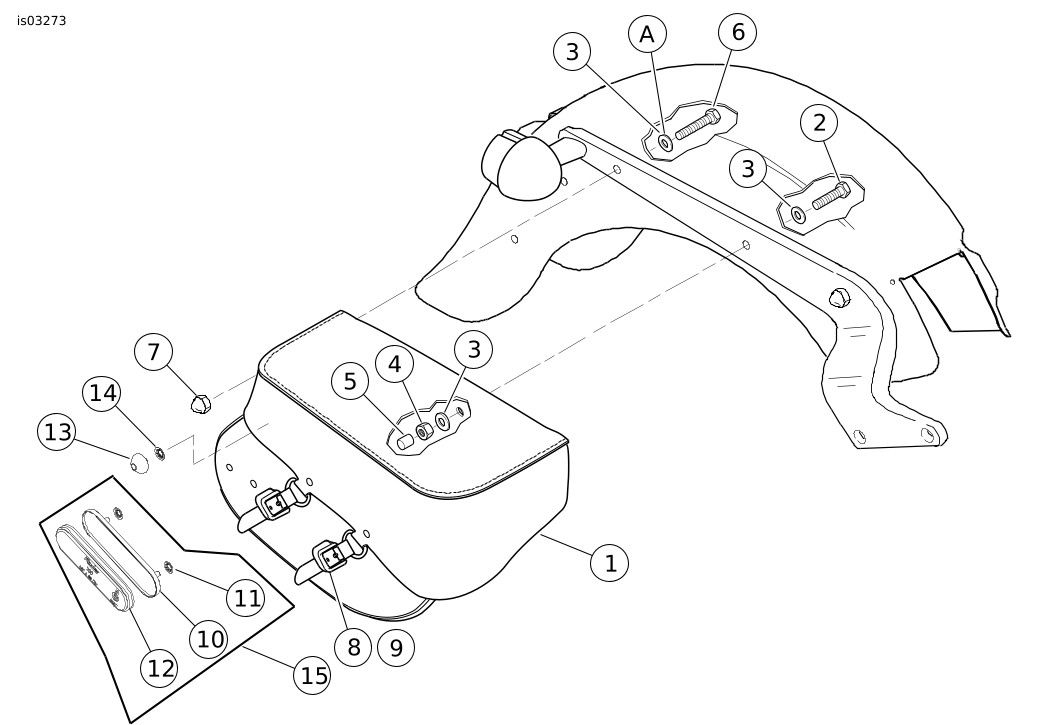

Abbildung 7. Satteltaschensätze (Einbau an Modellen ab 2003 ohne starr befestigtem Soziusbügel dargestellt)

Tabelle 6. Ersatzteile: Softail-Satteltaschensätze (Modelle ab 2003 ohne starr befestigtem Soziusbügel)

Angabe	Beschreibung (Menge)	Teilenummer	Angabe	Beschreibung (Menge)	Teilenummer
1	Satteltasche, rechts	Siehe Tabelle 2	9	Reflektor (2)	59270-10
	Satteltasche, links (nicht abgebildet)	Siehe Tabelle 2	10	Dekorativer Bolzen, FLSTF (nur Satz 88286-07)	88290-07
2	Schraube, 3/8-16 x 2-1/4 in (4)	9469	11	Druckmutter, dekorativer Bolzen (6)	8126A
3	Unterlegscheibe, 3/8 in (6)	6400HB	Wartungssätze:
4	Schraube, 3/8-16 x 2 in (2)	9468	12	Reflektorsatz (einschließlich Teile 7, 8, 9)	59480-04A
5	Clip, Stecker mit Chromschnalle (nur Sätze 90058-05B und 90133-06A)	90453-04	13	Concho-Satz (einschließlich Concho, Stützplatte, Druckmuttern) (nur Satz 90320-00D)	90078-99
	Clip, Steckbuchse mit Chromschnalle (nur Satz 88286-07)	90474-07
	Clip, Stecker mit Chromschnalle (Satz 90133-06B)	90503-09	Im Text erwähnte, jedoch nicht im Satz enthaltene Teile:
6	Clip, Steckbuchse (nur Sätze 90058-05B und 90133-06A)	90454-04	A	Die Sätze 90130-00D und 90320-00D verwenden zwei Unterlegscheiben.
7	Halterung, Reflektor (2)	Nicht einzeln erhältlich	B	Die Sätze 90130-00D und 90320-00D verwenden eine Unterlegscheibe.
8	Druckmutter, Reflektor (4)	8126A	C	Die Sätze 90130-00D und 90320-00D verwenden eine 2-1/4 in lange Schraube (Teil 2). Alle anderen Sätze verwenden 2 in lange Schrauben (Teil 4).

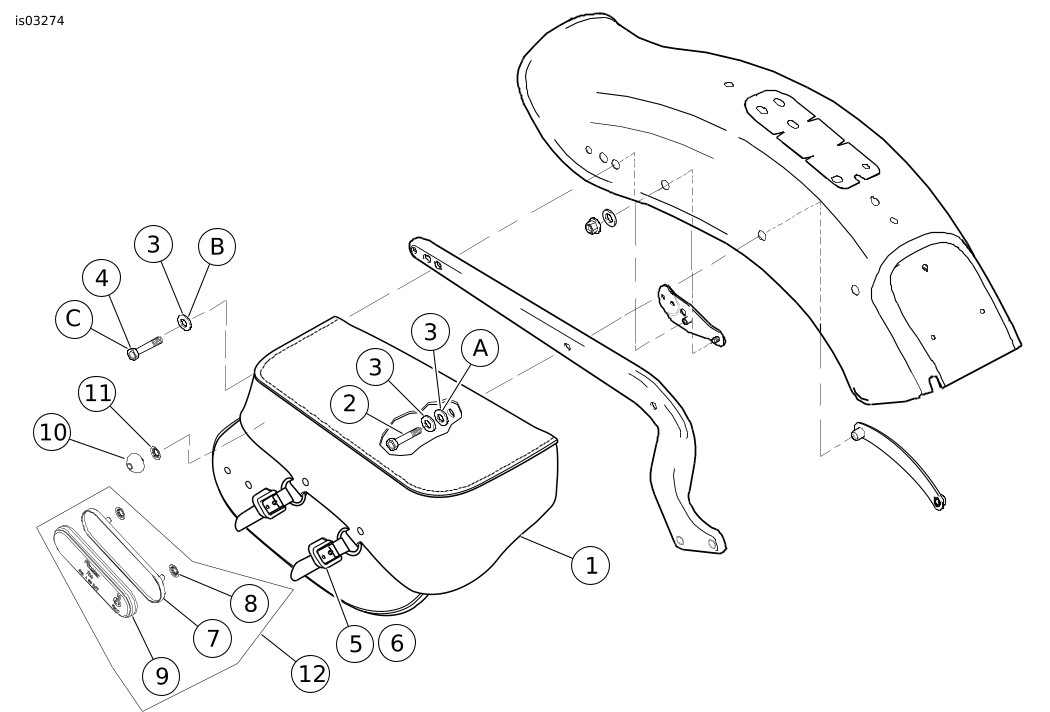

Abbildung 8. Softail-Satteltaschensätze (Einbau an Modellen ab 2003 mit starr befestigtem Soziusbügel dargestellt)

Tabelle 7. Ersatzteile: Softail-Satteltaschensätze (Modelle ab 2003 mit starr befestigtem Soziusbügel)

Angabe	Beschreibung (Menge)	Teilenummer	Angabe	Beschreibung (Menge)	Teilenummer
1	Satteltasche, rechts	Siehe Tabelle 2	9	Reflektor (2)	59270-10
	Satteltasche, links (nicht abgebildet)	Siehe Tabelle 2	10	Dekorativer Bolzen, FLSTF (nur Satz 88286-07)	88290-07
2	Schraube, 3/8-16 x 2-1/2 in (2)	9470	11	Druckmutter, dekorativer Bolzen (6)	8126A
3	Unterlegscheibe, 3/8 in (6)	6400HB	Wartungssätze:
4	Schraube, 3/8-16 x 2-1/4 in (4)	9469	12	Reflektorsatz (einschließlich Teile 7, 8, 9)	59480-04A
5	Clip, Stecker mit Chromschnalle (nur Sätze 90058-05B und 90133-06A)	90453-04	13	Concho-Satz (einschließlich Concho, Stützplatte, Druckmuttern) (nur Satz 90320-00D)
	Clip, Steckbuchse mit Chromschnalle (nur Satz 88286-07)	90474-07
	Clip, Stecker mit Chromschnalle (Satz 90133-06B)	90503-09	Im Text erwähnte, jedoch nicht im Satz enthaltene Teile:
6	Clip, Steckbuchse (nur Sätze 90058-05B und 90133-06A)	90454-04	A	Die Sätze 90130-00D und 90320-00D verwenden zwei Unterlegscheiben.
7	Halterung, Reflektor (2)	Nicht einzeln erhältlich	B	Die Sätze 90130-00D und 90320-00D verwenden eine Unterlegscheibe.
8	Druckmutter, Reflektor (4)	8126A	C	Die Sätze 90130-00D und 90320-00D verwenden eine 2-1/2 in lange Schraube (Teil 2). Alle anderen Sätze verwenden 2-1/4 in lange Schrauben (Teil 4).

Abbildung 9. Ersatzteile: 2007 FXSTC-Satteltaschensatz

Tabelle 8. Ersatzteile: 2007 FXSTC-Satteltaschensatz

Angabe	Beschreibung (Menge)	Teilenummer	Angabe	Beschreibung (Menge)	Teilenummer
1	Satteltasche, links	Siehe Tabelle 2	8	Druckmutter, Concho (16)	8126A
	Satteltasche, rechts (nicht abgebildet)	Siehe Tabelle 2	9	Halterung, Reflektor (2)	Nicht einzeln erhältlich
2	Schraube, 3/8-16 x 3 in (2)	4205	10	Druckmutter, Reflektor (4)	8126A
3	Unterlegscheibe, 3/8 in (4)	6400HB	11	Reflektor (2)	59270-10
4	Distanzstück (4)	11825	Wartungssätze:
5	Schraube, 3/8-16 x 2-3/4 in (2)	3509	12	Reflektorsatz (einschließlich Teile 9, 10, 11)	59480-04A
6	Chromschnalle mit Clip	88268-07	13	Befestigungsteilesatz (einschließlich Teile 2, 4, 5)	90573-07
7	Concho, FXSTC	88269-07
