KIT DE CAJA DE HERRAMIENTAS PARA EL LADO DERECHO
J039872009-06-30
GENERALIDADES
Kit número
64982-07
Modelos
Para obtener información de la adaptación a los modelos, vea el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección de Piezas y accesorios en www.harley-davidson.com (inglés solamente).
Piezas adicionales requeridas
Para los FXST, FXSTB y FXSTS con apoyapiés del pasajero: Para la instalación correcta de este kit, es necesaria la compra por separado del Kit de espaciador hexagonal (49352-00). El Kit de espaciador hexagonal no es necesario si el Kit de la caja de herramientas está instalado en modelos con Kit de placa apoyapiés del pasajero (50602-00). Estos kits están disponibles en un concesionario Harley-Davidson.
NOTA
El mecanismo de la cerradura acepta todas las llaves de encendido estilo cilindro Harley-Davidson.
Contenido del kit
INSTALACIÓN
NOTA
Tenga cuidado de no rayar la superficie de la caja de herramientas al realizar esta instalación.
1. Vea Figura 1. Sujete la caja de herramientas (1) a la pieza de soporte de montaje de la caja de herramientas (3) usando tres tornillos con cabeza troncocónica (4) y tuercas hexagonales (5).
2. Afloje los dos tornillos (A) y extraiga los dos tornillos (B) que aseguran el soporte derecho del guardabarros trasero (C) a la estructura (D). Guarde los tornillos para la instalación del kit.
3. En todos los modelos de 2006 con apoyapiés del pasajero:Para los modelos equipados con placas apoyapiés del pasajero:Para todos los modelos de 2007 con apoyapiés del pasajero:
a. Vea Figura 1. Extraiga la tuerca de seguridad (E), el tornillo (F), la arandela de presión (G) y el apoyapiés (H).
b. Extraiga el tornillo (I) que asegura el soporte del apoyapiés (J) a la estructura (D).
c. Extraiga y guarde dos pernos, las tuercas y las arandelas que aseguran la parte inferior del protector contra salpicaduras al brazo oscilante. Esto le permitirá mover el protector contra salpicaduras cuando instale el perno del apoyapiés del pasajero nuevo.
d. Vea Figura 1. Quite el tornillo que asegura el conjunto de la placa apoyapiés del pasajero a la estructura (D).
e. Quite el conjunto de la placa apoyapiés. Vea el kit de placas apoyapiés del pasajero (50602-00) para las instrucciones. Observe la orientación de la placa apoyapiés para la instalación del kit. Guarde las piezas para la instalación del kit.
f. Vea Figura 1. Quite el anillo de retención (K), el pasador de horquilla (L), la arandela de presión (G) y el apoyapiés (H).
g. Extraiga el tornillo (I) que asegura el soporte del apoyapiés (J) a la estructura (D).
h. Extraiga los dos pernos, las tuercas y las arandelas que aseguran la parte inferior del protector contra salpicaduras al brazo oscilante. Esto le permitirá mover el protector contra salpicaduras cuando instale el perno del apoyapiés del pasajero nuevo. Guarde todas las piezas para la instalación del kit.
4. Instale la pieza de soporte de montaje de la caja de herramientas de la siguiente manera:
a. Deslice la parte superior de la pieza de soporte de montaje de la caja de herramientas (3) entre el soporte del guardabarros trasero (C) y la estructura (D).
b. Deslice los agujeros grandes en la pieza de soporte de montaje de la caja de herramientas sobre los espaciadores en el soporte del guardabarros.
c. Alinee el agujero inferior de la pieza de soporte con el agujero del soporte del apoyapiés en la estructura.
d. Instale los dos tornillos (B) que se quitaron en el paso 2 a través del soporte del guardabarros (C) y dentro de la estructura (D) pero no los apriete en este momento.
ADVERTENCIA
Los tacos apoyapiés deben doblarse hacia arriba y hacia la parte trasera de la motocicleta al golpearlos. No ajustar los tacos apoyapiés para que se doblen hacia arriba y hacia atrás podría causar la muerte o lesiones graves. (00366a)
5. Para los modelos equipados con placas apoyapiés del pasajero:Para los modelos equipados con placas apoyapiés del pasajero:
a. Vea Figura 1. Instale el kit de espaciador hexagonal (49352-00) siguiendo las instrucciones incluidas con ese kit e instale el soporte del apoyapiés (J) y el apoyapiés (H) en la parte superior de la pieza de soporte de montaje de la caja de herramientas (3).
b. Instale los dos pernos, las tuercas y las arandelas del paso 3c y asegure la parte inferior del protector contra salpicaduras al brazo oscilante.
c. Vea Figura 1. Coloque el conjunto de la placa apoyapiés (del kit 50602-00) en la parte superior de la pieza de soporte de montaje de la caja de herramientas (3) en la misma orientación que tenía antes de la extracción.
d. Instale el tornillo extraído en el paso 3a y apriételo a 47,5–61 N·m (35–45 ft-lbs).
NOTA
Antes de apretar los elementos de sujeción del soporte del guardabarros, asegúrese de que los agujeros grandes en la pieza de soporte de la caja de herramientas estén colocados correctamente sobre los espaciadores en el soporte del guardabarros.
6. Apriete los tornillos del soporte del guardabarros (A, B) a 28,5–36,6 N·m (21–27 ft-lbs).
NOTA
La capacidad máxima de peso de la caja de herramientas es 2,25 kg (5 lb).
PIEZAS DE SERVICIO

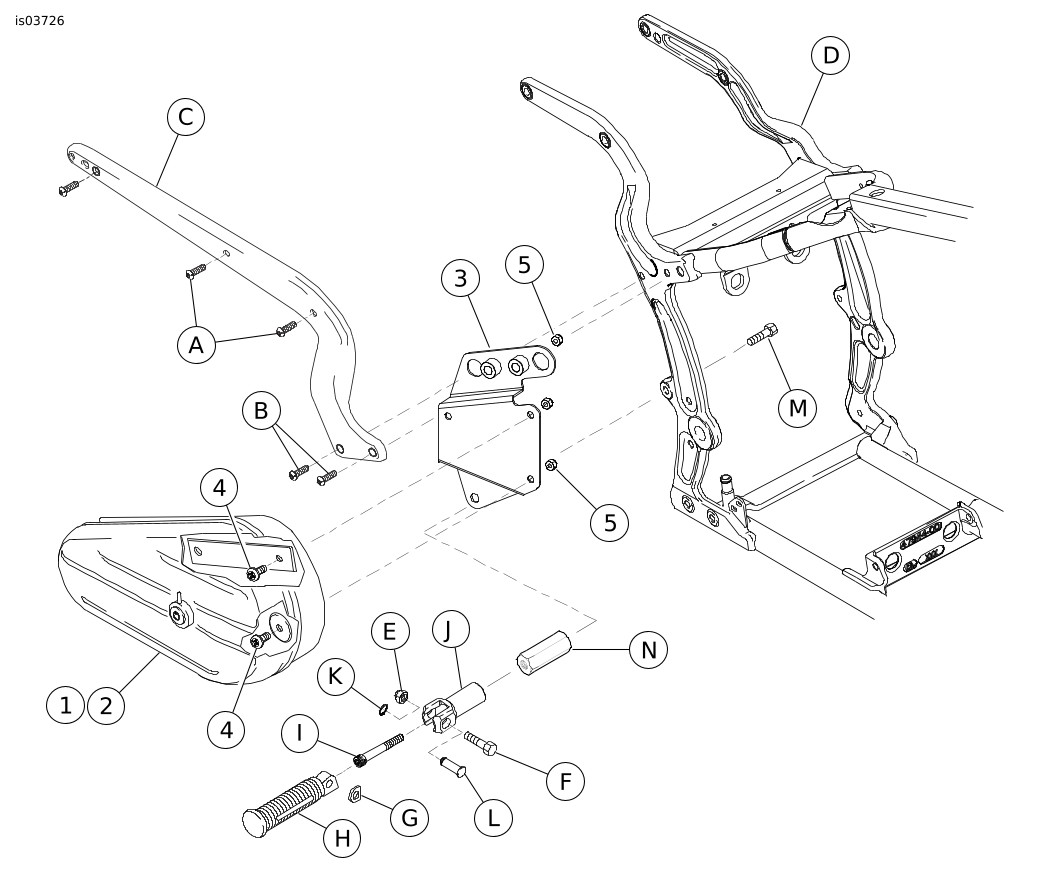

Figura 1. Piezas de servicio: kit de caja de herramientas para el lado derecho
Tabla 1. Piezas de servicio: kit de caja de herramientas para el lado derecho
Artículo
Descripción (cantidad)
Número de pieza
Artículo
Descripción (cantidad)
Número de pieza
1
Caja de herramientas (incluye el artículo 2)
No se vende por separado
E
Tuerca de seguridad
2
Bloqueo, caja de herramientas
45797-99
F
Tornillo, soporte del apoyapiés
3
Pieza de soporte, montaje de la caja de herramientas
No se vende por separado
G
Arandela de presión
4
Tornillo, cabeza troncocónica (3)
2774
H
Apoyapiés
5
Tuerca hexagonal, Nylock (3)
7686
I
Tornillo, cabeza de casquillo, apoyapiés
6
Llave (2), (no se muestran)
64204-96
J
Soporte del apoyapiés
Piezas de equipo original que no se incluyen en el kit:
K
Anillo de retención
A
Tornillo, soporte del guardabarros (2)
L
Pasador de horquilla
B
Tornillo, soporte del guardabarros (2)
M
Tornillo, apoyapiés (del Kit 49352-00, comprado por separado)
C
Soporte del guardabarros
N
Espaciador, hexagonal (del Kit 49352-00, comprado por separado)
D
Estructura
