BREMSSATTEL-ABDECKUNGSSATZ, HINTEN
J019722006-04-10
ALLGEMEINES
Satz-Nummer
43552-00, 43553-00
Modelle
Satz 43552-00 eignet sich für XL-Motorradmodelle von 2000 bis 2003.
Satz 43553-00 eignet sich für Softail®-Modelle ab 2000 (außer FXST-, FXSTB-, FXSTS- und FLSTFSE2-Modelle ab 2006) sowie für Dyna®-Motorradmodelle von 2005. Dieser Satz kann nicht in Motorräder mit geflochtenen Bremsleitungen eingebaut werden.
Inhalt des Satzes
Siehe Abbildung 2 und Tabelle 1.
EINBAU
| 1 | Schrauben (2) |
| 2 | Bremssattelhalterung |
| 3 | Brückenschraube |
| 4 | Bremssattelabdeckung |
| 5 | Unterlegscheiben (2) |

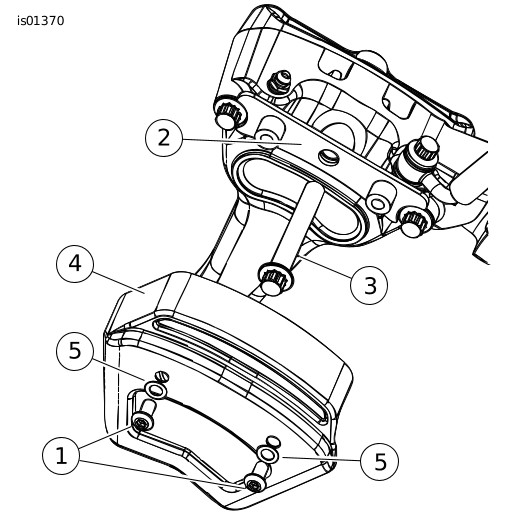

Abbildung 1. Baugruppe am Softail-Bremssattel dargestellt
| 1. | Siehe Abbildung 1. Die zur Originalausrüstung gehörende mittlere Bremssattelschraube (Brückenschraube) (3) ausbauen. | |
| 2. | Die Bremssattelhalterung (2) der Abbildung entsprechend zusammen mit der neuen Brückenschraube aus dem Satz einbauen. Auf ein Drehmoment von 38–52 N·m (28–38 ft-lbs) anziehen. | |
| 3. | Die Bremssattelabdeckung (4) wie abgebildet mit den im Lieferumfang enthaltenen Unterlegscheiben (5) und Schrauben (1) einbauen. Sicherstellen, dass die Bremssattelabdeckung nicht die Bremsleitung berührt oder behindert. Eventuell muss die Bremsleitungs-Hohlschraube etwas verdreht werden, um den nötigen Abstand zur Bremssattelabdeckung herzustellen. |
HINWEIS
- Wird der Bremssattel-Satz wieder ausgebaut, muss die Original-Brückenschraube wieder in den Bremssattel eingebaut werden.
- Sicherstellen, dass die Bremssattelabdeckung nicht die Bremsleitung berührt oder behindert.
WARNUNGNach Reparatur der Bremsanlage die Bremsen bei niedriger Geschwindigkeit testen. Wenn die Bremsen nicht richtig funktionieren, kann eine Probefahrt bei hoher Geschwindigkeit zum Verlust der Kontrolle über das Fahrzeug und somit zu schweren oder tödlichen Verletzungen führen. (00289a)
ERSATZTEILE

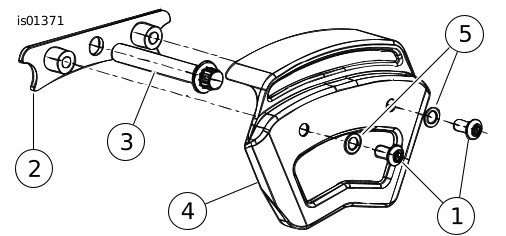

Abbildung 2. Ersatzteile: Bremssattel-Abdeckungssatz, hinten
Tabelle 1. Ersatzteile: Bremssattel-Abdeckungssatz, hinten
Teil | Beschreibung (Menge) | Teilenummer |
|---|---|---|
1 | Schrauben (2) | 94407-94T |
2 | Halterung | Nicht einzeln erhältlich |
3 | Brückenschraube | Nicht einzeln erhältlich |
4 | Bremssattelabdeckung | Nicht einzeln erhältlich |
5 | Wellenunterlegscheiben, verchromt (2) | Nicht einzeln erhältlich |
