VARILLA MEDIDORA LCD DE TEMPERATURA/NIVEL DE ACEITE
J040142006-10-16
GENERALIDADES
Número de pieza
63046-07
Modelos
Para obtener información de la adaptación a los diferentes modelos, consulte el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección de Piezas y accesorios de www.harley-davidson.com (inglés solamente).
Contenido del kit
No hay piezas de servicio disponibles para la Varilla medidora LCD de temperatura/nivel de aceite. Sin embargo, una batería de reemplazo CR 2032 (pieza Nº 66373-06) está disponible en un concesionario Harley-Davidson.
INSTALACIÓN DE LA VARILLA MEDIDORA CON LECTURA LCD
  1. Extraiga la varilla medidora de equipo original del cuello de llenado e instale la nueva varilla medidora LCD de temperatura/nivel de aceite de la misma manera que la original.
USO Y CUIDADO DE LA VARILLA MEDIDORA CON LECTURA LCD
Extracción de la varilla medidora
El conjunto de la varilla medidora debe extraerse del cuello de llenado para agregar aceite o para dar servicio a la batería interna.
Lectura de la temperatura y nivel de aceite
Vea la Figura 1. Presione y suelte el botón de caucho en la carátula para mostrar la temperatura del aceite en el tanque de aceite en grados Fahrenheit (°F) y el nivel de aceite. La pantalla se apagará automáticamente después de 10 segundos.
AVISO
No sobrellene de aceite. Hacerlo puede generar un arrastre de aceite hacia el filtro de aire que puede ocasionar daño o fallas al equipo. (00190b)
NOTA
El nivel de aceite no se puede medir con precisión en un motor frío.
El nivel de aceite no puede medirse con precisión con la motocicleta en posición vertical.
El nivel de aceite no puede medirse con precisión con el motor funcionando.
Para la inspección del nivel de aceite previa a la conducción:
Con la motocicleta APOYADA SOBRE el soporte de estacionamiento, en una superficie nivelada,
  • el nivel de aceite debe estar como se indica en la Figura 1 , pantallas 4 a 8 (barras mostrando el nivel de aceite, y el mensaje “COLD OIL” [aceite frío] seguido por la temperatura destellante del aceite) cuando el motor esté frío.
  • Si el nivel de aceite indica como se muestra en la pantalla 9 (barras de nivel en movimiento y mensaje de “Error” seguido por la temperatura del aceite destellando) consulte el llenado correcto de un motor frío en VERIFICACIÓN EN FRÍO DEL NIVEL DE ACEITE en su Manual del propietario. NO AGREGUE ACEITE hasta la marca FULL (lleno) en la varilla medidora de un motor FRÍO.
Para la inspección del nivel de aceite a la temperatura de funcionamiento: Maneje la motocicleta hasta que el motor esté a una temperatura normal de funcionamiento.
Con la motocicleta descansando sobre el soporte de estacionamiento sobre una superficie nivelada, apague el motor.
  • Las burbujas en el aceite pueden causar lecturas inexactas. Espere dos minutos para que asiente el aceite y que las burbujas salgan a la superficie.
  • Presione y suelte el botón de caucho en la carátula delantera de la varilla medidora LCD de temperatura/nivel de aceite para mostrar en la pantalla la temperatura y nivel del aceite en el tanque de aceite. El nivel de aceite debe ser el que se indica en la Figura 1 , pantallas 11, 12, 13 ó 14.
  • Si el nivel de aceite se indica como en las pantallas 10, 15 ó 16, consulte el procedimiento correcto de llenado de aceite en VERIFICACIÓN EN CALIENTE DEL NIVEL DE ACEITE en su Manual del propietario.
Cambio del modo de la pantalla
La pantalla puede cambiarse para que la lectura sea en grados centígrados (°C) presionando y sosteniendo el botón hacia adentro durante aproximadamente 5 segundos y después soltando el botón. De allí en adelante, el presionar y soltar el botón mostrará la temperatura en °C.
Cambie de regreso a la pantalla °F de la misma manera.
Prolongación de la visualización de la pantalla de temperatura/nivel
Presione el botón dos veces en secuencia rápida para que la pantalla permanezca encendida durante un tiempo prolongado. La pantalla se apagará automáticamente después de aproximadamente 5 minutos. Para apagar antes manualmente la pantalla, presione el botón una vez.
1Botón de caucho
2Rango adecuado del nivel de aceite, motor a la temperatura normal de funcionamiento, vehículo descansando en el soporte sobre una superficie nivelada
3Se muestra cuando el nivel de aceite está muy lleno, temperatura de aceite menor que 70 °C (160 °F).
4Se muestra cuando el nivel de aceite está lleno, temperatura de aceite menor que 70 °C (160 °F).
5Se muestra cuando al nivel de aceite le falta 0,24 L (0,25 cuartos de galón EE. UU.), temperatura de aceite menor que 70 °C (160 °F).
6Se muestra cuando al nivel de aceite le falta 0,47 L (0,5 cuartos de galón EE. UU.), temperatura de aceite menor que 70 °C (160 °F).
7Se muestra cuando al nivel de aceite le falta 0,71 L (0,75 cuartos de galón EE. UU.), temperatura de aceite menor que 70 °C (160 °F).
8Se muestra cuando al nivel de aceite le falta 0,95 L (1 cuarto de galón EE. UU.), temperatura de aceite menor que 70 °C (160 °F).
9Se muestra cuando el nivel de aceite está fuera del rango (bajo o alto), temperatura de aceite menor que 70 °C (160 °F).
10Se muestra cuando el nivel de aceite está muy lleno, temperatura de aceite 70 °C (160 °F) o más.
11Se muestra cuando el nivel de aceite está lleno, temperatura de aceite 70 °C (160 °F) o más.
12Se muestra cuando al nivel de aceite le falta 0,24 L (0,25 cuartos de galón EE. UU.), temperatura de aceite 70 °C (160 °F) o más.
13Se muestra cuando al nivel de aceite le falta 0,47 L (0,5 cuartos de galón EE. UU.), temperatura de aceite 70 °C (160 °F) o más.
14Se muestra cuando al nivel de aceite le falta 0,71 L (0,75 cuartos de galón EE. UU.), temperatura de aceite 70 °C (160 °F) o más.
15Se muestra cuando al nivel de aceite le falta 0,95 L (1 cuarto de galón EE. UU.), temperatura de aceite 70 °C (160 °F) o más.
16Se muestra cuando el nivel de aceite está fuera del rango (bajo o alto), temperatura de aceite 70 °C (160 °F) o más.

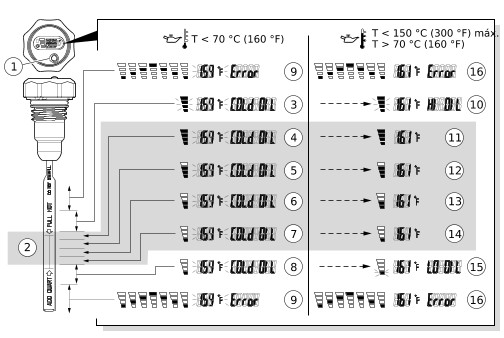

Figura 1. Varilla medidora LCD de temperatura/nivel de aceite
Errores mostrados en la pantalla
Se mostrará el código de error “888” para indicar un cable desconectado o roto.
Cuando el nivel de energía de la batería de la varilla medidora baja de 2,5 V, la luz de fondo LED azul se inhabilita y el símbolo de batería (vea la Figura 2 ) empezará a destellar.
NOTA
La precisión del sensor del nivel de aceite se reduce arriba de 135 °C (275 °F). Puede haber errores o inexactitudes de lectura del nivel de aceite cuando se mide el aceite a temperaturas mayores que 135 °C (275 °F). Tome otra lectura cuando la temperatura disminuya de 135 °C (275 °F).
Figura 2. Símbolo de batería
Limpieza de la micromalla de la varilla medidora
El sensor del nivel de aceite de la varilla medidora requiere que el aceite pase a través de la micromalla a la varilla medidora. Para reducir los errores en la lectura, periódicamente limpie la micromalla.
Ajuste del ángulo de la pantalla
Cuando la varilla medidora LCD de temperatura/nivel de aceite se instala y asienta completamente la primera vez, la pantalla debe orientarse paralela al vehículo para leerla con facilidad. En el caso de que la pantalla se gire a un ángulo inapropiado para verla, siga estos pasos:
NOTA
Vea la Figura 3. Tenga mucho cuidado al separar los conjuntos superior (5) e inferior (3) del cuerpo de la pantalla.
  1. Extraiga los cuatro tornillos de cabeza Phillips pequeños (2) en la parte inferior del cuerpo de la pantalla.
  2. Teniendo mucho cuidado de no tensar el cableado, suavemente tire del conjunto inferior para sacarlo del cuerpo superior de la pantalla. Cuidadosamente separe los conjuntos superior e inferior.
    3. NOTA
    El conjunto inferior puede girarse con relación al cuerpo superior de la pantalla en cualquiera de ocho posiciones. Seleccione la posición que oriente la pantalla a la posición más paralela.
  3. Gire el conjunto inferior a una posición apropiada y vuelva a armarlo, teniendo cuidado de no comprimir el cableado. Vuelva instalar y apriete firmemente los cuatro tornillos.
Reemplazo de la batería
La pantalla LCD de la temperatura del aceite es alimentada por una batería de litio CR 2032 de larga duración y reemplazable. Cuando se necesite reemplazar la batería solamente debe usarse una batería CR 2032.
Una batería de reemplazo CR 2032 (pieza Nº 66373-06) está disponible en un concesionario Harley-Davidson.
NOTA
Estas baterías también están ampliamente disponibles en las ventas locales de baterías.
AVISO
Lea las siguientes instrucciones y asegúrese de comprenderlas en su totalidad antes de reemplazar la batería. Si el procedimiento no está dentro de sus capacidades o no tiene la herramienta correcta, pida a un concesionario Harley-Davidson que reemplace la batería. La instalación incorrecta puede dañar el producto. (00419b)
  1. Vea la Figura 3. Cuidadosamente extraiga el o-ring (1) y guárdelo para la reinstalación.
    2. NOTA
    Tenga mucho cuidado al separar los conjuntos superior (5) e inferior (3) del cuerpo de la pantalla. Observe la alineación rotacional de las dos partes del cuerpo de la pantalla para poderlas volver a armar de la misma manera.
  2. Extraiga los cuatro tornillos de cabeza Phillips pequeños (2) en la parte inferior del cuerpo de la pantalla.
  3. Teniendo mucho cuidado de no tensar el cableado, suavemente tire del conjunto inferior para sacarlo del cuerpo superior de la pantalla. Cuidadosamente separe los conjuntos superior e inferior.
    4. NOTA
    Tenga cuidado de no dañar el anillo de sello delgado de caucho cuando realice los siguientes procedimientos.
  4. Observe la orientación de la batería. Usando una punta de mecánico o un destornillador pequeño, cuidadosamente inserte la herramienta debajo de la batería (4) cerca del punto rojo (6). Suavemente libere la batería. Deseche la batería. Inserte la batería nueva debajo de las lengüetas (7) como se muestra y empuje la batería hacia abajo hasta que asiente.
  5. Alinee el conjunto inferior con el cuerpo superior. Vuelva a armar las dos partes con la misma orientación giratoria que tenía antes del desarmado, teniendo cuidado de no comprimir el cableado. Vuelva instalar y apriete firmemente los cuatro tornillos.
  6. Cuidadosamente vuelva a instalar el o-ring. Inserte la varilla medidora dentro del cuello de llenado.
  7. Compruebe el funcionamiento correcto presionando el botón de caucho en la carátula. Consulte USO Y CUIDADO DE LA VARILLA MEDIDORA CON LECTURA LCD.
1O-ring
2Tornillo de cabeza Phillips (4)
3Conjunto inferior de la varilla medidora
4Batería de litio CR 2032, pieza Nº 66373-06
5Cuerpo superior de la pantalla
6Punto rojo
7Lengüeta (2)
Figura 3. Reemplazo de la batería de la varilla medidora
Naturaleza de la pantalla de cristal líquido (LCD)
Debido a la naturaleza de una LCD, la lectura no mostrará la temperatura de aceite correctamente cuando la pantalla esté expuesta a las temperaturas extremas causadas por la transferencia de calor de la caja de la transmisión o del tanque de aceite. Por lo regular esto ocurrirá solamente con el tren de potencia TC88.
Estos extremos pueden ocurrir durante las paradas y arranques en el tráfico y/o funcionamiento en desfiles combinados con una temperatura alta de ambiente (aire exterior). Si ocurre esta situación NO se alarme. La pantalla LCD no se dañará y funcionará correctamente cuando haya vuelto a una temperatura normal de funcionamiento.
Observe también que después de estar expuesta durante períodos prolongados a la luz solar directa y fuerte, algunos o todos los segmentos LCD pueden ser visibles causando que la pantalla LCD parezca tener una lectura incorrecta sin haber presionado el botón de caucho. Esto puede evitarse haciendo sombra sobre la pantalla hasta que la temperatura de la carátula se enfríe lo suficiente como para tener una lectura correcta.
