KIT Tour-Pak H-D DETACHABLES PARA A ELECTRA GLIDE CLASSIC
J039302014-06-30
INFORMAÇÕES GERAIS
Kit número
53303-07A
Modelos
Para informações sobre os modelos correspondentes, veja o catálogo de peças e acessórios de varejo ou a seção de peças e acessórios do site www.harley-davidson.com (somente em inglês).
Requisitos da instalação
Poderá ser necessário comprar separadamente peças ou acessórios extras para a instalação correta deste kit H-D® Detachables™. Consulte o catálogo de peças de varejo e acessórios ou a seção de peças e acessórios do site www.harley-davidson.com (somente em inglês) para informar-se sobre as peças ou acessórios necessários.
ATENÇÃOA segurança do motociclista e do passageiro depende da instalação correta deste kit. Use os procedimentos apropriados do Manual de serviço. Se o procedimento não estiver dentro de suas capacidades ou se você não possuir as ferramentas corretas, deixe que uma concessionária Harley-Davidson efetue a instalação. A instalação inadequada deste kit poderá resultar em morte ou lesões graves. (00333b)
NOTA
Esta Folha de instruções faz referência às informações do Manual de serviço. Para a instalação deste modelo de motocicleta, é necessário ter um Manual de serviço. Este pode ser adquirido nos concessionários Harley-Davidson.
ATENÇÃONão exceda a capacidade de peso do Tour-Pak. Peso excessivo poderá provocar a perda de controle, o que poderá resultar em morte ou lesões graves. (00401c)
NOTA
Consulte a etiqueta dentro do Tour-Pak®, o Manual do operador e as instruções de instalação do Tour-Pak para informar-se sobre os limites de capacidade de peso.
A capacidade máxima de peso do bagageiro do Tour-Pak é de 4,5 kg (10 lb).
PREPARAÇÃO
| 1. | Consulte o Manual de serviço e remova os alforjes. | |||||||||||
| 2. | Consulte o Manual de serviço e remova o assento. | |||||||||||
| 3. | Consulte o Manual de serviço e remova o Tour-Pak®. |
Figura 1. Remoção do tubo de suporte superior | ||||||||||
| 4. | Veja Figura 1. Remova o tubo de suporte superior (1). a. Remova o parafuso cromado de cabeça abaulada (3). b. Remova o parafuso (4), a arruela, o suporte do alforje e a alça do assento. c. Reposicione a tampa do trilho (2) para acessar o parafuso TORX® (5) que prende o tubo de suporte superior (1). Remova o parafuso (5). d. Repita estes passos para desconectar o trilho de suporte superior no lado oposto e remova o tubo de suporte superior. e. Guarde as tampas dos trilhos do quadro, suportes dos alforjes e as ferragens para instalar depois. | |||||||||||
| 5. | Remova e descarte o suporte existente para placas de licença do veículo, mas guarde as ferragens para reutilizar. |
INSTALAÇÃO
Instalação do kit de ponto de suporte e do apoio da placa de licença do veículo
| 1. | Instalação do kit de ponto de suporte traseiro Detachable Consulte a Folha de instruções fornecidas no kit. | |||||||||
| 2. | Instalação do bagageiro Tour-Pak Detachable Touring. Consulte a Folha de instruções fornecidas no kit. |

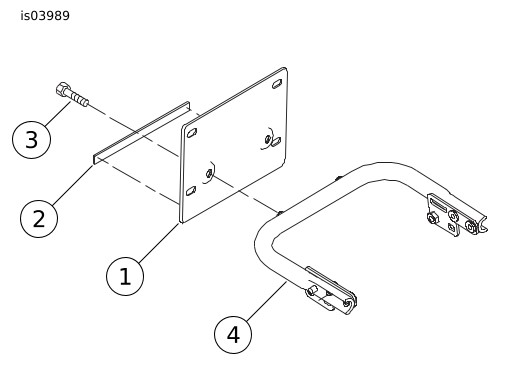

Figura 2. Instale o apoio da placa de licença do veículo | ||||||||
| 3. | Veja Figura 2. Instale o novo apoio de placa de licença do veículo (1) no tubo de suporte inferior (4) usando os parafusos (3) guardados do passo anterior. | |||||||||
| 4. | Remova a parte traseira adesiva do refletor vermelho (2). Centralize e alinhe-o cuidadosamente com a borda inferior do suporte da placa de licença do veículo (1). Pressione com firmeza no lugar. |
Montagem do suporte de reposicionamento da antena
| 1. | Veja Figura 6. Monte o conjunto de junta (9) no suporte de montagem da antena (6) usando a arruela de pressão (5) e 2 porcas hexagonais (4). Aperte as ferragens com firmeza. |
Figura 3. Suporte e cabo da antena reposicionados | ||||||||||

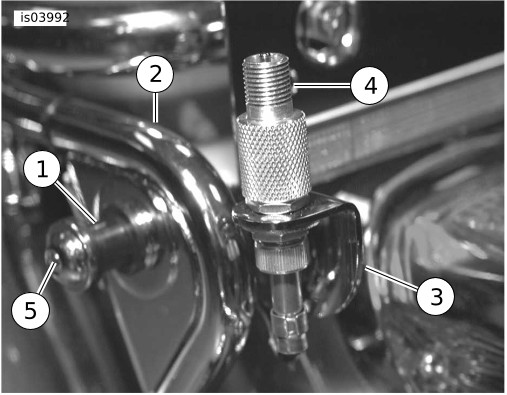

| 2. | Veja Figura 3. Instale o suporte da antena (3) montado removendo o parafuso e a porca de travamento (5) que prende o ponto de suporte traseiro (1) esquerdo ao ponto de suporte (2). Instale o suporte como mostrado e instale o parafuso e a porca de travamento do ponto de suporte traseiro. Aperte o parafuso e a porca de travamento com torque de 20,3–25,7 N·m (15–19 ft-lbs). | |||||||||||
| 3. | Passe o adaptador (4) da antena/cabo pelo conjunto da junta. |
Orientação dos cabos da antena
| 1. | Veja Figura 4. Remova a tampa lateral (1) esquerda puxando com cuidado dos tubos da estrutura (não é necessário usar ferramentas). | |||||||||
| 2. | Conecte o cabo da antena original (não mostrado) no fundo do conjunto da junta. | |||||||||
| 3. | Distribua o cabo/fiação da antena entre o trilho esquerdo do quadro e o para-lama. | |||||||||
| 4. | Veja Figura 5. Prenda o cabo no suporte do ponto de suporte no local (1) usando abraçadeiras curtas. | |||||||||
| 5. | Veja Figura 4. Enrole o excesso de cabo/fiação da antena (2). Use uma abraçadeira longa (3) para prender o cabo no quadro sob a tampa do lado esquerdo (1) junto com o chicote de fios do veículo. | |||||||||
| 6. | Veja Figura 6. Tampe o conector não usado entre o fio e o alojamento (10). | |||||||||
| 7. | Instale a tampa lateral esquerda. |

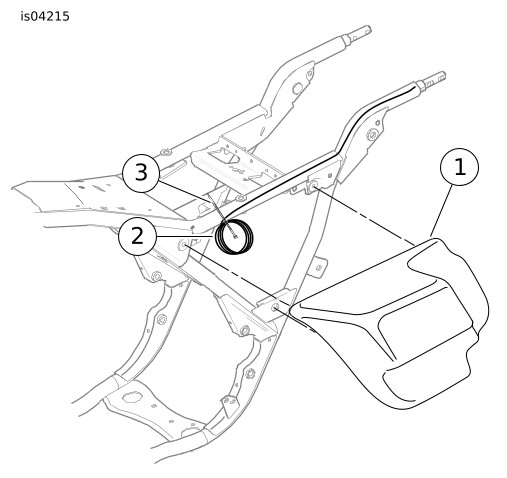

Figura 4. Tampa lateral e amarras do cabo da antena

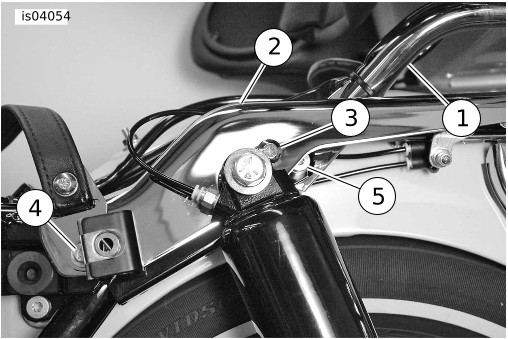

Figura 5. Localização das amarras do cabo da antena no suporte | ||||||||
| 8. | Veja Figura 1. Instale as tampas cromadas do trilho do quadro (2), os suportes dos alforjes e a correia do assento. Aperte o parafuso cromado da tampa (3) com torque de 2,8–4,5 N·m (25–40 in-lbs). Aperte o parafuso de suporte do alforje (4) somente com os dedos. Este suporte pode precisar ser alinhado quando os alforjes forem instalados. | |||||||||
| 9. | Consulte o Manual de serviço e instale os alforjes. | |||||||||
| 10. | Consulte o Manual de serviço e instale o assento dianteiro. | |||||||||
| 11. | Fixação do Tour-Pak. Consulte a Folha de instruções fornecidas no kit. | |||||||||
| 12. | Veja Figura 3. Conecte uma extremidade (conector) do cabo “emenda” da antena no topo do adaptador da antena (4) e aperte a porca recartilhada para prender o conector. Passe a outra extremidade para cima por dentro do furo de 19 mm (3/4 pol.) no lado esquerdo dianteiro inferior do Tour-Pak e conecte na base da antena Tour-Pak. Aperte a porca recartilhada. Certifique-se de passar um comprimento adequado de cabo no Tour-Pak para que permaneça plano no fundo do Tour-Pak. Fixe com abraçadeiras plásticas. | |||||||||
| 13. | Veja Figura 6. Instale o anel isolante (3) no furo no Tour-Pak. | |||||||||
| 14. | Verifique se a antena está funcionando bem. |
Remoção do Tour-Pak e reposicionamento da antena
- Afrouxe o parafuso de fixação da base do mastro da antena no Tour-Pak. Desatarraxe o mastro do Tour-Pak.
- Veja Figura 3. Desaparafuse o cabo da antena do topo do adaptador da antena.
- Remova o adaptador da antena (4) e guarde para usar quando o Tour-Pak for reinstalado.
- Remova o Tour-Pak.
- Quando remover o Tour-Pak, consulte as folhas de instruções do bagageiro Tour-Pak Detachable.
- Instale o mastro da antena no conjunto de junta de montagem da antena (item 9 na Figura 6). Fixe com o parafuso de fixação.
PEÇAS DE REPOSIÇÃO

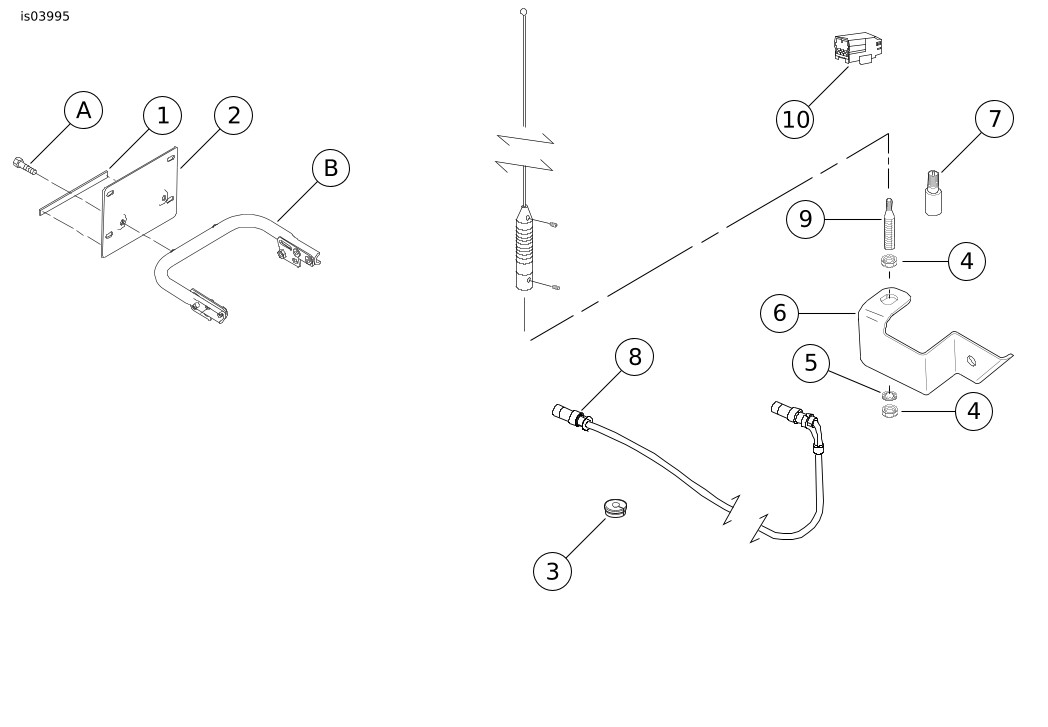

Figura 6. Kit Tour-Pak H-D Detachables para a Electra Glide Classic
Tabela 1. Tabela de peças de reposição
Item | Descrição (quantidade) | Peça N.o |
|---|---|---|
1 | Refletor, vermelho | 59988-72A |
2 | Apoio, placa de licença do veículo | 53376-97 |
3 | Ilhó | 11486 |
4 | Porca, hexagonal (2) | 76353-00 |
5 | Arruela de pressão, denteado interno | 7129 |
6 | Suporte, montagem da antena | 76214-00 |
7 | Adaptador, antena | 76219-00 |
8 | Cabo, antena | 76229-00 |
9 | Conjunto de juntas, montagem da antena | 76354-00 |
10 | Alojamento do conector | 73103-96BK |
11 | Abraçadeira, curta (não mostrada) | 10126 |
12 | Abraçadeira, longa (não mostrada) | 10006 |
Itens mencionados no texto, mas não incluídos no kit: | ||
A | Ferragens existentes | |
B | Tubo de suporte inferior | |
