LCD-olietemperatuur/peilstok
J045752007-10-31
ALGEMEEN
Onderdeelnummer
62946-05A
Modellen
Voor informatie over de modelgeschiktheid, raadpleegt u de P&A-catalogus of het gedeelte Parts and Accessories (onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).
Setinhoud
Er zijn geen serviceonderdelen beschikbaar voor de LCD-olietemperatuur/peilstok. U hebt echter een serviceset (onderdeelnr. 62984-03) nodig, die alle benodigde vervangingsafdichtringen bevat. Deze set is bij een Harley-Davidson dealer verkrijgbaar.
Een CR 2032 vervangingsbatterij (onderdeelnr. 66373-06) is ook verkrijgbaar bij een Harley-Davidson dealer.
INSTALLEREN VAN DE AFLEESBARE LCD-PEILSTOK
- Verwijder de standaard (OE) peilstok uit de vulnek.
- Smeer de O-ring rondom de bovenkant van de nieuwe LCD-peilstok lichtjes met olie in. Draai de peilstok zodanig dat het displayvenster horizontaal staat en van links naar rechts leesbaar is, met het Bar & Shield-logo aan de linkerkant (naar de achterkant van de motorfiets wijzend). Druk de peilstok recht in de vulnek totdat deze goed tegen de platte rubberen afdichtring vastzit.
OPMERKING
Controleer na de installatie of de peilstok goed vastzit door te proberen het peilstokdisplayhuis voorzichtig op te tillen. De peilstok moet goed op zijn plaats blijven zitten.
GEBRUIK EN ONDERHOUD VAN DE AFLEESBARE LCD-PEILSTOK
Verwijderen van de peilstok
- De peilstok moet uit de vulnek worden verwijderd om olie bij te vullen of om de interne batterij te onderhouden.
- Draai het peilstokdisplayhuis linksom, terwijl u de peilstok omhoogtrekt uit de vulnek. De peilstok moet gemakkelijk kunnen worden verwijderd.
OPMERKING
Het is belangrijk om de peilstok LINKSOM te draaien en OMHOOG TE TREKKEN om deze te verwijderen. Als de peilstok rechtsom wordt gedraaid of helemaal niet wordt gedraaid, kan de peilstok worden beschadigd.
Weergave van olietemperatuur en -peil
| 1. | Zie Afbeelding 1. Druk kort op de rubberen knop aan de voorkant van het display om de temperatuur van de olie in de olietank in graden Fahrenheit (°F) en het oliepeil weer te geven. Het display wordt na 10 seconden automatisch uitgeschakeld. OPMERKING Het oliepeil kan niet goed worden gemeten bij een koude motor. Het oliepeil kan niet goed worden gemeten met de motorfiets rechtop. Het oliepeil kan niet goed worden gemeten wanneer de motor loopt. | |
MEDEDELING Giet er niet te veel olie in. Gebeurt dat wel, dan kan de olie in het luchtfilter terecht komen met beschadigingen aan de uitrusting en/of storingen tot gevolg. (00190b) | ||
| 2. | Inspecteer het oliepeil voordat u gaat rijden, waarbij u de motorfiets op een vlakke ondergrond op de zijstandaard laat rusten. Het oliepeil moet overeenkomen met de stand afgebeeld in Afbeelding 1 , display 4 t/m 8 (balken die het oliepeil weergeven en de melding 'COLD OIL' [koude olie], gevolgd door de knipperende olietemperatuur), als de motor koud is. | |
| 3. | Als het oliepeil overeenkomt met het peil in display 9 (geanimeerde peilbalken gevolgd door een knipperende olietemperatuur), raadpleeg dan OLIEPEILCONTROLE BIJ KOUDE MOTOR in uw gebruikershandleiding voor informatie over het correct vullen van de motor met olie bij een koude motor. VOEG BIJ EEN KOUDE MOTOR GEEN OLIE TOE om het peil tot de FULL-markering (vol) op de peilstok te brengen. | |
| 4. | Rijd tot de motor op de normale bedrijfstemperatuur is. Laat de motorfiets op een vlakke ondergrond op de zijstandaard rusten en schakel de motor uit. | |
| 5. | Luchtbellen in de olie kunnen afleesfouten veroorzaken. Wacht twee minuten zodat de olie kan bezinken en eventuele luchtbellen naar het oppervlak kunnen opstijgen. | |
| 6. | Druk kort op de rubberen knop aan de voorkant van het display om de temperatuur en het peil van de olie in de olietank weer te geven. Het oliepeil moet overeenkomen met de weergave op de Afbeelding 1 , display 11, 12, 13 of 14. | |
| 7. | Als het oliepeil overeenkomt met de stand afgebeeld in display 10, 15 of 16, moet u OLIEPEILCONTROLE BIJ WARME MOTOR in uw gebruikershandleiding raadplegen voor informatie over de juiste olievulprocedure. |
Wijzigen van de weergavemodus
- Het display kan worden gewijzigd zodat de temperatuur in graden Celsius (°C) wordt weergegeven door de knop ca. vijf seconden ingedrukt te houden en dan los te laten. Vanaf dat moment wordt de temperatuur, als u de knop kort indrukt, in '°C' weergegeven.
- De weergave kan op dezelfde wijze weer in '°F' worden gewijzigd.
Verlengde weergave temperatuur/peil
Druk de knop twee keer snel achter elkaar in zodat het display de waarden gedurende langere tijd weergeeft. Het display wordt na ongeveer 2 minuten automatisch uitgeschakeld. Om het display eerder handmatig uit te schakelen, moet u de knop één keer indrukken.
| 1 | Rubberen knop |
| 2 | Juist oliepeil, motor op normale bedrijfstemperatuur, motorfiets rustend op de zijstandaard op een vlakke ondergrond |
| 3 | Weergave als de olietank overvol is en de olietemperatuur lager is dan 70 °C (160 °F). |
| 4 | Weergave als de olietank vol is en de olietemperatuur lager is dan 70 °C (160 °F). |
| 5 | Weergave als het oliepeil bij 0,24 L (0,25 qt) staat en de olietemperatuur lager is dan 70 °C (160 °F). |
| 6 | Weergave als het oliepeil bij 0,47 L (0,5 qt) staat en de olietemperatuur lager is dan 70 °C (160 °F). |
| 7 | Weergave als het oliepeil bij 0,71 L (0,75 qt) staat en de olietemperatuur lager is dan 70 °C (160 °F). |
| 8 | Weergave als het oliepeil bij 0,95 L (1 qt) staat en de olietemperatuur lager is dan 70 °C (160 °F). |
| 9 | Weergave als het oliepeil de onder- of bovengrens heeft overschreden en de olietemperatuur lager is dan 70 °C (160 °F). |
| 10 | Weergave als de olietank overvol is en de olietemperatuur 70 °C (160 °F) of hoger is. |
| 11 | Weergave als de olietank vol is en de olietemperatuur 70 °C (160 °F) of hoger is. |
| 12 | Weergave als het oliepeil bij 0,24 L (0,25 qt) staat en de olietemperatuur 70 °C (160 °F) of hoger is. |
| 13 | Weergave als het oliepeil bij 0,47 L (0,5 qt) staat en de olietemperatuur 70 °C (160 °F) of hoger is. |
| 14 | Weergave als het oliepeil bij 0,71 L (0,75 qt) staat en de olietemperatuur 70 °C (160 °F) of hoger is. |
| 15 | Weergave als het oliepeil bij 0,95 L (1 qt) staat en de olietemperatuur 70 °C (160 °F) of hoger is. |
| 16 | Weergave als het oliepeil de onder- of bovengrens heeft overschreden en de olietemperatuur 70 °C (160 °F) of hoger is. |

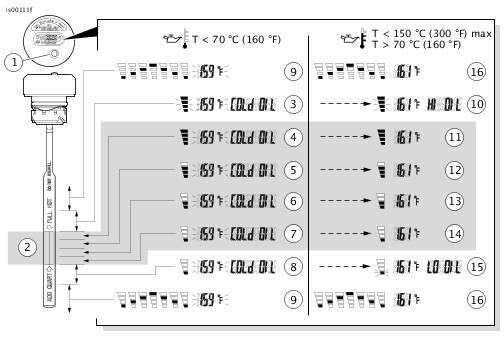

Afbeelding 1. LCD-olietemperatuur/peilstok
Displayfouten
De foutcode '888' verschijnt als een draad losgekoppeld of gebroken is.
Als het vermogen van de peilstokbatterij daalt tot onder 2,5 V, wordt het blauwe LED-tegenlicht gedeactiveerd en begint het batterijsymbool (zie Afbeelding 2 ) te knipperen.
OPMERKING
De nauwkeurigheid van de oliepeilsensor is minder bij temperaturen hoger dan 121 °C (250 °F), waardoor oliepeilleesfouten of -onnauwkeurigheden kunnen voorkomen. Meet nogmaals als de temperatuur daalt tot onder 121 °C (250 °C).
Afbeelding 2. Batterijsymbool
Reinigen van het microscherm van de peilstok
Bij de oliepeilsensor in de peilstok is het noodzakelijk dat olie door het microscherm naar de peilstok loopt. Om meetfouten te verminderen, moet u het microscherm regelmatig reinigen.
Vervangen van de batterij
Het LCD-olietemperatuurdisplay wordt gevoed door een vervangbare CR 2032 lithiumbatterij met een lange levensduur. Als de batterij moet worden vervangen, mag alleen een CR 2032 batterij worden gebruikt.
Een CR 2032 vervangingsbatterij (onderdeelnr. 66373-06) is verkrijgbaar bij een Harley-Davidson dealer.
OPMERKING
Deze batterijen zijn ook verkrijgbaar bij plaatselijke (elektronica)zaken die batterijen verkopen.
MEDEDELING
Lees de volgende instructies en zorg ervoor dat u deze volledig begrijpt voordat u de batterij vervangt. Als u niet zeker bent of u de procedure correct kunt uitvoeren of u beschikt niet over het juiste gereedschap, laat de batterij dan vervangen door een Harley-Davidson-dealer. Onjuiste plaatsing van de batterij kan dit product beschadigen. (00419b)
- Zie Afbeelding 3. Verwijder voorzichtig de platte rubberen afdichtring (1) en leg deze weg voor hergebruik.
- Draai de drie kleine kruiskopschroeven (2) aan de onderkant van het displayhuis los totdat de schroefkoppen contact maken met de zilverkleurige ring aan het onderste gedeelte.
- Trek het onderste gedeelte voorzichtig zo ver mogelijk uit het bovenste gedeelte van het displayhuis en draai de schroeven dan kruislings los en verwijder het onderste gedeelte. Voorkom daarbij dat de bedrading wordt belast en haal de bovenste en onderste peilstokdelen voorzichtig van elkaar.
- Let op de stand/polen van de batterij. Steek een puntig gereedschap of een kleine schroevendraaier voorzichtig onder de batterij (4) bij de rode punt (6). Verwijder de batterij voorzichtig. Gooi de batterij weg. Plaats de nieuwe batterij onder de lipjes (7) zoals afgebeeld en druk de batterij omlaag totdat deze goed op zijn plaats zit.
- Lijn het lipje van het onderste gedeelte uit met de inkeping in het bovenste gedeelte en maak de twee gedeelten aan elkaar vast. Zorg er daarbij voor dat u de draad niet afknelt. Draai de drie schroeven er kruislings in terwijl u het onderste gedeelte langzaam op zijn plaats brengt en draai de schroeven dan goed vast.
- Plaats voorzichtig de platte rubberen afdichtring terug.
- Steek de peilstok in de vulnek. Zie INSTALLEREN VAN DE AFLEESBARE LCD-PEILSTOK
- Controleer of de peilstok goed werkt door de rubberen knop aan de voorkant in te drukken. Zie GEBRUIK EN ONDERHOUD VAN DE AFLEESBARE LCD-PEILSTOK.
OPMERKING
Wees zeer zorgvuldig bij het scheiden van het bovenste (5) en onderste (3) gedeelte van het displayhuis.
OPMERKING
Voorkom dat u bij de volgende procedures de dunne rubberen afdichtring beschadigt.
| 1 | Platte rubberen afdichtring |
| 2 | Kruiskopschroef (3) |
| 3 | Onderste gedeelte van de peilstok |
| 4 | CR 2032 lithiumbatterij, onderdeelnr. 66373-06 |
| 5 | Bovenste gedeelte van displayhuis |
| 6 | Rode punt |
| 7 | Lipje (2) |

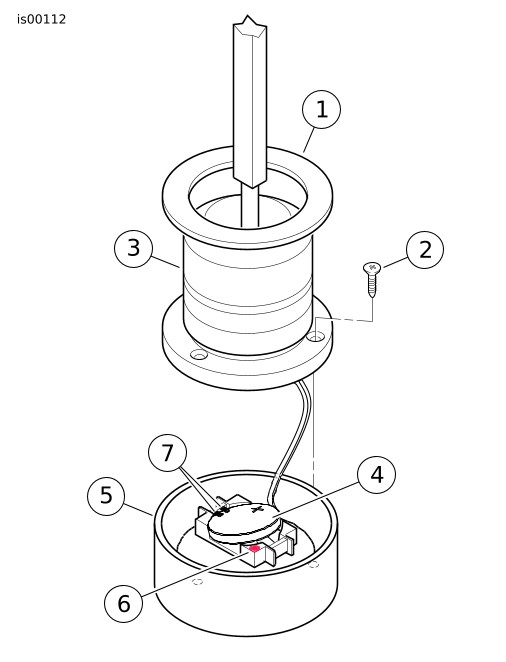

Afbeelding 3. Vervangen van de peilstokbatterij
Eigenschappen van het Liquid Crystal Display (LCD)
Door de eigenschappen van een LCD zal de olietemperatuur niet goed worden weergegeven als het displayhuis wordt blootgesteld aan extreme temperaturen, veroorzaakt door warmte die wordt afgegeven door het versnellingsbakhuis of de olietank.
Deze extreme temperaturen kunnen ontstaan in verkeer waarbij men vaak moet stoppen en/of bij parades/optochten, in combinatie met hoge omgevingstemperaturen (buitenlucht). Als deze situatie voorkomt, raak dan NIET in paniek. Het LCD zal niet worden beschadigd en normaal functioneren als het LCD weer tot de normale bedrijfstemperatuur is gedaald.
Let er ook op dat na langdurige blootstelling aan direct fel zonlicht, sommige of alle LCD-segmenten zichtbaar kunnen worden, waardoor het lijkt dat de LCD-meetwaarde onjuist is, zonder dat de rubberen knop werd ingedrukt. Dit kan worden verholpen door het display af te schermen totdat de temperatuur ervan zover is afgekoeld dat de meetwaarde juist wordt weergegeven.
