VARILLA MEDIDORA LCD DE TEMPERATURA/NIVEL DE ACEITE
J045752007-10-31
GENERALIDADES
Número de pieza
62946-05A
Modelos
Para obtener información de la adaptación a los diferentes modelos, vea el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección Piezas y accesorios de www.harley-davidson.com (inglés solamente).
Contenido del kit
No hay piezas de servicio disponibles para la varilla medidora LCD de temperatura/nivel de aceite. Sin embargo, el kit de servicio (pieza Nº 62984-03), que incluye todos los sellos de repuesto necesarios, está disponible en un concesionario Harley-Davidson.
Una batería de repuesto CR 2032 (pieza Nº 66373-06) también está disponible en un concesionario Harley-Davidson.
INSTALACIÓN DE LA VARILLA MEDIDORA CON LECTURA LCD
  1. Extraiga la varilla medidora de equipo original del cuello de llenado.
  2. Engrase ligeramente el o-ring alrededor de la parte superior de la nueva varilla medidora LCD. Oriente la varilla medidora de manera que la ventana de visualización de la pantalla esté horizontal y se pueda leer de izquierda a derecha y que el logotipo de barra y escudo esté a la izquierda (hacia la parte trasera del vehículo). Presione la varilla medidora directamente hacia adentro del cuello de llenado hasta que asiente contra el sello de caucho.
    3. NOTA
    Después de instalarla, verifique si está asentada apropiadamente levantando cuidadosamente el cuerpo de la pantalla de la varilla medidora. La varilla medidora debe estar asegurada en su lugar.
USO Y CUIDADO DE LA VARILLA MEDIDORA CON LECTURA LCD
Extracción de la varilla medidora
  1. El conjunto de la varilla medidora debe extraerse del cuello de llenado para agregar aceite o para dar servicio a la batería interna.
    2. NOTA
    Es importante hacer girar la varilla medidora HACIA LA IZQUIERDA A LA VEZ QUE TIRA de ésta para extraerla. Girarla hacia la derecha o no hacerla girar podría dañar la varilla medidora.
  2. Gire cuidadosamente el cuerpo de la pantalla de la varilla medidora hacia la izquierda a la vez que tira de éste para extraer la varilla medidora del cuello de llenado. La varilla medidora saldrá con facilidad.
Lectura de la temperatura y nivel de aceite

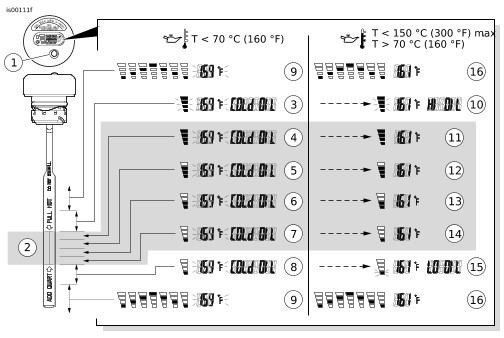

1. Vea la Figura 1. Presione y suelte el botón de caucho en la carátula para mostrar la temperatura del aceite en el tanque de aceite en grados Fahrenheit (°F) y el nivel de aceite. La pantalla se apagará automáticamente después de diez segundos.
NOTA
El nivel de aceite no se puede medir con precisión en un motor frío.
El nivel de aceite no se puede medir con precisión con la motocicleta en posición vertical.
El nivel de aceite no se puede medir con precisión con el motor funcionando.
AVISO
No sobrellene de aceite. Hacerlo puede generar un arrastre de aceite hacia el filtro de aire que puede ocasionar daño o fallas al equipo. (00190b)
2. Para la inspección previa a la conducción, con la motocicleta descansando en el soporte de estacionamiento, en una superficie nivelada, el nivel de aceite debe estar como se indica en la Figura 1 , pantalla 4 a 8 (barras que muestran el nivel de aceite y mensaje “COLD OIL” (aceite frío) seguido por la temperatura del aceite destellando) cuando el motor está frío.
3. Si el nivel de aceite indica como en la pantalla 9 (barras de nivel en movimiento y seguido por la temperatura del aceite destellando) vea el llenado correcto de un motor frío en VERIFICACIÓN EN FRÍO DEL NIVEL DE ACEITE en su Manual del propietario. NO AGREGUE ACEITE hasta la marca FULL (lleno) en la varilla medidora de un motor FRÍO.
4. Maneje la motocicleta hasta que el motor esté a una temperatura normal de funcionamiento. Con la motocicleta descansando en el soporte de estacionamiento sobre una superficie nivelada, apague el motor.
5. Las burbujas en el aceite pueden causar lecturas inexactas. Espere dos minutos para que asiente el aceite y que las burbujas salgan a la superficie.
6. Presione y suelte el botón de caucho en la carátula para mostrar la temperatura y nivel de aceite en el tanque de aceite. El nivel de aceite debe ser como se muestra en la Figura 1 , pantalla 11, 12, 13 ó 14.
7. Si el nivel de aceite indica como se muestra en la pantalla 10, 15 ó 16, vea el procedimiento correcto de llenado de aceite en VERIFICACIÓN EN CALIENTE DEL NIVEL DE ACEITE en su Manual del propietario.
Cambio del modo de la pantalla
  1. La pantalla puede cambiarse para que la lectura sea en grados Centígrados (°C) presionando y sosteniendo el botón hacia dentro durante aproximadamente cinco segundos y después soltando el botón. De allí en adelante, presionar y soltar el botón mostrará la temperatura en “°C”.
  2. Cambié de regreso la pantalla a “°F” de la misma manera.
Pantalla extendida de temperatura/nivel
Presione el botón dos veces en secuencia rápida para que la pantalla permanezca encendida durante un tiempo prolongado. La pantalla se apagará automáticamente después de aproximadamente dos minutos. Para apagar manualmente la pantalla antes, presione el botón una vez.
1Botón de caucho
2Rango adecuado del nivel de aceite, motor a temperatura normal de funcionamiento, vehículo descansando en el soporte sobre una superficie nivelada.
3Se muestra cuando el nivel de aceite está muy lleno, temperatura de aceite menor que 70 °C (160 °F).
4Se muestra cuando el nivel de aceite está lleno, temperatura de aceite menor que 70 °C (160 °F).
5Se muestra cuando al nivel de aceite le faltan 0,24 L (0,25 cuartos de galón EE. UU.), temperatura de aceite menor que 70 °C (160 °F).
6Se muestra cuando al nivel de aceite le faltan 0,47 L (0,5 cuartos de galón EE. UU.), temperatura de aceite menor que 70 °C (160 °F).
7Se muestra cuando al nivel de aceite le faltan 0,71 L (0,75 cuartos de galón EE. UU.), temperatura de aceite menor que 70 °C (160 °F).
8Se muestra cuando al nivel de aceite le faltan 0,95 L (1 cuarto de galón EE. UU.), temperatura de aceite menor que 70 °C (160 °F).
9Se muestra cuando el nivel de aceite está fuera del rango (bajo o alto), temperatura de aceite menor que 70 °C (160 °F).
10Se muestra cuando el nivel de aceite está muy lleno, temperatura de aceite 70 °C (160 °F) o más.
11Se muestra cuando el nivel de aceite está lleno, temperatura de aceite 70 °C (160 °F) o más.
12Se muestra cuando al nivel de aceite le faltan 0,24 L (0,25 cuartos de galón EE. UU.), temperatura de aceite 70 °C (160 °F) o más.
13Se muestra cuando al nivel de aceite le faltan 0,47 L (0,5 cuartos de galón EE. UU.), temperatura de aceite 70 °C (160 °F) o más.
14Se muestra cuando al nivel de aceite le faltan 0,71 L (0,75 cuartos de galón EE. UU.), temperatura de aceite 70 °C (160 °F) o más.
15Se muestra cuando al nivel de aceite le faltan 0,95 L (1 cuarto de galón EE. UU.), temperatura de aceite 70 °C (160 °F) o más.
16Se muestra cuando el nivel de aceite está fuera del rango (bajo o alto), temperatura de aceite 70 °C (160 °F) o más.
Figura 1. Varilla medidora LCD de temperatura/nivel de aceite
Errores de pantalla
Se mostrará el código de error “888” para indicar un cable desconectado o roto.
Cuando el nivel de energía de la batería de la varilla medidora baja de 2,5 V la luz de fondo LED azul se inhabilita y el símbolo de batería (vea la Figura 2 ) empezará a destellar.
NOTA
La precisión del sensor de nivel de aceite se reduce a temperaturas superiores a los 121 °C (250 °F), por lo que es posible que haya inexactitudes o errores en las lecturas del nivel de aceite. Tome otra lectura cuando la temperatura disminuya de 121 °C (250 °F).
Figura 2. Símbolo de batería
Limpieza de la micromalla de la varilla medidora
El sensor del nivel de aceite de la varilla medidora requiere que el aceite pase a través de la micromalla a la varilla medidora. Para reducir los errores en la lectura, periódicamente limpie la micromalla.
Reemplazo de la batería
La pantalla LCD de la temperatura del aceite es alimentada por una batería de litio CR 2032 de larga duración, reemplazable. Cuando se necesite reemplazar la batería solamente se debe usar una batería CR 2032.
Una batería de repuesto CR 2032 (pieza Nº 66373-06) está disponible en un concesionario Harley-Davidson.
NOTA
Estas baterías también están ampliamente disponibles en las ventas locales de baterías.
AVISO
Lea las siguientes instrucciones y asegúrese de comprenderlas en su totalidad antes de reemplazar la batería. Si el procedimiento no está dentro de sus capacidades o no tiene la herramienta correcta, pida a un concesionario Harley-Davidson que reemplace la batería. La instalación incorrecta puede dañar el producto. (00419b)

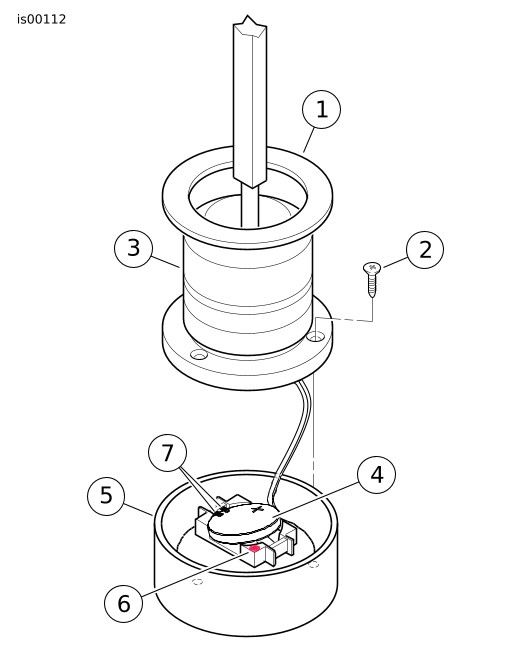

  1. Vea la Figura 3. Cuidadosamente extraiga el anillo de sello de caucho (1) y guárdelo para la reinstalación.
    2. NOTA
    Tenga mucho cuidado al separar los conjuntos superior (5) e inferior (3) del cuerpo de la pantalla.
  2. Afloje los tornillos de cabeza Phillips pequeños (2) en la parte inferior del cuerpo de la pantalla hasta que las cabezas de los tornillos hagan contacto con el anillo color plata en el conjunto inferior.
  3. Suavemente saque el conjunto inferior del cuerpo superior de la pantalla lo más que se pueda, luego continúe aflojando los tornillos alternadamente y extraiga el conjunto inferior. Teniendo mucho cuidado de no tensar el cableado, suavemente separe los conjuntos superior e inferior de la varilla medidora.
    4. NOTA
    Tenga cuidado de no dañar el anillo de sello delgado de caucho cuando realice los siguientes procedimientos.
  4. Observe la orientación de la batería. Usando una herramienta de punta o un destornillador pequeño, cuidadosamente inserte la herramienta debajo de la batería (4) cerca del punto rojo (6). Suavemente libere la batería. Deseche la batería. Inserte la batería nueva debajo de las lengüetas (7) como se muestra y presione la batería hacia abajo hasta que asiente.
  5. Alineando la lengüeta en el conjunto inferior con la muesca en el cuerpo superior, arme las dos partes teniendo cuidado de no comprimir el cableado. Apriete alternadamente los tres tornillos mientras asienta gradualmente el conjunto inferior, luego apriete firmemente los tornillos.
  6. Vuelva a instalar cuidadosamente el anillo de sello de caucho.
  7. Inserte la varilla medidora dentro del cuello de llenado. Vea INSTALACIÓN DE LA VARILLA MEDIDORA CON LECTURA LCD.
  8. Compruebe el funcionamiento correcto presionando el botón de caucho en la carátula. Vea USO Y CUIDADO DE LA VARILLA MEDIDORA CON LECTURA LCD.
1Anillo de sello de caucho
2Tornillo de cabeza Phillips (3)
3Conjunto inferior de la varilla medidora
4Batería de litio CR 2032, pieza Nº 66373-06
5Cuerpo superior de la pantalla
6Punto rojo
7Lengüeta (2)
Figura 3. Reemplazo de la batería de la varilla medidora
Naturaleza de la pantalla de cristal líquido (LCD)
Debido a la naturaleza de una LCD, la lectura no mostrará la temperatura de aceite correctamente cuando la pantalla esté expuesta a las temperaturas extremas causadas por la transferencia de calor de la caja de la transmisión o del tanque de aceite.
Estos extremos pueden ocurrir durante las paradas y arranques en el tráfico y/o funcionamiento en desfiles combinados con una temperatura alta de ambiente (aire exterior). Si ocurre esta situación NO se alarme. La pantalla LCD no se dañará y funcionará correctamente cuando haya vuelto a una temperatura normal de funcionamiento.
Observe también que después de estar expuesta durante períodos prolongados a la luz solar directa y fuerte, algunos o todos los segmentos LCD pueden ser visibles causando que la pantalla LCD parezca tener una lectura incorrecta sin haber presionado el botón de caucho. Esto puede evitarse haciendo sombra sobre la pantalla hasta que la temperatura de la carátula se enfríe lo suficiente, como para tener una lectura correcta.
