KIT DE RODA DIANTEIRA REVOLVER
J040602012-07-16
INFORMAÇÕES GERAIS
Números do kit
40721-08, 40720-07, 40738-07, 40743-07 e 40744-07
Modelos
Para informações sobre a adaptação aos modelos, por favor, veja o catálogo de peças e acessórios, ou a seção de peças e acessórios do site www.harley-davidson.com.
NOTA
Calotas acessórias não são compatíveis com estas rodas.
Peças adicionais necessárias
Estes kits incluem a roda personalizada e, dependendo do kit, pode também incluir uma calota.
A instalação correta deste kit exige a compra em separado das seguintes peças que estão disponíveis num distribuidor Harley-Davidson:
  • Extrator e instalador de rolamento da roda (HD-44060)
  • Kit de instalação da roda (consulte as tabelas de peças de reposição para os números de peça)
Os seguintes acessórios genuínos para motor Harley-Davidson são recomendados para a manutenção e a limpeza apropriadas:
  • Limpador de cromados Harley® Bright™ (peça N.o 94683-99)
  • Polidor e selante Harley® Glaze™ (peça N.o 99701-84)
  • Pincel para roda e raios Harley® (peça N.o 43078-99)
  • Limpador de roda e pneu Harley-Davidson® (peça N.o 94658-98)
ATENÇÃO
A segurança do condutor e do passageiro depende da instalação correta deste kit. Use os procedimentos apropriados do Manual de serviço de oficina. Se o procedimento estiver para além das suas capacidades ou não dispuser das ferramentas adequadas, solicite a instalação a um concessionário Harley-Davidson. A instalação inadequada deste kit poderá provocar acidentes mortais ou lesões corporais graves. (00333b)
NOTA
Esta folha de instruções faz referência às informações do Manual de serviço. Um Manual de serviço para o seu modelo de motocicleta é necessário para esta instalação, estando disponível em um distribuidor Harley-Davidson.
Conteúdo do kit
Consulte a seção de peças de reposição para obter o conteúdo do kit.
INSTALAÇÃO
1. Remova o conjunto da roda dianteira existente. Guarde o eixo, a porca do eixo, o disco de freio e os espaçadores da roda para a instalação do kit. Consulte a seção RODA DIANTEIRA do Manual de serviço. Para os modelos FLSTC e FLSTN: Descarte a calota estilo lua. Para os modelos FXSTD: Descarte o espaçador chanfrado.
2. Veja a Figura 1. Instale o conjunto da haste da válvula (D) na roda. Consulte a seção PNEUS do Manual de serviço.
NOTA
Instale primeiro o rolamento primário usando o Manual de serviço apropriado e o EXTRATOR E INSTALADOR DE ROLAMENTO DA RODA.
Para os kits 40720-07 e 40721-08:
  • O lado esquerdo da roda tem uma ranhura usinada na face do cubo para identificá-lo como o lado do disco do freio e do rolamento primário.
  • Instale a roda de modo que a haste da válvula fique no lado direito da motocicleta.
Para os kits 40738-07 e 40743-07:
  • O lado esquerdo da roda tem uma ranhura usinada na face e marcações no cubo para identificá-lo como o lado do rolamento primário. O kit 40743-07 também tem uma seta marcada no cubo para indicar a direção da rotação.
  • Para modelos de disco duplo, instale os discos do freio conforme o Manual de serviço. A calota cromada (2) não é usada.
  • Para modelos de disco simples, instale os discos do freio conforme o Manual de serviço. A calota cromada (2) é instalada no lado oposto da roda de onde está o disco de freio.
  • Para o kit 40738-07: O peso bruto nominal do eixo não é afetado pela instalação desta roda num veículo originalmente equipado com rodas de 21 pol.
  • Para o kit 40743-07: O peso bruto nominal do eixo não é afetado pela instalação desta roda num veículo equipado com uma roda de 19 pol.
Para o kit 40744-07:
  • O lado direito da roda tem uma ranhura usinada na face do cubo para identificá-lo como o lado do rolamento primário. Uma seta é fundida no lado esquerdo do cubo para indicar a direção da rotação.
  • Para os modelos FX Softail anos 2007 e posteriores e FXDWG anos 2008 e posteriores: O lado esquerdo da roda é o lado do rolamento primário. Para todos os outros modelos, o lado direito da roda é o lado do rolamento primário.
  • Para os modelos FXSTS: O disco do freio está no lado direito da roda.
  • Todos os demais modelos: O disco do freio está no lado esquerdo da roda.
AVISO
Não reutilize os parafusos dos discos/rotores de travões. A reutilização destes parafusos pode causar perda de torque e danos aos componentes dos travões. (00319c)
3. Monte os componentes do kit de instalação da roda e o(s) disco(s) de freio na roda usando a tabela de peças de reposição apropriada. Consulte a seção RODA DIANTEIRA do Manual de serviço.
4. Para os modelos FLSTC e FLSTN: Instale o kit de roda e o espaçador da roda do lado direito fornecidos no kit de instalação. Consulte a seção RODA DIANTEIRA do Manual de serviço. Para os modelos FXSTD: Instale o kit de roda e o espaçador esquerdo original da roda. Consulte a seção RODA DIANTEIRA do Manual de serviço. Instale o espaçador do kit no lugar do espaçador de eixo chanfrado descartado no passo 1. Para os modelos FXSTS: Instale o espaçador do kit de instalação no lado esquerdo, entre o espaçador original do eixo e o garfo. Para todos os outros modelos: Instale os espaçadores da roda removidos anteriormente. Consulte a seção RODA DIANTEIRA do Manual de serviço.
5. Instale a roda dianteira (1) e o eixo e a porca do eixo originais. Consulte a seção RODA DIANTEIRA do Manual de serviço.
MANUTENÇÃO E LIMPEZA
As peças cromadas devem ser limpas regularmente para que mantenham o seu brilho original.
  1. Limpe as superfícies da roda com sujeira pesada usando o limpador de roda e pneu Harley-Davidson aplicado com o pincel para roda e raios Harley.
  2. Limpe completamente o cromado com um limpador de cromados de boa qualidade, como o limpador de cromados Harley Bright.
  3. Após limpar e polir, vede o acabamento com um selante de boa qualidade, como o polidor e selante Harley Glaze.
PEÇAS DE REPOSIÇÃO

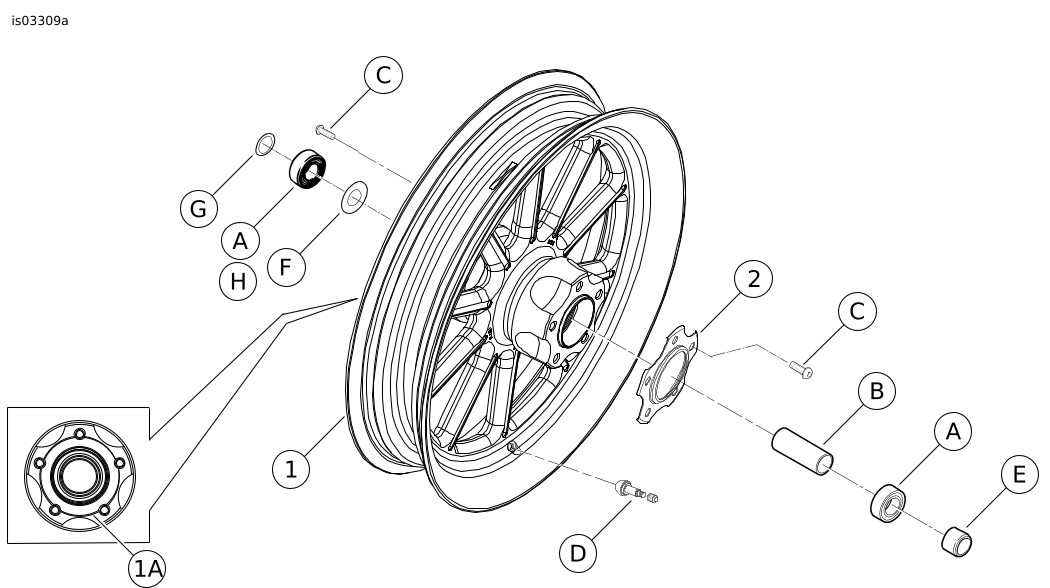

Figura 1. Peças de reposição: roda dianteira Revolver (roda de 16 pol. mostrada)
Tabela 1. Tabela de peças de reposição
Kit
Kit de instalação
Item
Descrição (quantidade)
Peça N.o
40721-08
1
Roda
Não é vendida separadamente
1A
Ranhura usinada
Não é vendida separadamente
Itens que requerem aquisição separada:
Modelos Touring anos 2000 a 2007
43848-08
Adaptação dianteira 16 x 3 pol.
A
Rolamento (2)
9247
B
Luva, espaçadora do rolamento
43517-00
C
Parafusos (10)
3655A
D
Haste da válvula
43206-01
Descarte os seguintes componentes que foram fornecidos com este kit de instalação mas não são necessários para esta adaptação:
Luva, espaçadora do rolamento
43633-06
Luva, espaçadora do rolamento
43641-01
Luva, espaçadora do rolamento
43755-04
Parafuso, TORX® (10)
3762M
Arruela (10)
6966M
Haste da válvula
43157-83A
Modelos Touring ano 2008 e posteriores sem ABS
43851-08
Adaptação dianteira 16 x 3 pol.
A
Rolamento (2)
9276
B
Luva, espaçadora do rolamento
41900-08
C
Parafusos (10)
3655A
D
Haste da válvula
43206-01
F
Calço, rolamento (instale sob o rolamento primário)
43903-08
Descarte os seguintes componentes que foram fornecidos com este kit de instalação mas não são necessários para esta adaptação:
Calço, rolamento
43315-07
Luva, espaçadora do rolamento
41349-07
Espaçador, eixo
41695-07
Espaçador, eixo
41504-07
Haste da válvula
43157-83A
Modelos Touring ano 2008 e posteriores com ABS
41454-08
Adaptação dianteira 16 x 3 pol.
A
Rolamento
9276
B
Luva, espaçadora do rolamento
41900-08
C
Parafusos (10)
3655A
D
Haste da válvula
43206-01
F
Calço, rolamento (instale sob o rolamento primário)
43903-08
H
Rolamento, ABS (o lado vermelho deve estar
voltado para dentro)
9252
Descarte os seguintes componentes que foram fornecidos com este kit de instalação mas não são necessários para esta adaptação:
Calço, rolamento
41450-08
Luva, espaçadora do rolamento
41748-08
Parafuso, TORX (10)
3762M
Arruelas (10)
6966M
Haste da válvula
43157-83A
Tabela 2. Tabela de peças de reposição
Kit
Kit de instalação
Item
Descrição (quantidade)
Peça N.o
40720-07
1
Roda
Não é vendida separadamente
1A
Ranhura usinada
Não é vendida separadamente
Itens que requerem aquisição separada:
Modelos FLST, FLSTC, FLSTF e FLSTN anos 2000 a 2006. (menos o FLSTFSE2 ano 2006)
  • Para modelos FLSTC e FLSTN: Espaçador da roda (peça N o 43617-00A) está incluído para substituir a calota estilo lua.
43833-07
Adaptação dianteira 16 x 3 pol.
A
Rolamento (2)
9267
B
Luva, espaçadora do rolamento
43608-00
C
Parafusos (5)
3655A
D
Haste da válvula
43206-01
E
Espaçador, eixo (somente nos modelos FLSTC e FLSTN)
43617-00A
Descarte os seguintes componentes que foram fornecidos com este kit de instalação mas não são necessários para esta adaptação:
Luva, espaçadora do rolamento
43536-00
Luva, espaçadora do rolamento
43613-00
Haste da válvula
43157-83A
Espaçador, eixo
43313-98
Espaçador, eixo
40910-00A
Parafusos (5)
3655A
FLSTC e FLSTN ano 2007 e posteriores
  • Para modelos FLSTC e FLSTN: Espaçador da roda (peça N o 41695-07) está incluído para substituir a calota estilo lua.
43851-08
Adaptação dianteira 16 x 3 pol.
A
Rolamento (2)
9276
B
Luva, espaçadora do rolamento
41349-07
C
Parafusos (5)
3655A
D
Haste da válvula
43206-01
E
Espaçador, eixo (somente nos modelos FLSTN e FLSTC)
41695-07
F
Calço, rolamento (instale sob o rolamento primário [lado esquerdo])
43315-07
Descarte os seguintes componentes que foram fornecidos com este kit de instalação mas não são necessários para esta adaptação:
Calço, rolamento
43903-08
Luva, espaçadora do rolamento
41900-08
Espaçador, eixo
41504-07
Haste da válvula
43157-83A
Parafusos (5)
3655A
Tabela 3. Tabela de peças de reposição
Kit
Kit de instalação
Item
Descrição (quantidade)
Peça N.o
40744-07
1
Roda
Não é vendida separadamente
1A
Ranhura usinada
40859-05
2
Calota
Não é vendida separadamente
Itens que requerem aquisição separada:
Modelo FX Softail anos 2000 a 2006 (exceto FXSTDSE) e FXDWG anos 2000 a 2005
  • Para os modelos FXSTS: Instale o espaçador (peça N.o 43313-98) no lado esquerdo do veículo entre o espaçador original da roda e o garfo.
  • Para os modelos FXSTD: Espaçador da roda (peça N.o 40910-00A) está incluído para substituir o espaçador chanfrado.
43833-07
Adaptação dianteira 21W x 2,15 pol.
A
Rolamento (2)
9267
B
Luva, espaçadora do rolamento
43536-00
C
Parafusos (10)
3655A
D
Haste da válvula
43206-01
E
Espaçador, eixo (somente FXSTD)
40910-00A
G
Espaçador, eixo (somente FXSTS)
43313-98
Descarte os seguintes componentes que foram fornecidos com este kit de instalação mas não são necessários para esta adaptação:
Luva, espaçadora do rolamento
43608-00
Luva, espaçadora do rolamento
43613-00
Haste da válvula
43157-83A
Espaçador, eixo
43617-00A
FXDWG anos 2006 e 2007
43848-08
Adaptação dianteira 21 x 2,15 pol.
A
Rolamento (2)
9247
B
Luva, espaçadora do rolamento
43633-06
C
Parafusos (10)
3655A
D
Haste da válvula
43206-01
Descarte os seguintes componentes que foram fornecidos com este kit de instalação mas não são necessários para esta adaptação:
Luva, espaçadora do rolamento
43517-00
Luva, espaçadora do rolamento
43755-04
Luva, espaçadora do rolamento
43641-01
Parafusos, TORX® (10)
3762M
Arruelas (10)
6966M
Haste da válvula
43157-83A
Modelo FX Softail ano 2007 e posteriores
  • Para os modelos FXSTD ano 2007 e posteriores: Espaçador da roda (peça N.o 41504-07) está incluído para substituir o espaçador chanfrado.
  • O lado esquerdo da roda é o lado do rolamento primário para esta adaptação.
43851-08
Adaptação dianteira 21 x 2,15 pol.
A
Rolamento (2)
9276
B
Luva, espaçadora do rolamento
41349-07
C
Parafusos (10)
3655A
D
Haste da válvula
43206-01
E
Espaçador, eixo (somente FXSTD)
41504-07
F
Calço, rolamento (instale sob o rolamento primário [lado esquerdo])
43315-07
Descarte os seguintes componentes que foram fornecidos com este kit de instalação mas não são necessários para esta adaptação:
Calço, rolamento
43903-08
Luva, espaçadora do rolamento
41900-08
Espaçador, eixo
41695-07
Haste da válvula
43157-83A
Tabela 4. Tabela de peças de reposição
Kit
Kit de instalação
Item
Descrição (quantidade)
Peça N.o
40743-07
1
Roda
Não é vendida separadamente
1A
Ranhura usinada
Não é vendida separadamente
2
Calota
40859-05
Itens que requerem aquisição separada:
Modelos XL anos 2000 a 2007 e Dyna anos 2000 a 2003 (exceto FXDWG)
43833-07
Adaptação dianteira 21N x 2,15 pol.
A
Rolamento (2)
9267
B
Luva, espaçadora do rolamento
43613-00
C
Parafusos (10)
3655A
D
Haste da válvula
43206-01
Descarte os seguintes componentes que foram fornecidos com este kit de instalação mas não são necessários para esta adaptação:
Luva, espaçadora do rolamento
43536-00
Luva, espaçadora do rolamento
43608-00
Haste da válvula
43157-83A
Espaçador, eixo
43313-98
Espaçador, eixo
40910-00A
Espaçador, eixo
43617-00A
Modelos Dyna anos 2004 e 2005 (exceto FXDWG)
43848-08
Adaptação dianteira 21N x 2,15 pol.
A
Rolamento (2)
9247
B
Luva, espaçadora do rolamento
43755-04
C
Parafusos (10)
3655A
D
Haste da válvula
43206-01
Descarte os seguintes componentes que foram fornecidos com este kit de instalação mas não são necessários para esta adaptação:
Luva, espaçadora do rolamento
43517-00
Luva, espaçadora do rolamento
43633-06
Luva, espaçadora do rolamento
43641-01
Parafusos, TORX® (10)
3762M
Arruelas (10)
6966M
Haste da válvula
43157-83A
Modelos XL ano 2008 e posteriores
41452-08
Adaptação dianteira 21N x 2,15 pol.
A
Rolamento (2)
9276
B
Luva, espaçadora do rolamento
43906-08
C
Parafusos (10)
3655A
D
Haste da válvula
43206-01
F
Calço, rolamento (instale sob o rolamento primário [lado esquerdo])
43315-07
Descarte os seguintes componentes que foram fornecidos com este kit de instalação mas não são necessários para esta adaptação:
Haste da válvula
43157-83A
Tabela 5. Tabela de peças de reposição
Kit
Kit de instalação
Item
Descrição (quantidade)
Peça N.o
40738-07
1
Roda
Não é vendida separadamente
1A
Ranhura usinada
Não é vendida separadamente
2
Calota
40859-05
Itens que requerem aquisição separada:
Modelos XL anos 2000 a 2007 e Dyna anos 2000 a 2003 (exceto FXDWG)
43833-07
Adaptação dianteira 19N x 2,5 pol.
A
Rolamento (2)
9267
B
Luva, espaçadora do rolamento
43613-00
C
Parafusos (10)
3655A
D
Haste da válvula
43206-01
Descarte os seguintes componentes que foram fornecidos com este kit de instalação mas não são necessários para esta adaptação:
Luva, espaçadora do rolamento
43536-00
Luva, espaçadora do rolamento
43608-00
Haste da válvula
43157-83A
Espaçador, eixo
43313-98
Espaçador, eixo
40910-00A
Espaçador, eixo
43617-00A
Modelos Dyna anos 2004 e 2005 (exceto FXDWG)
43848-08
Adaptação dianteira 19N x 2,5 pol.
A
Rolamento (2)
9247
B
Luva, espaçadora do rolamento
43755-04
C
Parafusos (10)
3655A
D
Haste da válvula
43206-01
Descarte os seguintes componentes que foram fornecidos com este kit de instalação mas não são necessários para esta adaptação:
Luva, espaçadora do rolamento
43517-00
Luva, espaçadora do rolamento
43633-06
Luva, espaçadora do rolamento
43641-01
Parafusos, TORX® (10)
3762M
Arruelas (10)
6966M
Haste da válvula
43157-83A
Modelos XL ano 2008 e posteriores
41452-08
Adaptação dianteira 19N x 2,5 pol.
A
Rolamento (2)
9276
B
Luva, espaçadora do rolamento
43906-08
C
Parafusos (10)
3655A
D
Haste da válvula
43206-01
F
Calço, rolamento (instale sob o rolamento primário [lado esquerdo])
43315-07
Descarte os seguintes componentes que foram fornecidos com este kit de instalação mas não são necessários para esta adaptação:
Haste da válvula
43157-83A
