KIT DE INDICADORES COMBINADOS DE VELOCÍMETRO/TACÓMETRO
J047682009-03-11
GENERALIDADES
Figura 1. Título 49: Código de Estados Unidos
Generalidades (continúa)
Números de kits
Tabla 1. Modelos
Kits | Modelos |
|---|---|
74717-10 | Softail de 2008 y posteriores (excepto los FXCW/C) |
74720-10 | Road King de 2008 y posteriores (FLHR/C) |
74723-10 | Dyna de 2009 y posteriores FXDC/F |
Modelos
Este kit es un reemplazo directo del velocímetro de equipo original de los modelos enumerados anteriormente.
Manual de servicio requerido
ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondientes en el Manual de servicio. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00333b)
NOTA
En esta hoja de instrucciones se hace referencia a la información del Manual de servicio. Para esta instalación se necesita un Manual de servicio para este año/modelo de motocicleta, que está disponible en un concesionario Harley-Davidson.
Contenido del kit
Tabla 2. Contenido del kit
Descripción (cantidad) | Número de pieza |
|---|---|
Indicador, velocímetro/tacómetro 127 mm (5 pulg.) de diámetro | No se vende por separado |
Correa de cables (2) | 10006 |
Extracción del velocímetro anterior
- Encienda la motocicleta y registre la lectura del odómetro.
ADVERTENCIAPara evitar el arranque accidental del vehículo, lo que podría causar lesiones graves o la muerte, desconecte los cables de la batería (el cable negativo (-) primero) antes de continuar. (00307a)
ADVERTENCIAPrimero desconecte el cable negativo (-) de la batería. Si el cable positivo (+) llega a tocar tierra con el cable negativo (-) conectado, las chispas resultantes pueden hacer explotar la batería, lo que podría causar la muerte o lesiones graves. (00049a)
- Vea el Manual de servicio y siga las instrucciones proporcionadas para extraer el asiento y desconectar los cables de la batería, el cable negativo (-) primero. Conserve todos los elementos de sujeción de montaje del asiento.
- Quite la tuerca ciega de la consola de instrumentos (y el tornillo de montaje con la arandela plana en algunos modelos). Coloque una cubierta de servicio H-D o toallas de taller limpias sobre el tanque de combustible. Levante la consola del tanque de combustible y colóquela al revés sobre la cubierta.
- Desconecte el conector de 12 terminales [39B] de la parte trasera del velocímetro. Oprima los pestillos externos y aplique un movimiento de vaivén para separar las mitades macho y hembra.
- Quite la abrazadera trasera. Suavemente haga palanca hacia arriba en los tres pestillos para liberar la abrazadera trasera de la parte trasera del velocímetro.
- Desatornille el botón de reposición del odómetro de recorrido y libere el arnés de la abrazadera (quite el tornillo si es necesario).
- Levante la consola y quite el velocímetro viejo de la consola. Deseche el velocímetro viejo, pero guarde la junta de caucho y la abrazadera trasera para usarlas con el indicador nuevo.
- Coloque la consola en forma segura sobre la parte superior del tanque de combustible.
NOTA
Cubra el tanque de combustible con una cubierta de servicio H-D o una toalla de taller limpia para evitar dañar el acabado.
NOTA
Si es necesario, doble hacia atrás la presilla de metal para liberar el conducto del arnés de cables de la parte inferior de la consola.
NOTA
Coloque la consola en una posición segura sobre la parte superior protegida del tanque de combustible y tenga cuidado que no se caiga durante las siguientes operaciones.
Instalación y comprobación final
NOTA
Aplique líquido limpiador de vidrios o agua jabonosa a la junta del velocímetro, tanto como sea necesario, para ayudar en la instalación.
| 1. | Dé vuelta a la consola hacia arriba. | |||||
| 2. | Coloque la junta del velocímetro en su lugar, alrededor del diámetro interior del velocímetro en la consola. | |||||
| 3. | Sujete el indicador nuevo en el diámetro interior para que quede ajustado contra la junta de caucho. Gire el indicador a la posición aproximada de alineación visual. La abrazadera trasera terminará de alinearlo. | |||||
| 4. | Voltee la consola, hacia abajo. | |||||
| 5. | Instale la abrazadera trasera. Coloque la abrazadera trasera sobre la parte trasera del indicador, alineando las dos ranuras con los salientes de la consola. Presione los pestillos hasta asegurarlos en su lugar. | |||||
| 6. | Inserte el interruptor de reposición del odómetro de recorrido a través del agujero en el lado izquierdo de la consola. Conserve el arnés en la abrazadera, si se utiliza, y enrosque el botón de caucho. | |||||
| 7. | Vea Figura 2. Coloque el arnés desde el indicador y ubique el conector de 12 terminales [39B], como se muestra. Inserte cuidadosamente el conector en la parte trasera del velocímetro. Asegure el arnés con las correas de cables del kit. |

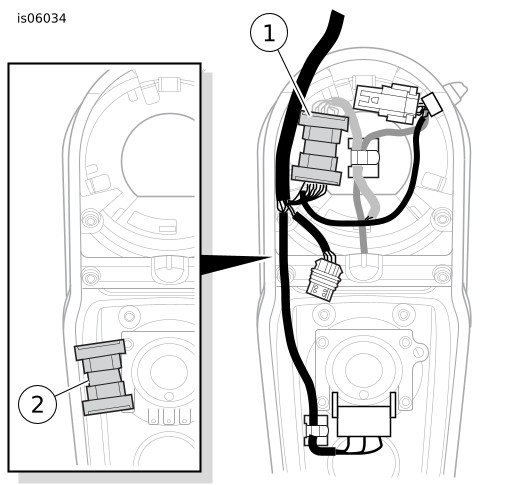

Figura 2. Ubicación del arnés del velocímetro/tacómetro | ||||
| 8. | Dé vuelta a la consola y céntrela en el tanque de combustible. Instale la tuerca ciega y apriete a 9–11,3 N·m (80–100 in-lbs). | |||||
| 9. | Aplique una capa liviana de lubricante para contactos eléctricos Harley-Davidson (número de pieza 99861-02), vaselina o material para retardar la corrosión a los bornes de la batería. Vea el Manual de servicio y siga las instrucciones que se proporcionan para volver a conectar los cables de la batería (el cable positivo primero). | |||||
| ADVERTENCIA Primero conecte el cable positivo (+) de la batería. Si el cable positivo (+) llega a tocar tierra con el cable negativo (-) conectado, las chispas resultantes pueden hacer explotar la batería, lo que podría causar la muerte o lesiones graves. (00068a) ADVERTENCIADespués de instalar el asiento, tire de este hacia arriba para comprobar que esté asegurado en su lugar. Al conducir la motocicleta, un asiento flojo podría moverse, ocasionar la pérdida del control y causar la muerte o lesiones graves. (00070b) | ||||||
| 10. | Vea el Manual de servicio y siga las instrucciones proporcionadas para instalar el asiento. | |||||
| ADVERTENCIA Asegúrese de que el faro delantero, la luz trasera y de parada, y las señales de giro estén funcionando correctamente antes de conducir. La visibilidad limitada de otros conductores por parte del motociclista puede ser la causa de muerte o lesiones graves. (00478b) | ||||||
| 11. | Gire el interruptor/llave a IGN (encendido), pero no arranque la motocicleta. Revise si funcionan correctamente la señal de giro, la luz de freno y la luz trasera. | |||||
| 12. | Verifique que el velocímetro y el tacómetro funcionen correctamente. |
NOTA
En ciertos kits, el odómetro se seguirá mostrando cuando el encendido esté en la posición OFF (apagado).
Inicialización
Después de instalar el nuevo indicador, se debe llenar por completo el tanque de combustible del vehículo para que se pueda iniciar correctamente la función de rango de combustible (kilómetros/millas hasta que se vacíe el tanque).
Durante el consumo del primer tanque lleno de combustible, el software del indicador empezará el proceso de aprender sus patrones de conducción y con el tiempo personalizará los cálculos de rango de combustible según sus características particulares de conducción.
NOTA
Después de llenar el tanque de combustible, la función del rango no se actualizará hasta que el vehículo vuelva a funcionar a velocidades normales.
Presione y sostenga el interruptor de reposición “Trip” (recorrido) para cambiar la pantalla entre “Mile” (millas) o “Kilo” (kilómetros).
