SCREAMIN’ EAGLE PRO TC 1856 cm³ (113 in³) OMBOUWSET
J044072007-06-29
ALGEMEEN
Setnummers
27526-08 (zilver) en 27525-08 (zwart)
Modellen
Voor informatie over de modelgeschiktheid, raadpleegt u de P&A-catalogus of het gedeelte Parts and Accessories (onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).
OPMERKING
Deze set kan niet worden geïnstalleerd op 1800 cm³ (110 in³) CVO-modellen of Twin Cam-modellen die eerder werden ge-upgrade met een 1800 cm³ (110 in³)-motor.
Deze set past niet op Dyna-modellen van modeljaar 2008.
Vereiste aanvullende onderdelen
Voor deze set moet de bevestigingsset voor de nokkenaandrijving (25566-06) afzonderlijk worden aangeschaft. Bij deze set is tevens een ACR overlay-draadboomset (70623-06) nodig, behalve bij Touring-modellen van modeljaar 2008, waarbij de ACR overlay-draadboomset 70623-08 nodig is. Deze sets zijn bij elke Harley-Davidson dealer verkrijgbaar.
De afzonderlijke aanschaf van de carter-uitboorgereedschapsset (94419-06) wordt aanbevolen voor het installeren van deze hoge-prestatie motorblok-ombouwset.
OPMERKING
De carter-uitboorgereedschapsset (94419-06) bevat ook een aangepaste bovenste middenschroef (1093), om te garanderen dat het carter-uitboorgereedschap niet beschadigd wordt tijdens het installeren van de ombouwset. Deze schroef is ook afzonderlijk verkrijgbaar bij een Harley-Davidson dealer, voor het geval u uw eigen uitboorgereedschap wilt gebruiken.
Zie de betreffende hoofdstukken in de servicehandleiding voor de speciale gereedschappen die nodig zijn voor het installeren van deze set.
Voor een correcte montage van deze set is het tevens vereist dat de ECM met behulp van de EFI Race Tuner-set gekalibreerd wordt. Raadpleeg de Screamin’ Eagle Pro catalogus of neem contact op met een Harley-Davidson dealer.
WAARSCHUWINGDe veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)
OPMERKING
In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Voor deze installatie is een servicehandleiding voor uw model motorfiets vereist. Deze is verkrijgbaar bij een Harley-Davidson dealer.
Setinhoud
OPMERKING
Deze ombouwset is alleen voor hoge-prestatie of racetoepassingen bedoeld en de verkoop of het gebruik ervan bij motorvoertuigen waarvan de uitstoot van vervuilende gassen beheerst moet worden, is onwettig. Deze set kan de beperkte voertuiggarantie beperken of ongeldig maken. Vermogensonderdelen die met het motorblok in verband staan, zijn alleen voor de ervaren bestuurder bedoeld.
VERWIJDEREN
Gereedmaken voor onderhoud
| 1. | Plaats de motorfiets op een geschikte hefinrichting. OPMERKING Als de motorfiets is uitgerust met het Harley-Davidson Smart-alarmsysteem, raadpleegt u de gebruikershandleiding voor instructies om deze buiten werking te stellen. | |
| 2. | Verwijder het zadel volgens de instructies in de servicehandleiding. | |
| WAARSCHUWING Tijdens het uitvoeren van servicewerkzaamheden aan het brandstofsysteem is roken verboden en zijn open vuren en vonken in de nabijheid niet toegestaan. Benzine is uitermate ontvlambaar en zeer explosief, wat ernstig of dodelijk letsel tot gevolg kan hebben. (00330a) | ||
| 3. | Verwijder de brandstoftank volgens de instructies in de servicehandleiding. | |
| 4. | Verwijder de Maxi®-zekering. Raadpleeg de servicehandleiding voor uw model motorfiets. |
Verwijderen van de motoronderdelen
- Verwijder het aanwezige luchtfilter. Zie LUCHTFILTER VERWIJDEREN in de servicehandleiding.
- Verwijder het aanwezige uitlaatsysteem. Zie UITLAATSYSTEEM VERWIJDEREN in de servicehandleiding.
- Verwijder het motorblok van het frame volgens de instructies in de servicehandleiding.
- Demonteer het bovenste en onderste uiteinde van de motor. Raadpleeg hiervoor het betreffende hoofdstuk MOTORBLOK in de servicehandleiding.
- Verwijder de aanwezige membraamveer van de koppeling. Zie KOPPELING VERWIJDEREN in de servicehandleiding.
BEWERKEN VAN HET CARTER
MEDEDELING
De procedures in dit instructieblad moeten worden uitgevoerd door iemand die ervaring heeft met precisiemeettechnieken. Als niet wordt voldaan aan de vereiste toleranties in dit instructieblad, kan dat schade aan het motorblok tot gevolg hebben. (00511b)
Voorbereiding voor het doorboren van het carter
OPMERKING
Harley-Davidson raadt aan om bij de eindmontage van de motor, de standaard (OE) cilindertapeinden te vervangen door Screamin’ Eagle tapeinden met grote treksterkte (16505-01).
- Verwijder de cilindertapeinden van het motorcarter.
- Dek alle lagers en oliegaten af om te voorkomen dat er vuil en verontreinigingen in komen.
- Controleer en reinig de pasvlakken van het motorcarter.
- Raadpleeg het instructieblad -J02635 voor het uitboren van het carter en voor aanpassingen die nodig zijn voor het installeren van de grotere cilinderboring-set (diameter 4,060 inch).
OPMERKING
Ter voorkoming van beschadiging van het carterboorgereedschap kunt u het beste de bovenste middenschroef vervangen door een aangepaste bovenste middenschroef (1093). Deze schroef bevindt zich in de gereedschapsset voor het doorboren van het carter (94419-06) en is afzonderlijk verkrijgbaar bij een Harley-Davidson dealer.
INSTALLEREN
Installeren van de motor- en koppelingsonderdelen
- Zie Afbeelding 3. Controleer de naaldlagers van de nokkenas (7) en vervang ze indien nodig.
- Zie Afbeelding 1 t/m Afbeelding 3. Monteer het bovenste en onderste uiteinde van de motor met behulp van onderdelen uit de set. Raadpleeg hiervoor de Instructiebladen -J04418, -J03501 en de betreffende MOTORBLOK-hoofdstukken in de servicehandleiding.
- Installeer het motorblok in het frame volgens de instructies in de servicehandleiding.
- Installeer de membraamveer uit de set op de koppeling. Zie KOPPELING INSTALLEREN in de servicehandleiding.
- Installeer het uitlaatsysteem. Zie UITLAATSYSTEEM INSTALLEREN in de servicehandleiding.
- Installeer het luchtfilter. Zie LUCHTFILTER INSTALLEREN in de servicehandleiding.
Installeer de ACR overlay-draadboom
Raadpleeg het instructieblad uit de ACR overlay-draadboomset.
Eindmontage
| 1. | Touring-modellen: Installeer de Maxi-zekering. Dyna-modellen: Installeer de Maxi-zekering. Softail-modellen: Installeer de Maxi-zekering. | |
| 2. | Installeer de brandstoftank volgens de instructies in de servicehandleiding. | |
| 3. | Installeer het zadel volgens de instructies in de servicehandleiding. | |
| WAARSCHUWING Trek het zadel na de montage even omhoog om er zeker van te zijn dat het in de positie is vergrendeld. Tijdens het rijden kan een loszittend zadel verschuiven, waardoor men de controle over de motorfiets kan verliezen met mogelijk ernstig of dodelijk letsel tot gevolg. (00070b) MEDEDELING De ECM moet na de montage van deze set opnieuw worden gekalibreerd. Als de ECM niet opnieuw gekalibreerd wordt, kan dit ernstige schade toebrengen aan het motorblok. (00399b) | ||
| 4. | Download de nieuwe ECM-kalibratie met behulp van de EFI Race Tuner-set. Raadpleeg de Screamin’ Eagle Pro catalogus of neem contact op met een Harley-Davidson dealer. | |
| 5. | Start de motor en laat hem draaien. Herhaal dit meerdere keren om ervoor te zorgen dat de motor goed werkt. |
Bediening
Zie REGELS BIJ INRIJDEN in de gebruikershandleiding voor instructies voor het inrijden van de motorfiets.
SERVICEONDERDELEN

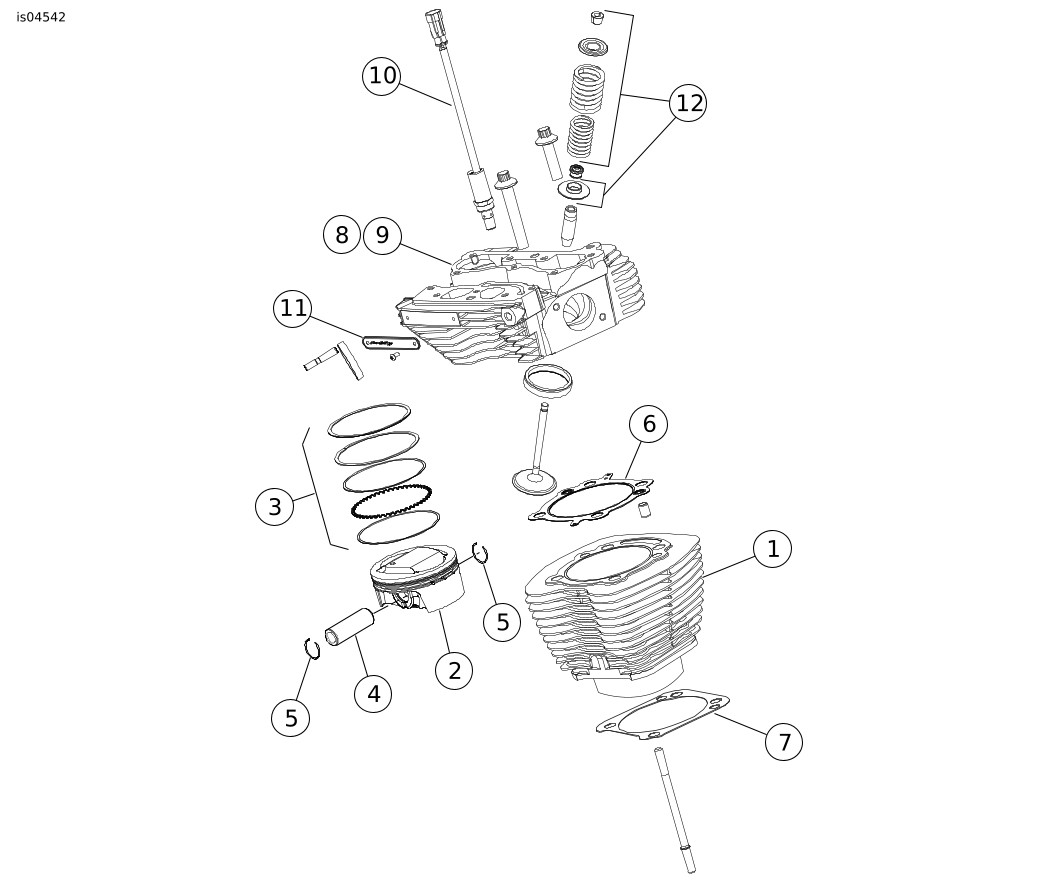

Afbeelding 1. Serviceonderdelen: Screamin’ Eagle Pro TC 1856 cm³ (113 in³) ombouwset
Tabel 1. Serviceonderdelentabel: Screamin’ Eagle PRO TC 1856 cm³ (113 in³) ombouwset
Item | Beschrijving (aantal) | Onderdeelnummer | Item | Beschrijving (aantal) | Onderdeelnummer | |
|---|---|---|---|---|---|---|
1 | Cilinder (diameter 4,060 inch) (zwart) (2) (gebruikt in set 16550-04) | 16562-04 (voor) | 7 | Pakking, cilinderbasis (2) | 16736-04 | |
16563-04 (achter) | 8 | Cilinderkop, voor (zwart) | Niet afzonderlijk verkrijgbaar | |||
Cilinder (diameter 4,060 inch) (zilver) (2) (gebruikt in set 16551-04) | 16564-04 (voor) | Cilinderkop, voor (zilver) | Niet afzonderlijk verkrijgbaar | |||
16580-04 (achter) | 9 | Cilinderkop, achter (zwart) | Niet afzonderlijk verkrijgbaar | |||
2 | Zuiger (2) | Niet afzonderlijk verkrijgbaar | Cilinderkop, achter (zilver) | Niet afzonderlijk verkrijgbaar | ||
3 | Zuigerveerset (2) | 22526-04 | 10 | Automatische decompressie (ACR) | 28861-07 | |
4 | Zuigerpen (2) | 22455-03 | 11 | Medaillon, cilinderkop (2) | 16897-07 | |
5 | Zuigerpen met circlip (4) | 22456-03 | 12 | Race-klepveerset | 18281-02 | |
6 | Pakking, cilinderkop (2) | 16104-04 | ||||
Opmerkingen: Cilindersets (16550-04 en 16551-04) bevat items 1, 6 en 7. Zuigerset (22571-07) bevat items 2 t/m 5. Item 5 zit ook in de pakkingsset voor motorrevisie (17053-99B). Raadpleeg voor cilinderkoponderdelen (8, 9) de onderdelencatalogi 2008 FLHTCUSE3 (99428-08), 2008 FXDSE2 (99430-08) en 2008 FXSTSSE2 (99458-08), voor service-onderdeelnummers (machinaal bewerkt, met zittingen en geleidingen). | ||||||
Afbeelding 2. Serviceonderdelen: Screamin’ Eagle Pro TC 1856 cm³ (113 in³) ombouwset
Tabel 2. Serviceonderdelen: Screamin’ Eagle Pro TC 1856 cm³ (113 in³) ombouwset
Item | Beschrijving (aantal) | Onderdeelnummer | Item | Beschrijving (aantal) | Onderdeelnummer | |
|---|---|---|---|---|---|---|
1 | Pakking, onderkant tuimelaarkap (2) | 16719-99A | 9 | Pakking, luchtinlaat (2) | Niet afzonderlijk verkrijgbaar | |
2 | Pakking, bovenkant tuimelaarkap (2) | 17386-99A | 10 | Parapluklep (2) | 26858-99 | |
3 | Pakking, klepstoterkap (2) | 18635-99B | 11 | Filterelement, luchtinlaat (2) | 63815-99 | |
4 | O-ring, middelste afdekking klepstoterstang (4) | 11132A | 12 | Keerring, EFI-inlaat (2) (niet afgebeeld) | 29995-86B | |
5 | O-ring, onderste afdekking klepstoterstang (4) | 11145A | 13 | Keerring, MAP-sensor (2) (niet afgebeeld) | 11291 | |
6 | O-ring, bovenste afdekking klepstoterstang (4) | 11293 | 14 | Veer, koppelingsmembraam (niet afgebeeld) | 37951-98 | |
7 | O-ring, tuimelaararmsteun (2) | 11270 | Opmerkingen: Luchtinlaatpakkingsset (17162-03) bevat items 8 t/m 11. Items 1 t/m 13 zitten in de motorrevisieset (17053-99B). | |||
8 | Pakking, luchtinlaat (2) | Niet afzonderlijk verkrijgbaar | ||||
Afbeelding 3. Serviceonderdelen: Screamin’ Eagle Pro TC 1856 cm³ (113 in³) ombouwset
Tabel 3. Serviceonderdelentabel: Screamin’ Eagle Pro TC 1856 cm³ (113 in³) ombouwset
Item | Beschrijving (aantal) | Onderdeelnummer | Item | Beschrijving (aantal) | Onderdeelnummer | |
|---|---|---|---|---|---|---|
1 | Pakking, nokkenaskap | 25244-99A | 10 | O-ring, paspen carterring (2) | 26432-76A | |
2 | Onderlegring | Niet afzonderlijk verkrijgbaar | 11 | O-ring, zuigerkoeling (2) | 11140 | |
3 | Dopschroef, geflensd | Niet afzonderlijk verkrijgbaar | 12 | Sluitring, intern | 35114-02 | |
4 | Sluitring | 11461 | 13 | O-ring, paspen carter (2) | 11273 | |
5 | Nokkenas, voor | Niet afzonderlijk verkrijgbaar | 14 | Keerring, hoofdolielager | 12068 | |
6 | Nokkenas, achter | Niet afzonderlijk verkrijgbaar | 15 | Schroef, middenboven voor carter, lang | 1085 | |
7 | Lager, naald (2) (moet indien nodig apart worden aangeschaft) | 9215 | 16 | Schroef, aangepast, carterboring (niet afgebeeld) (apart te verkrijgen) | 1093 | |
8 | O-ring, tussen oliepomp en nokkenasplaat | 11293 | 17 | Vliegwiellager, tandwielas (niet afgebeeld) | 24004-03A | |
9 | O-ring, tussen nokkenasplaat en carter (2) | 11301 | ||||
Opmerkingen: Cilindersets (16550-04 en 16551-04) bevat items 15 en 17. De bevestigingsset voor de nokkenaandrijving (25566-06) bevat items 2 en 3. Items 8 t/m 14 zitten in de pakkingsset voor motorrevisie (17053-99B). Cilinderset bevat items 15 en 17. Items 5 en 6 zijn verkrijgbaar in de nokkenset (25476-06). | ||||||
