TRYKKNAP TIL ÅBNING AF BRÆNDSTOFDÆKSEL

J047122019-07-19

GENERELT

Reparationssætnummer

53919-04B

Modeller

Find oplysninger om, hvilke modeller delen passer til, i P&A-detailkataloget eller afsnittet "Parts and Accessories" (Reservedele og tilbehør) på www.harley-davidson.com (kun på engelsk).

Sættets indhold

Se Figur 1 og Tabel 1.

MONTERING

Åbn brændstofdækslet. Afmonter og kassér låsebolt og møtrikken.
Se Figur 1 . Monter tryklåsen (2) og møtrikken (1) på brændstofdækslet.
Afmonter skruerne (A), og udskift monteringsklemmen med hængselbeslaget (3) fra sættet. Installer låseskruerne. Overspænd den ikke.
Luk brændstofdækslet. Det kræver et let tryk at lukke brændstofdækslet, fordi det nu er fjederbelastet.

BEMÆRK

For at sikre at trykknappen glider let, skal du sprøjte smøremiddel på mekanismen efter behov.

RESERVEDELE

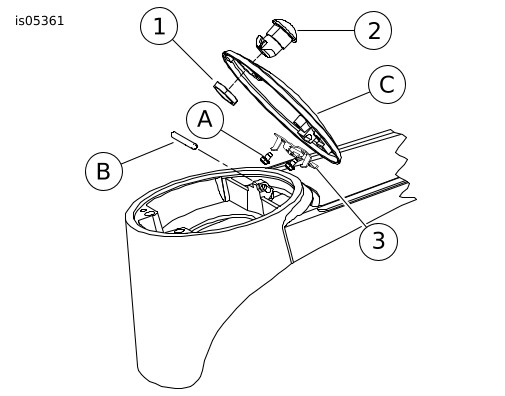

Figur 1. Reservedele: Trykknap til åbning af brændstofdæksel

Tabel 1. Reservedele

Punkt	Beskrivelse (antal)	Delnummer
1	Sekskantmøtrik	84850-92
2	Brændstofdæksel, trykknap	Sælges ikke separat
3	Clips til montering af hængsel	10334
Dele, der er nævnt i teksten, men ikke er inkluderet i sættet.
A	Skrue (2)
B	Hængselstift
C	Benzinklap
