ปุ่มกดเปิดฝาถังน้ำมันบนคอนโซล
J047122019-07-19
ทั่วไป
หมายเลขชุดอุปกรณ์
53919-04B
รุ่น
สำหรับข้อมูลที่สอดคล้องกับแต่ละรุ่น โปรดดูที่แคตตาล็อกขายปลีกของ P&A หรือส่วนชิ้นส่วนและอุปกรณ์เสริมของ www.harley-davidson.com (ภาษาอังกฤษเท่านั้น)
การติดตั้ง
- เปิดฝาถังน้ำมัน ถอดตัวล็อกและน็อตแบบมาตรฐานออกแล้วทิ้งไป
- ดู รูปภาพ 1 ติดตั้งตัวล็อกปุ่มกด (2) และน็อต (1) บนฝาถังน้ำมัน
- ถอดสกรู (A) และเปลี่ยนคลิปตัวยึดบานพับแบบมาตรฐานเป็นคลิปตัวยึดบานพับ (3) จากชุดอุปกรณ์ ติดตั้งสกรูแบบมาตรฐาน อย่าขันให้แน่นเกินไป
- ปิดฝาถังน้ำมัน การปิดฝาถังน้ำมันจะต้องออกแรงดันเล็กน้อย เนื่องจากขณะนี้มีสปริงกดอยู่ด้วย
หมายเหตุ
ให้พ่นสารหล่อลื่นบางๆ บนชิ้นส่วนกลไกตามที่จำเป็น เพื่อให้ชุดประกอบตัวล็อกปุ่มกดทำงานโดยไม่ติดขัด
อะไหล่สำรอง

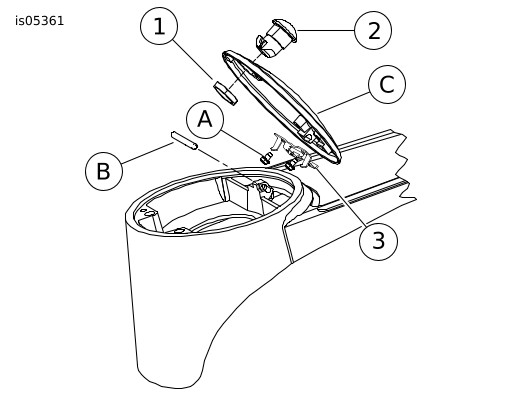

รูปภาพ 1 อะไหล่สำรอง: ปุ่มกดเปิดฝาถังน้ำมันบนคอนโซล
ตาราง 1 ชิ้นส่วนอะไหล่
รายการ | คำอธิบาย (จำนวน) | หมายเลขชิ้นส่วน |
|---|---|---|
1 | น็อต หกเหลี่ยม | 84850-92 |
2 | เปิดฝาถังน้ำมัน, ปุ่มกด | ไม่มีขายแยกต่างหาก |
3 | คลิป, ยึดบานพับ | 10334 |
รายการที่ระบุอยู่ในข้อความ แต่ไม่อยู่ในชุดอุปกรณ์มีดังต่อไปนี้ | ||
ก | สกรู (2) | |
ข | หมุดบานพับ | |
ค | ประตูน้ำมันเชื้อเพลิง | |
