Kit de caja de herramientas para el lado izquierdo
J042352009-07-02
GENERALIDADES
Kit número
64230-08, 64216-09
Modelos
Para obtener información de la adaptación a los modelos, vea el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección de Piezas y accesorios en www.harley-davidson.com (inglés solamente).
Piezas adicionales requeridas
Para los modelos con apoyapiés del pasajero: Para la instalación correcta de este kit, es necesaria la compra por separado del Kit de espaciador hexagonal (49352-00). El Kit de espaciador hexagonal no es necesario si el Kit de la caja de herramientas está instalado en modelos con un Kit de placa apoyapiés del pasajero (50602-00). Estos kits están disponibles en un concesionario Harley-Davidson.
Para el FLSTSB: Para la instalación de este kit es necesaria la compra por separado del tornillo con cabeza de botón (94399-92T), la arandela cromada (6595HB) y fijatornillos y sellador Loctite® 262 (azul) Threadlocker and Sealant. Consulte un concesionario Harley-Davidson.
NOTA
El mecanismo de la cerradura acepta todas las llaves de encendido estilo cilindro Harley-Davidson.
Contenido del kit
INSTALACIÓN
NOTA
Tenga cuidado de no rayar la superficie de la caja de herramientas al realizar esta instalación.
1. Vea Figura 1. Sujete la caja de herramientas (1) a la pieza de soporte de montaje de la caja de herramientas (3) usando los tres tornillos con cabeza troncocónica (4) y las tuercas de seguridad (5).
2. Para los modelos equipados con placas apoyapiés del pasajero:
a. Vea Figura 1. Quite el tornillo que asegura el conjunto de la placa apoyapiés del pasajero a la estructura (E).
b. Quite el conjunto de la placa apoyapiés. Vea el kit de placas apoyapiés del pasajero (50602-00) para las instrucciones. Observe la orientación de la placa apoyapiés para la instalación del kit. Guarde las piezas para la instalación del kit.
3. Para los modelos equipados con placas apoyapiés del pasajero:
a. Vea Figura 1. Extraiga el anillo de retención (F), el pasador de horquilla (G), la arandela de presión (H) y el apoyapiés (J).
b. Extraiga el tornillo (K) que asegura el soporte del apoyapiés (L) a la estructura (E).
4. Instale la pieza de soporte de montaje de la caja de herramientas de la siguiente manera:
a. Extraiga y deseche uno de los tornillos (A) y las arandelas (B) de soporte del guardabarros. Extraiga un tornillo y una arandela solamente.
b. Del kit, instale la pieza de soporte de montaje (3), una arandela cromada (7) y un tornillo cromado (8). Apriete el tornillo a mano.
c. Retire y deseche el tornillo original (A) y la arandela (B) restantes del soporte del guardabarros.
d. Gire la pieza de soporte de montaje en línea con el agujero restante e instale la arandela cromada (7) y el tornillo cromado (8) del kit. Apriete el tornillo a mano.
ADVERTENCIA
Los tacos apoyapiés deben doblarse hacia arriba y hacia la parte trasera de la motocicleta al golpearlos. No ajustar los tacos apoyapiés para que se doblen hacia arriba y hacia atrás podría causar la muerte o lesiones graves. (00366a)
5. Para los modelos equipados con placas apoyapiés del pasajero:Para los modelos equipados con placas apoyapiés del pasajero:Para el FLSTSB sin apoyapiés del pasajero:
a. Vea Figura 1. Instale el kit de espaciadores hexagonales (49352-00) siguiendo las instrucciones incluidas con el kit.
b. Instale el soporte del apoyapiés (L) y el apoyapiés (J) en el espaciador (M).
c. Vea Figura 1. Coloque el conjunto de la placa apoyapiés (del kit 50602-00) en la parte superior de la pieza de soporte de montaje de la caja de herramientas (3) con la misma orientación que tenía antes de la extracción.
d. Instale el tornillo del conjunto de la placa apoyapiés del pasajero y apriételo a 47,5–61 N·m (35–45 ft-lbs).
e. Vea Figura 1. Aplique 2 ó 3 gotas de Loctite 262 al tornillo (9). Instale el tornillo (9) y la arandela (10) y apriételo a 13,5–20,3 N·m (10–15 ft-lbs).
6. Apriete ambos tornillos del soporte del guardabarros (8) a 40,6–47 N·m (30–35 ft-lbs). Afloje un tornillo y vuelva a apretarlo a 52–57 N·m (38–42 ft-lbs). Repita para el otro tornillo.
NOTA
La capacidad máxima de peso de la caja de herramientas es 2,25 kg (5 lb).
PIEZAS DE SERVICIO

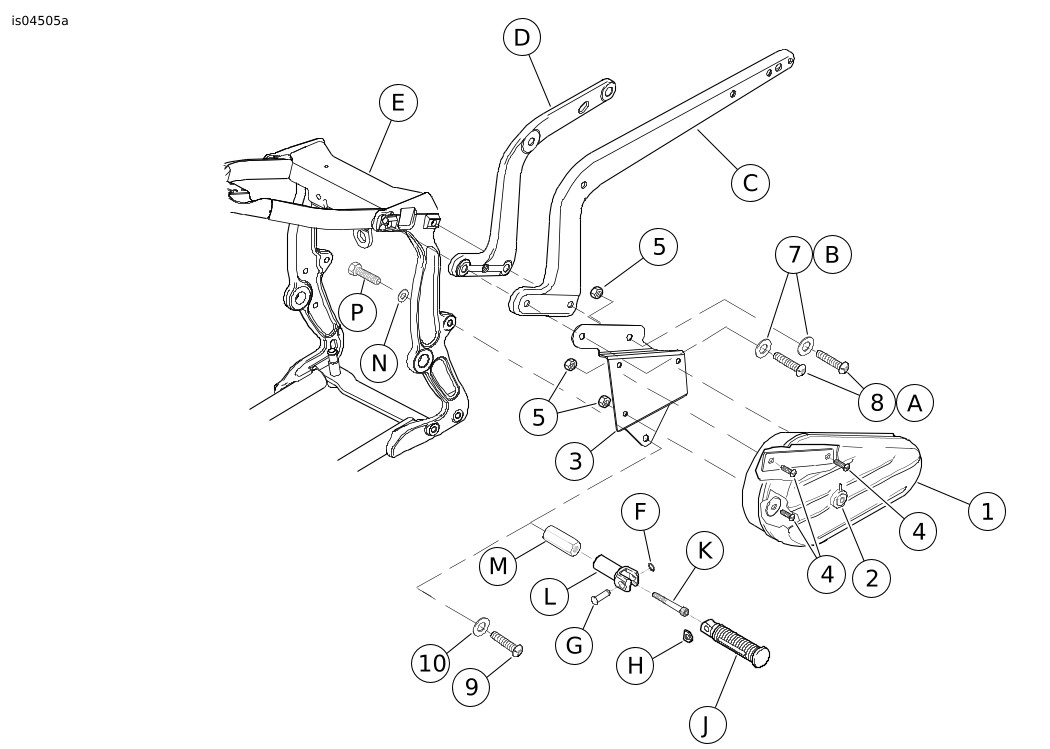

Figura 1. Piezas de servicio: Kit de caja de herramientas para el lado izquierdo
Tabla 1. Piezas de servicio: Kit de caja de herramientas para el lado izquierdo
Artículo
Descripción (cantidad)
Pieza
Número
Artículo
Descripción (cantidad)
Pieza
Número
1
Caja de herramientas (incluye el artículo 2)
No se vende por separado
C
Cubierta del soporte del guardabarros
2
Bloqueo, caja de herramientas
45797-99
D
Soporte del guardabarros
3
Pieza de soporte, montaje de la caja de herramientas
No se vende por separado
E
Estructura
4
Tornillo, cabeza troncocónica (3)
2774
F
Anillo, retenedor
5
Tuerca de seguridad (3)
7686
G
Pasador de horquilla
6
Llave (no se muestra)
64204-96
H
Arandela de presión
7
Arandela cromada (2)
6595HB
J
Apoyapiés
8
Tornillo, cabeza de botón, TORX® (2)
3086
K
Tornillo
9
Tornillo (comprado por separado)
94399-92T
L
Soporte, apoyapiés
10
Arandela cromada (comprada por separado)
6595HB
M
Espaciador, hexagonal (incluido en el Kit 49352-00, comprado por separado)
Artículos mencionados en el texto, pero no incluidos en el kit:
N
Arandela (incluida en el Kit 49352-00, comprada por separado)
A
Tornillo, soporte del guardabarros (2)
P
Tornillo (incluido en el Kit 49352-00, comprado por separado)
B
Arandela (2)
