KIT DE CAIXA DE FERRAMENTAS PARA O LADO DIREITO
J042362009-07-02
INFORMAÇÕES GERAIS
Números do kit
64227-08
Modelos
Para informações sobre a adaptação aos modelos, veja o catálogo de peças e acessórios de varejo ou a seção de peças e acessórios do site www.harley-davidson.com (somente em inglês).
Peças adicionais necessárias
Para modelos com apoio para os pés do passageiro: É necessária a aquisição separada do kit de espaçador hexagonal (49352-00) para a instalação apropriada deste kit. O kit de espaçador hexagonal não é necessário se o kit de caixa de ferramentas estiver instalado nos modelos com um kit de estribo do passageiro (50602-00). Esses kits estão disponíveis em um distribuidor Harley-Davidson.
NOTA
O mecanismo de trava aceita todas as chaves de ignição Harley-Davidson estilo abaulado.
INSTALAÇÃO
NOTA
Tenha cuidado para não arranhar a superfície da caixa de ferramentas durante esta instalação.
| 1. | Veja a Figura 1. Fixe a caixa de ferramentas (1) no suporte de montagem da caixa de ferramentas (3) usando três parafusos cabeça panela (4) e contraporcas (5). | |
| 2. | Para modelos com estribos do passageiro: a. Veja a Figura 1. Remova o parafuso que prende o conjunto do estribo do passageiro no quadro (E). b. Remova o conjunto do estribo do passageiro. Consulte as instruções do kit de estribos do passageiro (50602-00). Observe a orientação do estribo para a instalação do kit. Guarde as peças para a instalação do kit. | |
| 3. | Para todos os modelos ano 2008 com apoio para os pés do
passageiro: a. Veja a Figura 1. Remova o anel de retenção (F), o pino de segurança (G), a arruela de pressão (H) e o apoio para o pé (J). b. Remova o parafuso (K) que fixa o suporte do apoio para o pé (L) no quadro (E). c. Remova o parafuso e a arruela que fixam a parte inferior do protetor contra respingos no braço oscilante. Guarde todas as peças para a instalação do kit. | |
| 4. | Instale o suporte de montagem da caixa de ferramentas como segue: a. Remova um dos parafusos (A) e arruelas (B) do suporte do pára-lama. Remova somente um parafuso e uma arruela. b. Instale o suporte de montagem (3), uma arruela cromada (7) e um parafuso cromado (8) do kit. Aperte o parafuso com a mão. c. Remova e descarte o parafuso (A) e a arruela (B) originais restantes do suporte do pára-lama. d. Gire o suporte de montagem alinhando-o ao furo restante e instale a arruela cromada (7) e o parafuso cromado (8) do kit. Aperte o parafuso com a mão. NOTA Pode ser necessário mover o protetor contra respingos para instalar o kit de espaçador hexagonal. | |
 ATENÇÃOOs suportes para os pés devem dobrar para cima e para a traseira da motocicleta ao serem pressionados. A falha em ajustar os pedais para que se dobrem para cima e para trás poderá resultar em morte ou lesões graves. (00366a) | ||
| 5. | Para modelos com apoio para os pés do passageiro:Para modelos com estribos do passageiro: a. Veja a Figura 1. Instale o kit de espaçador original (peça N.o 49352-00) seguindo as instruções incluídas no kit. b. Instale o suporte do apoio para o pé (L) e o apoio para o pé (J) no espaçador hexagonal (M). c. Prenda o protetor contra respingos no braço oscilante com o parafuso e a arruela removidos anteriormente. Aperte o parafuso com torque de 4,1–5,4 N·m (36–48 in-lbs). d. Veja a Figura 1. Instale o conjunto do estribo (kit N.o 50602-00) no suporte de montagem da caixa de ferramentas (3) com a mesma orientação de antes da remoção. e. Instale o parafuso do conjunto do estribo do passageiro e aperte-o com torque de 47,5–61 N·m (35–45 ft-lbs) . | |
| 6. | Aperte ambos os parafusos do suporte do pára-lama (8) com torque de 40,7–47,5 N·m (30–35 ft-lbs). Afrouxe um dos parafusos e aperte novamente com torque de 52–57 N·m (38–42 ft-lbs). Repita para o outro parafuso. NOTA A capacidade de peso máxima da caixa de ferramentas é de 2,25 kg (5 lb). |
PEÇAS DE REPOSIÇÃO

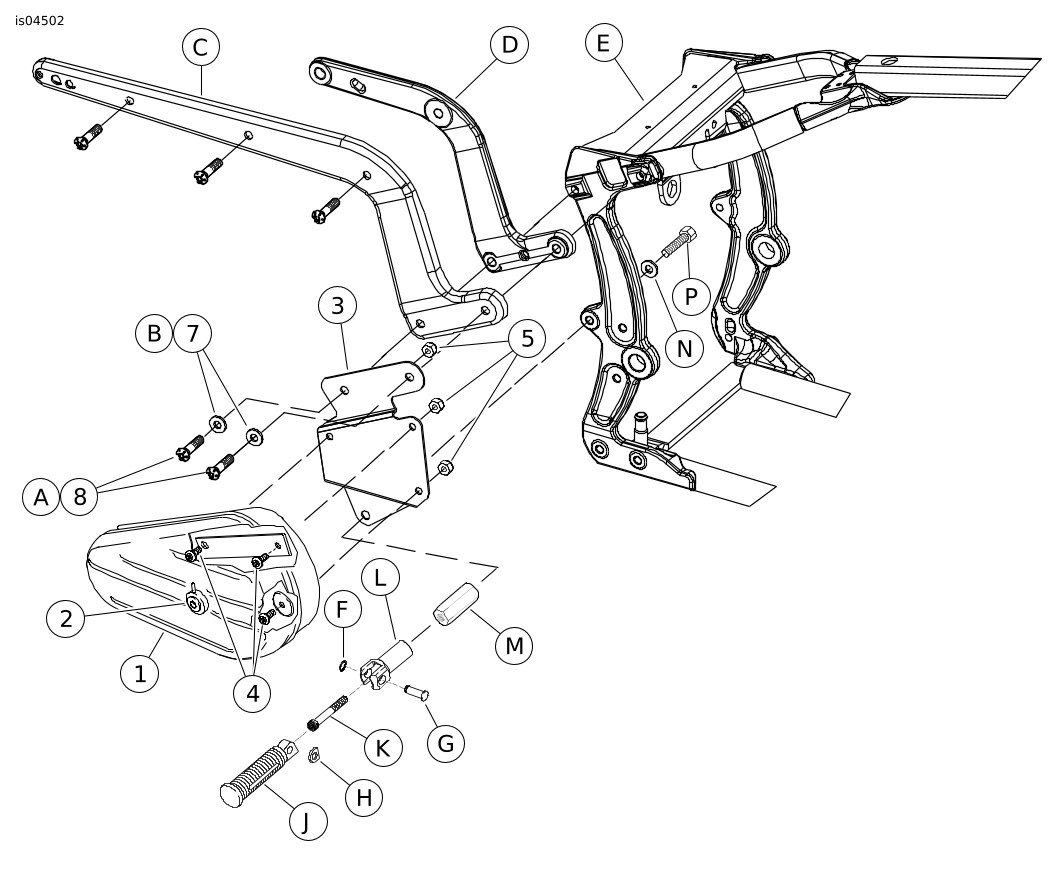

Figura 1. Peças de reposição: kit de caixa de ferramentas para o lado direito
Tabela 1. Peças de reposição: kit de caixa de ferramentas para o lado direito
Item | Descrição (quantidade) | Peça N.o | Item | Descrição (quantidade) | Peça N.o | |
|---|---|---|---|---|---|---|
1 | Caixa de ferramentas (inclui o item 2) | Não é vendida separadamente | E | Quadro | ||
2 | Trava, caixa de ferramentas | 45797-99 | F | Anel, de retenção | ||
3 | Suporte, montagem da caixa de ferramentas | Não é vendida separadamente | G | Pino de segurança | ||
4 | Parafuso, cabeça panela (3) | 2774 | H | Arruela de pressão | ||
5 | Contraporca (3) | 7686 | J | Apoio para o pé | ||
6 | Chave (2) (não mostrada) | 64204-96 | K | Parafuso | ||
7 | Arruela cromada (2) | 6595HB | L | Suporte, apoio para o pé | ||
8 | Parafuso, cabeça abaulada, TORX® (2) | 3086 | M | Parafuso, hexagonal (incluído no kit 49352-00 – adquirido separadamente) | ||
Itens mencionados no texto, mas não incluídos no
kit: | N | Arruela (incluída no kit 49352-00 – adquirido separadamente) | ||||
A | Parafuso, suporte do pára-lama (2) | P | Parafuso (incluído no kit 49352-00 – adquirido separadamente) | |||
B | Arruela (2) | |||||
C | Tampa do suporte do pára-lama | |||||
D | Suporte do pára-lama | |||||
