REACTOR-VOORWIELEN
J040282010-04-30
ALGEMEEN
WAARSCHUWING
Gebruik alleen wielen en montagesets die goedgekeurd zijn voor uw model motorfiets. Neem contact op met een Harley-Davidson-dealer om de geschiktheid te controleren. Gebruik van niet-geschikte wielen of montagesets die niet goedgekeurd zijn voor uw model motorfiets kan tot verlies van controle over de motorfiets leiden, met mogelijk ernstig of dodelijk letsel tot gevolg. (00610c)
Setnummers
43219-08, 43501-08
Modellen
Voor modelgerelateerde informatie, raadpleegt u de P&A-catalogus of het gedeelte Parts and Accessories (onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).
OPMERKING
Accessoire naafkappen zijn niet compatibel met deze wielen.
Setinhoud
Zie de Serviceonderdelen voor de setinhoud.
Vereiste aanvullende onderdelen
Deze set bevat alleen het custom wiel.
Voor de juiste installatie van deze set moeten de volgende onderdelen afzonderlijk worden aangeschaft bij een Harley-Davidson-dealer:
  • Wielmontageset (zie Tabel 3 tot en met Tabel 5 om te bepalen welke montageset nodig is.)
  • 10 remschijf/naafkapbouten (3762M) en 10 ringen (6966M)
  • (De)montagegereedschap van het wiellager (94134-09)
  • Bij montage op een motorfiets met een spaakwiel is de afzonderlijke aanschaf van 2 standaard voorremschijven (44553-06A) of 2 gepolijste voorremschijven (41500012) vereist.
De volgende Harley-Davidson Genuine Motor Accessories worden aanbevolen voor verzorging en onderhoud:
  • Harley® Bright™ chroomreiniger (94683-99)
  • Harley® Glaze™ polijst en afdichtmiddel (99701-84)
  • Harley® wiel- en spaakborstel (43078-99)
  • Harley-Davidson® wiel- en bandreiniger (94658-98)
  • Harley® Preserve™ beschermingsmiddel voor kale aluminium delen (99845-07)
Bijwerklak voor gelakte wielen is verkrijgbaar bij een Harley-Davidson-dealer:
Tabel 1. Bijwerklak
Beschrijving (aantal)
Onderdeelnummer
Bijwerkpen, Vivid Black
98601DH
Bijwerkpen, Mirage Orange Pearl
98601BNR
WAARSCHUWING
De veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)
OPMERKING
In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Voor deze installatie is een servicehandleiding voor uw model motorfiets vereist. Deze is verkrijgbaar bij een Harley-Davidson-dealer.
INSTALLEREN
OPMERKING
Gebruik kunststofbeschermers op de wielmontagegereedschappen en velgklemmen bij het monteren van een band op een gelakt wiel.
Bij brede banden met een laag profiel wordt het gebruik van een wielmontagemachine met een tweede arm aanbevolen om de zijwand omlaag te drukken terwijl het wiel ronddraait.
Gebruik bij het monteren van banden een ruime hoeveelheid bandensmeermiddel op het wiel en de band.
Plaats bij het verwijderen van de band kunststof inzetstukken tussen de velg en de band na het breken van de hiel, om een gat te maken dat groot genoeg is om de velgklemmen aan te brengen.
1. Verwijder het huidige voorwiel. Bewaar de as, asmoer, remschijf en wielafstandsstukken voor het bevestigen van de set. Zie VOORWIEL in de servicehandleiding.
OPMERKING
Plaats het korte ventiel (43157-83A) uit de montageset. Gooi alle andere ventielen weg.
2. Zie Afbeelding 1. Bevestig het ventiel (M) aan het wiel volgens de instructies in de betreffende servicehandleiding.
OPMERKING
Bevestig als eerste het hoofdlager met behulp van de betreffende servicehandleiding en het (DE)MONTAGEGEREEDSCHAP VAN HET WIELLAGER.
De letters aan de linkerkant van het wiel geven de kant van het hoofdlager aan.
Bij modellen van 2008 of later: Plaats de lagervulring 41450-08 onder het hoofdlager.
MEDEDELING
Gebruik de remschijfbouten niet opnieuw. Als u deze bouten opnieuw gebruikt, kan dit leiden tot koppelverlies en beschadiging van de remschijfonderdelen. (00319c)
3. Monteer de onderdelen uit de wielmontageset en de remschijf/ven aan het wiel met behulp van de betreffende serviceonderdelentabel. Volg de instructies in de betreffende servicehandleiding.
4. Bevestig de eerder verwijderde wielafstandsstukken.
5. Monteer het voorwiel (1), de standaard as en de standaard asmoer volgens de instructies in de betreffende servicehandleiding.
ONDERHOUD EN REINIGING
Chromen onderdelen moeten regelmatig worden gereinigd om ervoor te zorgen dat zij hun originele glans behouden.
  1. Maak erg vuile wieloppervlakken schoon met Harley-Davidson wiel- en bandreiniger die u aanbrengt met de Harley wiel- en spaakborstel
  2. Maak het chroom grondig schoon met chroomreiniger van goede kwaliteit, zoals Harley Bright chroomreiniger.
  3. Breng na het reinigen en polijsten een beschermlaag aan met een afdichtmiddel van goede kwaliteit, zoals Harley Glaze polijst en afdichtmiddel
SERVICEONDERDELEN

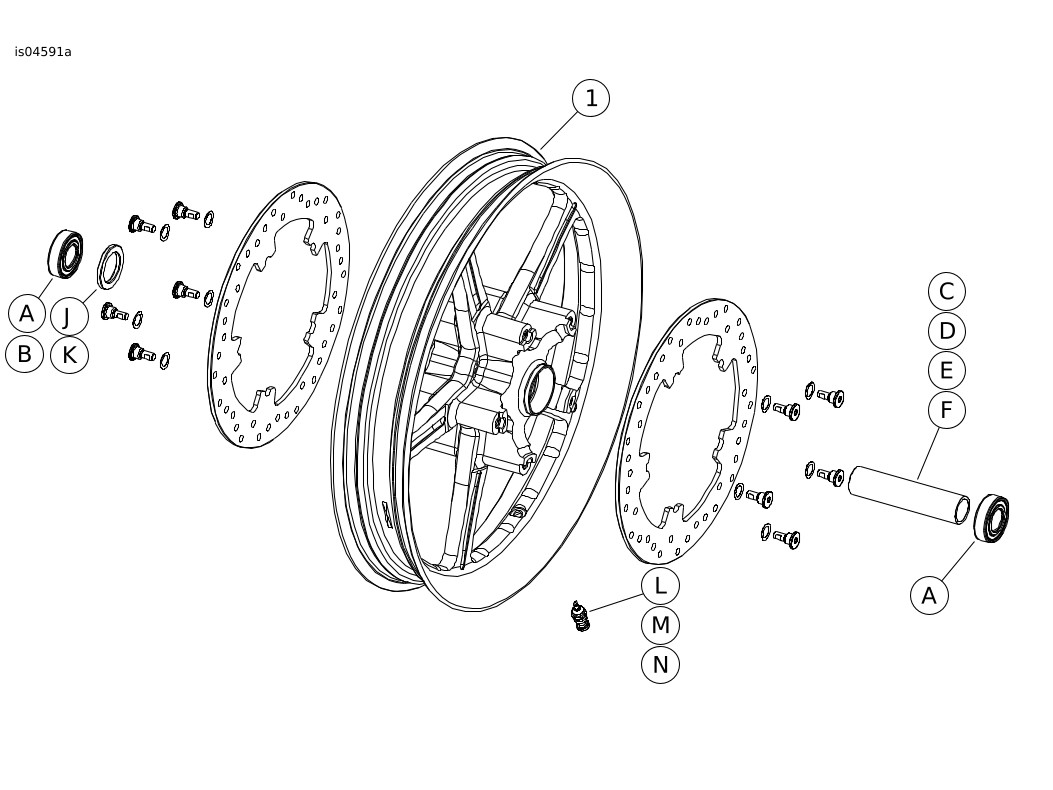

Afbeelding 1. Serviceonderdelen: Reactor-voorwielen
Tabel 2. Serviceonderdelen en wielset-inhoud
Set
Item
Beschrijving (aantal)
Onderdeelnummer
43219-08, 43501-08
1
Wiel
Niet afzonderlijk
verkrijgbaar
Tabel 3. Montageset wiellager VOOR 1 inch (43848-08A)
Montageset wiellager VOOR 1 inch (43848-08A)
ITEM (aantal gebruikt en beschrijving)
Montage
Wielgrootte
A
C
D
E
F
L
M
Touring-modellen van 2000 t/m 2007
16 x 3,0 inch
2
1
0
0
0
*
*
Touring-modellen van 2004 t/m 2007
18 x 3,5 inch
2
1
0
0
0
*
*
Dyna-modellen van 2004 en 2005 (behalve FXDWG)
19 x 2,5 inch
2
0
0
0
1
*
*
Dyna-modellen van 2006 en 2007 (behalve FXDWG)
19 x 2,5 inch
2
0
0
1
0
*
*
VRSC-modellen van 2002 t/m 2007
19 x 3,0 inch
2
0
0
1
0
*
*
FXDWG-modellen van 2006 t/m 2007**
21 x 2,15 inch
2
0
1
0
0
*
*
Dyna-modellen van 2004 en 2005 (behalve FXDWG)
21 x 2,15 inch
2
0
0
0
1
*
*
De montagesets zijn ontworpen voor gebruik in combinatie met verschillende wielstijlen en montagedoeleinden. Neem contact op met een Harley-Davidson-dealer om te controleren of het wiel en de montagesets beide ontworpen en goedgekeurd zijn voor het model motorfiets waarop ze gemonteerd zullen gaan worden.
OPMERKINGEN:
* Zie OPMERKING boven de stap waarin de montage van het ventiel wordt beschreven bij MONTAGE om te bepalen welk ventiel u uit uw specifieke set moet gebruiken. Gooi de andere ventielen weg.
** De rechterkant van het wiel is de kant met het hoofdlager voor deze bevestiging.
A
Lager, standaard (2)
9247
C
Ashuls
43517-00
D
Ashuls
43633-06
E
Ashuls
43641-01
F
Ashuls
43755-04
L
Ventiel, kort
43157-83A
M
Ventiel, lang
43206-01
Tabel 4. Montageset wiellager VOOR 25 mm (41455-08C)
Montageset wiellager VOOR 25 mm (41455-08C)
ITEM (aantal gebruikt en beschrijving)
Montage
Wielgrootte
A
C
D
J
K
L
M
N
Touring-modellen van 2008, FLHRC-modellen van 2009 en later (zonder ABS)
16 x 3,0 inch
2
0
1
0
1
*
*
0
Touring-modellen van 2009 en later (zonder ABS)
17 x 3,0 inch
2
0
1
0
0
*
*
*
Touring-modellen van 2008 en later (zonder ABS)
18 x 3,5 inch
2
0
1
0
**
*
*
*
Dyna-modellen van 2008 en later (behalve FXDWG en FXDF)
19 x 2,5 inch
2
1
0
**
0
*
*
0
VRSCAW- ,VRSCD-, VRSCF- en VRSCDX-modellen van 2008 en later (zonder ABS)
19 x 3,0 inch
2
1
0
1
0
*
*
0
Touring-modellen van 2009 en later (zonder ABS)
19 x 3,5 inch
2
0
1
0
0
*
*
*
De montagesets zijn ontworpen voor gebruik in combinatie met verschillende wielstijlen en montagedoeleinden. Neem contact op met een Harley-Davidson-dealer om te controleren of het wiel en de montagesets beide ontworpen en goedgekeurd zijn voor het model motorfiets waarop ze gemonteerd zullen gaan worden.
OPMERKINGEN:
* Zie OPMERKING boven de stap waarin de montage van het ventiel wordt beschreven bij MONTAGE om te bepalen welk ventiel u uit uw specifieke set moet gebruiken. Gooi de andere ventielen weg.
** Zie OPMERKINGEN voor uw wielset boven de montagestap voor het wiel in MONTAGE om te bepalen of er een lagervulring moet worden gebruikt.
*** Lagervulring gemonteerd onder het hoofdlager.
A
Lager, standaard (2)
9276
C
Ashuls
41748-08
D
Ashuls
41900-08
J
Lagervulring***
41450-08
K
Lagervulring***
43903-08
L
Ventiel, kort
43157-83A
M
Ventiel, lang
43206-01
N
Ventiel, snap-in
40999-87
Tabel 5. Montageset wiellager VOOR ABS 25 mm (41454-08B)
Montageset wiellager VOOR ABS 25 mm (41454-08B)
ITEM (aantal gebruikt en beschrijving)
Montage
Wielgrootte
A
B
C
D
J
K
L
M
N
Touring-modellen van 2008 en FLHRC-modellen van 2009 en later met ABS
16 x 3,0 inch
1
1
0
1
0
1
*
*
0
Touring-modellen van 2009 en later met ABS
17 x 3,0 inch
1
1
0
1
0
0
*
*
*
Touring-modellen van 2008 en later met ABS
18 x 3,5 inch
1
1
0
1
**
**
*
*
*
VRSCAW- ,VRSCD-, VRSCF- en VRSCDX-modellen van 2008 en later met ABS
19 x 3,0 inch
1
1
1
0
**
**
*
*
0
Touring-modellen van 2009 en later met ABS
19 x 3,5 inch
1
1
0
1
0
0
*
*
*
De montagesets zijn ontworpen voor gebruik in combinatie met verschillende wielstijlen en montagedoeleinden. Neem contact op met een Harley-Davidson-dealer om te controleren of het wiel en de montagesets beide ontworpen en goedgekeurd zijn voor het model motorfiets waarop ze gemonteerd zullen gaan worden.
OPMERKINGEN:
* Zie OPMERKING boven de stap waarin de montage van het ventiel wordt beschreven bij MONTAGE om te bepalen welk ventiel u uit uw specifieke set moet gebruiken. Gooi de andere ventielen weg.
** Zie OPMERKINGEN voor uw wielset boven de montagestap voor het wiel in MONTAGE om te bepalen welke lagervulring moet worden gebruikt.
*** De rode zijde van het lager moet naar het wiel toe gemonteerd worden. Het ABS-lager is het hoofdlager.
**** Lagervulring gemonteerd onder het hoofdlager.
A
Lager, standaard
9276
B
Lager, ABS***
9252
C
Ashuls
41748-08
D
Ashuls
41900-08
J
Lagervulring****
41450-08
K
Lagervulring****
43903-08
L
Ventiel, kort
43157-83A
M
Ventiel, lang
43206-01
N
Ventiel,
snap-in
40999-87
