ROUES AVANT REACTOR
J040282010-04-30
GÉNÉRALITÉS
AVERTISSEMENTN’installer que des roues et des kits d’installation approuvés pour votre modèle de moto. Contacter un concessionnaire Harley-Davidson pour vérifier l’adaptabilité. Le mauvais appariement des roues et des kits d’installation, ou l’installation de roues qui ne sont pas approuvées pour votre modèle de moto peut provoquer la perte de contrôle, ce qui pourrait causer la mort ou des blessures graves. (00610c)
Numéros de kit
43219-08, 43501-08
Modèles
Pour des informations sur la configuration des modèles, voir le catalogue P&A de vente au détail ou la section Pièces et accessoires de www.harley-davidson.com (en anglais seulement).
REMARQUE
Les enjoliveurs en accessoire ne sont pas compatibles avec cette roue.
Contenu du kit
Voir la section des pièces détachées pour connaître le contenu du kit.
Pièces supplémentaires requises
Ce kit inclut la roue personnalisée seulement.
L’installation correcte de ce kit nécessite l’achat séparé des pièces suivantes, disponibles auprès d’un concessionnaire Harley-Davidson :
- 10 vis de disque de frein/enjoliveur (3762M) et 10 rondelles (6966M)
- Outil de pose et de dépose de roulement de roue (94134-09)
- L’installation nécessite l’achat séparé de deux disques avant de série (44553-06A) ou de 2 disques avant polis (41500012) si elle est effectuée sur un véhicule équipé d’une roue avant à rayons.
Les accessoires Genuine Motor de Harley-Davidson ci-dessous sont recommandés pour un entretien et un nettoyage corrects :
- Nettoyant de chrome Harley® Bright™ (94683-99)
- Pâte de polissage et d’étanchéité Harley® Glaze™ (99701-84)
- Brosse de roue et de rayon Harley® (43078-99)
- Nettoyant de roue et de pneu Harley-Davidson® (94658-98)
- Protecteur pour aluminium nu Harley® Preserve™ (99845-07)
La peinture pour retouches pour les roues peintes est disponible auprès d’un concessionnaire Harley-Davidson :
Tableau 1. Peinture pour retouches
Description (quantité) | Numéro de pièce |
|---|---|
Plume retouche noir vif | 98601DH |
Plume retouche perle orange mirage | 98601BNR |
AVERTISSEMENTLa sécurité du conducteur et du passager dépend de la pose correcte de ce kit. Suivre les procédures du manuel d’entretien approprié. Si l'opérateur ne possède pas les compétences requises ou les outils appropriés pour effectuer la procédure, la pose doit être confiée à un concessionnaire Harley-Davidson. Une pose incorrecte de ce kit risque de causer la mort ou des blessures graves. (00333b)
REMARQUE
Cette fiche d’instructions renvoie aux informations du manuel d’entretien. Il est nécessaire d’utiliser le manuel d’entretien correspondant au modèle de moto pour l’installation. Ce manuel est disponible auprès d’un concessionnaire Harley-Davidson.
INSTALLATION
REMARQUE
Utiliser les protections en plastique sur les outils de montage de pneu et les colliers de jante pour monter un pneu sur une roue peinte.
Pour les pneus larges à profil bas, il est recommandé d’utiliser une machine à monter les pneus avec un deuxième bras pour faire pression sur le flanc blanc lorsque la roue est tournée.
Pour monter les pneus, utiliser copieusement du lubrifiant de pneu sur la roue et le pneu.
Pour la dépose des pneus, utiliser les pièces en plastique entre la jante et le pneu après avoir cassé le talon pour créer un espace suffisant pour insérer les colliers de jante.
| 1. | Déposer l’ensemble de roue avant existant. Conserver l’axe, l’écrou d’axe, le disque de frein et les entretoises de roue pour l’installation du kit. Voir ROUE AVANT dans le manuel d’entretien. REMARQUE Installer la tige de valve courte (43157-83A) comprise dans le kit d’installation. Écarter toutes les autres tiges de valve. | |
| 2. | Voir Figure 1. Installer l’ensemble de tige de valve (M) sur la roue selon les instructions du manuel d’entretien approprié. REMARQUE Installer d’abord le roulement primaire à l’aide du manuel d’entretien approprié et de l’OUTIL DE POSE/DÉPOSE DE ROULEMENT DE ROUE. Le marquage sur le côté gauche indique le côté du roulement primaire de la roue. Pour les modèles de 2008 ou plus récents : Installer une rondelle de roulement (41450-08) sous le roulement primaire. | |
AVIS Ne pas réutiliser les vis de disque/de rotor de frein. La réutilisation de ces vis peut entraîner une perte de couple et endommager les composants du frein. (00319c) | ||
| 3. | Assembler les éléments du kit d’installation de roue, le disque de frein sur la roue en utilisant le tableau des pièces détachées approprié. Suivre les instructions du Manuel d’entretien approprié. | |
| 4. | Installer les entretoises de roue précédemment retirées. | |
| 5. | Installer la roue avant (1), l’axe de série et l’écrou d’axe de série selon les instructions du manuel d’entretien approprié. |
ENTRETIEN ET NETTOYAGE
Les pièces chromées doivent être entretenues périodiquement pour garantir la conservation de leur éclat et lustre d’origine.
- Nettoyer les surfaces de roue très sales avec le nettoyant de roue et de pneu Harley-Davidson, appliqué avec la brosse pour roue et rayon Harley.
- Bien nettoyer le chrome avec un nettoyant de chrome de bonne qualité tel que le nettoyant de chrome Harley Bright.
- Après le nettoyage et le polissage, sceller la finition avec un produit d’étanchéité de bonne qualité tel que la pâte de polissage et d’étanchéité Harley Glaze.
PIÈCES DÉTACHÉES

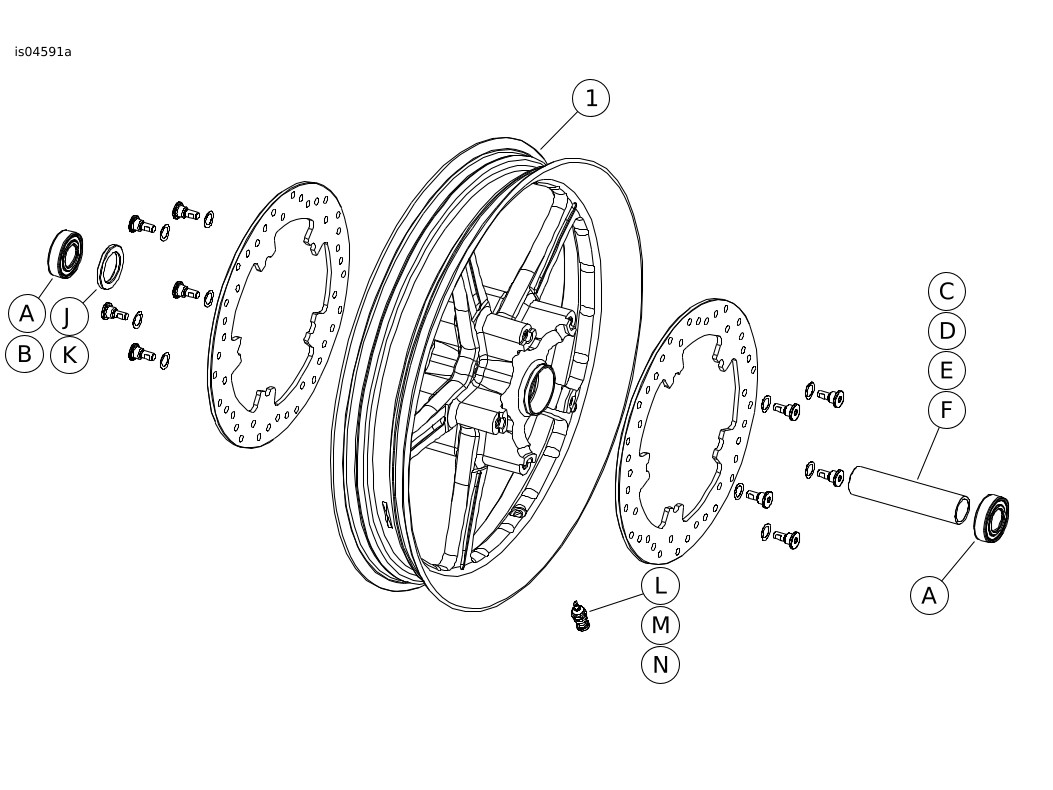

Figure 1. Pièces détachées : roue avant Reactor
Tableau 2. Pièces détachées et contenu d’un kit de roue
Kit | Élément | Description (quantité) | Numéro de pièce |
|---|---|---|---|
43219-08, 43501-08 | 1 | Roue | Non vendue séparément |
Tableau 3. Kit d’installation de roue AVANT roulement 1 pouce (43848-08A)
Kit d’installation de roue AVANT roulement 1 pouce (43848-08A) | ÉLÉMENT (quantité utilisée et description) | |||||||
|---|---|---|---|---|---|---|---|---|
Configuration | Taille de la roue | A | C | D | E | F | L | M |
Touring de 2000 à 2007 | 16 x 3,0 pouces | 2 | 1 | 0 | 0 | 0 | * | * |
Touring de 2004 à 2007 | 18 x 3,5 pouces | 2 | 1 | 0 | 0 | 0 | * | * |
Dyna de 2004 à 2005 (sauf FXDWG) | 19 x 2,5 pouces | 2 | 0 | 0 | 0 | 1 | * | * |
Dyna de 2006 à 2007 (sauf FXDWG) | 19 x 2,5 pouces | 2 | 0 | 0 | 1 | 0 | * | * |
VRSC de 2002 à 2007 | 19 x 3,0 pouces | 2 | 0 | 0 | 1 | 0 | * | * |
FXDWG de 2006 à 2007** | 21 x 2,15 pouces | 2 | 0 | 1 | 0 | 0 | * | * |
Dyna de 2004 à 2005 (sauf FXDWG) | 21 x 2,15 pouces | 2 | 0 | 0 | 0 | 1 | * | * |
Les kits d’installation sont conçus pour fonctionner avec plusieurs différents styles de roues et configurations. Contacter un concessionnaire Harley-Davidson pour vérifier que la roue et les kits d’installation sont tous les deux conçus et approuvés pour la moto sur laquelle ils vont être installés. REMARQUES : * Voir REMARQUE au-dessus de l’étape d’installation de la soupape dans INSTALLATION pour établir quelle tige de valve utiliser pour votre kit particulier. Se débarrasser des autres tiges de valve. ** Le côté droit de la roue est le côté du roulement primaire pour cette configuration. | A | Roulement, normal (2) | 9247 | |||||
C | Manchon d’axe | 43517-00 | ||||||
D | Manchon d’axe | 43633-06 | ||||||
E | Manchon d’axe | 43641-01 | ||||||
F | Manchon d’axe | 43755-04 | ||||||
L | Tige de valve, courte | 43157-83A | ||||||
M | Tige de valve, longue | 43206-01 | ||||||
Tableau 4. Kit d’installation de roue AVANT roulement 25 mm (41455-08C)
Kit d’installation de roue AVANT roulement 25 mm (41455-08C) | ÉLÉMENT (quantité utilisée et description) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
Configuration | Taille de la roue | A | C | D | J | K | L | M | N |
Touring de 2008 et FLHRC de 2009 et plus récents (sans ABS) | 16 x 3,0 pouces | 2 | 0 | 1 | 0 | 1 | * | * | 0 |
Touring de 2009 et plus récents (sans ABS) | 17 x 3,0 pouces | 2 | 0 | 1 | 0 | 0 | * | * | * |
Touring de 2008 et plus récents (sans ABS) | 18 x 3,5 pouces | 2 | 0 | 1 | 0 | ** | * | * | * |
Dyna de 2008 et plus récents (sauf FXDWG et FXDF) | 19 x 2,5 pouces | 2 | 1 | 0 | ** | 0 | * | * | 0 |
VRSCAW, VRSCD, VRSCF et VRSCDX de 2008 et plus récents (sans ABS) | 19 x 3,0 pouces | 2 | 1 | 0 | 1 | 0 | * | * | 0 |
Touring de 2009 et plus récents (sans ABS) | 19 x 3,5 pouces | 2 | 0 | 1 | 0 | 0 | * | * | * |
Les kits d’installation sont conçus pour fonctionner avec plusieurs différents styles de roues et configurations. Contacter un concessionnaire Harley-Davidson pour vérifier que la roue et les kits d’installation sont tous les deux conçus et approuvés pour la moto sur laquelle ils vont être installés. REMARQUES : * Voir REMARQUE au-dessus de l’étape d’installation de la soupape dans INSTALLATION pour établir quelle tige de valve utiliser pour votre kit particulier. Se débarrasser des autres tiges de valve. ** Voir REMARQUES pour votre kit de roue au-dessus de l’étape d’assemblage de la roue dans INSTALLATION pour déterminer si la rondelle de roulement est utilisée pour votre kit de roue particulier et configuration. *** La rondelle de roulement est installée en dessous du roulement primaire. | A | Roulement, normal (2) | 9276 | ||||||
C | Manchon d’axe | 41748-08 | |||||||
D | Manchon d’axe | 41900-08 | |||||||
J | Rondelle de roulement*** | 41450-08 | |||||||
K | Rondelle de roulement*** | 43903-08 | |||||||
L | Tige de valve, courte | 43157-83A | |||||||
M | Tige de valve, longue | 43206-01 | |||||||
N | Tige de soupape, tirée | 40999-87 | |||||||
Tableau 5. Kit d’installation de roue AVANT roulement 25 mm (41454-08B)
Kit d’installation de roue AVANT roulement 25 mm (41454-08B) | ÉLÉMENT (quantité utilisée et description) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
Configuration | Taille de la roue | A | B | C | D | J | K | L | M | N |
Touring de 2008 et FLHRC de 2009 et plus récents avec ABS | 16 x 3,0 pouces | 1 | 1 | 0 | 1 | 0 | 1 | * | * | 0 |
Touring de 2009 et plus récents avec ABS | 17 x 3,0 pouces | 1 | 1 | 0 | 1 | 0 | 0 | * | * | * |
Touring de 2008 et plus récents avec ABS | 18 x 3,5 pouces | 1 | 1 | 0 | 1 | ** | ** | * | * | * |
VRSCAW, VRSCD, VRSCF et VRSCDX de 2008 et plus récents avec ABS | 19 x 3,0 pouces | 1 | 1 | 1 | 0 | ** | ** | * | * | 0 |
Touring de 2009 et plus récents avec ABS | 19 x 3,5 pouces | 1 | 1 | 0 | 1 | 0 | 0 | * | * | * |
Les kits d’installation sont conçus pour fonctionner avec plusieurs différents styles de roues et configurations. Contacter un concessionnaire Harley-Davidson pour vérifier que la roue et les kits d’installation sont tous les deux conçus et approuvés pour la moto sur laquelle ils vont être installés. REMARQUES : * Voir REMARQUE au-dessus de l’étape d’installation de la soupape dans INSTALLATION pour établir quelle tige de valve utiliser pour votre kit particulier. Se débarrasser des autres tiges de valve. ** Voir REMARQUES pour votre kit de roue au-dessus de l’étape d’assemblage de la roue dans INSTALLATION pour déterminer si la rondelle de roulement est utilisée pour votre kit de roue particulier et configuration. *** Le côté rouge du roulement doit être installé vers la roue. Le roulement ABS est le roulement primaire. **** La rondelle de roulement est installée en dessous du roulement primaire. | A | Roulement, normal | 9276 | |||||||
B | Roulement, ABS*** | 9252 | ||||||||
C | Manchon d’axe | 41748-08 | ||||||||
D | Manchon d’axe | 41900-08 | ||||||||
J | Rondelle de roulement**** | 41450-08 | ||||||||
K | Rondelle de roulement**** | 43903-08 | ||||||||
L | Tige de valve, courte | 43157-83A | ||||||||
M | Tige de valve, longue | 43206-01 | ||||||||
N | Tige de soupape, tirée | 40999-87 | ||||||||
