RUOTE ANTERIORI REACTOR
J040282010-04-30
GENERALITÀ
AVVERTENZAInstallare solo le ruote e i kit di installazione approvati per il proprio modello di motocicletta. Rivolgersi a un concessionario Harley-Davidson per verificare l’abbinamento. Un abbinamento errato delle ruote e dei kit di installazione o l’installazione di ruote non approvate per il proprio modello di motocicletta può far perdere il controllo del mezzo, con pericolo di riportare lesioni gravi o mortali. (00610c)
Numeri kit
43219-08, 43501-08
Modelli
Per informazioni sugli abbinamenti dei modelli, vedere il catalogo delle parti di ricambio e accessori o la sezione Parts and Accessories (Parti e Accessori) sul sito web www.harley-davidson.com (solo in inglese).
NOTA
I coprimozzo complementari non sono compatibili con questa ruota.
Contenuto del kit
Per il contenuto del kit, vedere la sezione delle parti di ricambio.
Parti supplementari necessarie
Questo kit comprende solo la ruota personalizzata.
L’installazione corretta di questo kit richiede l’acquisto separato delle seguenti parti disponibili presso i concessionari Harley-Davidson:
- 10 viti per coprimozzo/disco del freno (3762M) e 10 rondelle (6966M)
- Estrattore e inseritore dei cuscinetti delle ruote (94134-09)
- Se si installa su un veicolo con ruota anteriore a raggi, occorre acquistare separatamente 2 dischi anteriori di serie (44553-06A) o 2 dischi anteriori lucidati (41500012).
Si raccomanda l’uso dei seguenti accessori Harley-Davidson Genuine Motor Accessories per una manutenzione e pulizia corretta:
- Detergente per cromatura brillante Harley® Bright™ (94683-99)
- Lucido e sigillante Harley® Glaze™ (99701-84)
- Spazzola per ruote e razze Harley® (43078-99)
- Detergente per ruote e pneumatici Harley-Davidson® (94658-98)
- Protezione per parti in alluminio nudo Harley® Preserve™ (99845-07)
Presso un concessionario Harley-Davidson è disponibile la vernice per ritocchi per ruote verniciate:
Tabella 1. Vernice per ritocchi
Descrizione (quantità) | Numero codice |
|---|---|
Penna per ritocchi Vivid Black | 98601DH |
Penna per ritocchi Mirage Orange Pearl | 98601BNR |
AVVERTENZALa sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Attenersi alle procedure appropriate illustrate nel manuale di manutenzione. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00333b)
NOTA
Questo foglio di istruzioni fa riferimento alle informazioni contenute nel manuale di manutenzione. Per questa installazione è necessario disporre di un manuale di manutenzione del proprio modello di motocicletta, disponibile presso un concessionario Harley-Davidson.
INSTALLAZIONE
NOTA
Per montare uno pneumatico su una ruota verniciata, utilizzare delle protezioni di plastica sugli attrezzi di montaggio dello pneumatico e sui morsetti del cerchione.
Per gli pneumatici maggiorati a profilo ribassato, si consiglia l’uso di una macchina di montaggio per pneumatici con un secondo braccio destinato a spingere verso il basso sul fianco durante la rotazione della ruota.
Durante il montaggio, applicare una generosa quantità di lubrificante per pneumatici su cerchione e pneumatico.
Per la rimozione dello pneumatico, usare degli inserti di plastica tra il cerchione e il pneumatico, dopo l’inserimento nel tallone, per creare uno spazio sufficientemente ampio per l’introduzione dei morsetti per il cerchione.
| 1. | Rimuovere il gruppo della ruota anteriore esistente. Mettere da parte l’asse, il dado dell’asse, il disco del freno e i distanziali della ruota per l’installazione del kit. Vedere RUOTA ANTERIORE nel manuale di manutenzione. NOTA Installare lo stelo corto della valvola (43157-83A) incluso nel kit di installazione. Eliminare tutti gli altri steli delle valvole. | |
| 2. | Vedere Figura 1. Installare il gruppo dello stelo della valvola (M) sulla ruota seguendo le istruzioni riportate nel manuale di manutenzione appropriato. NOTA Installare prima il cuscinetto del lato dell’albero primario, utilizzando il manuale di manutenzione e l’ESTRATTORE/INSERITORE DEI CUSCINETTI DELLE RUOTE appropriati. L’etichettatura sulla sinistra indica il lato del cuscinetto primario della ruota. Per i modelli 2008 o anni successivi: Montare lo spessore 41450-08 sotto il cuscinetto primario. | |
AVVISO Non riutilizzare le viti dei dischi/rotori dei freni. Il riutilizzo di queste viti può ridurre la coppia di serraggio e danneggiare i componenti dei freni. (00319c) | ||
| 3. | Montare sulla ruota i componenti del kit d’installazione della ruota ed il/i disco/hi del freno, utilizzando la tabella delle parti di ricambio appropriata. Seguire le istruzioni nel manuale di manutenzione appropriato. | |
| 4. | Installare i distanziali della ruota precedentemente rimossi. | |
| 5. | Installare la ruota anteriore (1), l’asse di serie e il dado dell’asse di serie, seguendo le istruzioni riportate nel manuale di manutenzione appropriato. |
MANUTENZIONE E PULIZIA
Per preservare la lucentezza e lo splendore originali delle parti cromate, si consiglia di sottoporle a manutenzione con regolarità.
- Pulire le superfici della ruota molto sporche con detergente per ruote e pneumatici Harley-Davidson, applicandolo con la spazzola per ruote e razze Harley.
- Pulire accuratamente le superfici cromate con un apposito detergente di buona qualità per parti cromate, come il detergente per cromatura brillante Harley Bright.
- Dopo la pulizia e la lucidatura, sigillare le finiture con un fissatore di buona qualità, come il lucido e sigillante Harley Glaze.
PARTI DI RICAMBIO

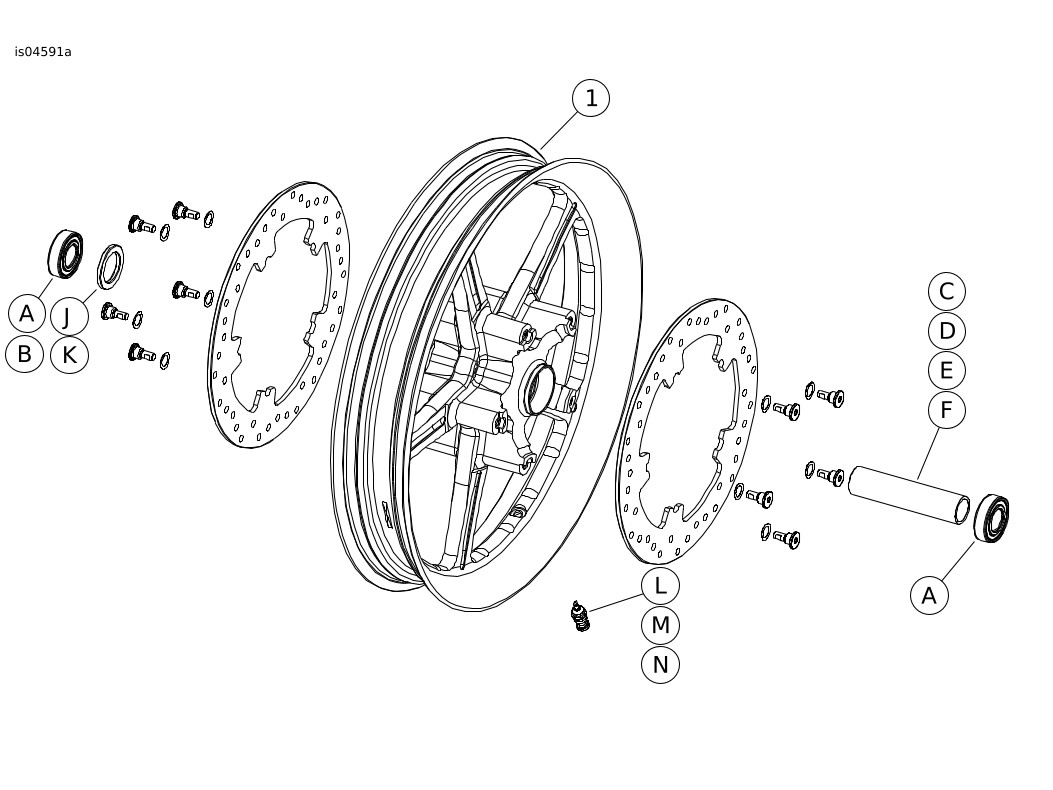

Figura 1. Parti di ricambio: Ruota anteriore Reactor
Tabella 2. Parti di ricambio e contenuto dei kit delle ruote
Kit | Elemento | Descrizione (quantità) | Numero codice |
|---|---|---|---|
43219-08, 43501-08 | 1 | Ruota | Parte non venduta separatamente |
Tabella 3. Kit di installazione ruota ANTERIORE con cuscinetti da 25,4 mm (1 in) (43848-08A)
Kit di installazione ruota ANTERIORE con cuscinetti da 25,4 mm (1 in) (43848-08A) | ELEMENTO (quantità usata e descrizione) | |||||||
|---|---|---|---|---|---|---|---|---|
Abbinamento | Misura delle ruote | A | C | D | E | F | L | M |
Touring 2000-2007 | 16 x 3,0 pollici | 2 | 1 | 0 | 0 | 0 | * | * |
Touring 2004-2007 | 18 x 3,5 pollici | 2 | 1 | 0 | 0 | 0 | * | * |
Dyna 2004-2005 (tranne FXDWG) | 19 x 2,5 pollici | 2 | 0 | 0 | 0 | 1 | * | * |
Dyna 2006-2007 (tranne FXDWG) | 19 x 2,5 pollici | 2 | 0 | 0 | 1 | 0 | * | * |
VRSC 2002-2007 | 19 x 3,0 pollici | 2 | 0 | 0 | 1 | 0 | * | * |
FXDWG 2006-2007** | 21 x 2,15 pollici | 2 | 0 | 1 | 0 | 0 | * | * |
Dyna 2004-2005 (tranne FXDWG) | 21 x 2,15 pollici | 2 | 0 | 0 | 0 | 1 | * | * |
I kit di installazione sono progettati per funzionare bene con diversi tipi e abbinamenti di ruote. Rivolgersi a un concessionario Harley-Davidson per verificare che sia le ruote sia i kit di installazione siano progettati e approvati per il modello di motocicletta su cui si desidera installarli. NOTE: * Vedere la NOTA che precede la descrizione dell’installazione delle valvole nella sezione INSTALLAZIONE per individuare lo stelo della valvola da usare per il kit di cui si dispone. Eliminare gli altri steli delle valvole. ** Il lato destro della ruota è il lato del cuscinetto primario per questo abbinamento. | A | Cuscinetto, normale (2) | 9247 | |||||
C | Manicotto asse | 43517-00 | ||||||
D | Manicotto asse | 43633-06 | ||||||
E | Manicotto asse | 43641-01 | ||||||
F | Manicotto asse | 43755-04 | ||||||
L | Stelo della valvola, corto | 43157-83A | ||||||
M | Stelo della valvola, lungo | 43206-01 | ||||||
Tabella 4. Kit di installazione ruota ANTERIORE con cuscinetti da 25 mm (41455-08C)
Kit di installazione ruota ANTERIORE con cuscinetti da 25 mm (41455-08C) | ELEMENTO (quantità usata e descrizione) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
Abbinamento | Misura delle ruote | A | C | D | J | K | L | M | N |
Touring 2008, FLHRC 2009 e anni successivi (modelli non dotati di ABS) | 16 x 3,0 pollici | 2 | 0 | 1 | 0 | 1 | * | * | 0 |
Touring 2009 ed anni successivi (modelli non dotati di ABS) | 17 x 3,0 pollici | 2 | 0 | 1 | 0 | 0 | * | * | * |
Touring 2008 ed anni successivi (modelli non dotati di ABS) | 18 x 3,5 pollici | 2 | 0 | 1 | 0 | ** | * | * | * |
Dyna 2008 ed anni successivi (eccetto FXDWG e FXDF) | 19 x 2,5 pollici | 2 | 1 | 0 | ** | 0 | * | * | 0 |
VRSCAW, VRSCD, VRSCF e VRSCDX 2008 e anni successivi (modelli non dotati di ABS) | 19 x 3,0 pollici | 2 | 1 | 0 | 1 | 0 | * | * | 0 |
Touring 2009 ed anni successivi (modelli non dotati di ABS) | 19 x 3,5 pollici | 2 | 0 | 1 | 0 | 0 | * | * | * |
I kit di installazione sono progettati per funzionare bene con diversi tipi e abbinamenti di ruote. Rivolgersi a un concessionario Harley-Davidson per verificare che sia le ruote sia i kit di installazione siano progettati e approvati per il modello di motocicletta su cui si desidera installarli. NOTE: * Vedere la NOTA che precede la descrizione dell’installazione delle valvole nella sezione INSTALLAZIONE per individuare lo stelo della valvola da usare per il kit di cui si dispone. Eliminare gli altri steli delle valvole. ** Vedere le NOTE relative al kit della ruota di cui si dispone, che precedono la descrizione dell’installazione della ruota nella sezione INSTALLAZIONE, per sapere se occorre usare uno spessore del cuscinetto con il proprio kit e la ruota. *** Spessore montato sotto il cuscinetto primario. | A | Cuscinetto, normale (2) | 9276 | ||||||
C | Manicotto asse | 41748-08 | |||||||
D | Manicotto asse | 41900-08 | |||||||
J | Spessore del cuscinetto*** | 41450-08 | |||||||
K | Spessore del cuscinetto*** | 43903-08 | |||||||
L | Stelo della valvola, corto | 43157-83A | |||||||
M | Stelo della valvola, lungo | 43206-01 | |||||||
N | Stelo della valvola, a estrazione | 40999-87 | |||||||
Tabella 5. Kit di installazione ruota ANTERIORE con ABS e cuscinetti da 25 mm (41454-08B)
Kit di installazione ruota ANTERIORE con ABS e cuscinetti da 25 mm (41454-08B) | ELEMENTO (quantità usata e descrizione) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
Abbinamento | Misura delle ruote | A | B | C | D | J | K | L | M | N |
Touring 2008 e FLHRC 2009 ed anni successivi con ABS | 16 x 3,0 pollici | 1 | 1 | 0 | 1 | 0 | 1 | * | * | 0 |
Touring 2009 ed anni successivi con ABS | 17 x 3,0 pollici | 1 | 1 | 0 | 1 | 0 | 0 | * | * | * |
Touring 2008 ed anni successivi con ABS | 18 x 3,5 pollici | 1 | 1 | 0 | 1 | ** | ** | * | * | * |
VRSCAW, VRSCD, VRSCF e VRSCDX 2008 e anni successivi con ABS | 19 x 3,0 pollici | 1 | 1 | 1 | 0 | ** | ** | * | * | 0 |
Touring 2009 ed anni successivi con ABS | 19 x 3,5 pollici | 1 | 1 | 0 | 1 | 0 | 0 | * | * | * |
I kit di installazione sono progettati per funzionare bene con diversi tipi e abbinamenti di ruote. Rivolgersi a un concessionario Harley-Davidson per verificare che sia le ruote sia i kit di installazione siano progettati e approvati per il modello di motocicletta su cui si desidera installarli. NOTE: * Vedere la NOTA che precede la descrizione dell’installazione delle valvole nella sezione INSTALLAZIONE per individuare lo stelo della valvola da usare per il kit di cui si dispone. Eliminare gli altri steli delle valvole. ** Vedere le NOTE relative al kit della ruota di cui si dispone, che precedono la descrizione dell’installazione della ruota nella sezione INSTALLAZIONE, per sapere quale spessore del cuscinetto occorre usare con il proprio kit e la ruota. *** Installare il cuscinetto in modo che il lato rosso sia rivolto verso la ruota. Il cuscinetto lato ABS è il cuscinetto primario. **** Spessore montato sotto il cuscinetto primario. | A | Cuscinetto, normale | 9276 | |||||||
B | Cuscinetto, ABS*** | 9252 | ||||||||
C | Manicotto asse | 41748-08 | ||||||||
D | Manicotto asse | 41900-08 | ||||||||
J | Spessore del cuscinetto**** | 41450-08 | ||||||||
K | Spessore del cuscinetto**** | 43903-08 | ||||||||
L | Stelo della valvola, corto | 43157-83A | ||||||||
M | Stelo della valvola, lungo | 43206-01 | ||||||||
N | Stelo della valvola, a estrazione | 40999-87 | ||||||||
