RODAS DIANTEIRAS REACTOR
J040282010-04-30
INFORMAÇÕES GERAIS
ATENÇÃOInstale apenas as rodas e os kits de instalação aprovados para o seu modelo de motocicleta. Contate uma concessionária Harley-Davidson para verificar a adaptação. A instalação de rodas e kits de instalação incompatíveis ou não aprovados para o seu modelo podem causar perda de controle, o que pode levar a morte ou lesões graves. (00610c)
Números do kit
43219-08 e 43501-08
Modelos
Para informações sobre modelos correspondentes, veja o catálogo de peças e acessórios de varejo ou a seção de peças e acessórios do site www.harley-davidson.com (somente em inglês).
NOTA
Calotas acessórias não são compatíveis com estas rodas.
Conteúdo do kit
Consulte a seção de peças de reposição para obter o conteúdo do kit.
Peças adicionais necessárias
Este kit inclui somente a roda personalizada.
A instalação correta deste kit exige a compra em separado das seguintes peças que estão disponíveis em um concessionário Harley-Davidson:
- 10 Parafusos do disco do freio/calota (3762M) e 10 arruelas (6966M)
- Extrator e instalador de rolamento da roda (peça N.o 94134-09)
- Se estiver instalando em um veículo equipado com uma roda dianteira raiada, será necessária a aquisição separada de 2 discos de freio originais (peça N.o 44553-06A) ou 2 discos dianteiros polidos (peça N.o 41500012).
As seguintes peças e acessórios genuínos Harley-Davidson são recomendados para a manutenção e a limpeza apropriadas:
- Limpador para cromados Harley® Bright™ (peça N.o 94683-99)
- Polidor e vedante Harley® Glaze™ (peça N.o 99701-84)
- Escova para roda e raios Harley® (peça N.o 43078-99)
- Limpador para roda e pneu Harley-Davidson® (peça N.o 94658-98)
- Protetor de alumínio exposto Harley® Preserve™ (peça N.o 99845-07)
A tinta de retoque para as rodas pintadas está disponível nos concessionários Harley-Davidson:
Tabela 1. Tinta de retoque
Descrição (quantidade) | Número da peça |
|---|---|
Caneta de retoque preto vívido | 98601DH |
Caneta de retoque pérola laranja mirage | 98601BNR |
ATENÇÃOA segurança do motociclista e do passageiro depende da instalação correta deste kit. Use os procedimentos apropriados do Manual de serviço. Se o procedimento não estiver dentro de suas capacidades ou se você não possuir as ferramentas corretas, deixe que uma concessionária Harley-Davidson efetue a instalação. A instalação inadequada deste kit poderá resultar em morte ou lesões graves. (00333b)
NOTA
Esta folha de instruções faz referência às informações do Manual de serviço. Um Manual de serviço para o seu modelo de motocicleta é necessário para esta instalação, estando disponível em um concessionário Harley-Davidson.
INSTALAÇÃO
NOTA
Ao montar um pneu em uma roda pintada, use protetores plásticos nas ferramentas de montagem do pneu e nos grampos do aro.
Para pneus largos com perfil baixo recomenda-se o uso de uma máquina de montagem de pneus com um segundo braço para pressionar o flanco do pneu para baixo enquanto a roda gira.
Ao montar pneus, aplique bastante lubrificante de pneus na roda e no pneu.
Para a remoção do pneu, use insertos plásticos entre o aro e o pneu depois de abrir o talão para criar um espaço suficiente para a inserção dos grampos do aro.
| 1. | Remova o conjunto da roda dianteira existente. Guarde o eixo, a porca do eixo, o disco de freio e os espaçadores da roda para a instalação do kit. Consulte a seção RODA DIANTEIRA no Manual de serviço. NOTA Instale a haste curta da válvula (43157-83A) incluída no kit de instalação. Descarte todas as outras hastes de válvula. | |
| 2. | Veja Figura 1. Instale o conjunto da haste da válvula (M) na roda seguindo as instruções do Manual de serviço apropriado. NOTA Instale primeiro o rolamento primário usando o Manual de serviço apropriado e o EXTRATOR/INSTALADOR DE ROLAMENTO DA RODA. As letras no lado esquerdo indicam o lado do rolamento primário da roda. Para os modelos ano 2008 ou posteriores: Instale a pastilha do rolamento 41450-08 sob o rolamento primário. | |
AVISO Não reutilize os parafusos do disco/rotor do freio. A reutilização desses parafusos pode causar perda de torque e danos aos componentes do freio. (00319c) | ||
| 3. | Monte os componentes do kit de instalação da roda e o(s) disco(s) de freio na roda usando a tabela de peças de reposição apropriada. Siga as instruções do Manual de serviço apropriado. | |
| 4. | Instale os espaçadores da roda removidos anteriormente. | |
| 5. | Instale a roda dianteira (1) e o eixo e a porca do eixo originais seguindo as instruções do Manual de serviço apropriado. |
MANUTENÇÃO E LIMPEZA
As peças cromadas devem ser limpas regularmente para que mantenham o seu brilho original.
- Limpe as superfícies da roda com sujeira pesada usando o limpador para roda e pneu Harley-Davidson aplicado com a escova para roda e raios Harley.
- Limpe completamente o cromado com um limpador de cromados de boa qualidade, como o limpador para cromados Harley Bright.
- Após limpar e polir, sele o acabamento com um selante de boa qualidade, como o polidor e vedante Harley Glaze.
PEÇAS DE REPOSIÇÃO

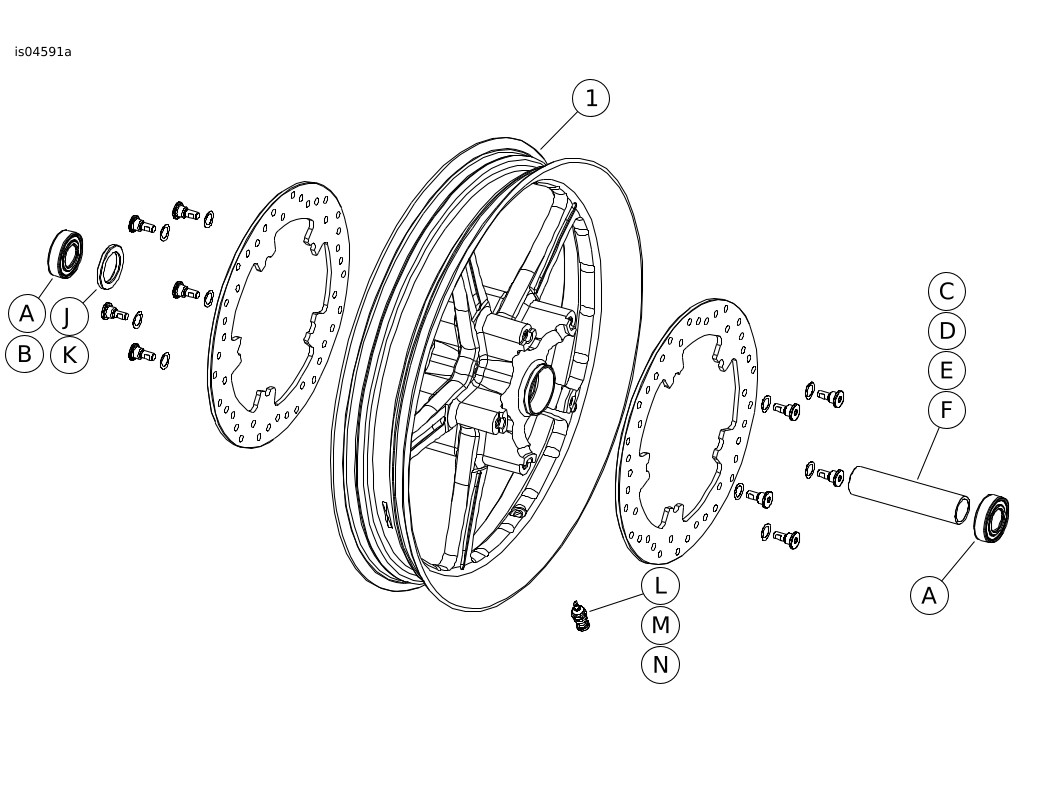

Figura 1. Peças de reposição: Roda dianteira Reactor
Tabela 2. Conteúdo do kit da roda e peças de reposição
Kit | Item | Descrição (quantidade) | Número da peça |
|---|---|---|---|
43219-08 e 43501-08 | 1 | Roda | Não é vendida separadamente |
Tabela 3. Kit de instalação da roda DIANTEIRA com rolamento de 25,4 mm (1 pol.) (43848-08A)
Kit de instalação da roda DIANTEIRA com rolamento de 25,4 mm (1 pol.) (43848-08A) | ITEM (quantidade usada e descrição) | |||||||
|---|---|---|---|---|---|---|---|---|
Adaptação | Tamanho da roda | A | C | D | E | F | L | M |
Touring anos 2000 a 2007 | 16 x 3,0 pol. | 2 | 1 | 0 | 0 | 0 | * | * |
Touring anos 2004 a 2007 | 18 x 3,5 pol. | 2 | 1 | 0 | 0 | 0 | * | * |
Dyna anos 2004 e 2005 (exceto FXDWG) | 19 x 2,5 pol. | 2 | 0 | 0 | 0 | 1 | * | * |
Dyna anos 2006 e 2007 (exceto FXDWG) | 19 x 2,5 pol. | 2 | 0 | 0 | 1 | 0 | * | * |
VRSC anos 2002 a 2007 | 19 x 3,0 pol. | 2 | 0 | 0 | 1 | 0 | * | * |
FXDWG anos 2006 e 2007** | 21 x 2,15 pol. | 2 | 0 | 1 | 0 | 0 | * | * |
Dyna anos 2004 e 2005 (exceto FXDWG) | 21 x 2,15 pol. | 2 | 0 | 0 | 0 | 1 | * | * |
Os kits de instalação são projetados para funcionar com vários acessórios e estilos diferentes de rodas. Contate um concessionário Harley-Davidson para verificar se os kits de instalação e da roda foram projetados e aprovados para a motocicleta em que estão sendo instalados. NOTAS: * Veja a NOTA acima da etapa de instalação da válvula em INSTALAÇÃO para determinar que haste da válvula usar para o seu kit específico. Descarte a(s) outra(s) haste(s) da válvula. ** O lado direito da roda é o lado do rolamento primário para esta adaptação. | A | Rolamento, normal (2) | 9247 | |||||
C | Luva do eixo | 43517-00 | ||||||
D | Luva do eixo | 43633-06 | ||||||
E | Luva do eixo | 43641-01 | ||||||
F | Luva do eixo | 43755-04 | ||||||
L | Haste da válvula, curta | 43157-83A | ||||||
M | Haste da válvula, longa | 43206-01 | ||||||
Tabela 4. Kit de instalação da roda DIANTEIRA com rolamento de 25 mm (41455-08C)
Kit de instalação da roda DIANTEIRA com rolamento de 25 mm (41455-08C) | ITEM (quantidade usada e descrição) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
Adaptação | Tamanho da roda | A | C | D | J | K | L | M | N |
Touring ano 2008 e FLHRC ano 2009 e posteriores (sem ABS) | 16 x 3,0 pol. | 2 | 0 | 1 | 0 | 1 | * | * | 0 |
Touring ano 2009 e posteriores (sem ABS) | 17 x 3,0 pol. | 2 | 0 | 1 | 0 | 0 | * | * | * |
Touring ano 2008 e posteriores (sem ABS) | 18 x 3,5 pol. | 2 | 0 | 1 | 0 | ** | * | * | * |
Dyna ano 2008 e posteriores (exceto FXDWG e FXDF) | 19 x 2,5 pol. | 2 | 1 | 0 | ** | 0 | * | * | 0 |
VRSCAW, VRSCD, VRSCF e VRSCDX ano 2008 e posteriores (sem ABS) | 19 x 3,0 pol. | 2 | 1 | 0 | 1 | 0 | * | * | 0 |
Touring ano 2009 e posteriores (sem ABS) | 19 x 3,5 pol. | 2 | 0 | 1 | 0 | 0 | * | * | * |
Os kits de instalação são projetados para funcionar com vários acessórios e estilos diferentes de rodas. Contate um concessionário Harley-Davidson para verificar se os kits de instalação e da roda foram projetados e aprovados para a motocicleta em que estão sendo instalados. NOTAS: * Veja a NOTA acima da etapa de instalação da válvula em INSTALAÇÃO para determinar que haste da válvula usar para o seu kit específico. Descarte a(s) outra(s) haste(s) da válvula. ** Veja as NOTAS do seu kit de roda acima da etapa da montagem da roda em INSTALAÇÃO para determinar se a pastilha do rolamento é usada para o seu kit de roda e acessório específicos. *** Pastilha do rolamento instalada sob o rolamento primário. | A | Rolamento, normal (2) | 9276 | ||||||
C | Luva do eixo | 41748-08 | |||||||
D | Luva do eixo | 41900-08 | |||||||
J | Pastilha do rolamento*** | 41450-08 | |||||||
K | Pastilha do rolamento*** | 43903-08 | |||||||
L | Haste da válvula, curta | 43157-83A | |||||||
M | Haste da válvula, longa | 43206-01 | |||||||
N | Haste da válvula, passagem direta | 40999-87 | |||||||
Tabela 5. Kit de instalação da roda DIANTEIRA com rolamento ABS de 25 mm (41454-08B)
Kit de instalação da roda DIANTEIRA com rolamento ABS de 25 mm (41454-08B) | ITEM (quantidade usada e descrição) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
Adaptação | Tamanho da roda | A | B | C | D | J | K | L | M | N |
Touring ano 2008 e FLHRC ano 2009 e posteriores com ABS | 16 x 3,0 pol. | 1 | 1 | 0 | 1 | 0 | 1 | * | * | 0 |
Touring ano 2009 e posteriores com ABS | 17 x 3,0 pol. | 1 | 1 | 0 | 1 | 0 | 0 | * | * | * |
Touring ano 2008 e posteriores com ABS | 18 x 3,5 pol. | 1 | 1 | 0 | 1 | ** | ** | * | * | * |
VRSCAW, VRSCD, VRSCF e VRSCDX ano 2008 e posteriores com ABS | 19 x 3,0 pol. | 1 | 1 | 1 | 0 | ** | ** | * | * | 0 |
Touring ano 2009 e posteriores com ABS | 19 x 3,5 pol. | 1 | 1 | 0 | 1 | 0 | 0 | * | * | * |
Os kits de instalação são projetados para funcionar com vários acessórios e estilos diferentes de rodas. Contate um concessionário Harley-Davidson para verificar se os kits de instalação e da roda foram projetados e aprovados para a motocicleta em que estão sendo instalados. NOTAS: * Veja a NOTA acima da etapa de instalação da válvula em INSTALAÇÃO para determinar que haste da válvula usar para o seu kit específico. Descarte a(s) outra(s) haste(s) da válvula. ** Veja as NOTAS do seu kit de roda acima da etapa da montagem da roda em INSTALAÇÃO para determinar qual pastilha do rolamento é usada para o seu kit de roda e acessório específicos. *** O lado vermelho do rolamento deve ser instalado em direção à roda. O rolamento ABS é o primário. **** Pastilha do rolamento instalada sob o rolamento primário. | A | Rolamento, normal | 9276 | |||||||
B | Rolamento, ABS*** | 9252 | ||||||||
C | Luva do eixo | 41748-08 | ||||||||
D | Luva do eixo | 41900-08 | ||||||||
J | Pastilha do rolamento**** | 41450-08 | ||||||||
K | Pastilha do rolamento**** | 43903-08 | ||||||||
L | Haste da válvula, curta | 43157-83A | ||||||||
M | Haste da válvula, longa | 43206-01 | ||||||||
N | Haste da válvula, passagem direta | 40999-87 | ||||||||
