RUEDAS DELANTERAS REACTOR
J040282010-04-30
GENERALIDADES
ADVERTENCIASolamente debe instalar las ruedas y los kits de instalación aprobados para su modelo de motocicleta. Contacte un concesionario Harley-Davidson para verificar la adaptación. La instalación de ruedas y kits de instalación que no hacen juego o la instalación de ruedas no aprobadas para su modelo puede ocasionar la pérdida del control y causar la muerte o lesiones graves. (00610c)
Kit número
43219-08, 43501-08
Modelos
Para obtener información de la adaptación a los modelos, vea el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección de Piezas y accesorios en www.harley-davidson.com (inglés solamente).
NOTA
Los tapacubos accesorios no son compatibles con esta rueda.
Contenido del kit
Vea el contenido del kit en la sección piezas de servicio.
Piezas adicionales requeridas
Este kit incluye solamente la rueda personalizada.
La instalación correcta de este kit requiere la compra por separado de las siguientes piezas, las cuales están disponibles en un concesionario Harley-Davidson:
- 10 tornillos del disco de freno/tapacubos (3762M) y 10 arandelas (6966M)
- Extractor e instalador de cojinetes de rueda (94134-09)
- Si lo está instalando en un vehículo con una rueda delantera con rayos, es necesaria la compra por separado de 2 discos delanteros de fábrica (44553-06A) o 2 discos delanteros pulidos (41500012)
Los siguientes accesorios Harley-Davidson Genuine Motor Accessories se recomiendan para el mantenimiento y limpieza correctos:
- Limpiador de cromo Harley® Bright™ (94683-99)
- Pulidor y sellador Harley® Glaze™ (99701-84)
- Cepillo para ruedas y rayos Harley® (43078-99)
- Limpiador de ruedas y neumáticos Harley-Davidson® (94658-98)
- Protector de aluminio descubierto Harley® Preserve™ (99845-07)
La pintura de retoque para ruedas pintadas está disponible en un concesionario Harley-Davidson:
Tabla 1. Pintura de retoque
Descripción (cantidad) | Número de pieza |
|---|---|
Lápiz para retoques Vivid Black | 98601DH |
Lápiz para retoques Orange Pearl Mirage | 98601BNR |
ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondientes en el Manual de servicio. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00333b)
NOTA
Esta hoja de instrucciones hace referencia a la información del Manual de servicio. Para esta instalación se requiere un Manual de servicio para su modelo de motocicleta, el cual está disponible en un concesionario Harley-Davidson.
INSTALACIÓN
NOTA
Use protectores de plástico en las abrazaderas del aro y en las herramientas de montaje de los neumáticos cuando monte un neumático en una rueda pintada.
Para neumáticos de perfil bajo y ancho, se recomienda utilizar una máquina de montaje de neumáticos con un segundo brazo para presionar la pared lateral mientras la rueda esté girando.
Cuando monte neumáticos, aplique una cantidad abundante de lubricante para neumáticos a la rueda y al neumático.
Para quitar los neumáticos, use insertos de plástico entre el aro y el neumático después de separar el reborde para crear un espacio libre lo suficientemente grande para que se puedan introducir las abrazaderas del aro.
| 1. | Extraiga el conjunto de la rueda delantera existente. Guarde el eje, la tuerca del eje, el disco de freno y los espaciadores de rueda para la instalación del kit. Vea RUEDA DELANTERA en el Manual de servicio. NOTA Instale el vástago de la válvula corto (43157-83A) incluido en el kit de instalación. Deseche todos los demás vástagos de las válvulas. | |
| 2. | Vea Figura 1. Instale el conjunto del vástago de la válvula (M) en la rueda siguiendo las instrucciones en el Manual de servicio correspondiente. NOTA Primero instale el cojinete primario usando el Manual de servicio correspondiente y el EXTRACTOR/INSTALADOR DE COJINETES DE RUEDA. Las letras en el lado izquierdo indican el lado del cojinete primario de la rueda. Para los modelos de 2008 o posteriores: Instale la calza del cojinete 41450-08 debajo del cojinete primario. | |
AVISO No vuelva a usar los tornillos del disco/rotor del freno. Volver a usar estos tornillos puede causar la pérdida del par de torsión y daño en los componentes de los frenos. (00319c) | ||
| 3. | Arme los componentes del kit de instalación de la rueda y el (los) disco(s) de freno en la rueda, usando la tabla de las piezas de servicio correspondiente. Siga las instrucciones en el Manual de servicio correspondiente. | |
| 4. | Instale los espaciadores para la rueda que se quitaron previamente. | |
| 5. | Instale la rueda delantera (1), el eje de fábrica y la tuerca del eje de fábrica siguiendo las instrucciones en el Manual de servicio correspondiente. |
MANTENIMIENTO Y LIMPIEZA
Las piezas cromadas deben recibir mantenimiento regular para que conserven el brillo y el lustre original.
- Limpie las superficies muy sucias de las ruedas usando el limpiador de ruedas y neumáticos Harley-Davidson, aplicado con el cepillo para ruedas y rayos Harley.
- Limpie completamente el cromo con un limpiador de cromo de buena calidad, como el limpiador de cromo Harley Bright.
- Después de limpiar y pulir, selle el acabado con un sellador de buena calidad, como el pulidor y sellador Harley Glaze.
PIEZAS DE SERVICIO

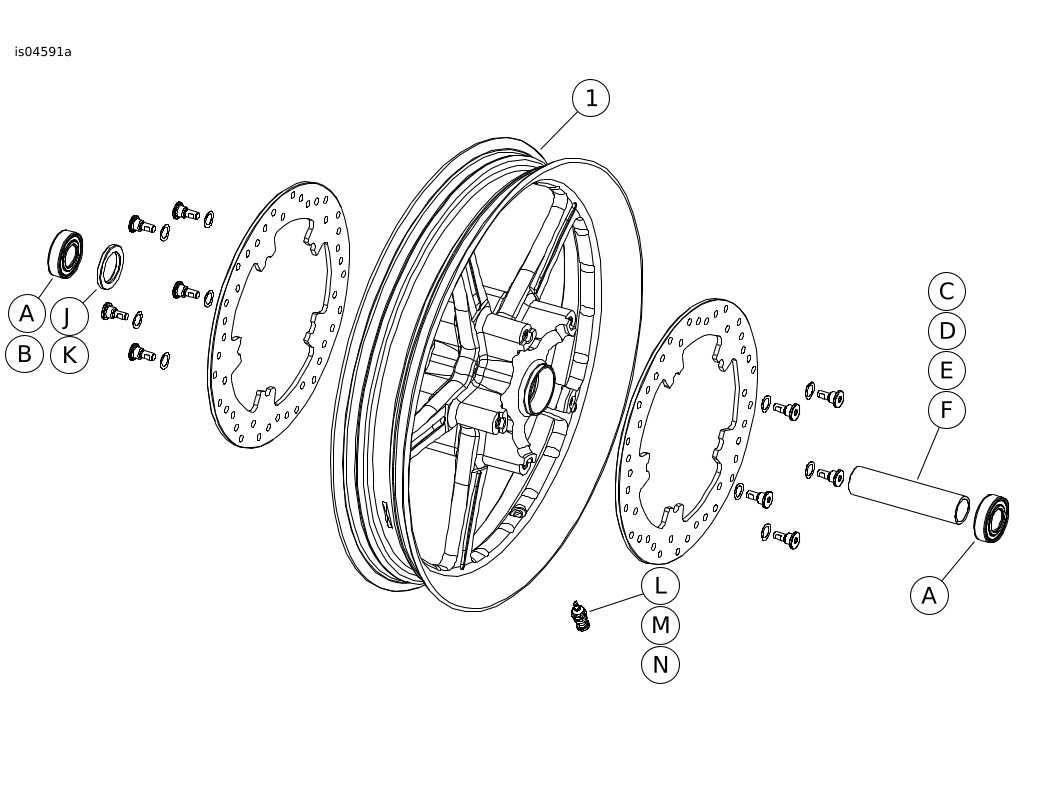

Figura 1. Piezas de servicio: Ruedas delanteras Reactor
Tabla 2. Contenido del kit de piezas de servicio y rueda
Kit | Artículo | Descripción (cantidad) | Número de pieza |
|---|---|---|---|
43219-08, 43501-08 | 1 | Rueda | No se vende por separado |
Tabla 3. Kit de instalación del cojinete de 1 pulg. de la rueda DELANTERA (43848-08A)
Kit de instalación del cojinete de 1 pulg. de la rueda DELANTERA (43848-08A) | ARTÍCULO (cantidad usada y descripción) | |||||||
|---|---|---|---|---|---|---|---|---|
Ajuste | Medida de la rueda | A | C | D | E | F | L | M |
Touring 2000 a 2007 | 16 x 3,0 pulg. | 2 | 1 | 0 | 0 | 0 | * | * |
Touring 2004 a 2007 | 18 x 3,5 pulg. | 2 | 1 | 0 | 0 | 0 | * | * |
Dyna 2004 y 2005 (excepto el FXDWG) | 19 x 2,5 pulg. | 2 | 0 | 0 | 0 | 1 | * | * |
Dyna 2006 y 2007 (excepto el FXDWG) | 19 x 2,5 pulg. | 2 | 0 | 0 | 1 | 0 | * | * |
VRSC 2002 a 2007 | 19 x 3,0 pulg. | 2 | 0 | 0 | 1 | 0 | * | * |
FXDWG 2006 y 2007** | 21 x 2,15 pulg. | 2 | 0 | 1 | 0 | 0 | * | * |
Dyna 2004 y 2005 (excepto el FXDWG) | 21 x 2,15 pulg. | 2 | 0 | 0 | 0 | 1 | * | * |
Los kits de instalación están diseñados para funcionar con muchos estilos y adaptaciones diferentes de ruedas. Comuníquese con un concesionario Harley-Davidson para verificar si los kits de rueda e instalación están diseñados y aprobados para la motocicleta en la que están siendo instalados. NOTAS: * Vea la NOTA anterior al paso de instalación en INSTALACIÓN para establecer cuál vástago de la válvula debe usar para su kit específico. Deseche el (los) otro(s) vástago(s) de la(s) válvula(s). ** El lado derecho de la rueda es el lado del cojinete primario para esta adaptación. | A | Cojinete, regular (2) | 9247 | |||||
C | Funda del eje | 43517-00 | ||||||
D | Funda del eje | 43633-06 | ||||||
E | Funda del eje | 43641-01 | ||||||
F | Funda del eje | 43755-04 | ||||||
L | Vástago de la válvula, corto | 43157-83A | ||||||
M | Vástago de la válvula, largo | 43206-01 | ||||||
Tabla 4. Kit de instalación del cojinete de 25 mm de la rueda DELANTERA (41455-08C)
Kit de instalación del cojinete de 25 mm de la rueda DELANTERA (41455-08C) | ARTÍCULO (cantidad usada y descripción) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
Ajuste | Medida de la rueda | A | C | D | J | K | L | M | N |
Touring de 2008; FLHRC de 2009 y posteriores (sin ABS) | 16 x 3,0 pulg. | 2 | 0 | 1 | 0 | 1 | * | * | 0 |
Touring de 2009 y posteriores (sin ABS) | 17 x 3,0 pulg. | 2 | 0 | 1 | 0 | 0 | * | * | * |
Touring de 2008 y posteriores (sin ABS) | 18 x 3,5 pulg. | 2 | 0 | 1 | 0 | ** | * | * | * |
Dyna de 2008 y posteriores (excepto los FXDWG y FXDF) | 19 x 2,5 pulg. | 2 | 1 | 0 | ** | 0 | * | * | 0 |
VRSCAW, VRSCD, VRSCF y VRSCDX de 2008 y posteriores (sin ABS) | 19 x 3,0 pulg. | 2 | 1 | 0 | 1 | 0 | * | * | 0 |
Touring de 2009 y posteriores (sin ABS) | 19 x 3,5 pulg. | 2 | 0 | 1 | 0 | 0 | * | * | * |
Los kits de instalación están diseñados para funcionar con muchos estilos y adaptaciones diferentes de ruedas. Comuníquese con un concesionario Harley-Davidson para verificar si los kits de rueda e instalación están diseñados y aprobados para la motocicleta en la que están siendo instalados. NOTAS: * Vea la NOTA anterior al paso de instalación en INSTALACIÓN para establecer cuál vástago de la válvula debe usar para su kit específico. Deseche el (los) otro(s) vástago(s) de la(s) válvula(s). ** Vea las NOTAS anteriores para su kit de rueda en el paso de armado del conjunto de la rueda en INSTALACIÓN para establecer si se usa la calza de cojinete para su kit y adaptación de rueda específicos. *** Calza del cojinete instalada debajo del cojinete primario. | A | Cojinete, regular (2) | 9276 | ||||||
C | Funda del eje | 41748-08 | |||||||
D | Funda del eje | 41900-08 | |||||||
J | Calza de cojinete*** | 41450-08 | |||||||
K | Calza de cojinete*** | 43903-08 | |||||||
L | Vástago de la válvula, corto | 43157-83A | |||||||
M | Vástago de la válvula, largo | 43206-01 | |||||||
N | Vástago de la válvula, de empuje | 40999-87 | |||||||
Tabla 5. Kit de instalación del cojinete de 25 mm de la rueda DELANTERA con ABS (41454-08B)
Kit de instalación del cojinete de 25 mm de la rueda DELANTERA con ABS (41454-08B) | ARTÍCULO (cantidad usada y descripción) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
Ajuste | Medida de la rueda | A | B | C | D | J | K | L | M | N |
Touring de 2008 y FLHRC de 2009 y posteriores con ABS | 16 x 3,0 pulg. | 1 | 1 | 0 | 1 | 0 | 1 | * | * | 0 |
Touring de 2009 y posteriores con ABS | 17 x 3,0 pulg. | 1 | 1 | 0 | 1 | 0 | 0 | * | * | * |
Touring de 2008 y posteriores con ABS | 18 x 3,5 pulg. | 1 | 1 | 0 | 1 | ** | ** | * | * | * |
VRSCAW, VRSCD, VRSCF y VRSCDX de 2008 y posteriores con ABS | 19 x 3,0 pulg. | 1 | 1 | 1 | 0 | ** | ** | * | * | 0 |
Touring de 2009 y posteriores con ABS | 19 x 3,5 pulg. | 1 | 1 | 0 | 1 | 0 | 0 | * | * | * |
Los kits de instalación están diseñados para funcionar con muchos estilos y adaptaciones diferentes de ruedas. Comuníquese con un concesionario Harley-Davidson para verificar si los kits de rueda e instalación están diseñados y aprobados para la motocicleta en la que están siendo instalados. NOTAS: * Vea la NOTA anterior al paso de instalación en INSTALACIÓN para establecer cuál vástago de la válvula debe usar para su kit específico. Deseche el (los) otro(s) vástago(s) de la(s) válvula(s). ** Vea las NOTAS anteriores para su kit de rueda en el paso de armado del conjunto de la rueda en INSTALACIÓN para establecer cuál calza de cojinete se usa para su kit y adaptación de rueda específicos. *** El lado rojo del cojinete se debe instalar hacia la rueda. El cojinete ABS es el primario. **** Calza del cojinete instalada debajo del cojinete primario. | A | Cojinete, regular | 9276 | |||||||
B | Cojinete, ABS*** | 9252 | ||||||||
C | Funda del eje | 41748-08 | ||||||||
D | Funda del eje | 41900-08 | ||||||||
J | Calza de cojinete**** | 41450-08 | ||||||||
K | Calza de cojinete**** | 43903-08 | ||||||||
L | Vástago de la válvula, corto | 43157-83A | ||||||||
M | Vástago de la válvula, largo | 43206-01 | ||||||||
N | Vástago de la válvula, de empuje | 40999-87 | ||||||||
