XR1200 ZADELTASSEN
J043142010-03-12
ALGEMEEN
Setnummer
90328-08A
Modellen
Voor modelgerelateerde informatie, raadpleegt u de P&A-catalogus of het gedeelte Parts and Accessories (onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).
WAARSCHUWINGDe veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)
OPMERKING
In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Voor deze installatie is een servicehandleiding voor uw model motorfiets vereist. Deze is verkrijgbaar bij een Harley-Davidson-dealer.
Setinhoud
Zie Afbeelding 5 en Tabel 1.
INSTALLEREN
WAARSCHUWINGAls bagage onjuist wordt geplaatst of accessoires onjuist worden aangebracht, kan dit van invloed zijn op de stabiliteit en wegligging van de motor, met mogelijk ernstig of dodelijk letsel tot gevolg. (00121a)
Volg de onderstaande richtlijnen bij het aanbrengen van accessoires op de motor en het vervoeren van passagiers en/of bagage.
- Houd het gewicht van de bagage dichtbij de motorfiets en zo laag mogelijk; dit minimaliseert de verandering in het zwaartekrachtpunt van de motor. Verdeel het gewicht gelijk over beide zijden van de motor en plaats grote dingen niet te ver achter de bestuurder, en plaats geen gewicht op het stuur of de voorvork.
- Zet de bagage goed vast, zodat deze onder het rijden niet verschuift. Controleer de bagage regelmatig.
- Controleer of de gespen van de rugzakriem goed vastzitten.
| 1 | Zadel |
| 2 | Duozit |
| 3 | Bouten (kort) en onderlegringen |
| 4 | Bouten (lang) en onderlegringen |
| 5 | Houders |
| 6 | Zadelbasis |

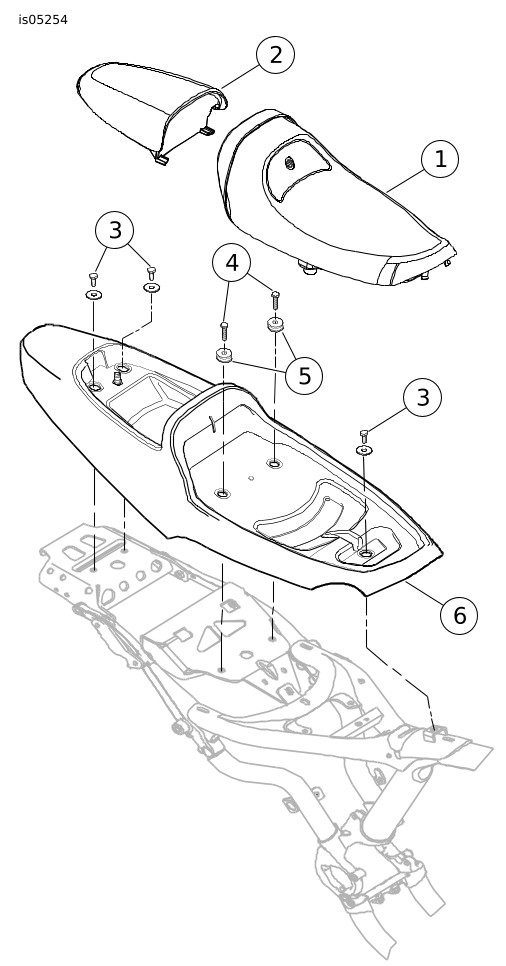

Afbeelding 1. Verwijderen van het zadel, duozit en de zadelbasis
- Maak de gespen vast, maar blijf uit de buurt van het achterwiel.
- In elke zadeltas mag maximaal 3,2 kg (7 lb) worden geplaatst.
| 1. | Zie Afbeelding 1. Verwijder het zadel van de rijder (1) en de duozit voor de passagier (2). | |||||||||||||
| 2. | Verwijder de korte bouten en onderlegringen (3) en de lange bouten (4) en de houders (5) en til de zadelbasis (6) van het frame. | |||||||||||||
| 3. | Zie Afbeelding 5 en Tabel 1. Verwijder de twee bouten en de onderlegringen van de dempersteun (B) op de rechter framerail. Bewaar de bouten voor het geval de zadeltassen en de steunen moeten worden verwijderd. De onderlegringen zullen worden gebruikt in de volgende stap. | |||||||||||||
| 4. | Plaats de bagagespinbevestiging (3) en de zadeltassteun (1) op de dempersteun en plaats de twee eerder verwijderde onderlegringen aan de linkerzijde achter de bagagespinbevestiging, zoals aangegeven in de afbeelding. Draai de 1,75 inch bout (6) aan de achterzijde en de 2,00 inch bout (5) aan de voorzijde vast. Haal de bouten aan tot 20,3–27,1 N·m (15–20 ft-lbs). Draai de bouten los en vervolgens opnieuw vast met 31,2–33,9 N·m (23–25 ft-lbs). | |||||||||||||
| 5. | Verwijder de vergelijkbare bevestigingsmaterialen van de linker framerail (D). Plaats eerst de bagagespinbevestiging (4) en vervolgens de zadeltassteun (2) op de framerail met de bouten uit de bevestigingsset. Gebruik een 1,75 inch bout (6) voor de voorzijde en een 1,50 inch bout (7) voor de achterzijde. Aan deze zijde worden geen onderlegringen gebruikt. Haal de bouten aan tot 20,3–27,1 N·m (15–20 ft-lbs). Draai de bouten los en vervolgens opnieuw vast met 31,2–33,9 N·m (23–25 ft-lbs). Bewaar de originele bevestigingsmaterialen voor het geval de zadeltassen moeten worden verwijderd. | |||||||||||||
| 6. | Zie Afbeelding 2. Plaats de achterflap van de zadeltas over de bagagespinbevestiging (1), plaats de onderste tasriemen over de zadeltassteun (2) en zet de gespen (3) vast. Herhaal dit voor de andere kant. OPMERKING Omdat de zadeltassen de oorspronkelijke zijreflectoren achter bedekken, moeten deze worden verwijderd en worden vervangen door de reflectoren met de steunen uit de set. | |||||||||||||
| 7. | Verwijder de originele zijreflectoren achter. | |||||||||||||
| 8. | Zie Afbeelding 3. Zet de reflectorsteunen en de kentekenplaat handvast. | |||||||||||||
| 9. | Zie Afbeelding 4. Trek de steunen aan elke zijde 41,3 mm (1,625 in) naar buiten en zet de bouten definitief vast. | |||||||||||||
| 10. | Zie Afbeelding 1. Plaats de zadelbasis op het frame en draai alle bouten vast met 8,1–13,6 N·m (72–120 in-lbs). | |||||||||||||
| WAARSCHUWING Trek het zadel na de montage even omhoog om er zeker van te zijn dat het in de positie is vergrendeld. Tijdens het rijden kan een loszittend zadel verschuiven, waardoor men de controle over de motorfiets kan verliezen met mogelijk ernstig of dodelijk letsel tot gevolg. (00070b) | ||||||||||||||
| 11. | Installeer de duozit en het zadel. |

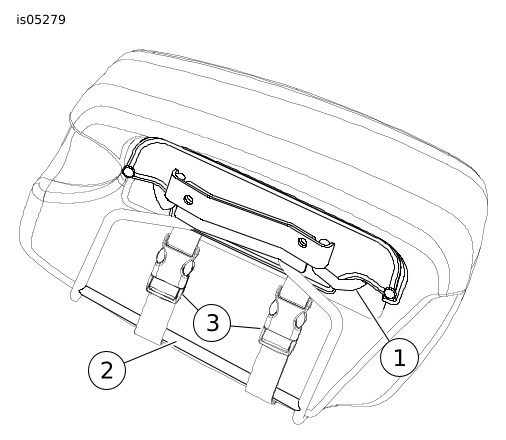

Afbeelding 2. Bevestigen van zadeltas

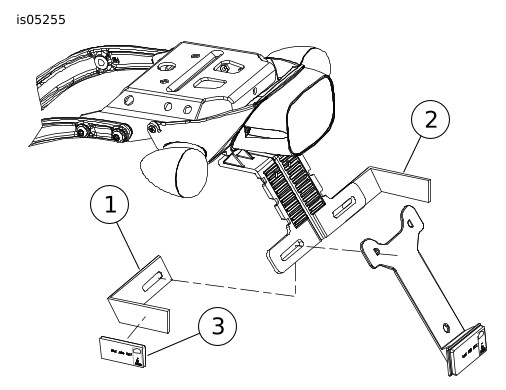

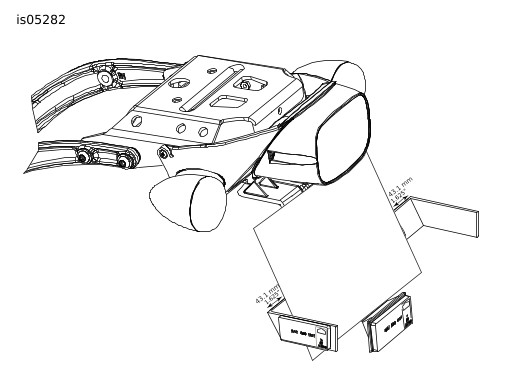

Afbeelding 3. Installeren van de reflector  Afbeelding 4. Locatie van de reflector |
SERVICEONDERDELEN
Afbeelding 5. Serviceonderdelen: XR1200 zadeltassen
Tabel 1. Serviceonderdelentabel
Item | Beschrijving (aantal) | Onderdeelnummer |
|---|---|---|
1 | Zadeltassteun, rechts | 90341-08A |
2 | Zadeltassteun, links | 90335-08A |
3 | Bagagespinbevestiging, rechts | Niet afzonderlijk verkrijgbaar |
4 | Bagagespinbevestiging, links | Niet afzonderlijk verkrijgbaar |
5 | Bout, inbus, 2,00 inch | Niet afzonderlijk verkrijgbaar |
6 | Bout, inbus, 1,75 inch (2) | Niet afzonderlijk verkrijgbaar |
7 | Bout, inbus, 1,50 inch | Niet afzonderlijk verkrijgbaar |
8 | Zadeltas, rechts | 90333-08A |
9 | Zadeltas, links | 90332-08A |
10 | Reflectorsteun, rechts | 90437-08 |
11 | Reflectorsteun, links | 90436-08 |
12 | Reflectoren, (2) | 59259-90 |
Items genoemd in de tekst, maar niet in de set inbegrepen: | ||
A | Framerail, rechts | |
B | Dempersteun | |
C | Onderlegringen (2) | |
D | Framerail, links | |
