PORTE-BAGAGE SOLO NOIR DETACHABLES H-D POUR SOFTAIL
J044212014-06-30
GÉNÉRALITÉS
Numéro de kit
53612-08A
Modèles
Pour des informations sur la configuration des modèles, voir le catalogue P&A de vente au détail ou la section Pièces et accessoires de www.harley-davidson.com (en anglais seulement).
Exigences pour l’installation
L’achat séparé de pièces ou accessoires supplémentaires peut être nécessaire pour l’installation correcte de ce kit de Detachables™ H-D®. Voir le catalogue P&A de vente au détail ou la section Pièces et accessoires de www.harley-davidson.com (anglais seulement) pour une liste de pièces ou d’accessoires.
AVERTISSEMENTLa sécurité du conducteur et du passager dépend de la pose correcte de ce kit. Suivre les procédures du manuel d’entretien approprié. Si l'opérateur ne possède pas les compétences requises ou les outils appropriés pour effectuer la procédure, la pose doit être confiée à un concessionnaire Harley-Davidson. Une pose incorrecte de ce kit risque de causer la mort ou des blessures graves. (00333b)
REMARQUE
Cette fiche d’instructions renvoie aux informations du manuel d’entretien. Il est nécessaire d’utiliser le manuel d’entretien correspondant au modèle de moto pour cette installation. Il est disponible auprès d’un concessionnaire Harley-Davidson.
AVERTISSEMENTNe pas dépasser la capacité maximale du porte-bagage. Une charge trop lourde risquerait de provoquer une perte de contrôle et de causer des blessures graves ou la mort. (00373a)
REMARQUE
La capacité pondérale maximale du porte-bagages est de 4,5 kg (10 lb).
INSTALLATION
| 1. | Voir Figure 1 et Figure 2. Se placer derrière la moto. Placer les encoches de fourche avant (1) dans les galets d’ancrage avant (2) comme indiqué sur les figures 1 et 2. | |||||||||||
| 2. | Tirer les loquets tournants (3) de nouveau à leur position la plus en arrière comme indiqué dans la vue au centre de la figure 1. Placer les loquets tournants arrière sur les galets d’ancrage arrière (4). Vérifier que les loquets et le porte-bagage s’installent dans le col des galets d’ancrage arrière comme indiqué dans la vue en bas de la figure 1. Cela peut nécessiter la compression ou l’écartement délicat du porte-bagages. |

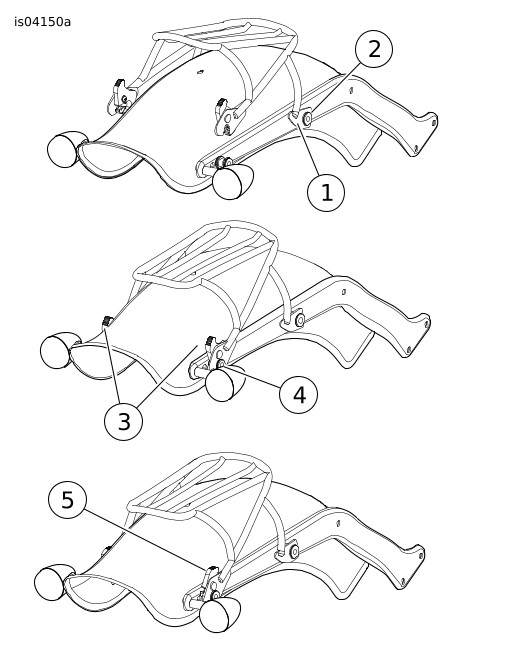

Figure 1. Porte-bagage Solo Detachables H-D | ||||||||||
| 3. | Pousser les loquets tournants (5) vers le bas et les fermer en poussant le levier de loquet en avant le plus possible comme indiqué dans la vue en bas de la figure 1. On peut entendre un déclic lorsque le loquet est en position. Si le loquet ne se ferme pas facilement, ne pas forcer. Vérifier à nouveau l’alignement comme décrit à l’étape 2 et sur la figure 2. REMARQUE Après avoir installé le porte-bagage Solo, tirer vers le haut pour vérifier qu’il est verrouillé en position. | |||||||||||
| 4. | Pour retirer le porte-bagage Solo, appuyer sur le bouton de dégagement (A) indiqué sur la figure 3. Tirer le levier des loquets tournants vers l’arrière. Soulever avec soin l’arrière du porte-bagage Solo. Tirer le porte-bagage Solo hors des galets d’ancrage avant. |
| 1 | Correct |
| 2 | Incorrect |
| 3 | Incorrect |
Figure 2. Engagement de l’encoche supérieure avec le galet d’ancrage
PIÈCES DE RECHANGE

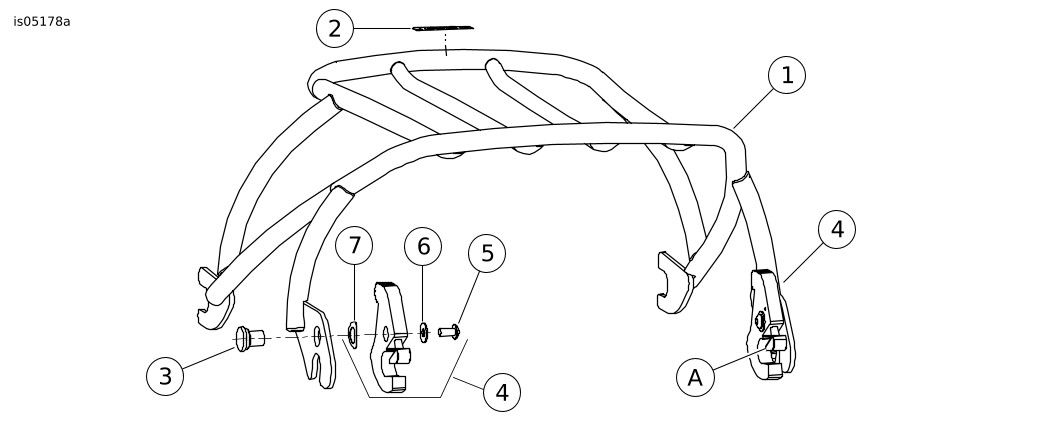

Figure 3. Pièces de rechange : Porte-bagage Solo noir Detachables H-D
Tableau 1. Tableau des pièces de rechange
Kit | Article | Description (quantité) | Numéro de pièce |
|---|---|---|---|
Kit 53612-08 | 1 | Porte-bagage Solo amovible noir | Non vendu séparément |
2 | Étiquette de charge | Non vendu séparément | |
3 | Goujon cannelé | Non vendu séparément | |
Kit 50300108 | 4 | Ensemble de loquet tournant (2) | Non vendu séparément |
Les articles suivants font partie du kit 50300108 | |||
5 | Vis à tête bombée | Non vendu séparément | |
6 | Rondelle plate | 6827 | |
7 | Rondelle à ressort ondulée | 6828 | |
8 | Ressort de compression (non illustré) | 53602-95 | |
A | Bouton de dégagement de loquet tournant | ||
