KIT DE REPOSICIONAMENTO DA ANTENA AM/FM
J045422008-09-30
INFORMAÇÕES GERAIS
Número do kit
76556-09
Modelos
Este kit é usado para reposicionar uma antena AM/FM montada no pára-lama para uma Tour-Pak® removível em alguns modelos de motocicleta específicos. Para informações sobre a adaptação aos modelos, veja o catálogo de peças e acessórios de varejo ou a seção de peças e acessórios do site www.harley-davidson.com (somente em inglês).
Peças adicionais necessárias
Os modelos FLHT exigem a compra separada de um mastro de antena, a menos que um rádio tenha sido instalado anteriormente. Consulte um distribuidor Harley-Davidson para obter informações sobre os mastros de antenas disponíveis.
Conteúdo do kit
Veja a Figura 5 e a Tabela 1.
Preparação da Tour-Pak
NOTA
A Harley-Davidson recomenda enfaticamente que a antena seja instalada onde indicado. Nessa posição, a antena causará menos interferência com a abertura e o fechamento da tampa da Tour-Pak.
1. Consulte o Manual do proprietário e siga as instruções fornecidas para remover o alforje esquerdo.
2. Abra a tampa da Tour-Pak e remova todos os itens de sua base.
3. Modelos com tapete de borracha: Remova o tapete. Modelos com forro moldado: Abra o compartimento de mapas e remova as porcas cegas com as arruelas lisas. Remova o compartimento de mapas e o forro.
4. Para os modelos FLHTC: Veja a Figura 5. Desconecte o cabo da antena AM/FM da base da antena original (7) na parte interna da Tour-Pak. Continue em Montagem do suporte da antena AM/FM no pára-lama (modelos FLHT e FLHTC). Para os modelos FLHT, FLHX e FLTR: Veja a Figura 1. Meça e determine o centro (1) da parede externa traseira da Tour-Pak.
5. Coloque uma tira de fita adesiva com 51 mm (2 pol.) de largura desde a parte superior até a parte inferior no centro aproximado da parede externa traseira da Tour-Pak.
6. Meça novamente e marque o centro perto da parte superior da fita adesiva. Meça e marque o centro perto da parte inferior da tira. Desenhe uma linha da marca superior até a marca inferior.
7. De frente para a fita, meça 235 mm (9-1/4 pol.) da linha central até o lado esquerdo da parede externa traseira da Tour-Pak.
8. Coloque uma tira de fita adesiva de 51 mm (2 pol.) de largura desde a parte superior até aproximadamente a metade inferior da parede externa traseira da Tour-Pak à distância de 235 mm (9-1/4 pol.) (3) da linha central.

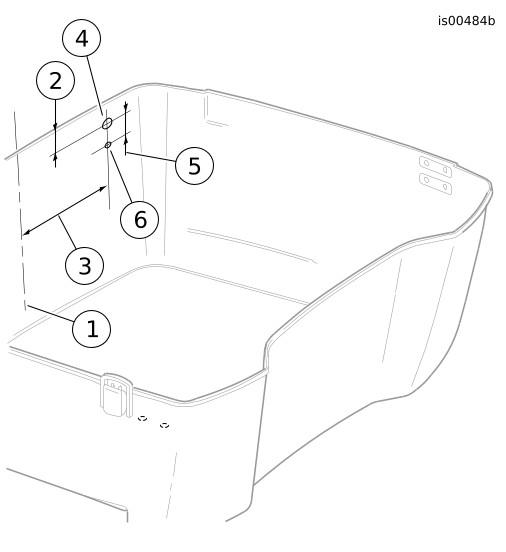

1Linha central da Tour-Pak
2Medida de 31,8 mm (1-1/4 pol.) para baixo
3Medida de 235 mm (9-1/4 pol.) a partir do centro
4Furo com diâmetro de 13,5 mm (17/32 pol.)
5Medida de 38,1 mm (1-1/2 pol.) para baixo
6Furo de 6,4 mm (1/4 pol.)
Figura 1. Local de perfuração da antena AM/FM Tour-Pak
9. Meça novamente e marque a fita a 235 mm (9-1/4 pol.) da linha central, perto da parte superior da tira de fita e novamente perto da parte inferior da tira. Desenhe uma linha da marca superior até a marca inferior.
10. Meça 31,8 mm (1-1/4 pol.) da borda superior da Tour-Pak na linha vertical do lado esquerdo e desenhe uma linha horizontal curta (2) transversal à linha vertical.
11. Meça 38,1 mm (1-1/2 pol.) da primeira linha horizontal e desenhe outra linha horizontal curta (5) transversal à linha vertical.
12. Faça os furos de montagem da antena como segue:
a. Marque o centro das linhas transversais com uma punção.
b. Faça dois furos-guia de 3 mm (1/8 pol.) através da parede da Tour-Pak.
c. Faça um furo de 13,5 mm (17/32 pol.) (4) através do furo-guia superior.
d. Faça um furo de 6,4 mm (1/4 pol.) (6) através do furo-guia inferior.
13. Remova a fita adesiva. Lixe levemente para remover rebarbas e arestas vivas. Limpe os resíduos de fita adesiva da superfície da Tour-Pak com uma mistura de 50 a 70% de álcool isopropílico e 30 a 50% de água destilada.

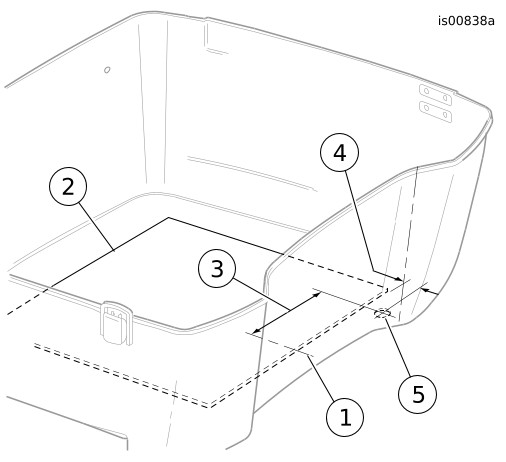

1Linha central da Tour-Pak
2Placa de apoio
3Medida de 190 mm (7-1/2 pol.) a partir do centro
4Medida de 16 mm (5/8 pol.) a partir da borda da placa
5Furo de 19 mm (3/4 pol.)
Figura 2. Local de perfuração do cabo da antena AM/FM (Tour-Pak do tipo 1)
14. Se a Tour-Pak FOR perfurada para a fiação na borda inferior esquerda dianteira: Avance para as seguintes seções de acordo com o seu modelo. Se a Tour-Pak NÃO FOR perfurada para a fiação na borda inferior esquerda dianteira E:Se a parte interna da Tour-Pak tiver um acabamento CINZA MÉDIO, BRILHANTE (Tour-Pak do tipo 1): Se a parte interna da Tour-Pak tiver um acabamento PRETO FOSCO (Tour-Pak do tipo 2):
a. Para modelos FLHT e FLHTC, continue em Montagem do suporte e da base da antena AM/FM no pára-lama.
b. Para modelos FLHX e FLTR, continue em Remoção do mastro da antena AM/FM da base da antena.
c. Veja a Figura 2. Meça e determine o centro (1) da placa de apoio (2) que cobre o fundo da Tour-Pak.
d. Coloque uma tira de fita adesiva de 51 mm (2 pol.) de largura desde a parte dianteira até aproximadamente a metade traseira no centro aproximado da placa de apoio.
e. Meça novamente e marque o centro da placa de apoio na parte dianteira da tira e novamente perto da parte traseira. Desenhe uma linha reta através das duas marcas.
f. De frente para a fita, meça 190 mm (7-1/2 pol.) da linha de centro até o fundo do lado esquerdo da Tour-Pak.
g. Coloque uma tira de fita adesiva de 51 mm (2 pol.) de largura no fundo da Tour-Pak na frente da placa de apoio à distância de 190 mm (7-1/2 pol.) (3) da linha central, da placa de apoio até a parede dianteira.
h. Meça novamente e marque a fita a 190 mm (7-1/2 pol.) da linha central, perto da parede dianteira e novamente perto da placa de apoio. Desenhe uma linha entre as duas marcas.
i. Meça para frente 16 mm (5/8 pol.) da borda dianteira da placa de apoio (4) e desenhe uma linha curta transversal à linha desenhada no passo acima.
j. Marque o centro das linhas transversais com uma punção e, em seguida, faça um furo-guia de 3 mm (1/8 pol.) através do fundo da Tour-Pak.
k. Coloque uma tira de 51 mm (2 pol.) de largura com uma fita adesiva na superfície externa do fundo da Tour-Pak, centralizada no furo-guia. Faça um furo na fita no local do furo-guia.
l. Na parte inferior da Tour-Pak, faça um furo de 19 mm (3/4 pol.) (5) da parte externa para a parte interna da Tour-Pak.
m. Remova a fita adesiva. Lixe levemente para remover rebarbas e arestas vivas. Limpe o resíduo de fita adesiva das superfícies interna e externa da Tour-Pak com uma mistura de 50 a 70% de álcool isopropílico e 30 a 50% de água destilada.
n. Avance para as seguintes seções de acordo com o seu modelo. Para modelos FLHT e FLHTC, continue em Montagem do suporte e da base da antena AM/FM no pára-lama. Para modelos FLHX e FLTR, continue em Remoção do mastro da antena AM/FM da base da antena.
o. Veja a Figura 3. Meça e determine o centro (1) da parede interna dianteira da Tour-Pak.
p. Coloque uma tira de fita adesiva de 51 mm (2 pol.) de largura desde a parte superior até a parte inferior no centro aproximado da parede interna dianteira da Tour-Pak.
q. Meça novamente e marque o centro perto da parte superior da fita adesiva. Meça e marque o centro perto da parte inferior da tira. Desenhe uma linha da marca superior até a marca inferior.
r. De frente para a fita, meça 162 mm (6-3/8 pol.) da linha central até a parede dianteira esquerda da Tour-Pak (2). Não siga a curva da parede, meça de uma extremidade à outra. Veja o inserto da Figura 3.
s. Coloque uma tira de 51 mm (2 pol.) de largura de fita adesiva da parte inferior até aproximadamente a metade superior da parede interna dianteira da Tour-Pak à distância de 162 mm (6-3/8 pol.) da linha central.
t. Meça novamente e marque a fita a 162 mm (6-3/8 pol.) da linha central (de uma extremidade à outra), perto da parte superior da fita e novamente perto da parte inferior da tira. Desenhe uma linha da marca superior até a marca inferior.
u. Veja Figura 3 (item 4). Para a Tour-Pak King: Meça aproximadamente 193 mm (7-19/32 pol.) da borda superior (3) da Tour-Pak para baixo. Para a Tour-Pak Chopped: Meça aproximadamente 117 mm (4-19/32 pol.) da borda superior (3) da Tour-Pak para baixo. Desenhe uma linha horizontal curta transversal à linha vertical.
v. Marque o centro das linhas transversais com uma punção e, em seguida, faça um furo-guia de 3 mm (1/8 pol.) através da parede dianteira da Tour-Pak.
w. Coloque uma tira de fita adesiva na superfície externa da parede dianteira da Tour-Pak, centrada no local do furo-guia. Faça um furo na fita no local do furo-guia.
x. Através do furo-guia, faça um furo de 19 mm (3/4 pol.) (5) da parte externa da Tour-Pak até a parte interna.
y. Remova a fita adesiva. Lixe levemente para remover rebarbas e arestas vivas. Limpe o resíduo de fita adesiva das superfícies interna e externa da Tour-Pak com uma mistura de 50 a 70% de álcool isopropílico e 30 a 50% de água destilada.
z. Avance para as seguintes seções de acordo com o seu modelo. Para modelos FLHT e FLHTC, continue em Montagem do suporte e da base da antena AM/FM no pára-lama. Para modelos FLHX e FLTR, continue em Remoção do mastro da antena AM/FM da base da antena.

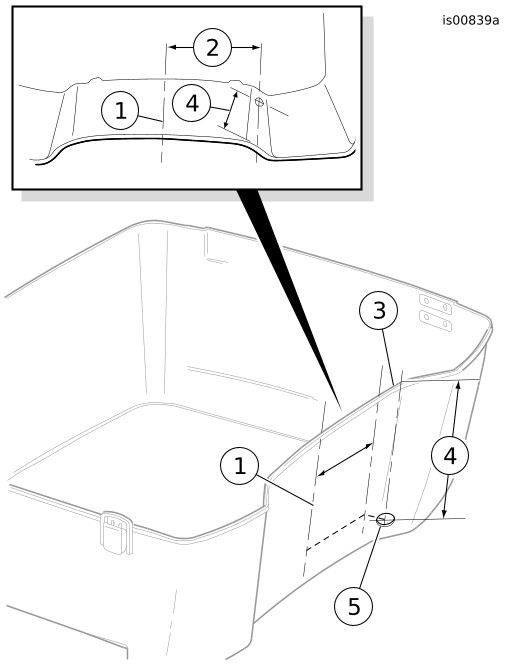

1Linha central da Tour-Pak
2Medida de 162 mm (6-3/8 pol.) a partir do centro
3Borda superior da base da Tour-Pak
4Medida a partir da borda superior da base da Tour-Pak para baixo. para uma Tour-Pak King, 193 mm (7-19/32 pol.); para uma Tour-Pak Chopped, 117 mm (4-19/32 pol.)
5Furo de 19 mm (3/4 pol.)
Figura 3. Local de perfuração do cabo da antena AM/FM (Tour-Pak do tipo 2)
Remoção do mastro da antena AM/FM da base da antena, modelos FLHX e FLTR
NOTA
O novo suporte de montagem da antena (1) do kit não é usado para os modelos FLHX e FLTR.
  1. Veja a Figura 5. Remova o mastro da antena (A) da base da antena (4) do suporte de montagem original da montado na parte inferior do suporte traseiro do alforje do lado esquerdo. Continue em Conexão da antena AM/FM.
Montagem do suporte da antena AM/FM no pára-lama, modelos FLHT e FLHTC
NOTA
Veja a Figura 5. Para obter o máximo ajuste na rosca do adaptador da antena/cabo (3), posicione as porcas (5) na base da antena (4) para deixar praticamente toda a rosca de 1/2-20 acima da porca superior.
1. Instale uma das porcas de 1/2-20 (5) do kit na base da antena (4). Coloque a arruela de pressão grande com dentado interno (6) nas roscas da base da antena e insira-a para baixo através do furo no novo suporte de montagem da antena (1).
2. Instale a segunda porca de 1/2-20 na base da antena. Use uma chave inglesa na porca superior e aperte a porca inferior com torque de 5,4–10,8 N·m (4–8 ft-lbs).

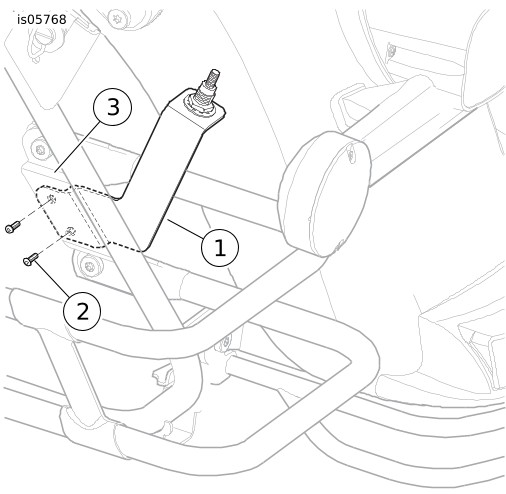

1Suporte da antena
2Parafuso, cabeça panela (2)
3Suporte do alforje do lado esquerdo
Figura 4. Montagem do suporte da antena AM/FM no pára-lama (FLHT e FLHTC)
3. Veja a Figura 4. Instale o suporte da antena montado (1) no suporte do alforje esquerdo (3) com dois parafusos cabeça de panela (2) do kit. Aperte os parafusos com torque de 4,5–6,8 N·m (40–60 in-lbs).
4. Para os modelos FLHT: Localize o excesso do cabo da antena, espiral ou liso, fixado no componente do quadro (sob a tampa do lado esquerdo) com uma abraçadeira plástica. Remova as abraçadeiras que fixam o cabo da antena na parte traseira e passe o cabo em excesso para trás como necessário para alcançar com facilidade o novo local da antena e oferecer folga suficiente na base da antena para evitar que o cabo dobre ou se prenda na conexão. Para os modelos FLHTC: Pegue o cabo da antena AM/FM do veículo através da abertura na borda dianteira inferior esquerda da Tour-Pak.
5. Para os modelos FLHT e FLHTC: Ligue o conector do cabo da antena AM/FM do veículo na parte inferior da base da antena em seu suporte. Aperte a porca recartilhada para fixar o conector na base.
6. Para os modelos FLHT: Continue em Montagem da base da antena AM/FM na Tour-Pak. Para os modelos FLHTC: Continue em Conexão da antena AM/FM.
Montagem da base da antena AM/FM na Tour-Pak
1. Veja a Figura 5. Pegue o conjunto da base da antena AM/FM (7) do kit. Remova a porca hexagonal (12) e a arruela de pressão com denteado interno (11) do conjunto do plugue (10) na base.
2. Monte a gaxeta da base (13) na base da antena.
3. Com o prisioneiro do mastro da antena (9) voltado para cima, posicione o conjunto da base sobre os furos feitos anteriormente na parede externa traseira da Tour-Pak. Certifique-se de que o conjunto do plugue (10) passe através do furo maior (na parte superior).
4. Posicione a placa de reforço da antena (14) dentro da Tour-Pak. Pegue o cabo de ligação à terra (17) do kit e coloque o terminal de anel grande sobre o conjunto do plugue. Use a porca hexagonal (12) e a arruela de pressão (11) para fixar o cabo de ligação à terra ao conjunto do plugue, mas não aperte totalmente por enquanto.
5. Fixe a outra extremidade do cabo de ligação à terra ao parafuso de montagem traseiro do lado esquerdo no fundo da Tour-Pak.
a. Enquanto segura a cabeça do parafuso hexagonal, remova a contraporca de nylon, a arruela e o espaçador da parte inferior que fixam a Tour-Pak no tubo de suporte superior do bagageiro.
b. Remova o parafuso e a arruela lisa do furo e coloque o terminal de anel pequeno do cabo de ligação à terra nas roscas do parafuso. Instale o parafuso novamente no furo.
c. Na parte inferior do tubo de suporte, instale o espaçador (lado côncavo para cima), a arruela lisa e a contraporca de nylon no parafuso. Com a parte côncava do espaçador alinhada com o trilho do tubo de suporte, segure a porca e aperte o parafuso com torque de 10,8–13,5 N·m (96–120 in-lbs).
6. Instale o parafuso TORX® (15) e a arruela de pressão pequena (16) através do furo menor (parte inferior) da placa de reforço da antena na base da antena. Aperte o parafuso com firmeza. Aperte a porca hexagonal (12) com firmeza.
7. Instale o conjunto do mastro da antena (1) no adaptador de base da antena (9) .
Conexão da antena AM/FM
  1. Conecte uma extremidade do cabo de ligação da antena (18) no adaptador de antena (10) e aperte a porca recartilhada para fixar o conector na base da antena.
  2. Oriente a outra extremidade do cabo para baixo e através do furo com diâmetro de 19 mm (3/4 pol.) na borda dianteira inferior esquerda da Tour-Pak. Oriente o cabo para trás ao longo da parte interna do bagageiro e para baixo no suporte traseiro do alforje.
  3. Insira o novo adaptador da antena/cabo (3) no conjunto da base da antena (4).
  4. Ligue o conector do cabo da antena no adaptador de cabo/antena. Aperte a porca recartilhada para fixar o conector no adaptador.
  5. Certifique-se de que um comprimento adequado de cabo continue na Tour-Pak para que ele permaneça plano no fundo da Tour-Pak. Instale o anel isolante (19) do cabo de ligação da antena perto do furo na Tour-Pak. Instale com cuidado o anel isolante no furo para vedar a abertura ao redor do cabo. Consulte o Manual do proprietário e siga as instruções fornecidas para instalar o alforje esquerdo.
    6. NOTA
    Para evitar possíveis danos ao sistema de som, verifique se o interruptor da chave de ignição/iluminação está na posição de desligado (OFF) antes de instalar o fusível principal.
  6. Verifique se o interruptor da chave de ignição/iluminação está na posição de desligado (OFF). Consulte o Manual do proprietário e siga as instruções dadas para a instalação do fusível principal.
  7. Faça um teste para verificar se o rádio funciona corretamente.
PEÇAS DE REPOSIÇÃO

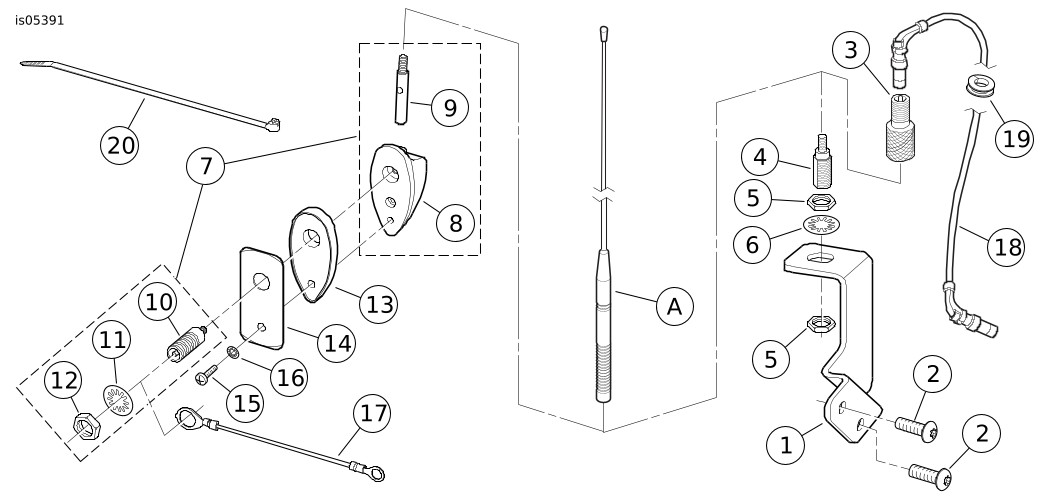

Figura 5. Peças de reposição: kit de reposicionamento da antena AM/FM
Tabela 1. Tabela de peças de reposição
Item
Descrição (quantidade)
Peça N.o
1
Suporte, montagem da antena
76557-09
2
Parafuso, cabeça de panela TORX®, N.o 10-24 (2)
2441
3
Adaptador, cabo/antena
76219-00
4
Conjunto da base (junta)
76354-00
5
Porca hexagonal, fina, 1/2-20 (2)
76353-00
6
Arruela de pressão, denteado interno, 1/2 pol.
7129
7
Conjunto da base da antena (inclui itens de 8 a 12)
76252-86
8
  • Base, antena
Não é vendido separadamente
9
  • Adaptador, antena
Não é vendido separadamente
10
  • Conjunto do tampão, antena
76258-86
11
  • Arruela de pressão, denteado interno, 1/2 pol.
7129
12
  • Contraporca hexagonal, 1/2-20
76259-86
13
Gaxeta, base da antena
76255-86
14
Placa de reforço
76253-86
15
Parafuso Philips, cabeça panela, TORX
2576
16
Arruela de pressão, denteado interno, N.o 10
7118
17
Cabo, terra da antena AM/FM
70465-86A
18
Cabo, ligação da antena AM/FM
76229-00
19
Anel isolante
11486
20
Abraçadeiras (10)
10006
Itens mencionados no texto, mas não incluídos no kit:
A
Conjunto do mastro da antena
