ערכת חלקי חיבור לצורך הרכבה של משענת גב מתכווננת לרוכב FL
J047292019-07-25
כללי
מספר ערכה
52593-09A
דגמים
למידע אודות התאמת דגם עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
אזהרה
הבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. נדרש מדריך טיפולים לאופנוע מהדגם שלך על מנת לבצע התקנה זו, והוא זמין אצל סוכן Harley-Davidson.
תכולת הערכה
ראה את איור 14 ואת טבלה 1 .
התקנה - דגמי 1997 עד 2007
1. הסר את המושב ואת רצועת האחיזה הנוכחיים על פי ההוראות במדריך הטיפולים. בדגמים עם ידית אחיזה יש להשאיר את ידית האחיזה במקומה. הסר את האומים בלבד. שמור את כל חלקי החיבור לצורך ההתקנה.
2. הסר את כיסוי הצד השמאלי על פי ההוראות במדריך הטיפולים.
3. ראה איור 1 . דגמי 1999 ודגמים מאוחרים יותר: הסר את אומי האוגן (2) במקום שצוין, אם רלוונטי. השאר את דיסקיות ההצמדה מניילון (1) במקומן. דגמי 1997-1998: הסר את הברגים.

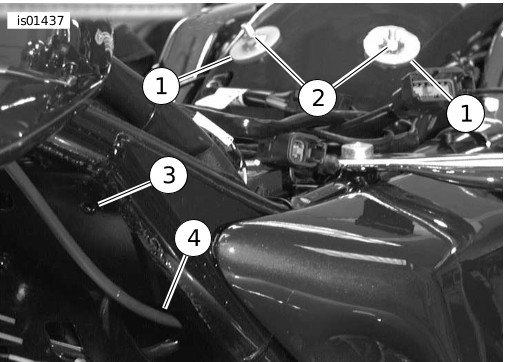

1דיסקית הצמדה מניילון (2)
2אום אוגן (2)
3נקודת חיבור של תושבת של ידית מתכווננת
4חור גישה לכבל ידית מתכוונת
תרשים 1. הסר את אומי האוגן/מיקום התושבת
4. ראה איור 2 . התקן את התושבת של ידית הכוונון (1) בעזרת חלקי החיבור המתאימים: דגמי 2000-2007: ראה איור 14 . השתמש בבורג (5) ובאום האוגן (13). דגמי 1997-1999: ראה איור 14 . השתמש בבורג קודח (11).
5. אופנועים עם בקרת שיוט: ראה איור 14 . הרכב את כבל בקרת השיוט דרך תפס החוטים (8). הרכב את הבורג (5 או 11) דרך תפס החוטים. בדגמי 2000-2008, הרכב את אום האוגן (13).
6. ראה איור 7 . ודא שקצה הכבל (1) יושב במקומו בתושבת בלי לזוז (2) לפני שאתה מנתב את הכבל של משענת הגב.
הערה
הידוק יתר של בורגי ידית הכוונון עלול לגרום נזק לידית הכוונון.
7. ראה איור 3 . הזן את הכבל של הידית דרך תושבת ידית הכוונון (1) והתקן את ידית הכוונון של משענת הגב (2) בתושבת כפי שמוצג עם הברגים שטוחי הראש (3) (פריט 5 או 11, איור 17). הדק היטב את הברגים. הזן את הכבל מתחת למסגרת ולמעלה אל מתחת למושב.
8. המשך אל התקנה סופית - כל הדגמים.

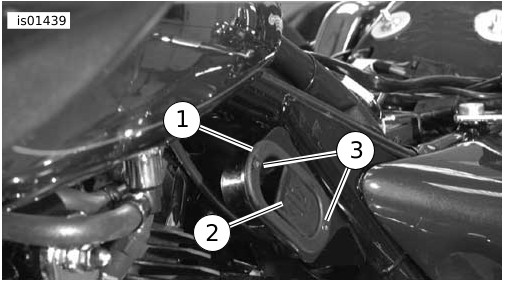

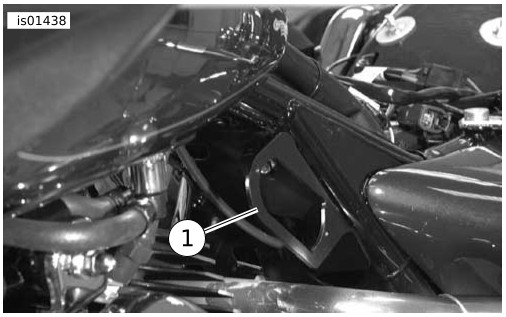

1תושבת ידית כוונון
תרשים 2. תושבת ידית כוונון שהותקנה
1תושבת ידית כוונון (מוצג טיפוס כללי)
2ידית כוונון של משענת גב
3בורג (2)
תרשים 3. ידית כוונון של משענת הגב שהותקנה
1מיקום ה-Speed Nut
תרשים 4. Speed Nut שהותקן
התקנה - דגמי 2008
דגמים ללא אביזר מסיט זרימת האוויר באמצע המסגרת:
1. הסר את המושב ואת רצועת האחיזה הקיימים על פי ההוראות במדריך הטיפולים. בדגמים עם ידית אחיזה יש להשאיר את ידית האחיזה מותקנת. הסר את אומי ההרכבה בלבד. שמור את כל חלקי החיבור לצורך ההתקנה.
2. הסר את כיסוי הצד השמאלי על פי ההוראות במדריך הטיפולים.
3. ראה איור 1 . הסר את אומי האוגן (2). השאר את דיסקיות ההצמדה מניילון (1) במקומן.
4. דגמי קליפורניה עם שפופרת של מיכל מאייד: משוך החוצה את התפס מפלסטיק של הצינור מהחור שבלוח המסגרת במקום שבו אתה עומד להרכיב את התושבת של ידית הכוונון. השלך לאשפה את התפס מפלסטיק של הצינור.
הערה
השלבים הבאים יספקו חור עם תבריג לתושבת הרכבה של ידית כוונון של משענת גב במסגרת של דגם 2008. יש להכניס את האום המיוחד הנתפס מעצמו הכלול בערכה לתוך החור בצורת משושה בצד השמאלי העליון של לוח המסגרת (היכן שמרכיבים את משענת הגב) ולקבע אותו למקום על ידי מעיכת האום באמצעות מברג. יש להקדיש תשומת לב כדי לוודא שיש מגע מלא של האום בחור המשושה כשמהדקים את הבורג כדי לתפוס את האום בתוך לוח המסגרת.
5. ראה איור 14 . קח את האום הנתפס מעצמו (15) ואת הבורג (16) מערכה. הרכב את הבורג עם הראש המשושה בתוך הקצה של האוגן של האום הנתפס מעצמו עד המקום שבו שהראש של הבורג רק נוגע בחלק העליון של האום.
הערה
אם יש צורך, נקה את הצבע מהחור המשושה כדי שיהיה מגע מלא של האום הנתפס מעצמו בחור.
6. הרכב את האום הנתפס מעצמו ואת הבורג בתוך החור המשושה העליון בלוח המסגרת, איפה שמרכיבים את משענת הגב. הכנס את הצד המשושה של האום לתוך החור המשושה במסגרת.
7. סובב את הבורג עם מפתח ברגים 7/16 תוך שאתה מחזיק את האום הנתפס מעצמו בחוזקה במקום. הגב של האום הנתפס מעצמו שמאחורי לוח המסגרת יימעך וייתפס בלוח המסגרת.
8. הדק את הבורג (בערך 2-1/2 סיבובים).
מומנט: 6,8–7,4 N·m (60–65 in-lbs) בורג של לוח מסגרת
9. הסר את הבורג (16) והשלך אותו לאשפה.
10. החזק את ההגבהה (18) כשהחור בהגבהה מיושר עם החריץ בתושבת (10) ומיושר עם האום הנתפס מעצמו בלוח המסגרת, כך שההגבהה תידחק באמצע בין התושבת לבין לוח המסגרת. התקן את התושבת של ידית הכוונון (10) ואת ההגבהה עם בורג האוגן (5) דרך התושבת וההגבהה לתוך האום הנתפס מעצמו. ודא שלשונית הקרס/הלשונית המכופפת של התושבת מתחברת לקצה של החור האובאלי הגדול שבמסגרת. לאחר שהוא מיושר, הדק את בורג האוגן.
מומנט: 5,1–6,2 N·m (45–55 in-lbs) בורג אוגן
11. דגמי קליפורניה עם שפופרת מיכל מאייד: ראה איור 14 . קח את התפס עם הצד האחורי הדביק (17) מהערכה. נקה את החלק השטוח של תושבת ידית הכוונון בערך איפה שהסרת את התפס המקורי מפלסטיק של הצינור באמצעות איזופרופיל אלכוהול. חבר את התפס לתושבת והעבר את שפופרת המאייד דרך התפס. קפל את התפס למטה כדי לקבע את הצינור.
12. ראה איור 14 . קח את הכבל והידית של המפעיל (9) מהערכה.
13. ראה איור 7 . ודא שקצה הכבל (1) יושב במקומו בתושבת בלי לזוז (2) לפני שאתה מנתב את הכבל של משענת הגב.
14. ראה איור 8 . העבר את הכבל של משענת הגב דרך הפתח הגדול בתושבת של ידית הכוונון, ולאחר מכן דרך החריץ האובאלי הגדול (2) בלוח האופקי של המסגרת (3) ולמטה דרך חור הניקוז התחתון (1) הממוקם בפינה התחתונה של הלוח האופקי של המסגרת, היכן שהלוח האופקי פוגש את המסגרת האחורית.
15. ראה איור 10. העבר את הכבל (1) בין תא המצבר לבין תיבת הנתיכים/החשמל. ייתכן שיהיה צורך לשחרר את תיבת החשמל כדי שיהיה מקום לכבל בין המסגרת לבין תיבת החשמל. המשך לנתב את הכבל (1) למעלה מהחלק האחורי של תיבת החשמל אל בין המסגרת והפגוש האחורי, ולבסוף עד לצד העליון של הפגוש האחורי ולתושבת של משענת הגב.

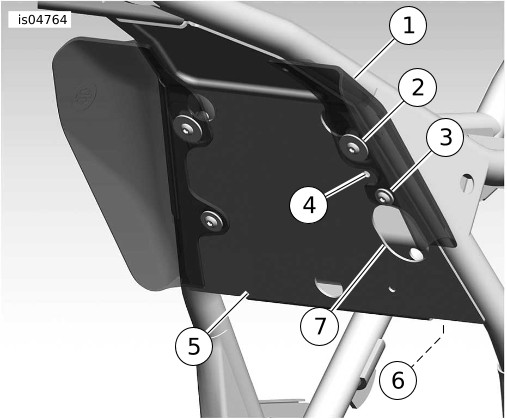

1המסיט השמאלי (הוסר חלקית ליתר בהירות)
2בורג ראש כפתור באורך 7/8 אינץ', דיסקית נעילה ודיסקית שטוחה עם קוטר חיצוני של 1 אינץ‘
3בורג ראש כפתור באורך 3/4 אינץ', דיסקית נעילה ודיסקית שטוחה עם קוטר חיצוני של 5/8 אינץ‘
4חור הרכבה של צינור מיכל מאייד (דגמי קליפורניה בלבד)
5לוח אופקי של מסגרת
6פתח תחתון במסגרת (חור ניקוז) לניתוב כבלים
7חריץ אובאלי גדול
תרשים 5. דגמי 2008: מיקומי המהדק - מראה של המסגרת כשהפנים אחורה מהצילינדר האחורי (המנוע הוסר ליתר בהירות)
דגמים עם אביזר מסיט זרימת האוויר באמצע המסגרת
1. הסר את המושב ואת רצועת האחיזה הקיימים על פי ההוראות במדריך הטיפולים. בדגמים עם ידית אחיזה יש להשאיר את ידית האחיזה מותקנת. הסר את אומי ההרכבה בלבד. שמור את כל חלקי החיבור לצורך ההתקנה.
2. הסר את כיסוי הצד השמאלי על פי ההוראות במדריך הטיפולים.
3. ראה איור 1 . הסר את אומי האוגן (2) במקום שצוין, אם רלוונטי. השאר את דיסקיות ההצמדה מניילון (1) במקומן.
4. דגמי קליפורניה עם שפופרת של מיכל מאייד: משוך החוצה את התפס מפלסטיק של הצינור מהחור שבלוח המסגרת במקום שבו אתה עומד להרכיב את התושבת של ידית הכוונון. השלך לאשפה את התפס מפלסטיק של הצינור.
הערה
אם אתה מתקין גם את הערכה של אביזר מסיט זרימת האוויר באמצע המסגרת, בצע את שלב 5 ולאחר מכן דלג לשלב 7. אם אביזר מסיט זרימת האוויר באמצע המסגרת הותקן כבר, דלג לשלב 6.
5. בצע את ההוראות שנכללו בערכה של מגן זרימת האוויר שבאמצע המסגרת כדי להתקין את ארבעת האומים „המיוחדים“ הנתפסים בכוחות עצמם.
6. ראה איור 5 . הסר את מסיט זרימת האוויר הימני (1) ואת חלקי החיבור (2 ו-3).
7. ראה איור 14 . קח את התושבת של ידית המפעיל (10) מהערכה.
הערה
יש להשתמש/לחזור ולהשתמש בחלקי ההרכבה של מסיט זרימת באוויר כדי להרכיב את התושבת של ידית הכוונון.
8. ראה איור 14 . הכנס את הכבל (חלק מפריט 9) דרך הפתח בתושבת של ידית הכוונון (10) כפי שמוצג. התקן את ידית הכוונון (חלק מפריט 9) בתוך התושבת (10) בעזרת שני הברגים (5). הדק את הברגים כך שתימנע כל תזוזה, אבל אל תהדק יתר על המידה.
9. ראה איור 7 . ודא שקצה הכבל (1) יושב במקומו בתושבת בלי לזוז (2) לפני שאתה מנתב את הכבל של משענת הגב.
הערה
הידוק יתר של בורגי ידית הכוונון עלול לגרום נזק לידית הכוונון.
10. החזק את מסיט זרימת האוויר שבאמצע המסגרת שבצד שמאל ואת התושבת של ידית הכוונון כשידית הכוונון והכבל עם הפנים לכיוון שבו הם הורכבו, כך שמסיט זרימת האוויר יהיה תפוס בסופו של דבר בין התושבת של ידית הכוונון לבין הלוח האופקי של המסגרת, ויישר את חור הרכבה העליון של המסיט (החור השני מהחלק העליון של המסיט) עם החריץ הגדול בתושבת של ידית הכוונון. יישר את חור ההרכבה התחתון במסיט זרימת האוויר עם החור התחתון בתושבת של ידית הכוונון.
11. ראה איור 5 . הנח מסיט זרימת האוויר והתושבת של ידית הכוונון במקום המיועד להם תוך שאתה מזין את הכבל של משענת הגב דרך החריץ האובאלי הגדול (8) בלוח האופקי של המסגרת (5) ולמטה דרך הפתח התחתון במסגרת (6) בתא שמאחורי הלוח האופקי של המסגרת.
הערה
לאחר שידית הכוונון הותקנה כבר בתושבת, ייתכן שיהיה רצוי לגשת לחלקי החיבור של תושבת ההרכבה מצד ימין של האופנוע.
אין להשתמש ב-Loctite על המהדקים המשמשים להצמיד את מסיט זרימת האוויר של אמצע המסגרת למסגרת. אם יגע Loctite במגן זרימת האוויר, הוא יגרום נזק.
12. השתמש בחלקי החיבור מהערכה של מסיט זרימת האוויר שבאמצע המסגרת כדי להתקין בורג ראש כפתור באורך 7/8 אינץ‘ עם דיסקית נעילה ודיסקית שטוחה בקוטר חיצוני של 1 אינץ' דרך החריץ בתושבת של ידית הכוונון ודרך חור ההרכבה העליון (השני מלמעלה) של מסיט זרימת האוויר. התקן בורג בתוך האום הנצמד מעצמו העליון (שהותקן כחלק מהערכה של מסיט זרימת האוויר או כחלק מהערכה של משענת הגב המתכווננת). הדק את הבורג כך שייצמד למקום, אבל אל תהדק עד הסוף.
13. התקן בורג ראש כפתור באורך 3/4 אינץ‘ עם דיסקית נעילה ודיסקית שטוחה בקוטר חיצוני של 5/8 אינץ' (מהערכה של מסיט זרימת האוויר) דרך החור התחתון בתושבת של ידית הכוונון ודרך חור ההרכבה התחתון של מסיט זרימת האוויר. התקן בורג בתוך האום הנצמד מעצמו התחתון בלוח האופקי של המסגרת (שהותקן כחלק מהערכה של מסיט זרימת האוויר). החזק את התושבת ואת מסיט זרימת האוויר מיושרים זה עם זה, וכשלשונית הקרס/הלשונית המכופפת של התושבת של ידית הכוונון מוצמדת לקצה העליון של החריץ האובאלי הגדול במסגרת, הדק את הבורג.
מומנט: 2,8–3,9 N·m (25–35 in-lbs) בורג
14. החזק את התושבת ואת מסיט זרימת האוויר מיושרים זה עם זה, וכשלשונית הקרס/הלשונית המכופפת של התושבת של ידית הכוונון מוצמדת לקצה העליון של החריץ האובאלי הגדול בלוח האופקי של המסגרת, הדק את הבורג העליון.
מומנט: 2,8–3,9 N·m (25–35 in-lbs) בורג
15. דגמי קליפורניה עם שפופרת מיכל מאייד: ראה איור 14 . קח את התפס עם הצד האחורי הדביק (17) מהערכה. נקה את החלק השטוח של תושבת ידית הכוונון בערך איפה שהסרת את התפס המקורי מפלסטיק של הצינור באמצעות איזופרופיל אלכוהול. חבר את התפס לתושבת והעבר את שפופרת המאייד דרך התפס. קפל את התפס למטה כדי לקבע את הצינור.
16. ראה איור 10. סיים להעביר את הכבל (1) בין תא המצבר לבין תיבת הנתיכים/החשמל. ייתכן שיהיה צורך לשחרר את תיבת החשמל כדי שיהיה מקום לכבל בין המסגרת לבין תיבת החשמל. המשך לנתב את הכבל (1) למעלה מהחלק האחורי של תיבת החשמל אל בין המסגרת והפגוש האחורי, ולבסוף עד לצד העליון של הפגוש האחורי ולתושבת של משענת הגב.
הערה
הידוק יתר של בורגי ידית הכוונון עלול לגרום נזק לידית הכוונון.
17. ראה איור 3 . התקן את ידית הכוונון של משענת הגב (2) בתושבת של ידית הכוונון (1) כפי שמוצג עם הברגים שטוחי הראש (3)(פריט 5, איור 14 ) שסופקו לך. הדק היטב את הברגים.

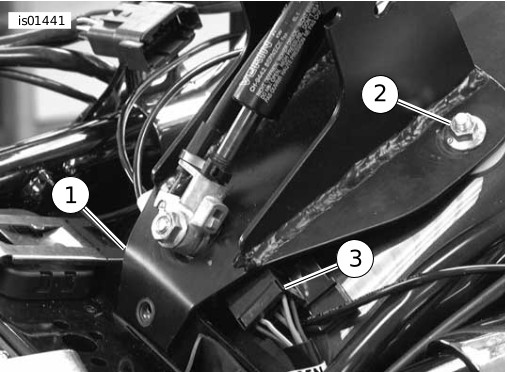

1תושבת של משענת גב
2אומי אוגן
3מחבר חשמל
תרשים 6. חיבור התושבת של משענת הגב עם אומי אוגן וברגים

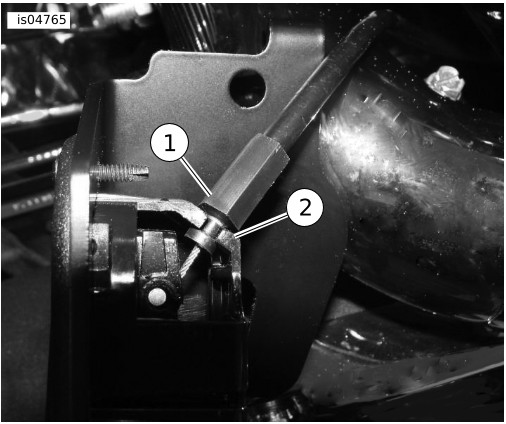

1קצה הכבל
2תושבת ידית כוונון
תרשים 7. מיקום הכבל של כוונון המושב (מבט ממתחת לידית שהותקנה)
התקנה סופית - כל הדגמים
1. ראה איור 4 . התקן את ה-Speed Nut (1) היכן שמוצג.
2. דגמי 1999 ומאוחרים יותר: ראה איור 14 . התקן את תושבת של משענת הגב (1) כפי שמוצג באמצעות אומי האוגן (2), הדיסקיות (3) והבורג (5). דגמי 1997-1998: השתמש בברגים המשושים (4) ובדיסקיות (3).
3. ראה איור 6. החלק את מחבר החשמל (3) הצידה כך שהתושבת לא תפריע לו.

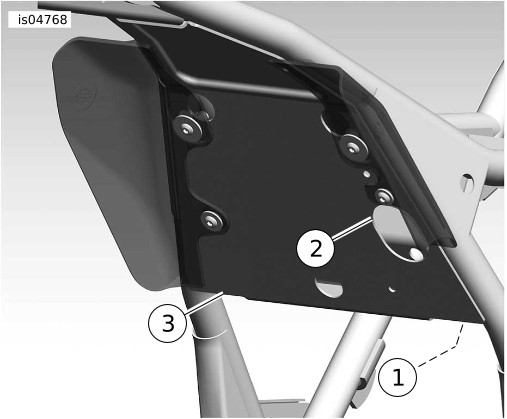

1חור ניקוז תחתון (תחת הלוח האופקי של המסגרת)
2חריץ אובאלי גדול
3לוח אופקי של מסגרת
תרשים 8. העבר את הכבל של משענת הגב דרך מסגרת (מוצגים דגמי 2008)
4. ראה איור 11 . חבר את כבל השחרור (1) לתושבת ההרכבה של משענת הגב (2) כפי שמוצג. קבע בזהירות את הכבל למוט של קפיץ הדלק (4) בעזרת האזיקון שסופק (3).
התקנת מגן מושב
  1. התקן באופן זמני את המושב מעל המנגנון של משענת הגב.
  2. התקן אך אל תהדק את חלקי החיבור הדרושים לשם הרכבת המושב.
  3. התקן את משענת הגב של הרוכב לפי ההוראות בקטע התקנת משענת הגב.
  4. ראה איור 14 . קח את מגן המושב (20).
  5. הדבק סרט הדבקה על מגן המושב כדי לסייע באיתור המגן במושב.
    1. הדבק סרט הדבקה על הצד החלק נטול הדבק של מגן המושב.
    2. סרט ההדבקה צריך להמשיך 5.1 ס“מ (2 אינץ‘) מעבר לכל אחד מהקצוות של הצד הקצר יותר של מגן המושב.
  6. הכנס את מגן המושב מלמעלה בין החלק האחורי של פתח המושב לבין המנגנון של משענת הגב עד הסוף, עד לקצה עם סרט ההדבקה. אל תדביק את המגן למושב בשלב זה.
  7. ראה איור 13 . כשמשענת הגב והמושב במקומם, דחוף את משענת הגב למצב הקדמי ביותר (3). המנגנון של משענת הגב ילחץ על הצד התחתון של המושב ועל מגן המושב שהכנסת.
    8. הערה
    המטרה של מגן המושב היא למנוע בלאי בטרם עת בין המנגנון של משענת הגב לבין הצד התחתון של המושב. אם מגן המושב ממוקם נמוך מדי בפתח המושב, אז המנגנון של משענת הגב, כשדוחפים אותו קדימה, עלול להיצמד לקצה העליון של המגן ויהיה קשה להחזיר אותו למצב זקוף.
  8. כשהמנגנון של משענת הגב קדימה עד הסוף, כוונן את מגן המושב כך שהקצה העליון ביותר יהיה ממוקם בערך 1/2 אינץ‘ (13 מ"מ) מעל הקצה האחורי של המנגנון בתוך כיס המושב.
  9. הדבק באופן זמני את סרט ההדבקה אל המושב כדי לשמור על המיקום שקבעת.
  10. בעודך משאיר את מגן המושב מודבק במקומו, הסר את המושב והנח אותו הפוך על משטח חלק ונקי.
  11. סמן או ציין בצורה אחרת את מיקום הקצוות של מגן המושב בצד התחתון של המושב.
  12. הסר את המגן מהמושב ואת סרט ההדבקה מהמגן.
    13. הערה
    כדי למנוע ממשענת הגב שהכנסת מלהיתפס למגן בזמן ההתקנה של משענת הגב, יש לגלגל מעט את הקצה העליון ביותר של מגן המושב, שיהיה הקרוב ביותר לחלק של המושב שמיועד לנוסע.
  13. ראה איור 9 . שים לב לצורה של המשטח שמגן המושב (2) יכסה ועצב בעדינות את צורת המגן כך שתתאים טוב יותר לקווי המתאר של המושב (1).
  14. שים לב למיקום של מגן המושב ונקה אזור של 4 אינץ‘ מרובע (26 ס“מ מרובע) בערך במי סבון או באלכוהול.
  15. הסר את ציפוי הדבק ממגן המושב והנח את מגן המושב מעל המיקום המיועד.
  16. לחץ מהאמצע של מגן המושב כלפי חוץ כדי לסלק בועות אוויר שלכודות בין המגן לבין המושב.
  17. הנח לדבק להתייבש באופן מלא במשך 24 שעות לפני שאתה מרטיב את מגן המושב או משאיר אותו בטמפרטורות קיצוניות.
התקנת המושב
אזהרה
לאחר התקנת מושב, משוך את המושב כלפי מעלה כדי לוודא שהמושב נעול במקומו. תוך כדי רכיבה, מושב משוחרר עלול לזוז ולגרום לאובדן שליטה, וכתוצאה מכך לגרום למוות או פציעה חמורה. (00070b)
התקן את המושב ואת רצועת האחיזה (אם ישנה) בעזרת חלקי החיבור שהסרת קודם לכן.
1קווי המתאר של המושב
2מגן המושב
תרשים 9. החלק התחתון של המושב

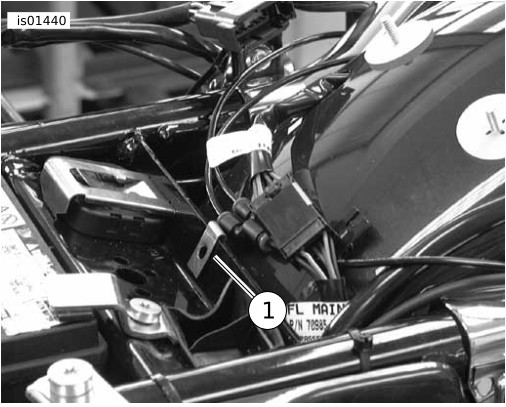

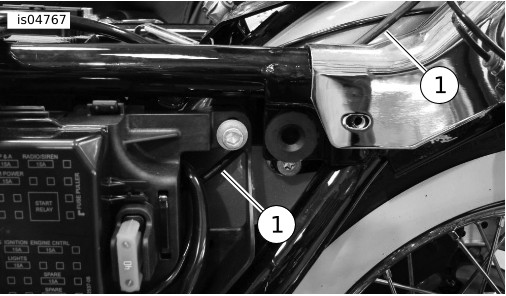

1הכבל של משענת הגב
תרשים 10. ניתוב הכבל של משענת הגב
1שחרר את כבל
2תושבת של משענת גב
3רצועת הכבל
4המוט של קפיץ הדלק
תרשים 11. חיבור הכבל לתושבת של משענת הגב
התקנת משענת גב
אזהרה
לאחר התקנת משענת הגב, משוך אותה כלפי מעלה כדי לוודא שהיא נעולה במקומה. במהלך רכיבה, משענת משוחררת עלולה לזוז ולגרום לאובדן שליטה, וכתוצאה מכך לגרום למוות או פציעה חמורה. (00386a)
1. ראה איור 12 . לחץ על הידית בתושבת שבמשענת הגב כפי שמוצג. הכנס את משענת הגב ולחץ בעדינות עד שתיכנס למקומה בנקישה.
תרשים 12. התקנת משענת הגב
פעולה
אזהרה
לאחר התקנת משענת הגב, משוך אותה כלפי מעלה כדי לוודא שהיא נעולה במקומה. במהלך רכיבה, משענת משוחררת עלולה לזוז ולגרום לאובדן שליטה, וכתוצאה מכך לגרום למוות או פציעה חמורה. (00386a)
1. ראה איור 13 . ידית הכוונון משמשת להזזת הכרית של משענת הגב אל המיקום הקדמי והמיקום האחורי.
2. כדי לכוונן את כרית משענת הגב קדימה או אחורה (2), לחץ על הידית. הישענות אחורה על הכרית של משענת הגב תעזור לכוונן אותה אחורה. אם לא תניח את משקלך על הכרית של משענת הגב בזמן שאתה לוחץ על הידית, משענת הגב תזוז למיקומה הקדמי ביותר. שחרור הידית נועל את משענת הגב במקומה.
3. כדי לכוונן את הכרית של משענת הגב למעלה ולמטה (1), משוך בידית שבחלק האחורי של הכרית. הזז את משענת הגב למעלה או למטה לתנוחה הרצויה ולאחר מכן שחרר אותה כשהכרית נמצאת במיקום הרצוי.
הערה
היזהר בעת שאתה דוחף את המושב למיקום ההרכבה הקדמי ביותר (3). אם דוחפים את המושב יותר מדי קדימה, החומר שממנו עשוי המושב עלול להיקרע.
4. אפשר לדחוף את הכרית של משענת הגב קדימה כנגד המושב (3) כפי שמוצג כדי להקל על ההתיישבות והקימה מהאופנוע מבלי להפעיל את ידית השחרור.
1כוונון אנכי
2טווח מצב זקוף
3מיקום ההרכבה הקדמי ביותר
תרשים 13. מיקומי משענת הגב
חלקי שירות

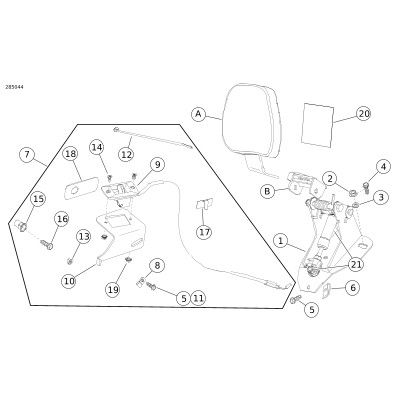

תרשים 14. חלקי שירות: ערכת חלקי חיבור לצורך הרכבה של משענת גב מתכווננת לרוכב
טבלה 1. טבלת חלקי שירות: משענת גב מתכווננת לרוכב
פריט
תיאור (כמות)
מספר חלק
1
בסיס הרכבה של משענת גב
52482-01A
2
אום אוגן 1/4-20 (2)
7716
3
דיסקית (2)
6223
4
בורג אוגן משושה, (2) (דגמי 1997-1998)
לא נמכר בנפרד
5
בורג אוגן משושה,1/4-20 x 5/8 אינץ‘ (2)
3921
6
Speed Nut
8108
7
ערכת ידית מפעיל (כוללת את פריטים 8-19)
52367-09
8
  • תפס חוטים
לא נמכר בנפרד
9
  • ידית מפעיל וכבל מפעיל
לא נמכר בנפרד
10
  • תושבת של ידית מפעיל
לא נמכר בנפרד
11
  • בורג קודח 5/16-18 x 3/4 אינץ‘
4328
12
  • רצועת הכבל
לא נמכר בנפרד
13
  • אום אוגן 1/4-20 (דגמי 2000-2008)
7716
14
  • בורג שטוח ראש, 10-24
2933
15
  • אום, נתפס מעצמו, 1/4-20 (דגמי 2008)
8194
16
  • בורג ראש משושה, 1/4-20 x 1.0 אינץ' (דגמי 2008)
2551W
17
  • תפס דביק
10103
18
  • הגבהה של תושבת ידית (דגמי 2008)
לא נמכר בנפרד
19
  • אום עם דיסקית נעילה, 10-20 Keps (2)
7838
20
מגן מושב, עם גב דביק , 3 1/2 x 3 אינץ‘
52300017
21
ערכת קפיץ גז
52300681
פריטים שהוזכרו בטקסט אך אינם כלולים בערכה:
A
כרית משענת הגב
נמכרת בנפרד
B
ערכה לתיקון תושבת ציר (כוללת תושבת ציר, ידית, קפיץ וחלקי חיבור)
52342-09
