SCREAMIN’ EAGLE STAGE 1-SATZ FÜR DYNA-MODELLE
J043462008-07-29
ALLGEMEINES
Satz-Nummer
29406-08
Modelle
Eignet sich für alle 2008 Dyna-Modelle mit Original-Abdeckung.
Zusätzlich benötigte Teile
Der sachgemäße Einbau dieses Satzes erfordert den Einsatz des Digital Technician™ bei einem Harley-Davidson-Händler.
Für diesen Satz ist der separate Kauf des Luftfilterreinigers/Entfetters (99883-88T) erforderlich, der von einem Harley-Davidson-Händler erhältlich ist.
WARNUNG
Die Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Die entsprechenden Verfahren im Werkstatthandbuch befolgen. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00333b)
HINWEIS
Diese Einbauanleitung bezieht sich auf Informationen aus dem Werkstatthandbuch. Für diesen Einbau ist ein Werkstatthandbuch für das jeweilige Motorradmodell erforderlich; dieses ist bei einem Harley-Davidson-Händler erhältlich.
Inhalt des Satzes
Siehe Abbildung 1 und Tabelle 1.
HINWEIS
Der Einbau dieses Satzes durch einen autorisierten Harley-Davidson-Händler hat keinen Einfluss auf Ihre beschränkte Fahrzeuggarantie.
Dieser Stage 1-Satz ist ausschließlich für Hochleistungsanwendungen gedacht. Dieser motorbezogene Hochleistungssatz ist bei schadstoffgeregelten Kraftfahrzeugen für den Verkauf oder den Einsatz in Kalifornien zugelassen. Motorbezogene Hochleistungskomponenten sind nur für erfahrene Fahrer vorgesehen.
Der in diesem Satz enthaltene Luftfilter ist dafür ausgelegt, ausschließlich mit diesem Satz verwendet zu werden. Alle anderen Kombinationen von Komponenten gelten als nicht zulässig für den Straßenverkehr.
AUSBAU
  1. Maxi®-Sicherung ausbauen. Siehe AUSBAU DER MAXI-SICHERUNG in der Bedienungsanleitung.
  2. Die vorhandene Luftfiltergehäusegrundplatte ausbauen. Siehe LUFTFILTER: ELEKTRONISCHE KRAFTSTOFFEINSPRITZUNG, AUSBAU im Werkstatthandbuch. Die Original-Luftfilterabdeckung, Halbrundkopfschraube zur Befestigung der Abdeckung und die zwei auf der Grundplatte ausgebauten Entlüftungsschrauben aufheben. Die verbleibenden Teile entsorgen.
EINBAU
Den Luftfilter einbauen
WARNUNG
Der Einsatz in diesem Satz ist speziell für den Einsatz mit der Originalabdeckung vorgesehen. Wenn dieser Satz mit einer anderen Luftfilterabdeckung außer der Originalabdeckung benutzt wird, kann die Stirnplatte des Einsatzes versagen. Der Satz kann gemeinsam mit anderen H-D Zubehörabdeckungen benutzt werden, sofern die in diesen Sätzen empfohlenen Adapter benutzt werden. Falls die Stirnplatte des Einsatzes versagt, kann sich die Abdeckung loslösen und den Fahrer ablenken und damit zu schweren oder tödlichen Verletzungen führen. (00400b)
HINWEIS
Bei der Wartung des Luftfilters Loctite® 243 (blau) 99642-97 auf die Gewindegänge aller Befestigungsteile auftragen.
1. Den unteren Bereich der Ansaugeinheitsseite der Grundplatte reinigen. Eine Mischung aus 50 bis 70 % Isopropylalkohol und 30 bis 50 % destilliertem Wasser verwenden. Gründlich trocknen lassen. Den Clip mit der Kleberückseite (8) mit den Öffnungen nach oben ausrichten und in der 6-Uhr-Stellung anbringen. Das Kabel, das zuvor von der Original-Grundplatte entfernt wurde, in den Clip einklemmen.
2. Siehe Abbildung 1. Zwei O-Ringe (1) aus dem Satz in den Rillen um die Entlüftungsschraubenlöcher auf der Ansaugeinheitsseite der Grundplattenbaugruppe (2) anbringen.
3. Den Schutzstreifen von der Dichtung (3) abziehen und die Dichtung mit der klebenden Seite auf die Grundplatte legen. Die Dichtung behutsam platzieren, bevor sie fest angedrückt wird.
4. Die Entlüftungsschrauben (A) durch die Grundplatte einsetzen.
5. Loctite 243 (blau) auf die Gewindegänge der Entlüftungsschrauben sowie die zugehörigen Gewindebohrungen im Zylinderkopf ausrichten.
6. Die Schrauben in den Zylinderkopf eindrehen aber nicht fest anziehen.
7. Die Luftfilter-Befestigungsbolzen (4) ganz durch die Grundplatte (2) und Dichtung (3) eindrehen, bis die Schraubengewinde in die Ansaugeinheit eingreifen. Zu diesem Zeitpunkt nicht vollständig anziehen.
8. Zwei Entlüftungsschrauben (A) abwechselnd auf ein Drehmoment von 13,6–16,3 N·m (120–144 in-lbs) anziehen.
9. Die Entlüftungsstopfen (5) in die Entlüftungsschraubenöffnungen drücken und die Leitungen auf die Ausnehmungen in der Grundplatte ausrichten.
10. Die drei Luftfilterbolzen (4) auf ein Drehmoment von 6,2–6,8 N·m (55–60 in-lbs) anziehen.
Luftfiltereinsatz und Abdeckung einbauen
HINWEIS
Das ist ein Trockenluftfilter. Kein Öl auf den Filtereinsatz auftragen.
Immer wenn die Luftfilterabdeckung eingebaut wird, muss Loctite 243 (blau) auf die Luftfilterabdeckungsschraube aufgetragen werden.
1. Siehe Abbildung 1. Den Luftfiltereinsatz (7) mit den Schrauben (6) an den Luftfilter-Befestigungsbolzen (4) befestigen. Schrauben auf ein Drehmoment von 6,2–6,8 N·m (55–60 in-lbs) anziehen.
2. Den Original-Luftfilterabdeckungeinsatz behutsam aus der Luftfilterabdeckung (B) ausbauen und entsorgen. Klebstoffreste mit Mineralbeize von der Abdeckung entfernen.
3. Zur Gewährleistung der Oberflächenreinheit die Fläche mit einer Mischung aus 50 bis 70 % Isopropylalkohol und 30 bis 50 % destilliertem Wasser reinigen. Gründlich trocknen lassen.
4. Die Schutzfolie vom Luftfilterabdeckungseinsatz (9) abziehen. Ohne den Klebstoff auf der Abdeckungsoberfläche zu berühren den Einsatz auf die Luftfilterabdeckung (B) setzen. Die Oberseite des Einsatzes auf die Oberseite der ovalen Luftfilterabdeckung ausrichten.
5. Den Luftfilterabdeckungseinsatz entlang des gesamten Umfangs fest an der Abdeckung andrücken und den Druck 30 Sekunden lang aufrecht erhalten. Nach dem Loslassen den Einsatz ungefähr 20 Minuten lang nicht berühren.
HINWEIS
Nach Anbringen des Einsatzes mindestens 24 Stunden lang warten, bevor dieser intensivem Waschen, starkem Spritzwasser oder extremen Witterungsbedingungen ausgesetzt wird. Der Klebstoff ist bei normaler Raumtemperatur nach etwa 72 Stunden auf maximale Festigkeit ausgehärtet.
6. Den Luftfilterabdeckungsadapter (8) auf den Filtereinsatzkabel und die Befestigungsschraube ausrichten. Den Adapter in die Einbaustellung bringen und darauf achten, dass die Rippe ganz in den Filtereinsatzkanal passt.
7. Die Luftfilterabdeckung auf den Abdeckungsadapter ausrichten und dann die Schraube sicher anziehen. Auf ein Drehmoment von 4,1–6,8 N·m (36–60 in-lbs) anziehen.
Endgültiger Zusammenbau
  1. In der Bedienungsanleitung nachschlagen um die Maxi®-Sicherung einzubauen.
ECM neu kalibrieren
HINWEIS
Beim Einbau dieses Satzes muss das ECM neu kalibriert werden. Wenn das ECM anschließend nicht korrekt kalibriert wird, kann es zu schweren Motorschäden kommen. (00399b)
Die neue Kalibrierung für das Steuergerät mithilfe des Digital Technician™ bei einem Harley-Davidson-Händler herunterladen.
WARTUNG
Wartung des Luftfiltereinsatzes
HINWEIS
Das ist ein Trockenluftfilter. Kein Öl auf den Filtereinsatz auftragen.
Bei der Wartung des Luftfilters Loctite 243 (blau) auf die Gewindegänge aller Befestigungsteile auftragen.
  1. Siehe Abbildung 1. Die Luftfilterabdeckung (B) entfernen und den Filtereinsatz (7) alle 8000 km (5000 mi) oder bei staubigen Bedingungen häufiger prüfen.
  2. Luftfiltereinsatz wie folgt reinigen:
    1. Den Einsatz herausnehmen und waschen, indem er auf der Kante aufgestellt in einer Wanne mit ausreichend Luftfilterreiniger/Entfetter bis maximal 3/4 der Tiefe der Filterfalten eingetaucht wird. Die verschmutzte Lösung darf nicht an die Innenseite des Einsatzes gelangen. Den Einsatz entlang seines Umfangs behutsam in der Lösung „rollen“, bis die gesamte Außenfläche der Filterfalten eingeweicht wurde.
    2. Den Filtereinsatz aus dem Filterreiniger/Entfetter entfernen und fünf Minuten warten, bis sich der Schmutz gelöst hat.
    3. Den Einsatz von innen nach außen mit kaltem Wasser spülen. Überschüssiges Wasser abschütteln und den Einsatz an der Luft trocknen lassen. Keine Druckluft zum Trocknen verwenden.
  3. Luftfiltereinsatz und Abdeckung einbauen.
Ersatzteile

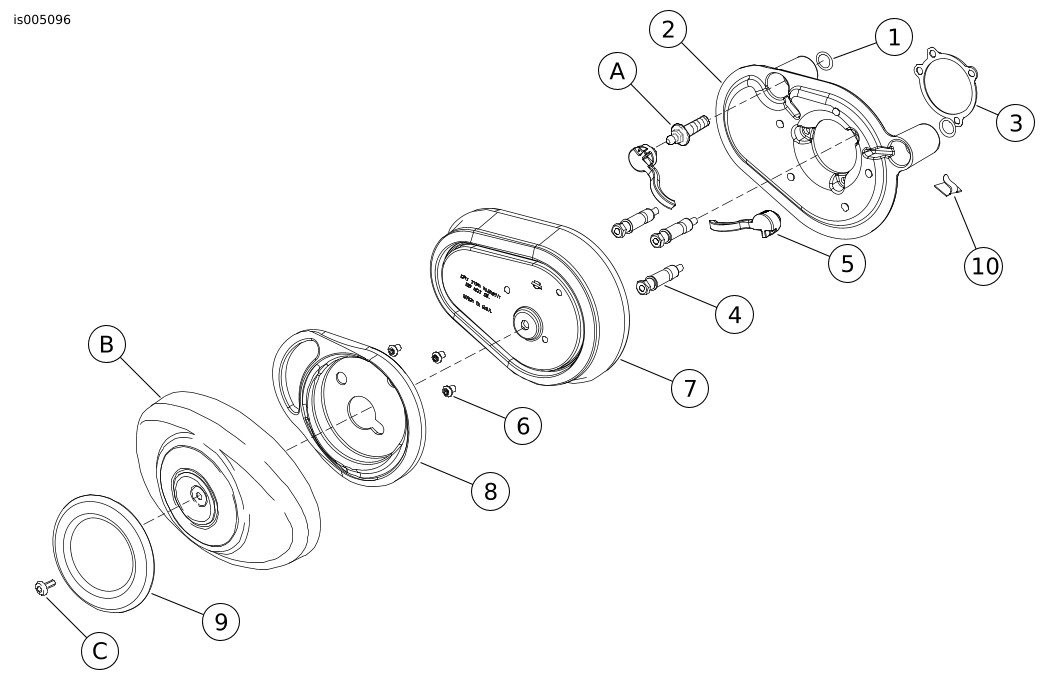

Abbildung 1. Ersatzteile: Screamin’ Eagle Stage 1-Satz
Tabelle 1. Ersatzteile: Screamin’ Eagle Stage 1-Satz
Angabe
Beschreibung (Menge)
Teilenummer
1
O-Ring (2)
11.292
2
Baugruppe Grundplatte, Originalteil
Baugruppe Grundplatte, verchromt
Baugruppe Grundplatte, Schrumpflack, schwarz
29384-08
29170-08
29119-08
3
Dichtung, Grundplatte
29059-88A
4
Bolzen, Luftfilter (3)
29447-99A
5
Entlüftungsstopfen (2)
29557-05
6
Schraube, Luftfiltereinsatz (3)
3938
7
Filtereinsatz
29385-08
8
Adapter, Luftfilter
29392-08
9
Einsatz, Abdeckung
29398-08
10
Clip, selbstklebend
10102
11
Loctite 243 (blau) (nicht abgebildet)
Nicht einzeln erhältlich
Im Text erwähnte, jedoch nicht im Satz enthaltene Teile:
A
Entlüftungsschraube (2)
B
Luftfilterabdeckung
C
Schraube
