180 MM BREDT DÆKSÆT

J047842009-08-11

GENERELT

Reparationssætnummer

43779-09

Modeller

Find oplysninger om, hvilke modeller delen passer til, i P&A-detailkataloget eller afsnittet "Parts and Accessories" (Reservedele og tilbehør) på www.harley-davidson.com (kun på engelsk).

Yderligere dele påkrævet

Et Dunlop ^® dæk skal købes til forhjulet, når du bruger det brede dæksæt på 2010-modelåret Dyna.

Det kan være nødvendigt at købe og montere ekstra dele eller tilbehør separat for at kunne montere dette sæt korrekt på din motorcykelmodel. Se P&A-detailkataloget eller afsnittet "Parts and Accessories" (Reservedele og tilbehør) på www.harley-davidson.com (kun på engelsk) for at få en liste over nødvendige dele eller tilbehør til din model.

ADVARSEL

Det er påkrævet, at forhandleren udfører monteringen. Korrekt montering af dette sæt kræver specifikke justeringsprocedurer for at sikre den rette dækafstand. Hvis dækkene kommer i kontakt med chassiskomponenter, kan det medføre dækfejl, hvilket kan resultere i dødsfald eller alvorlig personskade. (00428c)

BEMÆRK

Dette instruktionsark henviser til oplysninger i servicehåndbogen. En servicehåndbog til din motorcykels model kræves til denne montering.

Sættets indhold

Se Figur 15 og Tabel 1 .

MONTERING

Installer bredt dæk

Placer motorcykel på en lift og fastgør fordæk.

Placér et saksestik under stellet, så baghjulet kan hæves og sænkes.

ADVARSEL

Afbryd det negative (-) batterikabel, inden du går videre, for at forhindre, at motorcyklen utilsigtet starter, hvilket kan resultere i dødsfald eller alvorlige personskader. (00048a)

Frakobl det negative batterikabel (-)

Se den relevante servicehåndbog og fjern baghjulet

Installation uden sadeltasker eller docking punkter installeret: Se Figur 1 . Fjern tre skruer og base til baglygte. Frakobl baglygte stikket (2) og sæt baglygten og pakningen til side.

BEMÆRK

Før du afbryder blinklysene, skal du markere stikkene for at identificere ledningsnettets højre og venstre forbindelse.

1	Drej signalforbindelser
2	Stik til baglygte
3	Baglygte hus
4	Klips

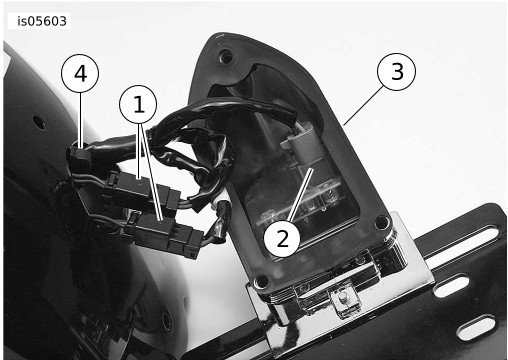

Figur 1. Frakobl baglygterne

1	Nyt skærmbeslag
2	Bevar skærmbeslag
3	Hætteskrue
4	Spændeskive
5	Skrue
6	Afstandsstykke

Figur 2. Udskift skærmbeslag

Se Figur 1 . Afbryd blinklys forbindelserne (1), og fjern klips (4).

Se Figur 2 . Fjern skruen (3) og skiven (4) fra indersiden af skærmen, og fjern det bageste blinklys og monteringssamlingen Kassér skrue (3) og spændeskive (4)

BEMÆRK

Skiven (6) mellem skærmstiveren og skærmen holdes på plads med et klæbemiddel. Fjern ikke

Fjern skrue (5) og bevar bagskærm beslag (2). Gem skruen, og kassér bagskærm beslag.

Installer bagskærm beslag (1) fra sættet løst med skrue (5) fra forrige trin.

10.

Påfør 2-3 dråber Loctite 243 (blå) på skruen (3) fra sættet, diriger blinklys ledningen ind i skærmen og installer blinklys løst ved hjælp af skruen (3) fra sættet.

11.

Se Figur 3 . Hold blinklys ledningen flad for at kontrollere, at beslaget sidder korrekt mod skærmens kontur. Benyt en varmepistol (HD-25070 eller tilsvarende) til at tilpasse ledningsnettet til skærmkonturen.

1	Skærmvæg
2	Blinklys 3 ledningsbundt

Figur 3. Hold blinklys ledningen flad mod bagskærmens væg

1	Blinklys ledningsbundt
2	Skærmbeslag kanal
3	Skrue
4	Ledningsklemme

Figur 4. Ledningsføring af blinklys

12.

Se Figur 4 . Før blinklys tre ledningsbundt bagfra og ud af toppen på skærmbeslaget kanal (2) og op på siden af skærmvæggen og fastgør til klip (4).

13.

Se Figur 2 . Stram blinklys monteringsskruen (3) til 19 N·m (14 ft-lbs) .

14.

Se Figur 2 . Stram skærmstiver skrue (5) til 24 N·m (18 ft-lbs) .

15.

Gentag trin 7-13 på den modsatte side af motorcyklen.

16.

Installer baglygte stikket til huset, og blinklysene til tidligere markerede stik.

17.

Installer baglygten på skærmen med tre skruer og stram til 9,5–12,2 N·m (7–9 ft-lbs) .

18.

Se den relevante servicevejledning, og fjern bagdækket fra hjulet, og udskift med dækket fra sættet. Inspicer også dækket, tjek radial og lateral kast og balancer hjulet.

19.

Brug den relevante servicehåndbog. Installer baghjulet, og kontroller justeringen af aksel-/svingarmen og bælteafbøjningen.

20.

Gå til "Rydningstjek".

Installer bredt dæk med sadeltasker og flyttesæt til blinklys

BEMÆRK

Bagskærm beslag (60181-09) er påkrævet til denne installation og købes separat.

Kassér beslagene (60130-09) og skruer fra det brede dæksæt. Kassér beslagene (59542-09) fra flyttesæt til blinklys.

BEMÆRK

Før du frakobler blinklysene, skal du markere stikkene for at identificere ledningsnettets højre og venstre forbindelse.

Hvis der allerede er installeret flyttesæt til blinklys, skal du fjerne bagskærm beslagene og installere servicedel beslagene (60181-09). Stram ikke skærmbeslagene, så der er plads til at føre blinklys ledningsnettet.

1	Blinklys ledningsnet
2	Beslag til flytning af blinklys
3	Kabelstrop
4	Skærmkant
5	Ledningsklips
6	Skærmbeslag

Figur 5. Installation med sadeltasker og flytning af blinklys

Se Figur 5 . Før blinklys ledningsnettet, (1) som vist i figur 5, gennem hjørnet af skærmbeslaget (6) og langs blinklysets flyttebeslag (2). Ledningsnettet skal være flad mod skærmens kontur og indsættes i trådclipsen (5). Benyt en varmepistol (HD-25070 eller tilsvarende) til at tilpasse ledningsnettet til skærmkonturen. Gentag på den anden side.

Stram sadeltaske/beslagsskruer til 34 N·m (25 ft-lbs) .

Installer skærmkant (4) som vist på begge sider og brug kabel stropper til at fastgøre ledningsnettet til blinklys beslagene.

BEMÆRK

Spring trin 6-8 over, hvis sadeltasker allerede er installeret.

Installer baglygte stikket til huset, og blinklysene til tidligere markerede stik.

Installer baglygten på skærmen med tre skruer og stram til 9,5–12,2 N·m (7–9 ft-lbs) .

Se den relevante servicevejledning, og fjern bagdækket fra hjulet, og udskift med dækket fra sættet. Inspicer også dækket, tjek radial og lateral kast og balancer hjulet.

Brug den relevante servicehåndbog. Installer baghjulet, og kontroller justeringen af aksel-/svingarmen og bælteafbøjningen.

10.

Gå til "Rydningstjek".

Installer bredt dæk med Docking Hardware Kit og Directional Relocation Kit

BEMÆRK

Se vejledningen til Docking Hardware Kit og Directional Relocation Kit til installation, bortset fra følgende trin.

Se Figur 6. Ved 10,25 tommer fra fordybningen af blinklys huset, skær en slids i kappen til tre-ledningsnettet så ledningerne forbi 10,25 tommer er blottede. Skær den lilla ledning ved 10,25 tommer, den blå ledning ved 12 tommer og den sorte ledning ved 12.375 tommer.

1	Slids skede ud over dette punkt

Figur 6. Slidstråd selekappe

1	Ledningskappe under beslag
2	Stilk til blinklys
3	Forankringspunkt

Figur 7. Ledningskappe

Fjern de tre trådnåle fra stikket og sørg for at mærke stikket og ledningerne til geninstallation. Fjern ikke de krympede stifter fra ledningerne.

Skub den uslebne trådskede ud af ledningsnettet.

BEMÆRK

I det følgende antages det, at:

Bagskærm beslaget (60181-09) er monteret.
Blinklys ledningerne er ført gennem drejesignalets stilk.
Blinklysets stilk er drejningsmoment til skærmramme skinnen og bagskærm beslaget, og blinklys huset er fastgjort sikkert i den rigtige position.

Se de andre instruktionsark, hvis det er nødvendigt.

Se Figur 7 . Tråd forsigtigt de tre ledninger op under bagskærm beslaget. Pas på ikke at knække de tre ledninger, der kommer ud af stilkens indre diameter.

Skær 4,5 tommer af den resterende kappe og skub den over de tre ledninger.

Figur 8. Ledningssplejsninger

Se Figur 8 . Installer de tre forseglede splejse stik som vist. Brug installationsprocedurerne fra directional relocation kit til at krympe og forsegle stikkene i begge ender af den blottede ledning. Installer ledningen og stikket.

Se Figur 9 . Før trådbundtet fladt op mod skærmkonturen og under skærmledningens støtteclips. Bøj skærmtråden efter behov for at installere trådbundtet og hold trådbundtet fladt op mod fenderen.

Se figur 3. Benyt en varmepistol (HD-25070 eller tilsvarende) til at tilpasse ledningsnettet til skærmkonturen.

Gentag trin 1-8 på modsatte side.

10.

Før trådende-stikket gennem skærmhullet til baglygten og blinklyset. Installer baglygten til huset, og blinklysene til tidligere markerede stik.

11.

Installer baglygten på skærmen med tre skruer og stram til 9,5–12,2 N·m (7–9 ft-lbs) .

12.

Se Figur 10. Brug High Performance Gray Sealant (99650-02) til at fastgøre ledninger, der kommer ud af stilken og op under skærmbeslaget på begge sider som vist.

13.

Se den relevante servicevejledning, og fjern bagdækket fra hjulet, og udskift med dækket fra sættet. Inspicer også dækket, tjek radial og lateral kast og balancer hjulet.

1	Støtteklemme

Figur 9. Støtteklemme

1	Tætningsmiddel

Figur 10. Påføring af tætningsmiddel

14.

Brug den relevante servicehåndbog. Installer baghjulet, og kontroller justeringen af aksel-/svingarmen og bælteafbøjningen.

Lå til Rydningstjek

Fjern øvre stødbolte og afstandsstykker fra begge sider af motorcyklen.

Brug donkraften, sænk motorcyklen, indtil bagskærm stiveren næsten hviler på bæltebeskyttelsen.

1	Instrument
2	Radial højderyg

Figur 11. Måleafstand

Figur 12. Bageste gearingspunkter (højre side vist, venstre side lignende)

1	Justering af gummimontering front
2	T-beslag justering

Figur 13. Forreste gearingspunkter (højre side vist, venstre side lignende)

Opnå en 24 tommer. længde af lige, kold trukket, 3/16 tommer. runde bjælke eller firkantet stang, der skal bruges som måler.

Se Figur 11 . Læg måleren over dækkets radiale højderyg (2) og kontroller, at måleren (1) kan passere gennem skærmen uden at røre ved blinklysets monteringsskrue eller bagskærm beslaget. Gentag på modsatte side af motorcyklen.

Hvis måleren passerer, skal du gå videre til afsnittet Returner motorcykel til service nedenfor. Hvis måleren berører skrue eller beslag , skal du udføre den vandrette justeringsprocedure nedenfor.

Horisontal justering

Følgende justeringsprocedure er beregnet til at centrere dækket mellem bagskærm beslagene. Det kræver to personer.

1.	Se Figur 14 . Løsn de to forreste (5) og to bageste (1) monteringsbolte.
2.	Se Figur 12 . Brug et passende værktøj indpakket i en ren, blød klud, mellem svingarm og stel, som angivet af pilen, flyt baghjulet til venstre eller højre efter behov, for at give frirum til måleren. Stram de bageste monteringsbolte og oprethold samtidig trykket på værktøjet. Spænd bolten til 30–37 N·m (22–27 ft-lbs) .
3.	Se Figur 13 . Brug et passende værktøj indpakket i en ren, blød, klud mellem frontmontering og stel, (1) angivet af pilen, flyt baghjulet til venstre eller højre efter behov, for at give frirum til måleren. Stram de forreste monteringsbolte og oprethold samtidig trykket på værktøjet. Spænd bolten til 30–37 N·m (22–27 ft-lbs) .
4.	Gentag godkendelse kontrolproceduren. Hvis yderligere justering er nødvendig, skal du fortsætte med følgende trin. Hvis yderligere justering ikke er nødvendig, skal du gå videre til afsnittet RETURNER MOTORCYKEL TIL SERVICE.
5.	Se Figur 14 . Løsn de to øverste bolte (3) fra T-beslaget (4).
6.	Se Figur 13 . Brug et passende værktøj mellem stellet og T-beslaget (2). Flyt baghjulet til venstre eller højre efter behov for at give frirum til måleren. Stram T-beslag boltene og oprethold samtidig trykket på værktøjet. Spænd bolten til 34–41 N·m (25–30 ft-lbs) .
7.	Gentag godkendelse kontrolproceduren.

1	Bageste monteringsbolt (2)
2	Bag montering
3	T-Beslag monteringsbolt (2)
4	T-beslag montering
5	Forreste monteringsbolt (2)
6	Frontmontering

Figur 14. Afbalancering af motorcyklen

Returner motorcykel til eftersyn

1.	Påfør 2-3 dråber Loctite 243 (blå) på de øverste stødbolte. Installer øvre stødbolte og afstandsstykker. Spænd de øvre stødbolt til 102–115 N·m (75–85 ft-lbs) .
2.	Tilkobl det negative batterikabel (-)
	ADVARSEL Sørg for, at alle lys og kontakter fungerer korrekt, før motorcyklen bruges. Lav synlighed kan resultere i dødsfald eller alvorlige personskader. (00316a)
3.	Kontroller blinklys, bremse og baglygte drift.
4.	Se den relevante servicemanual, og udfør køretøj justeringsproceduren, og kontroller baghjuls til fronthjuls parallelitet.
5.	Kontroller at bælte- og bæltebeskyttelsen går fri af bagdækket.
6.	For at undgå overdrevne vibrationer skal du kontrollere, om der er løst hardware, og stramme igen efter behov.

RESERVEDELE

Figur 15. Reservedele: 180MM BREDT DÆKSÆT

Tabel 1. Tabel over reservedele

Punkt	Beskrivelse (antal)	Delnummer
1	Dæk, 180 / 60 - B17	43197-04A
2	Skærm monteringsbeslag (2)	60130-09
3	Skruer, knaphoved med sekskantet fatning (2)	4971
4	Kabelstrop (2)	10065
