行李架
J046642008-07-02
概述
套件编号
52796-09
车型
关于车型配件信息，参见P&A Retail Catalog（P&A零售目录）或www.harley-davidson.com上的Parts and Accessories（零件与附件）部分（仅英文）。
需附加零件
警告骑手和乘客的安全取决于此套件的正确安装。 采用相关维修手册程序。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00333b)
注意
此说明书引用了维修手册信息。此安装需要您的摩托车车型维修手册，该手册在哈雷戴维森经销商处有售。
安装此套件需要大约46厘米x123厘米（18英寸x48英寸）的3毫米厚度塑料片或塑料袋。
针对具有Denim油漆的车型：3M Adhesive Remover（3M除胶剂）或同类溶剂。
针对其他所有油漆：哈雷Glaze Polish and Sealant（抛光密封剂）（99701-84）。
套件内容
表1。 套件内容
描述（数量） | 零件编号 |
|---|---|
单人座椅刚性行李架 | 不单独出售 |
泡沫双面胶带（2） | 53791-06 |
接合销（4） | 不单独出售 |
拆卸
注意
参见维修手册了解这些通用步骤的具体信息。
| 1. | 参见图1。从后挡板拆下反光片（8）。必要时用牙线（或类似工具）来回拉动以拆下反光片。在另一侧重复操作。 |

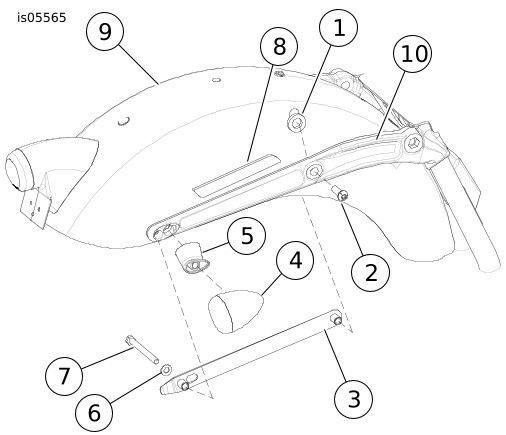

图1。 拆下挡板部件 | ||||||||||||||||||||
| 2. | 用车间用抹布覆盖皮带护罩和刹车部件。遵循除胶剂或哈雷Glaze的制造商说明清除所有残留粘合剂痕迹。不要让除胶剂滴到皮带或刹车部件上。 | |||||||||||||||||||||
| 3. | 支撑车辆，将后轮略微抬离地面。 | |||||||||||||||||||||
| 4. | 参见图2。从每个减震器拆下减震器下部螺栓（1）。 | |||||||||||||||||||||
| 5. | 参见图1。拆下转向信号螺栓（7）和下部转向信号（4）与 杆（5）的组件。在另一侧重复操作。 | |||||||||||||||||||||
| 6. | 拆下安装螺栓（2）。 对于非FXDB车型：拆下挡板支柱罩。 在另一侧重复操作。 | |||||||||||||||||||||
| 7. | 支撑挡板（9），从挡板内侧拆下安装架（3）。轻轻从车架（10）拆下挡板，小心操作，不要损坏油漆。必要时略微挤压挡板，以便在车架臂之间放下挡板。 | |||||||||||||||||||||
| 8. | 双折塑料片或塑料袋（单独购买），将其放在挡板上以保护油漆。确保塑料片或塑料袋遮盖车架上的六个行李架安装孔。 | |||||||||||||||||||||
| 9. | 从挡板拆下隔块（1）。必要时用牙线或类似工具拆下隔块。 |
| 1 | 减震器下部螺栓（2） |

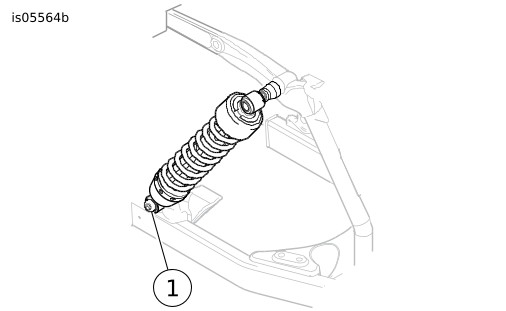

图2。 拆卸减震器下部螺栓（图示为右侧）
安装
| 1. | 参见图3。在行李架（4）的前安装孔外侧安装隔块（3）。应有足够的残留粘合剂，以便使隔块暂时粘贴到行李架。在另一侧重复操作。 | |
| 2. | 在车架内侧轻轻定位行李架。检查确认隔块仍然对准安装孔（4）、转向信号线穿过行李架（2）的槽布设。穿过行李架上的安装孔、隔块和车架插入两个接合销以将行李架固定到位。将两个接合销插入后安装孔（1）并穿过车架。不要让接合销夹住转向信号线。 | |
| 3. | 将挡板轻轻抬起到位，必要时略微挤压挡板。用接合销将其固定到位。 | |
| 4. | 参见图1。从挡板内侧安装安装架（3）并对准接合销。推动安装架支腿穿过安装孔和塑料片或塑料袋，推出接合销。 | |
| 5. | 对于非FXDB车型：安装挡板支柱罩和安装螺栓（2）。用手拧紧安装螺栓。在另一侧重复操作。 对于FXDB车型：安装安装螺栓并用手拧紧。在另一侧重复操作。 | |
| 6. | 安装转向信号螺栓（7）、垫圈（6）和转向信号杆（4）与组件（5）。用手指拧紧螺栓。 | |
| 7. | 拆下塑料片。 | |
| 8. | 拧紧转向信号螺栓和安装螺栓至 16–22 N·m (12–16 ft-lbs)。在另一侧重复操作。 | |
| 9. | 安装减震器下部螺母、螺栓和垫圈。拧紧至 41–54 N·m (30–40 ft-lbs)。在另一侧重复操作。 | |
| 警告 在操作摩托车之前，请确保所有车灯和开关均正常工作。 骑手的低能见度可能导致死亡或重伤。 (00316a) | ||
| 10. | 测试转向信号闪光器是否正常工作。 注意 如果愿意，可从哈雷戴维森经销商处购买新反光片。 | |
| 11. | 参见图4。清洁反光片背面，粘贴套件中的双面泡沫胶带，将反光片（1）安装至挡板。在另一侧重复操作。 |
警告切勿超过行李架的承载能力。 重量过大会导致失控，可能造成死亡或重伤。 (00373a)
注意
行李架最大承载能力为11.3千克（25磅）。
| 1 | 后安装孔 |
| 2 | 线槽 |
| 3 | 隔块 |
| 4 | 前安装孔 |

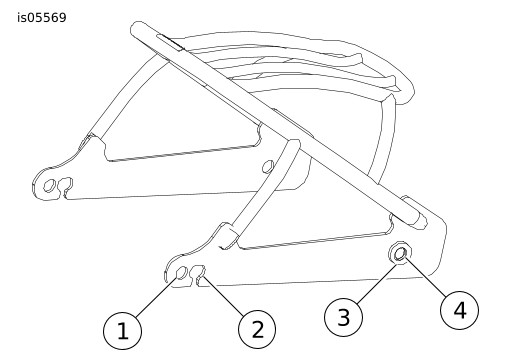

图3。 安装行李架
| 1 | 反光片（2） |

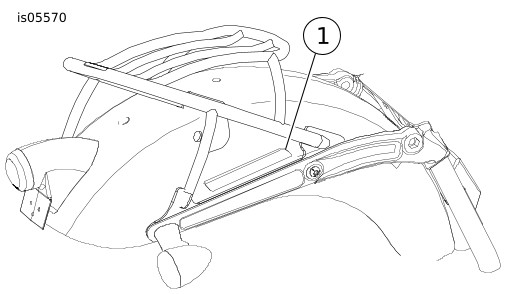

图4。 安装反光片
