SCREAMIN' EAGLE XL 883 BIS 1200 STAGE 1 UMBAUSATZ
J049562009-05-20
ALLGEMEINES
Satz-Nummer
29784-07A
Modelle
Modell-Passungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) der Website www.harley-davidson.com (nur auf Englisch) zu finden.
Zusätzlich benötigte Teile
Für diesen Satz müssen die folgenden Werkzeuge – erhältlich bei einem Harley-Davidson-Händler – separat gekauft werden.
- Einbau-/Ausbauwerkzeug für Kolbenbolzensicherungsring Teile-Nr. HD-34623-C
- Ausbauwerkzeug für den Kolbenbolzen HD-42320-A
- Kolbenstützplatte HD-42322
Der sachgemäße Einbau dieses Satzes erfordert den Einsatz des Digital Technician™ bei einem Harley-Davidson Händler.
WARNUNGDie Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Die entsprechenden Verfahren im Werkstatthandbuch befolgen. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00333b)
HINWEIS
Diese Einbauanleitung bezieht sich auf Informationen aus dem Werkstatthandbuch. Für diesen Einbau ist ein Werkstatthandbuch für das jeweilige Motorradmodell erforderlich; dieses ist bei einem Harley-Davidson Händler erhältlich.
Inhalt des Satzes
HINWEIS
Der Einbau dieses Satzes durch einen Harley-Davidson-Vertragshändler hat keinen Einfluss auf Ihre beschränkte Fahrzeuggarantie.
Dieser Big Bore Stage 1-Satz ist ausschließlich für Hochleistungsanwendungen gedacht. Dieser motorbezogene Hochleistungssatz ist bei schadstoffgeregelten Kraftfahrzeugen für den Verkauf oder den Einsatz in Kalifornien zugelassen. Die Leistung steigernde Motorteile sollten nur von erfahrenen Motorradfahrern genutzt werden.
Für Modelle von 2007: Der in diesem Satz enthaltene Produktinformationsaufkleber ist eine Anforderung der Emissionsregeln des California Air Resource Board (CARB). Den Aufkleber auf der rechten Seite des Rahmens direkt unter dem VIN-Aufkleber anbringen. Dieser Aufkleber ist außerhalb des US-Bundesstaats Kalifornien nicht erforderlich.
Für Modelle ab 2008: Enthält einen neuen Emissionswartungsaufkleber als Anforderung der Emissionsregeln des California Air Resource Board (CARB). Bringen Sie den neuen Aufkleber über den oberen Teil des Original-Emissionswartungsausfklebers an. Dieser Austausch-Aufkleber ist außerhalb des US-Bundesstaats Kalifornien nicht erforderlich.
Der in diesem Satz enthaltene Luftfilter ist dafür ausgelegt, ausschließlich mit diesem Satz verwendet zu werden. Alle anderen Kombinationen von Komponenten gelten als nicht zulässig für den Straßenverkehr.
AUSBAU
HINWEIS
Wenn das Motorrad mit einem Harley-Davidson Smart-Sicherheitssystem ausgerüstet ist, ist in der Betriebsanleitung nachzuschlagen, wie das System entschärft wird.
WARNUNGBei der Wartung der Kraftstoffanlage nicht rauchen und offene Flammen sowie Funken vermeiden. Benzin ist äußerst leicht entflammbar und hochexplosiv, was zu schweren oder tödlichen Verletzungen führen kann. (00330a)
- Die linke Seitenabdeckung und Maxi-Sicherung ausbauen. Siehe Hauptsicherung im Werkstatthandbuch.
- Die vorhandene Luftfilter-Baugruppe ausbauen. Im entsprechenden Abschnitt im Werkstatthandbuch nachschlagen.
- Die Zylinderköpfe, Zylinder und Kolben ausbauen. In den entsprechenden Teilen im Werkstatthandbuch nachschlagen.
- Die Kupplungskomponenten ausbauen. Im entsprechenden Abschnitt im Werkstatthandbuch nachschlagen.
EINBAU
Einbau der Motor- und Kupplungsteile
HINWEIS
Bei den 1200-cm³-Kolben befindet sich oben auf dem Kolben ein Pfeil. Dieser Pfeil muss zur Vorderseite des Motors zeigen, wenn der Kolben eingebaut ist. Es gibt keinen vorderen oder hinteren Zylinderkolben. Neue Kolben können in jedem Zylinder installiert werden.
Das richtige Seitenspiel und das Stoßspiel der Kolbenringe überprüfen. Die Ringe so einbauen, dass die Ringstöße mindestens 90 Grad versetzt sind.
- Bauen Sie die Hochleistungs-Zylinderköpfe, Zylinder und Kolben aus dem Satz ein. In den entsprechenden Teilen im Werkstatthandbuch nachschlagen.
- Die Kupplungskomponenten einbauen. Die Original-Dichtungen, -O-Ringe und -Abdichtungen durch die neuen Bauteile aus dem Satz austauschen. Im entsprechenden Abschnitt im Werkstatthandbuch nachschlagen.
- Die Luftfilterbaugruppe einbauen. Anleitungen des Luftfiltersatzes (29042-04C) in der Einbauanleitung J04954 befolgen.
ECM neu kalibrieren
HINWEIS
Beim Einbau dieses Satzes muss das ECM neu kalibriert werden. Wenn das ECM anschließend nicht korrekt kalibriert wird, kann es zu schweren Motorschäden kommen. (00399b)
Die neue Kalibrierung für das ECM mithilfe des Digital Technician™ bei einem Harley-Davidson-Händler herunterladen.
Erneute Inbetriebnahme
Die Hauptsicherung einbauen und die linke Seitenabdeckung anbringen.
BETRIEB
Siehe EINFAHRREGELN in der Bedienungsanleitung für Anweisungen zum Einfahren des Motorrads.
ERSATZTEILE

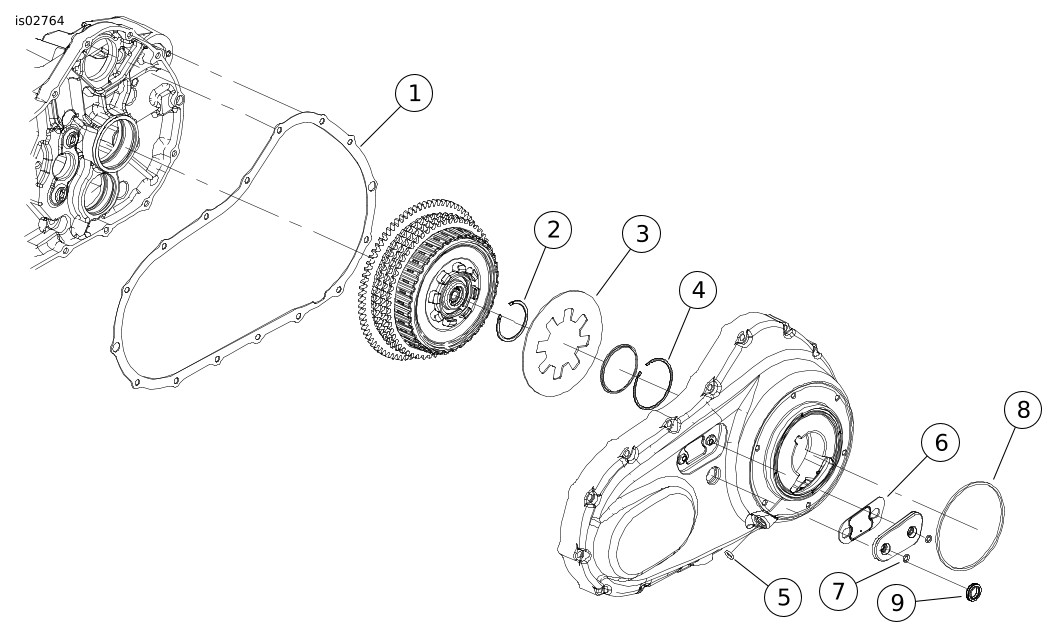

Abbildung 1. Ersatzteile: Screamin' Eagle XL 833 bis 1200 Stage 1 Umbausatz
Tabelle 1. Ersatzteile: Screamin' Eagle XL 833 bis 1200 Stage 1 Umbausatz
Teil | Beschreibung (Menge) | Teilenummer | Teil | Beschreibung (Menge) | Teilenummer | |
|---|---|---|---|---|---|---|
1 | Dichtung, Primärkettengehäusedeckel | 34955-04 | 6 | Dichtung, Inspektionsdeckel | 34986-04 | |
2 | Sicherungsring, Kupplungsscheibe | 37909-90 | 7 | O-Ring (2) | 11171 | |
3 | Feder, Kupplungsscheibe | 37924-04A | 8 | Dichtung, Kupplungsinspektionsdeckel | 25463-94A | |
4 | Sicherungsring | 37908-90 | 9 | Dichtung, Öl | 37107-06 | |
5 | O-Ring, Kupplungszug | 11179 | 10 | Luftfiltersatz (nicht abgebildet) | 29042-04B |

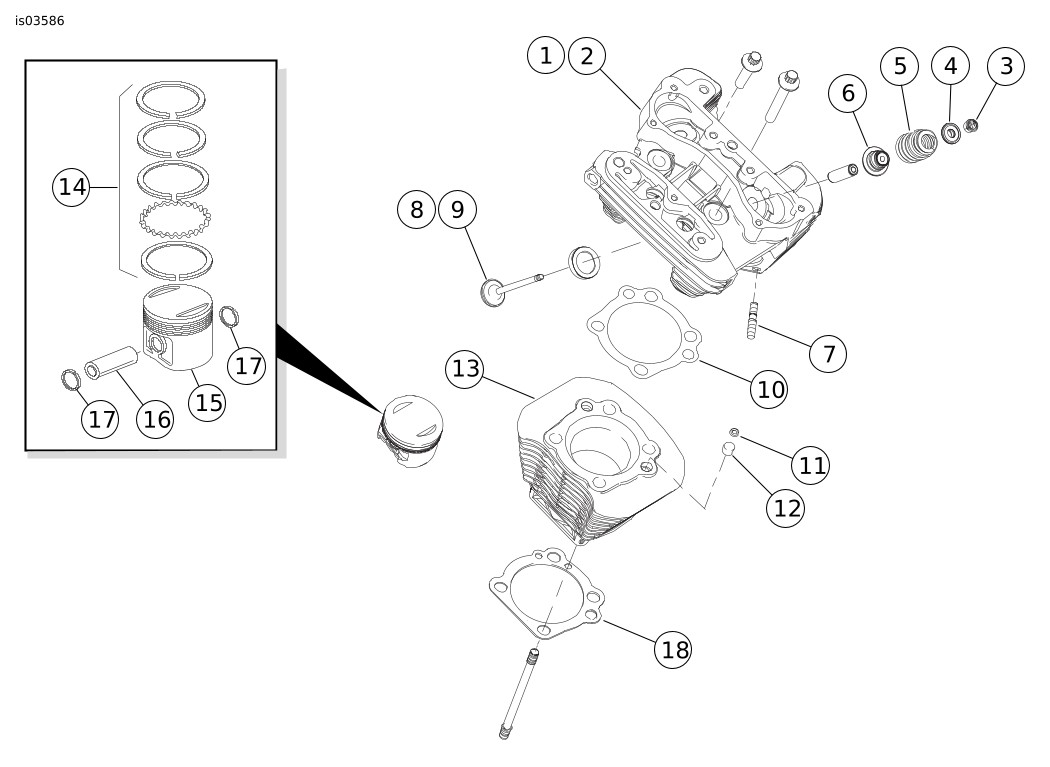

Abbildung 2. Ersatzteile: Screamin' Eagle XL 883 bis 1200 Stage 1 Umbausatz
Tabelle 2. Ersatzteile: Screamin' Eagle XL 883 bis 1200 Stage 1 Umbausatz
Teil | Beschreibung (Menge) | Teilenummer | Teil | Beschreibung (Menge) | Teilenummer | |
|---|---|---|---|---|---|---|
1 | Zylinderkopf, hinten | 16666-07 | 12 | Passstift (4) | 16573-83A | |
2 | Zylinderkopf, vorne | 16667-07 | 13 | Zylinder (2) | 16553-04A | |
3 | Kegelstück, Stößelteller (8) | 18260-02 | Kolbensatz (enthält Teile 14-17) | 22223-04 | ||
4 | Ring, Ventilfeder, oben (4) | 18258-02 | 14 |
| 21948-02 | |
5 | Feder, Ventil (4) | 18245-02 | 15 |
| 22650-04A | |
6 | Dichtung, Ventil (4) | 18094-02A | 16 |
| 22765-02 | |
7 | Bolzen, Auspuffanschluss (4) | 16715-83 | 17 |
| 22589-83B | |
8 | Ventil, Einlass (2) | 18690-02 | 18 | Dichtung, Zylinderfuß (2) | 16789-04 | |
9 | Ventil, Auslass (2) | 18691-02 | 19 | Dichtung, Ansaugkrümmer (nicht abgebildet) | 26995-86B | |
10 | Dichtung, Zylinderkopf (2) | 16770-84F | 20 | Dichtung, Auspuff (nicht abgebildet) | 17048-98 | |
11 | O-Ring, Zylinderstehbolzeneinsatz (4) | 26432-76A | ||||

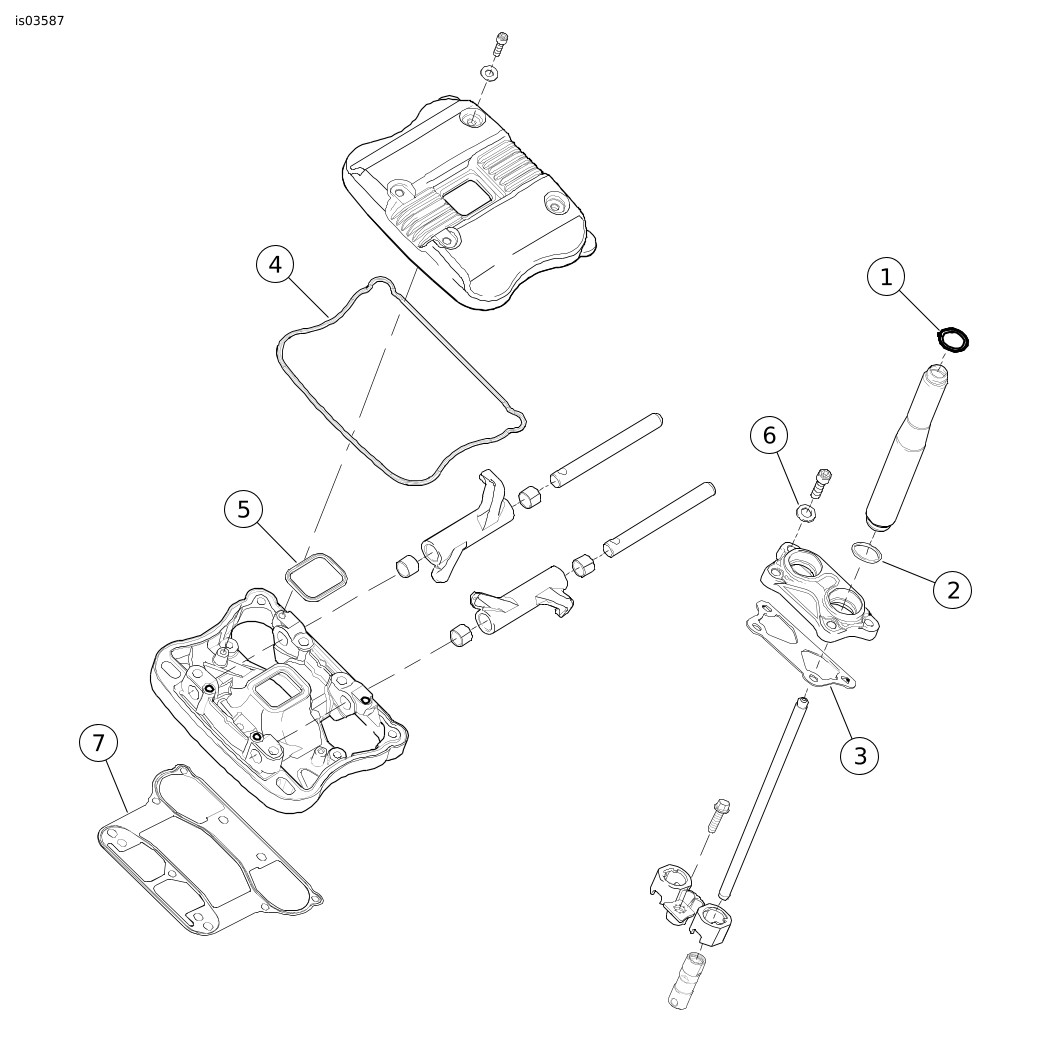

Abbildung 3. Ersatzteile: Screamin' Eagle XL 883 bis 1200 Stage 1 Umbausatz
Tabelle 3. Ersatzteile: Screamin' Eagle XL 883 bis 1200 Stage 1 Umbausatz
Teil | Beschreibung (Menge) | Teilenummer | Teil | Beschreibung (Menge) | Teilenummer | |
|---|---|---|---|---|---|---|
1 | O-Ring, Druckstange, oben (4) | 11190 | 5 | Dichtung, Kipphebeldeckel, innen (2) | 17695-07 | |
2 | O-Ring (4) | 11377 | 6 | Dichtungsscheiben, Kipphebeldeckel (8) | 6589 | |
3 | Dichtung, Stößelgehäuse (2) | 17976-04 | 7 | Dichtung, Kipphebelgehäuse (2) | 16800-84A | |
4 | Dichtung, Kipphebeldeckel, unten (2) | 17362-07A |
