HINTERRADBREMSSATTELSATZ
J043602007-04-05
ALLGEMEINES
Satz-Nummer
42047-08
Modelle
Modell-Passungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) der Website www.harley-davidson.com (nur Englisch) zu finden.
Zusätzlich benötigte Teile
WARNUNGDie Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Die entsprechenden Verfahren im Werkstatthandbuch befolgen. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00333b)
HINWEIS
Diese Einbauanleitung nimmt Bezug auf Informationen aus dem Werkstatthandbuch. Für diesen Einbau ist ein Werkstatthandbuch für das jeweilige Motorradmodell erforderlich; dieses ist bei einem Harley-Davidson-Händler erhältlich.
Bremsbelag und Belaghaltestifte sind nicht in diesem Satz enthalten. Falls abgenutzte oder beschädigte Teile ersetzt werden müssen, können Ersatzteilsätze, die diese Teile enthalten, bei einem Harley Davidson einzeln gekauft werden.
Inhalt des Satzes
Siehe Abbildung 1 und Tabelle 1.
AUSBAU
WARNUNGUm versehentliches Anlassen des Fahrzeugs zu vermeiden, vor Durchführung der Arbeiten das Batterieminuskabel (-) zuerst abklemmen, da es sonst zu schweren oder tödlichen Verletzungen kommen kann. (00048a)
- Nach den Anweisungen des entsprechenden Werkstatthandbuchs die Batteriekabel abklemmen; das Minuskabel (–) zuerst.
- Zum Ausbau von Hinterradbremssattel und Bremsbelägen siehe entsprechendes Werkstatthandbuch.
- Zur Prüfung von Bremsbelag und Belaghaltestiften siehe entsprechendes Werkstatthandbuch. Abgenutzte oder beschädigte Teile müssen nach Bedarf ersetzt werden.
EINBAU
| 1. | Siehe entsprechendes Werkstatthandbuch zum Einbau des Hinterradbremssattels. | |
| 2. | Siehe entsprechendes Werkstatthandbuch für die Entlüftung der Bremsen. | |
| WARNUNG Die Batterie anschließen, das Batteriepluskabel (+) zuerst. Kommt das Pluskabel (+) bei angeschlossenem Minuskabel (-) versehentlich in Kontakt mit Masse, können die daraus resultierenden Funken eine Explosion der Batterie verursachen, die zu schweren oder tödlichen Verletzungen führen kann. (00068a) | ||
| 3. | Nach den Anweisungen des entsprechenden Werkstatthandbuchs die Batteriekabel anschließen; das Pluskabel (+) zuerst. | |
| 4. | Siehe entsprechendes Werkstatthandbuch für das Prüfen der Bremsen. |
ERSATZTEILE

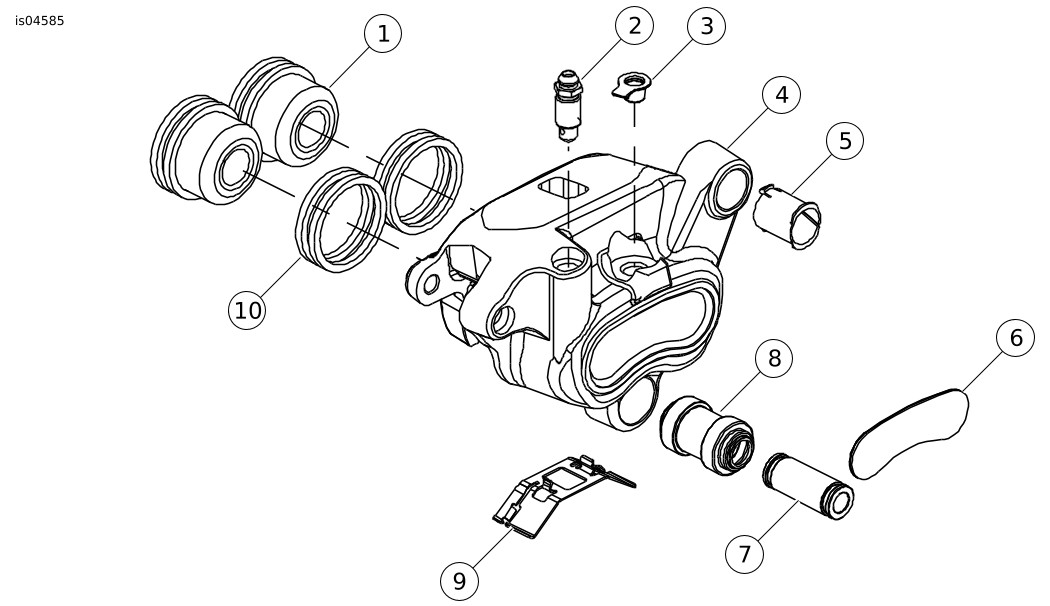

Abbildung 1. Ersatzteile: Baugruppe Hinterradbremssattel
Tabelle 1. Ersatzteile: Hinterradbremssattelsatz, verchromt
Angabe | Beschreibung (Menge) | Teilenummer |
|---|---|---|
1 | Kolbensatz, enthält (2) Hinterrad-Bremssattelkolben | 42344-08 |
2 | Entlüftungsschraube | 44400-00 |
3 | Kappe und Stopfen, verjüngt | 44147-87A |
4 | Verkleidung | Nicht einzeln erhältlich |
5 | Buchse | Nicht einzeln erhältlich |
6 | Aufkleber | 44338-00 |
7 | Staubmanschette | Nicht einzeln erhältlich |
8 | Buchse | Nicht einzeln erhältlich |
9 | Federsatz | 42347-08 |
10 | Dichtungssatz enthält (2) Kolbendichtungen für Hinterradbremssattel | 42346-08 |

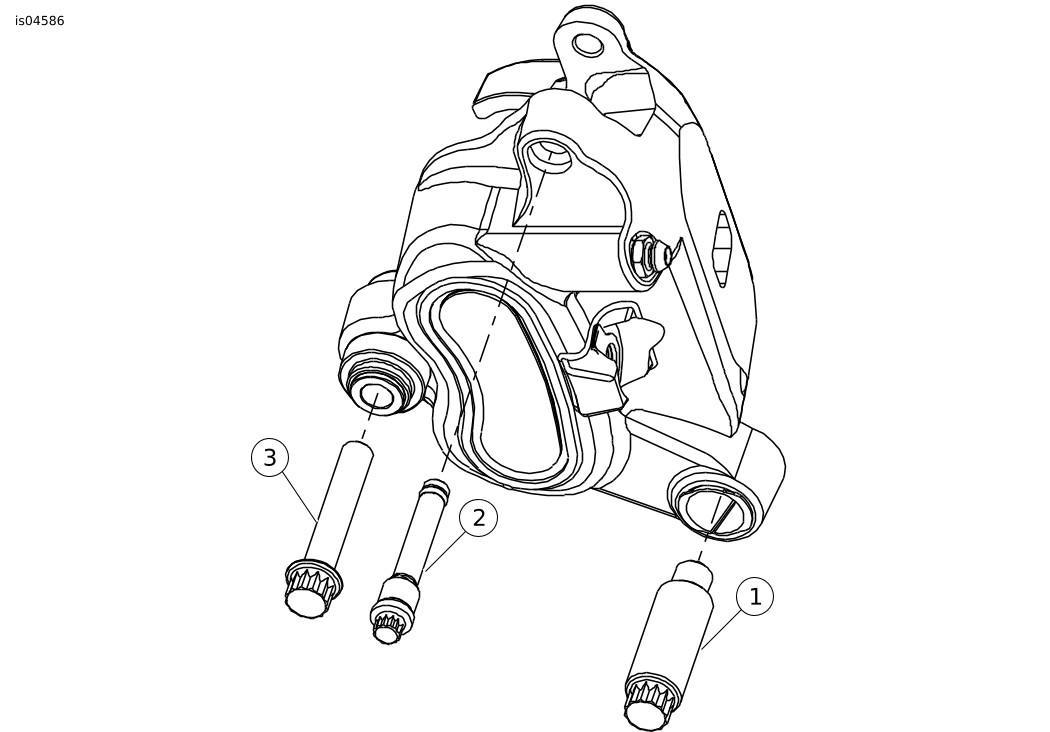

Abbildung 2. Ersatzteile: Befestigungsteile für verchromten Bremssattelsatz
Tabelle 2. Ersatzteile: Hinterradbremssattelsatz, verchromt
Angabe | Beschreibung (Menge) | Teilenummer |
|---|---|---|
1 | Stift, Gleitrohr | 44183-08 |
2 | Belaghaltestift-Baugruppe | 44188-08 |
3 | Stift, Gleitrohr | 44186-08 |
