SCREAMIN' EAGLE PRO TC 110 (1800 CC) STAGE 3-UPGRADESET
J050652011-05-16
ALGEMEEN
Setnummer
27548-10A
Modellen
Zie de P&A-catalogus of het gedeelte Parts and Accessories (onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig) voor informatie over aanpassingen voor dit model.
Vereiste aanvullende onderdelen
Voor deze set moet een Screamin' Eagle hoge flow luchtfilterset afzonderlijk worden aangeschaft. Zie de SE Pro-catalogus voor de leverbare sets.
Deze set vereist tevens de afzonderlijke aanschaf van de bevestigingsset voor de nokkenasaandrijving (25566-06) en de pakkingset nokkenasaandrijving (17045-99D) die verkrijgbaar zijn bij een Harley-Davidson-dealer.
De afzonderlijke aanschaf van de afstandsringset voor de nokkenas (25928-06) wordt aanbevolen. Deze set bevat vijf verschillende afstandsringen waarmee het tandwiel op de juiste manier kan worden uitgelijnd.
Zie de betreffende hoofdstukken in de servicehandleiding voor de speciale gereedschappen die nodig zijn voor het monteren van deze set.
Voor een correcte montage van deze set is het tevens vereist dat de ECM met behulp van de EFI Race Tuner-set gekalibreerd wordt. Raadpleeg de Screamin' Eagle Pro catalogus of neem contact op met een Harley-Davidson-dealer.
Het wordt aangeraden dat 103 CI-motoren en groter een decompressiesysteem gebruiken. Raadpleeg de Screamin' Eagle Pro-catalogus voor verwante montages en gereedschappen.
WAARSCHUWINGDe veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)
OPMERKING
In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Voor deze installatie is een servicehandleiding voor uw model motorfiets vereist. Deze is verkrijgbaar bij een Harley-Davidson-dealer.
Setinhoud
OPMERKING
Deze ombouwset is alleen voor hoge-prestatie of racetoepassingen bedoeld en de verkoop of het gebruik ervan bij motorvoertuigen waarvan de uitstoot van vervuilende gassen beheerst moet worden, is niet toegestaan. Deze set kan de beperkte voertuiggarantie beperken of ongeldig maken. Vermogensonderdelen die met het motorblok in verband staan, zijn alleen voor de ervaren bestuurder bedoeld.
VERWIJDEREN
Gereedmaken voor onderhoud
| 1. | Plaats de motorfiets op een geschikte hefinrichting. OPMERKING Als de motorfiets is uitgerust met het Harley-Davidson Smart-alarmsysteem, raadpleegt u de gebruikershandleiding voor instructies om het buiten werking te stellen. | |
| 2. | Verwijder het zadel volgens de instructies in de servicehandleiding. | |
| WAARSCHUWING Tijdens het uitvoeren van servicewerkzaamheden aan het brandstofsysteem is roken verboden en zijn open vuren en vonken in de nabijheid niet toegestaan. Benzine is uitermate ontvlambaar en zeer explosief, wat ernstig of dodelijk letsel tot gevolg kan hebben. (00330a) | ||
| 3. | Verwijder de brandstoftank volgens de instructies in de servicehandleiding. | |
| 4. | Verwijder de hoofdzekering. Raadpleeg de servicehandleiding. |
Verwijderen van de motoronderdelen
- Verwijder het aanwezige luchtfilter. Zie LUCHTFILTER VERWIJDEREN in de servicehandleiding.
- Verwijder het aanwezige uitlaatsysteem. Zie UITLAATSYSTEEM VERWIJDEREN in de servicehandleiding.
- Demonteer het bovenste deel van de motor en de nokkenasplaat. Raadpleeg hiervoor het betreffende hoofdstuk MOTOR in de servicehandleiding.
- Verwijder de aanwezige membraanveer van de koppeling. Zie KOPPELING VERWIJDEREN in de servicehandleiding.
MONTAGE
Installeren van de motor- en koppelingsonderdelen
- Zie Afbeelding 3. Controleer de naaldlagers (7) van de nokkenas en vervang deze indien nodig.
- Zie Afbeelding 1 t/m Afbeelding 3. Monteer de nokkenassen in de nokkenasplaat, de race-klepveren in de cilinderkoppen en het bovenste deel van de motor met de onderdelen uit de set. Raadpleeg hiervoor het betreffende hoofdstuk MOTOR in de servicehandleiding.
- Monteer de membraanveer uit de set op de koppeling. Zie KOPPELING INSTALLEREN in de servicehandleiding.
- Installeer het uitlaatsysteem. Zie UITLAATSYSTEEM INSTALLEREN in de servicehandleiding.
- Installeer het luchtfilter. Zie LUCHTFILTER INSTALLEREN in de servicehandleiding.
OPMERKING
De afdichting van de cilindervoet is een O-ring met een rechthoekige doorsnede, die eerst aan de onderzijde van de cilinder moet worden aangebracht, voordat de cilinder in het carter kan worden gemonteerd. Als het carter wordt gebruikt om de O-ring vast te zetten op de onderzijde van de cilinder, kan de O-ring tijdens de montage gaan rollen (opkrullen). Een opgerolde O-ring veroorzaakt een lekkage bij het pasvlak tussen cilinder en carter.
OPMERKING
Er wordt vanuit gegaan dat nieuwe cilinders of cilinders met heel weinig kilometers worden gebruikt. Meet de cilinders volgens de aanwijzingen in de servicehandleiding en controleer of de zuiger past volgens de instructies in het bijgeleverde instructieblad voor zuigersets. Als de standaard zuigers niet passen (ze zijn onrond, taps, etc.), moeten nieuwe cilinders worden aangeschaft.
Eindmontage
| 1. | Plaats de hoofdzekering. Raadpleeg de servicehandleiding voor uw model motorfiets. | |
| 2. | Plaats de brandstoftank volgens de instructies in de servicehandleiding. | |
| WAARSCHUWING Trek het zadel na de montage even omhoog om er zeker van te zijn dat het in de positie is vergrendeld. Tijdens het rijden kan een loszittend zadel verschuiven, waardoor men de controle over de motorfiets kan verliezen met mogelijk ernstig of dodelijk letsel tot gevolg. (00070b) | ||
| 3. | Installeer het zadel volgens de instructies in de servicehandleiding. | |
MEDEDELING De ECM moet na de montage van deze set opnieuw worden gekalibreerd. Als de ECM niet opnieuw gekalibreerd wordt, kan dit ernstige schade toebrengen aan het motorblok. (00399b) | ||
| 4. | Download de nieuwe kalibratie van de ECM met de EFI Race Tuner-set en de bijbehorende Interface Box. Raadpleeg de Screamin' Eagle Pro catalogus of neem contact op met een Harley-Davidson-dealer. | |
| 5. | Start de motor en laat hem draaien. Herhaal dit meerdere keren om ervoor te zorgen dat de motor goed werkt. |
Bediening
Zie REGELS BIJ INRIJDEN in de gebruikershandleiding voor instructies voor het inrijden van de motorfiets.
SERVICEONDERDELEN
Afbeelding 1. Serviceonderdelen: Screamin' Eagle Pro TC 1800 cm³ (110) Stage 3-upgradeset
Tabel 1. Serviceonderdelentabel: Screamin' Eagle Pro TC 1800 cm³ (110) Stage 3-upgradeset
Onderdeel | Beschrijving (aantal) | Onderdeelnummer | Item | Beschrijving (aantal) | Onderdeelnummer | |
|---|---|---|---|---|---|---|
1 | Zuiger (2) | Niet afzonderlijk verkrijgbaar | 5 | Pakking, cilinderkop (2) | 16801-07B | |
2 | Zuigerveerset (2) | 21951-11 | 6 | O-ring, cilinderbasis (2) | Niet afzonderlijk verkrijgbaar | |
3 | Zuigerpen (2) | 22558-07 | 7 | O-ring, paspen carter | Niet afzonderlijk verkrijgbaar | |
4 | Zuigerpen met circlip (4) | 22097-99 | Aantekeningen: Zuigeronderdelenset (22502-07A) bevat items 1 t/m 4. Onderdelen 4, 5 en 6 zitten ook in de pakkingset voor motorrevisie (17350-07B). Onderdelen 6 en 7 zitten in de pakkingset (11907). | |||
Afbeelding 2. Serviceonderdelen: Screamin' Eagle Pro TC 1800 cm³ (110) Stage 3-upgradeset
Tabel 2. Serviceonderdelen: Screamin' Eagle Pro TC 1800 cm³ (110) Stage 3-upgradeset
Onderdeel | Beschrijving (aantal) | Onderdeelnummer | Item | Beschrijving (aantal) | Onderdeelnummer | |
|---|---|---|---|---|---|---|
1 | Pakking, onderzijde tuimelaardeksel (2) | 16719-99A | 9 | Carterontluchting (2) | 17025-03A | |
2 | Pakking, bovenzijde tuimelaardeksel (2) | 17386-99A | 10 | Keerschot (2) | 26500002 | |
3 | Pakking, klepstoterkap (2) | 18635-99B | 11 | Keerring, EFI-inlaat (2) (niet afgebeeld) | 26995-86B | |
4 | O-ring, middelste afdekking klepstoterstang (4) | 11132A | 12 | Veer, koppelingsmembraan (niet afgebeeld) | 37951-98 | |
5 | O-ring, onderste afdekking klepstoterstang (4) | 11145A | 13 | Set Perfect Fit-stoterstangen (+0,76 mm (0,030 in)) | 18401-03 | |
6 | O-ring, bovenste afdekking klepstoterstang (4) | 11293 | ||||
7 | O-ring, tuimelaararmsteun (2) | 11270 | ||||
8 | Bout, 1/2-20 x 1-11/16 zeskantig met borgpatch (4) | 4400 | Aantekeningen: Carterontluchting (17025-03A), bevat onderdelen 8 t/m 10. Onderdelen 1 t/m 11 zitten in de pakkingset voor motorrevisie (17350-07B), afbeelding 1. | |||

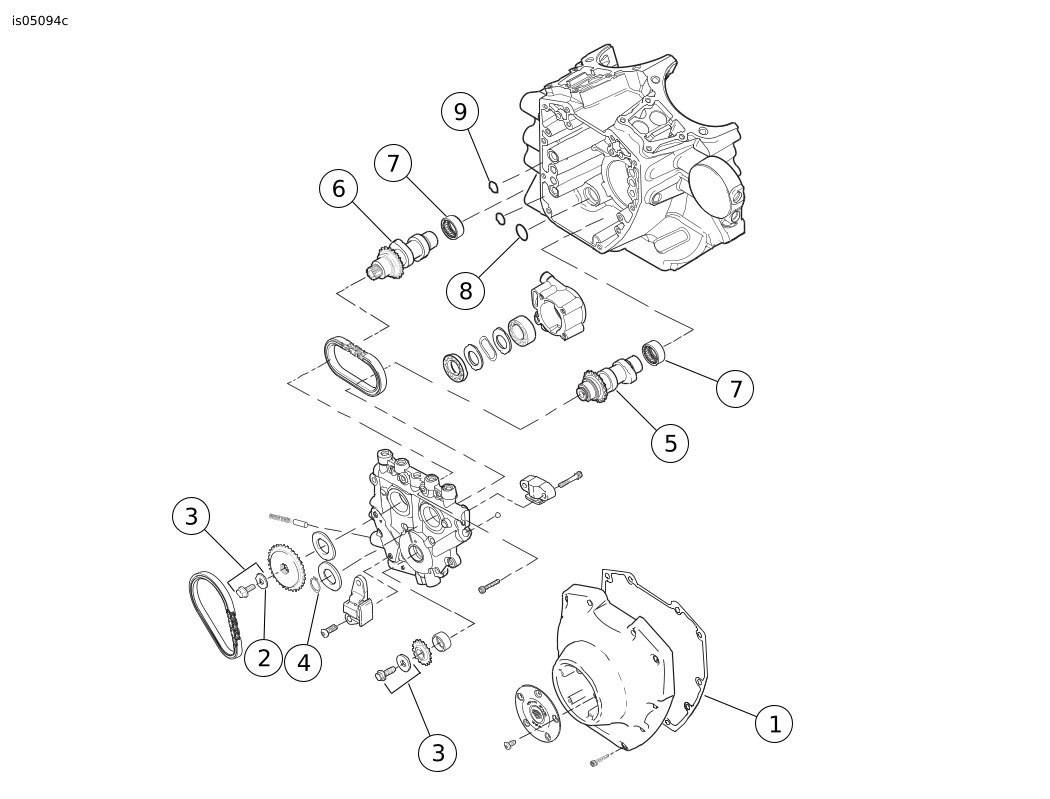

Afbeelding 3. Serviceonderdelen: Screamin' Eagle Pro TC 1800 cm³ (110) Stage 3-upgradeset
Tabel 3. Serviceonderdelen: Screamin' Eagle Pro TC 1800 cm³ (110) Stage 3-upgradeset
Onderdeel | Beschrijving (aantal) | Onderdeelnummer |
|---|---|---|
1 | Pakking, nokkenaskap | 25244-99A |
2 | Onderlegring | 6294 |
3 | Nokkenasaandrijving bevestigingsset voor tandwiel (bevat 6294, bout en onderlegring) | 25566-06 |
4 | Sluitring | 11461 |
5 | Nokkenas, voor, SE-259E | Niet afzonderlijk verkrijgbaar |
6 | Nokkenas, achter, SE-259E | Niet afzonderlijk verkrijgbaar |
7 | Lager, naald (2) (moet indien nodig afzonderlijk worden aangeschaft) | 9215 |
8 | O-ring, tussen oliepomp en nokkenasplaat | 11293 |
9 | O-ring, tussen nokkenasplaat en carter (2) | 11301 |
10 | Interface box, (VCI), Super Tuner (niet afgebeeld) | 32109-08B |
Aantekeningen: Onderdelen 1, 4, 8 en 9 zitten in de pakkingset voor motorrevisie (17350-07B). Onderdelen 5 en 6 zitten in de nokkenset (25482-10). | ||
