SCREAMIN' EAGLE PRO TC 110 (1800 CC) STAGE 3 UPGRADE KIT (SCREAMIN' EAGLE PRO TC 110 (1800 CC)ステージ3アップグレードキット)

J050652011-05-16

概要

キット番号

27548-10A

モデル

モデルの適合に関する情報は、最新の純正P&Aカタログをご参照ください。または、www.harley-davidson.com(英語のみ)の「部品とアクセサリー」セクションをご覧ください。

装着に必要となる追加部品

このキットは、Screamin' Eagleハイフローエアクリーナーキットを別途購入する必要があります。使用可能なキットについてはScreamin' Eagle Proのカタログを参照してください。

このキットでは、Cam Drive Retention Kit (カムドライブリテンションキット) (25566-06)およびCam Service Gasket Kit (カムサービスガスケットキット) (17045-99D)を別途購入する必要があります。これらはハーレーダビッドソンジャパン正規販売網店で販売されています。

カムスペーサーキット(25928-06)の別途購入を推奨します。このキットには、正しいスプロケット配置のための5種類のスペーサーが含まれています。

このキットの取り付けに必要な特殊工具については、サービスマニュアルの該当する項目を参照してください。

また、このキットの正しい取り付けには、EFIレースチューナーキットを使ったECM (電子制御モジュール)の再キャリブレーションが必要です。Screamin' Eagle Proのカタログをご覧になるか、最寄りのハーレーダビッドソン正規販売網店にお問い合わせください。

1,690 cc (103 in³)以上のエンジンには、コンプレッションリリースシステムを使用することが推奨されています。関連するアッセンブリーおよび工具についてはScreamin' Eagle Proのカタログを参照してください。

警告

ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。サービスマニュアルを参照しながら、適切な手順に従ってください。自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)

注記

この取り扱い説明書はサービスマニュアルの記載情報の参照を必要としています。このキットを取り付ける際は、お持ちのバイクのサービスマニュアルが別途必要です。サービスマニュアルは最寄りのハーレーダビッドソン正規販売網店でお買い求めいただけます。

キット内容

図1から図3、および表1から表3を参照してください。

注記

このキットは、ハイパフォーマンスやレーシング用であり、エコカーへの販売や使用は法律で禁止されています。このキットの取り付けにより、車体の保証が無効になる場合や、保証内容が制限される場合があります。エンジン関連性能向上パーツは、経験豊富なライダーのみを対象にしています。

取り外し

作業準備

1.	適切なリフトに車体を設置してください。注記ハーレーダビッドソンスマートセキュリティシステムを装着しているバイクは、オーナーズマニュアルを参照してシステムを解除してください。
2.	サービスマニュアルの説明に従ってシートを取り外します。
	警告フューエルシステムを取り扱う際は、喫煙したり、そばで火や火花の元となるものを使用したりしないでください。ガソリンは可燃性、起爆性が非常に高いため、死亡事故または重傷事故につながるおそれがあります。 (00330a)
3.	サービスマニュアルの説明に従ってフューエルタンクを取り外します。
4.	メインヒューズを取り外します。サービスマニュアルを参照してください。

エンジンコンポーネントの取り外し

既装着のエアクリーナーアッセンブリーを取り外します。サービスマニュアルのエアクリーナーの取り外しを参照してください。
既装着のイグゾーストシステムを取り外します。サービスマニュアルの「エキゾーストシステムの取り外し」を参照してください。
エンジントップエンドとカムプレートアッセンブリーを分解します。サービスマニュアル内の該当する「エンジン」のセクションを参照してください。
既存のクラッチダイアフラムスプリングを取り外します。サービスマニュアルのクラッチの取り外しを参照してください。

取り付け

エンジンとクラッチコンポーネントの取り付け

図3を参照してください。カムシャフトニードルのベアリング(7)を調べ、必要に応じて交換してください。

注記

シリンダースピゴットシールは長方形のOリングであり、シリンダーをクランクケースに組み付ける前にシリンダーのベースに取り付けなければならないことに注意してください。この長方形のOリングは、クランクケースを使ってシリンダーのベースに取り付けると、組み立ての最中に転がる(ねじれる)おそれがあります。Oリングが転がるとシリンダーとクランクケースとの境界面に隙間ができて、そこから液漏れを起こします。

図1から図3を参照してください。カムをカムプレート、パフォーマンスバルブスプリングをシリンダーヘッドに、エンジントップエンドにキットのパーツで取り付けます。サービスマニュアル内の該当する「エンジン」のセクションを参照してください。

注記

新品か走行距離のきわめて短いシリンダーを使用してください。サービスマニュアルに従いシリンダーを測定し、ピストンキット付属の取扱要領書に従ってピストンフィットを確認します。真円でない、あるいはテーパー状になっているなどの原因で、支給された標準的なピストンが適切に取り付けられない場合は、新しいシリンダーを購入する必要があります。

キットに入っているクラッチダイアフラムスプリングを取り付けます。サービスマニュアルのクラッチの取り付けを参照してください。
エキゾーストシステムを取り付けます。サービスマニュアルのイグゾーストシステムの取り付けセクションを参照してください。
エアクリーナーアッセンブリーを取り付けます。サービスマニュアルのエアクリーナーの取り付けセクションを参照してください。

最終組立作業

1.	メインヒューズを取り付けます。お持ちのバイクのサービスマニュアルを参照してください。
2.	サービスマニュアルの説明に従ってフューエルタンクを取り付けます。
	警告シートを装着したらシートを上に引っ張り、所定の位置にロックされていることを確認します。シートが緩んでいると、走行中に動いて制御不能となり、死亡したり重傷を負うおそれがあります。 (00070b)
3.	サービスマニュアルの説明に従ってシートを取り付けます。
	ご注意このキットを取り付ける際には必ずECM (電子制御モジュール)を再調整する必要があります。 ECMの再調整が適切に行われないと、エンジンに深刻なダメージを与えるおそれがあります。 (00399b)
4.	キットに含まれているEFIレースチューナーキットおよびインターフェースボックスを使用して、新しいECM (電子制御モジュール)キャリブレーションをダウンロードします。Screamin' Eagle Proのカタログをご覧になるか、最寄りのハーレーダビッドソン正規販売網店にお問い合わせください。
5.	エンジンを始動させます。数回繰り返して正常に作動するか確認します。

操作

車両のならし運転の説明と手順については、オーナーズマニュアルのならし運転のルールのセクションを参照してください。

交換用パーツ

図1。交換用パーツ:Screamin' Eagle Pro TC 110 (1800 cc)ステージ3アップグレードキット

表1。交換用パーツ表:Screamin' Eagle Pro TC 110 (1800 cc)ステージ3アップグレードキット

アイテム	詳細(数量)	部品番号	アイテム	詳細(数量)	部品番号
1	ピストン(2)	別売りなし	5	ガスケット、シリンダーヘッド(2)	16801-07B
2	ピストンリングセット(2)	21951-11	6	O リング、シリンダーベース(2)	別売りなし
3	ピストンピン(2)	22558-07	7	Oリング、クランクケースダボ	別売りなし
4	ピストンピンサークリップ(4)	22097-99	注記:Piston Kit (ピストンキット) (22502-07A)には品目1 ～ 4が含まれています。品目4、5、6は、Engine Overhaul Gasket Kit (エンジンオーバーホールガスケットキット) (17350-07B)にも含まれています。品目6、7はSeal Kit (シールキット) (11907)に入っています。

図2。交換用パーツ:Screamin' Eagle Pro TC 110 (1800 cc)ステージ3アップグレードキット

表2。交換用パーツ:Screamin' Eagle Pro TC 110 (1800 cc)ステージ3アップグレードキット

アイテム	詳細(数量)	部品番号	アイテム	詳細(数量)	部品番号
1	ガスケット、ロッカーカバーベース(2)	16719-99A	9	ブリーザーアッセンブリー(2)	17025-03A
2	ガスケット、ロッカーカバートップ(2)	17386-99A	10	バフルアッセンブリー(2)	26500002
3	ガスケット、タペットカバー(2)	18635-99B	11	シール、EFI吸気(2) (非表記)	26995-86B
4	Oリング、ミドルプッシュロッドカバー(4)	11132A	12	スプリング、クラッチダイアフラム(非表記)	37951-98
5	Oリング、ロアプッシュロッドカバー(4)	11145A	13	パーフェクトフィットプッシュロッドキット、(+0.030インチ)	18401-03
6	Oリング、アッパープッシュロッドカバー(4)	11293
7	Oリング、ロッカーアームサポート(2)	11270
8	ボルト、1/2-20 x 1-11/16六角、ロックパッチ付き(4)	4400	注記:Breather Assembly (ブリーザーアッセンブリー) (17025-03A)には8 ～ 10が含まれています。品目1 ～ 11は、Engine Overhaul Gasket Kit (エンジンオーバーホールガスケットキット) (17350-07B)に含まれています(図1)。

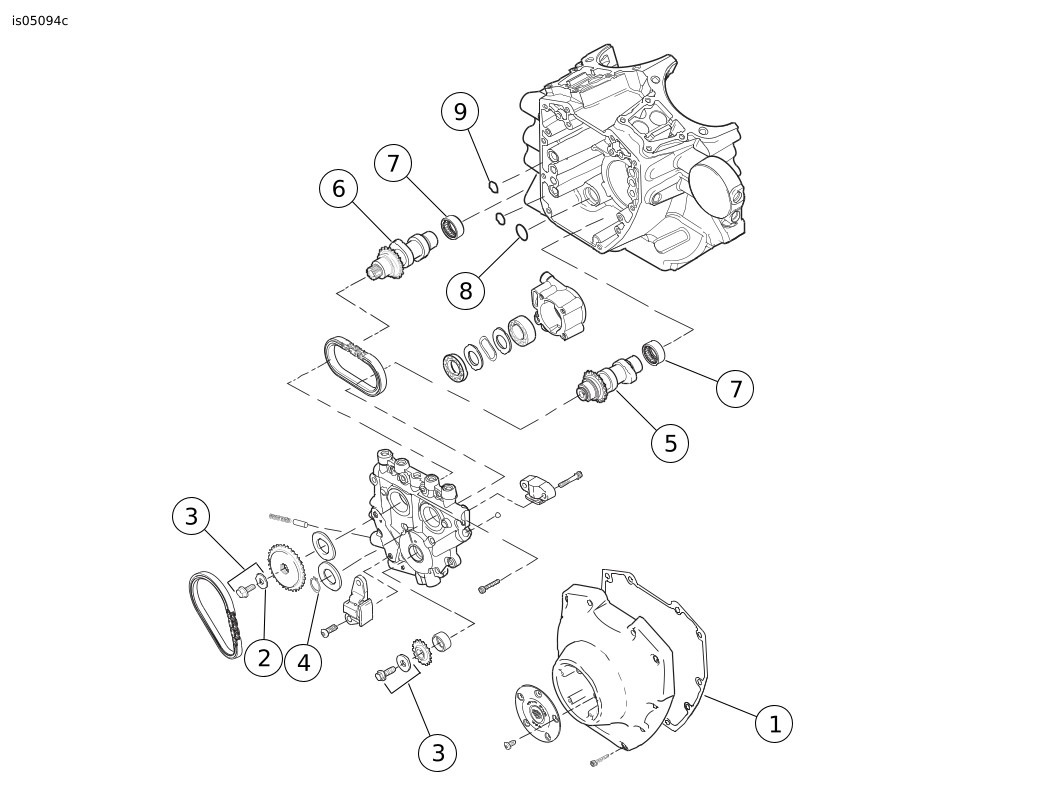

図3。交換用パーツ:Screamin' Eagle Pro TC 110 (1800 cc)ステージ3アップグレードキット

表3。交換用パーツ:Screamin' Eagle Pro TC 110 (1800 cc)ステージ3アップグレードキット

アイテム	詳細(数量)	部品番号
1	ガスケット、カムカバー	25244-99A
2	ワッシャー	6294
3	Cam Drive Sprocket Retention Kit (カムドライブスプロケットリテンションキット) (6294、スクリュー、ワッシャーを含む)	25566-06
4	リテーニングリング	11461
5	カムシャフト、フロント、 SE-259E	別売りなし
6	カムシャフト、リア、 SE-259E	別売りなし
7	ベアリング、ニードル(2) (必要な場合は別途購入)	9215
8	Oリング、オイルポンプからカムプレート	11293
9	Oリング、カムプレートからクランクケース(2)	11301
10	インターフェースボックス(VCI)スーパーチューナー(非表記)	32109-08B
注記:品目1、4、8、9は、Engine Overhaul Gasket Kit (エンジンオーバーホールガスケットキット) (17350-07B)に含まれています。品目5および6はCam Kit (カムキット) (25482-10)に含まれています。
