KIT DE ATUALIZAÇÃO SCREAMIN' EAGLE PRO TC 110 (1800 CC) STAGE 3
J050652011-05-16
GERAL
Kit número
27548-10A
Modelos
Para obter informações sobre modelos correspondentes, consulte o catálogo de peças e acessórios de varejo ou a seção de peças e acessórios do site www.harley-davidson.com (somente em inglês).
Peças adicionais necessárias
Este kit requer a aquisição separada do kit de filtro de ar de alta vazão Screamin' Eagle. Veja o catálogo Screamin’ Eagle Pro para obter os kits disponíveis.
Este kit também requer a aquisição em separado do kit de retentor do comando do excêntrico (25566-06) e do kit de gaxeta de manutenção do excêntrico (17045-99D) que se encontram à venda nos concessionários Harley-Davidson.
Recomenda-se a aquisição separada do kit de espaçador do excêntrico (25928-06). Este kit contém cinco espaçadores diferentes para alcançar o alinhamento da roda dentada apropriado.
Veja as seções apropriadas no Manual de serviço para ver as ferramentas necessárias para instalar este kit.
A instalação apropriada deste kit também requer a recalibragem do ECM usando o kit Race Tuner EFI. Consulte o catálogo Screamin’ Eagle Pro ou entre em contato com um concessionário Harley-Davidson.
É recomendado que motores 103 CI e maiores usem um sistema de liberação de compressão. Veja o catálogo Screamin' Eagle Pro para obter conjuntos e ferramentas relacionados.
ATENÇÃOA segurança do motociclista e do passageiro depende da instalação correta deste kit. Use os procedimentos apropriados do Manual de serviço. Se o procedimento não estiver dentro de suas capacidades ou se você não possuir as ferramentas corretas, deixe que uma concessionária Harley-Davidson efetue a instalação. A instalação inadequada deste kit poderá resultar em morte ou lesões graves. (00333b)
NOTA
Esta Folha de instruções faz referência às informações do Manual de serviço. Para esta instalação, é necessário ter um Manual de serviço para o seu modelo de motocicleta, e que pode ser encontrado em um concessionário Harley-Davidson.
Conteúdo do kit
NOTA
Este kit destina-se somente a aplicações de alto desempenho ou de competição, sendo ilegal para venda ou uso em veículos a motor com controle de poluição. Este kit pode reduzir ou invalidar a garantia limitada do veículo. As peças de desempenho relacionadas ao motor destinam-se somente a motociclistas experientes.
REMOÇÃO
Preparação para a manutenção
| 1. | Posicione a motocicleta em uma elevação adequada. NOTA Se o veículo estiver equipado com o sistema de segurança Smart Harley-Davidson, consulte o Manual do proprietário para instruções sobre como desativar o sistema. | |
| 2. | Remova o assento de acordo com as instruções do Manual de serviço. | |
| ATENÇÃO Ao fazer manutenção no sistema de combustível, não fume e não permita a presença de faíscas ou chama exposta nas proximidades. A gasolina é extremamente inflamável e altamente explosiva, o que poderá resultar em morte ou lesões graves. (00330a) | ||
| 3. | Remova o tanque de combustível de acordo com as instruções do Manual de serviço. | |
| 4. | Remova o fusível principal. Consulte o Manual de serviço. |
Remoção dos componentes do motor
- Remova o conjunto do filtro de ar. Consulte REMOÇÃO DO FILTRO DE AR do Manual de serviço.
- Remova o sistema de escapamento existente. Consulte REMOÇÃO DO SISTEMA DE ESCAPAMENTO do Manual de serviço.
- Desmonte a parte superior do motor e o conjunto da placa do excêntrico. Consulte as seções sobre MOTOR apropriadas do Manual de serviço.
- Remova a mola do diafragma existente da embreagem. Consulte REMOÇÃO DA EMBREAGEM do Manual de serviço.
INSTALAÇÃO
Instalação dos componentes do motor e da embreagem
- Veja Figura 3. Inspecione os rolamentos de agulhas do comando de válvulas (7) e substitua se necessário.
- Instale a mola do diafragma da embreagem do kit. Consulte INSTALAÇÃO DA EMBREAGEM do Manual de serviço.
- Instale o sistema de escape. Consulte INSTALAÇÃO DO SISTEMA DE ESCAPAMENTO do Manual de serviço.
- Instale o conjunto do filtro de ar. Consulte FILTRO DE AR, INSTALAÇÃO do Manual de serviço.
NOTA
Note que a vedação do bico cilindro é um anel de vedação “o-ring” retangular, que deve estar assentado na base do cilindro antes do cilindro ser instalado junto à carcaça.. Usar a carcaça para assentar o anel de vedação “o-ring” retangular na base do cilindro pode enrolar (em espiral) o anel de vedação durante a montagem. Um anel de vedação “o-ring” enrolado irá criar uma via de vazamento na interface do cilindro/carcaça.
NOTA
Considera-se que os cilindros são novos ou têm baixa quilometragem. Meça os cilindros de acordo com o manual de serviço e verifique o encaixe do pistão seguindo as instruções na folha de instruções do kit do pistão fornecido. Se não for possível obter o encaixe adequado (excêntrico, cônico, etc.) para os pistões padrão fornecidos, será necessário comprar cilindros novos.
Montagem final
| 1. | Instale o fusível principal. Consulte o Manual de serviço de sua motocicleta. | |
| 2. | Instale o tanque de combustível de acordo com as instruções do Manual de serviço. | |
| ATENÇÃO Depois de instalar o assento, puxe-o para cima para certificar-se de que esteja travado na posição certa. Ao dirigir, um assento solto pode se deslocar, causando perda de controle, o que poderá resultar em morte ou lesões graves. (00070b) | ||
| 3. | Instale o assento de acordo com as instruções do Manual de serviço. | |
AVISO O ECM deve ser recalibrado ao instalar este kit. A falha em recalibrar o ECM apropriadamente poderá resultar em dano severo ao motor. (00399b) | ||
| 4. | Faça o download da nova calibragem do ECM usando o kit Race Tuner EFI e a caixa de interface fornecidos no kit. Consulte o catálogo Screamin’ Eagle Pro ou entre em contato com um concessionário Harley-Davidson. | |
| 5. | Ligue e opere o motor. Repita diversas vezes para verificar se está operando corretamente. |
Operação
Consulte a seção REGRAS DE OPERAÇÃO DURANTE O AMACIAMENTO do Manual do proprietário para instruções sobre o amaciamento da motocicleta.
PEÇAS DE REPOSIÇÃO
Figura 1. Peças de reposição: Kit de atualização Screamin' Eagle Pro TC 110 (1800 cc) Stage 3
Tabela 1. Tabela de peças de reposição: Kit de atualização Screamin' Eagle Pro TC 110 (1800 cc) Stage 3
Item | Descrição (quantidade) | Número da peça | Item | Descrição (quantidade) | Número da peça | |
|---|---|---|---|---|---|---|
1 | Pistão (2) | Não se vende separadamente | 5 | Gaxeta, cabeçote do cilindro (2) | 16801-07B | |
2 | Conjunto de anéis do pistão (2) | 21951-11 | 6 | Anel de vedação “o-ring”, base do cilindro (2) | Não se vende separadamente | |
3 | Pino do pistão (2) | 22558-07 | 7 | Anel de vedação “o-ring”, cavilha da carcaça | Não se vende separadamente | |
4 | Anel de retenção do pino do pistão (4) | 22097-99 | Observações: Kit de pistões (22502-07A); inclui os itens 1 a 4. Os itens 4, 5 e 6 fazem parte do Kit de gaxeta para revisão geral do motor (17350-07B). Os itens 6 e 7 estão disponíveis no Kit de vedação (11907). | |||
Figura 2. Peças de reposição: Kit de atualização Screamin' Eagle Pro TC 110 (1800 cc) Stage 3
Tabela 2. Peças de reposição: Kit de atualização Screamin' Eagle Pro TC 110 (1800 cc) Stage 3
Item | Descrição (quantidade) | Número da peça | Item | Descrição (quantidade) | Número da peça | |
|---|---|---|---|---|---|---|
1 | Gaxeta, base da tampa do balancim (2) | 16719-99A | 9 | Conjunto do respiro (2) | 17025-03A | |
2 | Gaxeta, topo da tampa do balancim (2) | 17386-99A | 10 | Conjunto do defletor (2) | 26500002 | |
3 | Gaxeta da tampa do tucho (2) | 18635-99B | 11 | Vedador, admissão EFI (2) (não mostrado) | 26995-86B | |
4 | Anel de vedação “o-ring”, tampa da haste do extrator central (4) | 11132A | 12 | Mola, diafragma da embreagem (não mostrado) | 37951-98 | |
5 | Anel de vedação “o-ring”, tampa da haste do extrator inferior (4) | 11145A | 13 | Kit de barras de compressão com ajuste perfeito (+0,030 pol.) | 18401-03 | |
6 | Anel de vedação “o-ring”, tampa da haste do extrator superior (4) | 11293 | ||||
7 | Anel de vedação “o-ring”, suporte do balancim (2) | 11270 | ||||
8 | Parafuso, 1/2-20 x 1-11/16 sextavado com trava-roscas (4) | 4400 | Observações: O conjunto do respiro (17025-03A) inclui os itens de 8 a 10. Os itens 1 a 11 estão incluídos no Kit de gaxeta para revisão geral do motor (17350-07B), Figura 1. | |||

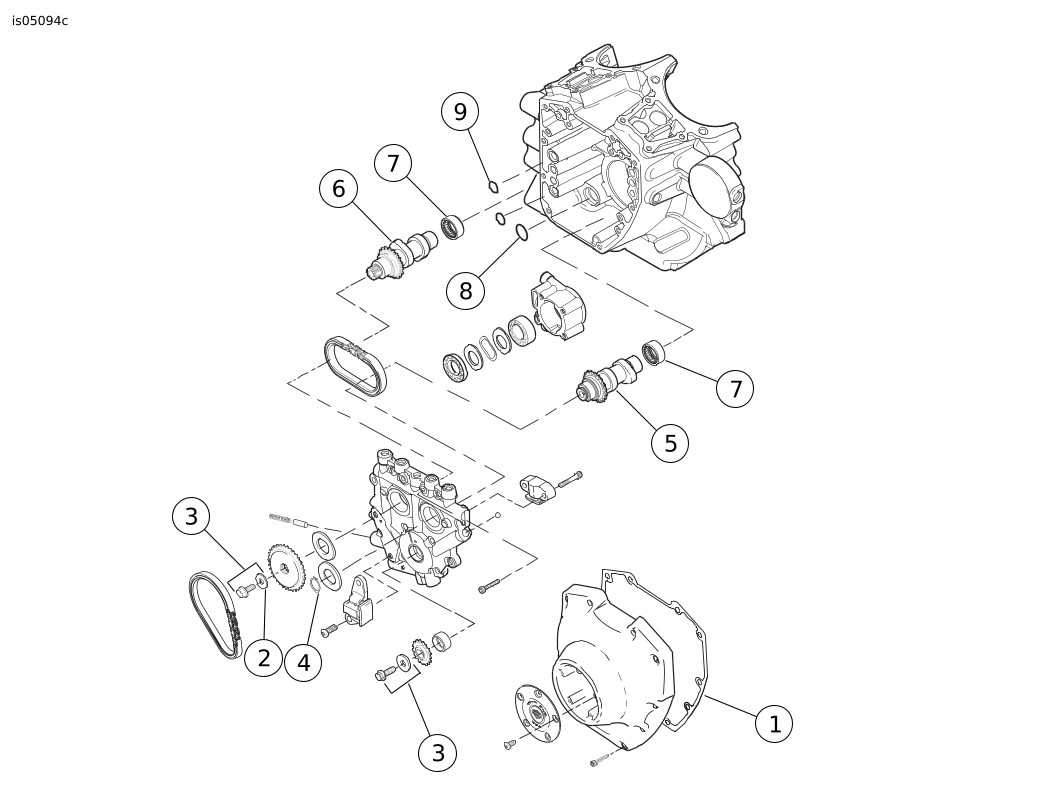

Figura 3. Peças de reposição: Kit de atualização Screamin' Eagle Pro TC 110 (1800 cc) Stage 3
Tabela 3. Peças de reposição: Kit de atualização Screamin' Eagle Pro TC 110 (1800 cc) Stage 3
Item | Descrição (quantidade) | Número da peça |
|---|---|---|
1 | Gaxeta, tampa do excêntrico | 25244-99A |
2 | Arruela | 6294 |
3 | Kit de retentor de roda dentada do comando do excêntrico (com 6294, parafusos e arruelas) | 25566-06 |
4 | Anel de retenção | 11461 |
5 | Comando de válvulas, dianteiro, SE-259E | Não se vende separadamente |
6 | Comando de válvulas, traseiro, SE-259E | Não se vende separadamente |
7 | Rolamento, agulha (2) (deve ser comprado em separado, se necessário) | 9215 |
8 | Anel de vedação “o-ring”, bomba de óleo para placa do excêntrico | 11293 |
9 | Anel de vedação “o-ring”, placa do excêntrico para carcaça (2) | 11301 |
10 | Caixa de interface (VCI), Super Tuner (não mostrada) | 32109-08B |
Observações: Os itens 1, 4, 8 E 9 fazem parte do Kit de gaxeta para revisão geral do motor (17350-07B). Os itens 5 e 6 estão disponíveis no Kit do excêntrico (25482-10). | ||
