SCREAMIN’ EAGLE TWIN CAM 1800 cm³ (110 in³) OMBOUWSET
J047942009-07-09
ALGEMEEN
Setnummer
27505-09
Modellen
Voor informatie over de modelgeschiktheid, raadpleegt u de P&A-catalogus of het gedeelte Parts and Accessories (onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).
Vereiste aanvullende onderdelen
Deze set vereist tevens de afzonderlijke aanschaf van de bevestigingsset voor de nokkenasaandrijving (25566-06) die verkrijgbaar is bij een Harley-Davidson dealer.
De afzonderlijke aanschaf van de carter-uitboorgereedschapsset (94419-06) wordt aanbevolen voor het installeren van deze hoge-prestatie motorblok-ombouwset.
OPMERKING
De carter-uitboorgereedschapsset (94419-06) bevat ook een aangepaste bovenste middenschroef (1093), om te garanderen dat het carter-uitboorgereedschap niet beschadigd wordt tijdens het installeren van de ombouwset. Deze schroef is ook afzonderlijk verkrijgbaar bij een Harley-Davidson dealer, voor het geval u uw eigen uitboorgereedschap wilt gebruiken.
Zie de betreffende hoofdstukken in de servicehandleiding voor de speciale gereedschappen die nodig zijn voor het installeren van deze set.
Voor de juiste installatie van deze set is tevens het gebruik vereist van een Digital Technician™ bij een Harley-Davidson dealer.
WAARSCHUWING
De veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)
OPMERKING
In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Voor deze installatie is een servicehandleiding voor uw model motorfiets vereist. Deze is verkrijgbaar bij een Harley-Davidson dealer.
Setinhoud
OPMERKING
Het installeren van deze set door een erkende Harley-Davidson dealer zal geen effect hebben op uw beperkte garantie.
De ombouwset is alleen bedoeld voor hoge-prestatietoepassingen. Deze set voor het verbeteren van de prestaties van de motor is wettelijk niet goedgekeurd voor verkoop of gebruik in Californië op motorvoertuigen met beperkte uitstoot.
Vermogensonderdelen die met het motorblok in verband staan, zijn alleen voor de ervaren bestuurder bedoeld.
VERWIJDEREN
Gereedmaken voor onderhoud
1. Plaats de motorfiets op een geschikte hefinrichting.
2. Verwijder het zadel volgens de instructies in de servicehandleiding.
WAARSCHUWING
Tijdens het uitvoeren van servicewerkzaamheden aan het brandstofsysteem is roken verboden en zijn open vuren en vonken in de nabijheid niet toegestaan. Benzine is uitermate ontvlambaar en zeer explosief, wat ernstig of dodelijk letsel tot gevolg kan hebben. (00330a)
3. Verwijder de brandstoftank volgens de instructies in de servicehandleiding.
OPMERKING
Als de motorfiets is uitgerust met het Harley-Davidson Smart-alarmsysteem, raadpleegt u de gebruikershandleiding voor instructies om deze buiten werking te stellen.
4. Verwijder de Maxi-zekering volgens de instructies in de servicehandleiding.
Verwijderen van de motoronderdelen
  1. Verwijder het aanwezige luchtfilter. Zie LUCHTFILTER VERWIJDEREN in de servicehandleiding.
  2. Verwijder het aanwezige uitlaatsysteem. Zie UITLAATSYSTEEM VERWIJDEREN in de servicehandleiding.
  3. Verwijder het motorblok van het frame volgens de instructies in de servicehandleiding.
  4. Demonteer het bovenste en onderste uiteinde van de motor. Raadpleeg hiervoor het betreffende hoofdstuk MOTORBLOK in de servicehandleiding.
  5. Verwijder de aanwezige membraamveer van de koppeling. Zie KOPPELING VERWIJDEREN in de servicehandleiding.
BEWERKEN VAN HET CARTER
MEDEDELING
De procedures in dit instructieblad moeten worden uitgevoerd door iemand die ervaring heeft met precisiemeettechnieken. Als niet wordt voldaan aan de vereiste toleranties in dit instructieblad, kan dat schade aan het motorblok tot gevolg hebben. (00511b)
Voorbereiding voor het doorboren van het carter
OPMERKING
Harley-Davidson raadt aan om bij de eindmontage van de motor, de standaard (OE) cilindertapeinden te vervangen door Screamin’ Eagle tapeinden met grote treksterkte (16505-01).
  1. Verwijder de cilindertapeinden van het motorcarter.
  2. Dek alle lagers en oliegaten af om te voorkomen dat er vuil en verontreinigingen in komen.
  3. Controleer en reinig de pasvlakken van het motorcarter.
  4. Zie Afbeelding 6. Monteer het motorcarter opnieuw met de oorspronkelijke schroeven, uitgezonderd de bovenste middenschroef tussen de cilinders, en haal ze aan tot de in de servicehandleiding opgegeven aanhaalmomenten.
  5. OPMERKING
    Ter voorkoming van beschadiging van het carterboorgereedschap kunt u het beste de bovenste middenschroef vervangen door een aangepaste bovenste middenschroef (1093). Deze schroef bevindt zich in de gereedschapsset voor het doorboren van het carter (94419-06) en is afzonderlijk verkrijgbaar bij een Harley-Davidson dealer.
  6. Installeer de aangepaste bovenste middenschroef (1093) tussen de cilinders en haal deze aan tot 5,6-10,2 N·m (50-90 in-lb).
  7. OPMERKING
    Als hulp bij het doorboren van het carter is er een Screamin’ Eagle gereedschapsset voor het doorboren van het carter (94419-06) verkrijgbaar. De aangepaste bovenste middenschroef (1093) is inbegrepen in deze set. Raadpleeg de Harley-Davidson catalogus met Genuine motoronderdelen en -accessoires of de Screamin’ Eagle Pro-catalogus.
  8. Zie Afbeelding 1 en Tabel 1. De cilindervoetboring van het carter en de verzonken O-ring bewerken tot de getoonde afmetingen.
Aanpassen van het carter
OPMERKING
Ter voorkoming van ernstige motorschade moet u na het boren alle spanen en vuil uit het motorcarter verwijderen.
1. Demonteer het carter en was (of reinig) indien nodig spanen en vuil van de motorcarterhelften.
2. Zie Afbeelding 3. Boor met een 8,7 mm (11/32 in) boorbit de bestaande schroefdraden uit het gat voor de bovenste middenschroef. Boor tot een diepte tot 20 mm (0,79 in) vanaf het pakkingsoppervlak.
3. Maak met een 6,6 mm ('F' in) boorbit het gat voor de bovenste middenschroef 25,4 mm (1,00 in) dieper tot een diepte van maximaal 45,5 mm (1,79 in) vanaf het pakkingsoppervlak.
4. Snijd met een 5/16-18 UNC-2B nasnijder (apart verkrijgbaar) het schroefgat na tot een diepte van minimaal 40,4 mm (1,59 in) vanaf het pakkingsoppervlak.
5. Zie Afbeelding 2 en Afbeelding 3. Verwijder het dunne materiaal tussen de cilinders bij de bovenste middenschroef, zoals afgebeeld, door met een 16 mm (5/8 in) kogelfrees een omtrek van 7,94 mm (5/16 in) bij de afgebeelde punten uit te frezen.
1O-ring verzonken
2Voetboring
Afbeelding 1. Afmetingen voetboring en verzonken O-ring
Afbeelding 2. Cilinderwand
6. Raadpleeg de betreffende servicehandleiding en monteer de motor met de volgende aanpassingen:
a. Haal alle schroeven van het motorcarter aan tot het opgegeven aanhaalmoment, uitgezonderd de bovenste middenschroef van het motorcarter.
b. Zie Afbeelding 6. Nadat u de cilinders en cilinderkoppen hebt geïnstalleerd en het bevestigingsmateriaal hebt aangehaald tot het opgegeven aanhaalmoment, brengt u de bovenste middenschroef van het motorcarter (15) aan uit de set. Haal de schroef aan tot 5,6-10,2 N·m (50-90 in-lb).
Tabel 1. Afmetingen voetboring en verzonken O-ring
Beschrijving
Boring
Diepte
Voetboring
107 +/- 0,25 mm (4,205 +/- 0,010 in)
41,3 +/- 0,25 mm (1,625 +/- 0,010 in)
O-ring verzonken
112 +/- 0,05 mm (4,415 +/- 0,002 in)
2,16 +/- 0,08 mm (0,085 +/- 0,003 in)
1Snijd het gat na met een 5/16-18 UNC-2B nasnijder
2Verlengde volledige schroefdraaddiepte – 20 mm (0,80 in)
3Afstand – 12 mm (0,48 in)
4Afstand – 12 mm (0,48 in)
5Diameter van boorgat – 8,6 mm (0,34 in)
6Vergroot de boordiepte – maximaal 25,4 mm (1,00 in)
7Diepte schroefgat zonder schroefdraad – 20 mm (0,79 in)
8Afstand tot midden van carter – 150 mm (5,90 in)
9Afstand tot midden van carter – 152 mm (6,00 in)
10Straal – 7,87 mm (0,31 in) (7,94 mm) – gebruik 5/8 in (16 mm) kogelfrees
Afbeelding 3. Aanpassing schroefgat voor bovenste middenschroef in motorcarter
INSTALLEREN
Installeren van de motor- en koppelingsonderdelen
  1. Zie Afbeelding 6. Controleer de naaldlagers van de nokkenas (7) en vervang ze indien nodig.
  2. Zie Afbeelding 4 t/m Afbeelding 6. Monteer het bovenste en onderste uiteinde van de motor met behulp van onderdelen uit de set. Raadpleeg hiervoor het betreffende hoofdstuk MOTORBLOK in de servicehandleiding.
  3. Installeer het motorblok in het frame volgens de instructies in de servicehandleiding.
  4. Installeer de membraamveer uit de set op de koppeling. Zie KOPPELING INSTALLEREN in de servicehandleiding.
  5. Zie Afbeelding 7. Monteer de voorpijp (1) uit de set en de eerder verwijderde dempers. Zie UITLAATSYSTEEM INSTALLEREN in de servicehandleiding.
  6. Zie Afbeelding 4. Monteer de luchtfilterset (29592-05) volgens de instructies op het instructieblad.
Installeer de ACR overlay-draadboom
Zie Afbeelding 7. Monteer de ACR overlay-draadboom (70623-06) volgens de instructies op het instructieblad.
Eindmontage
1. Verwijder de Maxi-zekering volgens de instructies in de servicehandleiding.
2. Installeer de brandstoftank volgens de instructies in de servicehandleiding.
3. Installeer het zadel volgens de instructies in de servicehandleiding.
WAARSCHUWING
Trek het zadel na de montage even omhoog om er zeker van te zijn dat het in de positie is vergrendeld. Tijdens het rijden kan een loszittend zadel verschuiven, waardoor men de controle over de motorfiets kan verliezen met mogelijk ernstig of dodelijk letsel tot gevolg. (00070b)
MEDEDELING
De ECM moet na de montage van deze set opnieuw worden gekalibreerd. Als de ECM niet opnieuw gekalibreerd wordt, kan dit ernstige schade toebrengen aan het motorblok. (00399b)
4. Download de nieuwe ECM-kalibratie met behulp van de Digital Technician bij een Harley-Davidson dealer.
5. Start de motor en laat hem draaien. Herhaal dit meerdere keren om ervoor te zorgen dat de motor goed werkt.
Bediening
Zie REGELS BIJ INRIJDEN in de gebruikershandleiding voor instructies voor het inrijden van de motorfiets.
SERVICEONDERDELEN

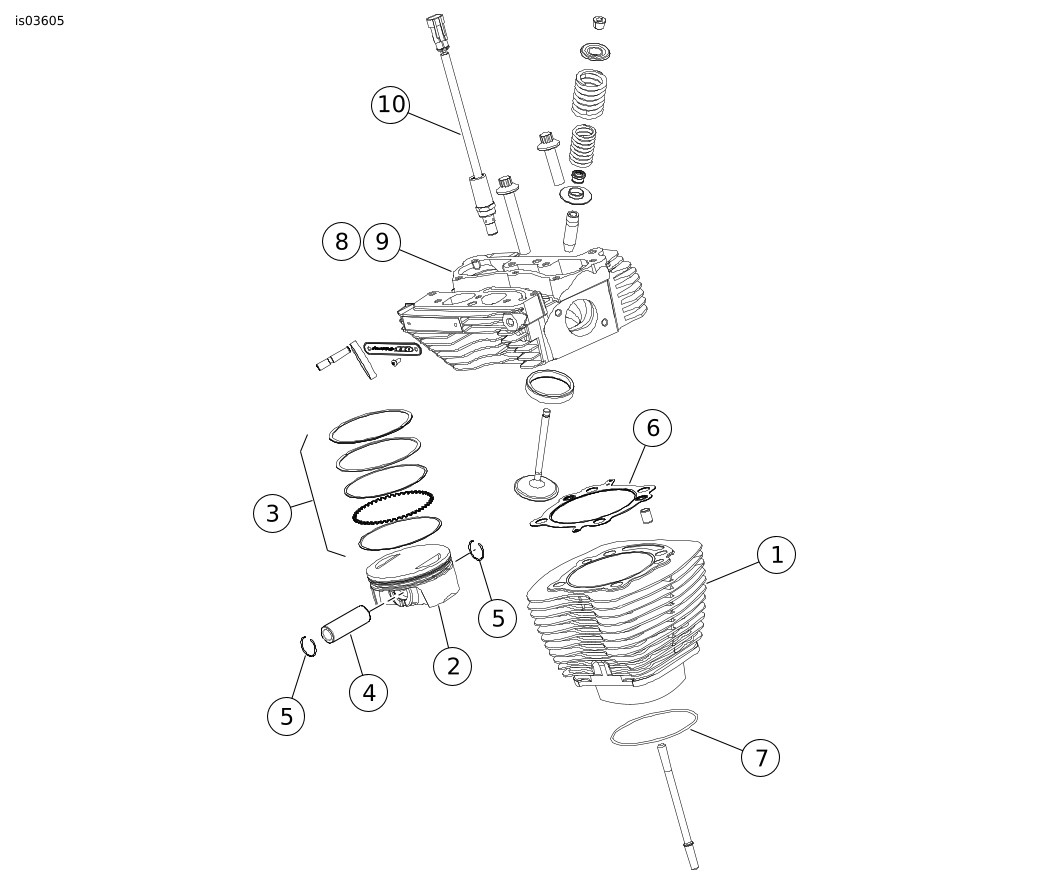

Afbeelding 4. Serviceonderdelen: Screamin’ Eagle Twin Cam 1800 cm³ (110 in³) ombouwset
Tabel 2. Serviceonderdelen: Screamin’ Eagle Twin Cam 1800 cm³ (110 in³) ombouwset
Item
Beschrijving (aantal)
Onderdeelnummer
Item
Beschrijving (aantal)
Onderdeelnummer
1
Cilinder (zwart) (2)
17285-07
7
O-ring, cilindervoet (2)
10956
2
Zuiger (2)
Niet afzonderlijk
verkrijgbaar
8
Cilinderkop, voor (zwart)
17251-07B
3
Zuigerveerset (2)
22285-07
9
Cilinderkop, achter (zwart)
17252-07A
4
Zuigerpen (2)
22269-07
10
Automatische decompressie (ACR)
28861-07A
5
Zuigerpen met circlip (4)
22097-99
11
Luchtfilterset (niet afgebeeld)
29592-05
6
Pakking, cilinderkop (2)
16801-07B
Opmerkingen: Zuigerset (22284-07) bevat items 2 t/m 5. Item 5 zit ook in de pakkingsset voor motorrevisie (17053-99B). Raadpleeg de 2009 FXDFSE onderdelencatalogus (99430-09) voor onderdelen van de cilinderkop (8, 9).

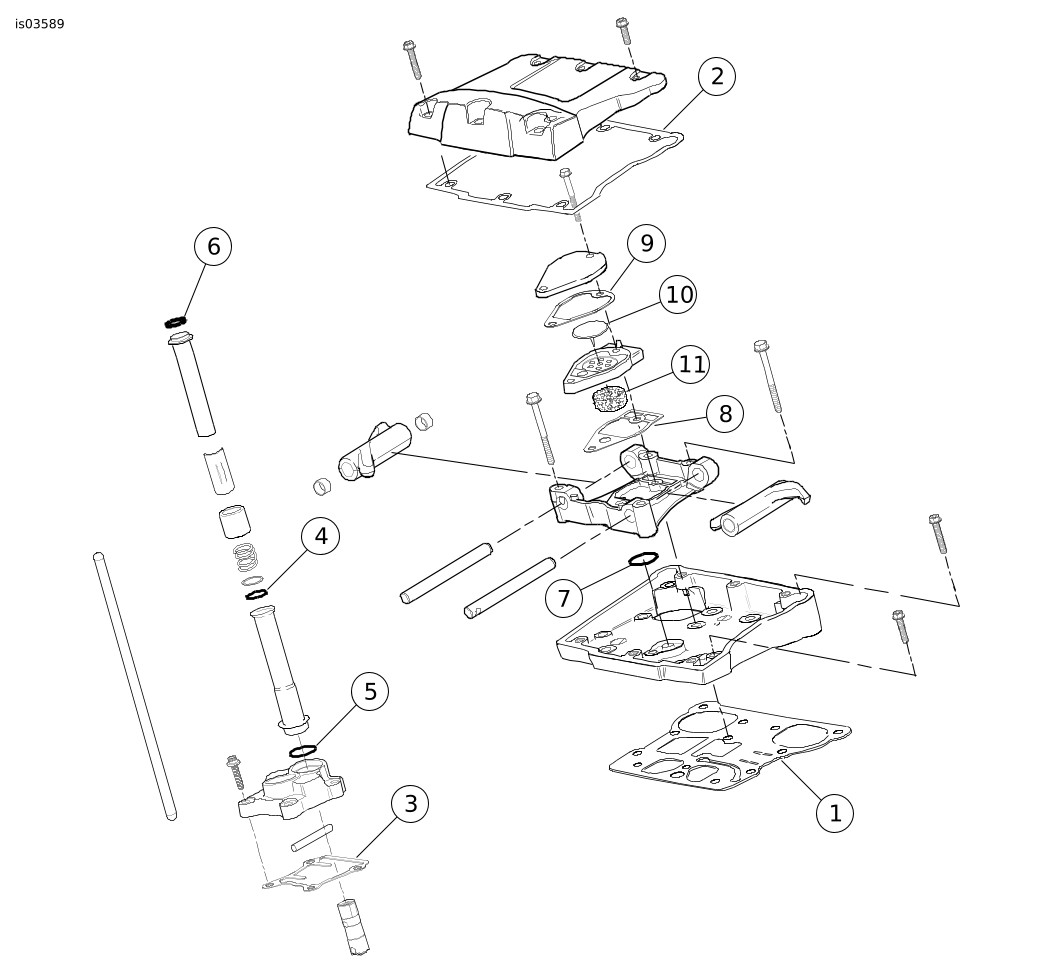

Afbeelding 5. Serviceonderdelen: Screamin’ Eagle Twin Cam 1800 cm³ (110 in³) ombouwset
Tabel 3. Serviceonderdelen: Screamin’ Eagle Twin Cam 1800 cm³ (110 in³) ombouwset
Item
Beschrijving (aantal)
Onderdeelnummer
Item
Beschrijving (aantal)
Onderdeelnummer
1
Pakking, onderkant tuimelaarkap (2)
16719-99A
9
Pakking, luchtinlaat (2)
Niet afzonderlijk
verkrijgbaar
2
Pakking, bovenkant tuimelaarkap (2)
17386-99A
10
Parapluklep (2)
26858-99
3
Pakking, klepstoterkap (2)
18635-99B
11
Filterelement, luchtinlaat (2)
63815-99
4
O-ring, middelste afdekking klepstoterstang (4)
11132A
12
Keerring, EFI-inlaat (2) (niet afgebeeld)
29995-86B
5
O-ring, onderste afdekking
klepstoterstang (4)
11145A
13
Keerring, MAP-sensor
(niet afgebeeld)
11291
6
O-ring, bovenste afdekking klepstoterstang (4)
11293
14
Veer, koppelingsmembraam
(niet afgebeeld)
37951-98
7
O-ring, tuimelaararmsteun (2)
11270
15
Label productinformatie (niet afgebeeld)
Niet afzonderlijk
verkrijgbaar
8
Pakking, luchtinlaat (2)
Niet afzonderlijk verkrijgbaar
Opmerkingen: Luchtinlaatpakkingsset (17162-03) bevat items 8 t/m 11. Items 1 t/m 13 zitten in de motorrevisieset (17053-99B).

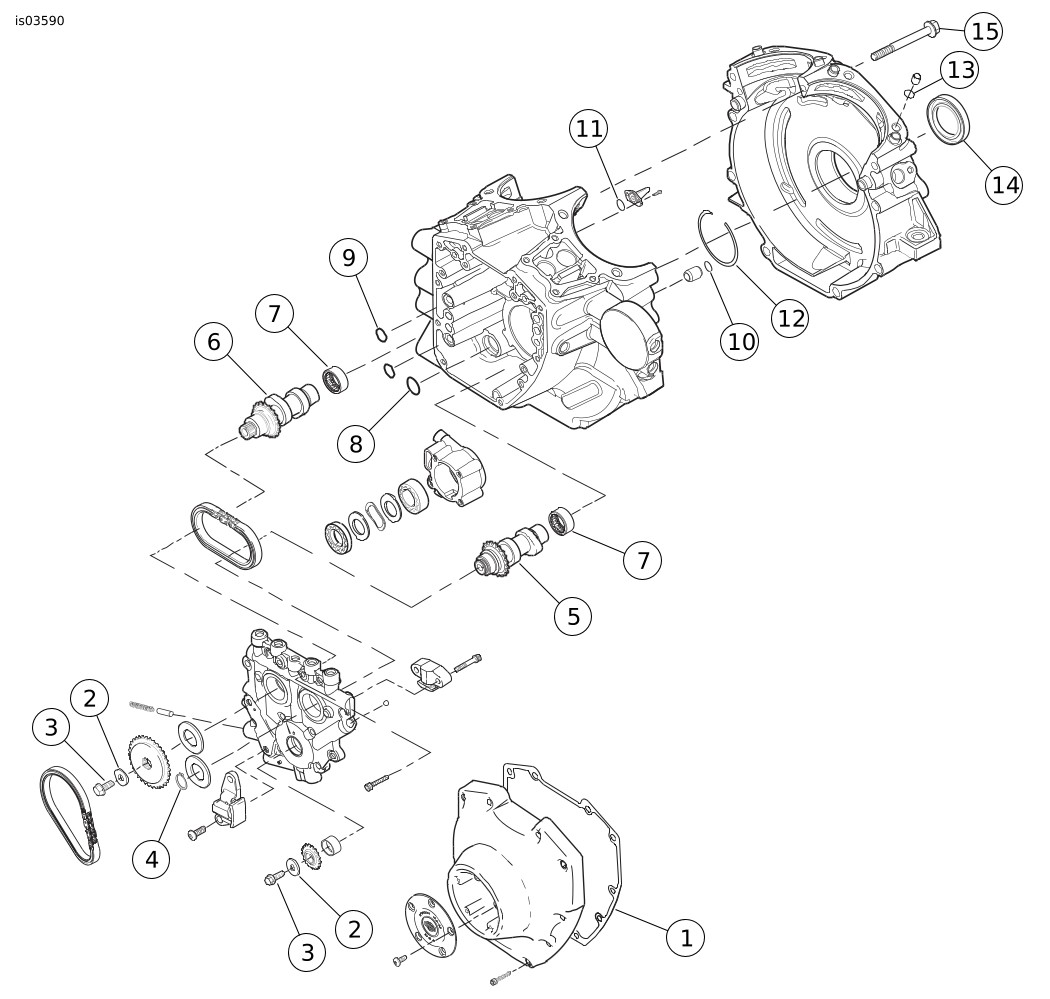

Afbeelding 6. Serviceonderdelen: Screamin’ Eagle Twin Cam 1800 cm³ (110 in³) ombouwset
Tabel 4. Serviceonderdelen: Screamin’ Eagle Twin Cam 1800 cm³ (110 in³) ombouwset
Item
Beschrijving (aantal)
Onderdeelnummer
1
Pakking, nokkenaskap
25244-99A
2
Onderlegring
Niet afzonderlijk
verkrijgbaar
3
Dopschroef, geflensd
Niet afzonderlijk
verkrijgbaar
4
Sluitring
11461
5
Nokkenas, voor
Niet afzonderlijk
verkrijgbaar
6
Nokkenas, achter
Niet afzonderlijk
verkrijgbaar
7
Lager, naald (2) (moet indien nodig apart worden aangeschaft)
9215
8
O-ring, tussen oliepomp en nokkenasplaat
11293
9
O-ring, tussen nokkenasplaat en carter (2)
11301
10
O-ring, paspen carterring (2)
26432-76A
11
O-ring, zuigerkoeling (2)
11140
12
Sluitring, intern
35114-02
13
O-ring, paspen carter (2)
11273
14
Keerring, hoofdolielager
12068
15
Schroef, middenboven voor carter, lang
1090
16
Schroef, aangepast, carterboring (niet afgebeeld) (moet apart worden aangeschaft)
1093
17
Vliegwiellager, tandwielas (niet afgebeeld)
24004-03A
Opmerkingen: Bevestigingsset voor de nokkenaandrijving (25566-06) bevat items 2 en 3. Items 8 t/m 14 zitten in de pakkingsset voor motorrevisie (17053-99B). Items 5 en 6 zitten in de nokkenset (25638-07).

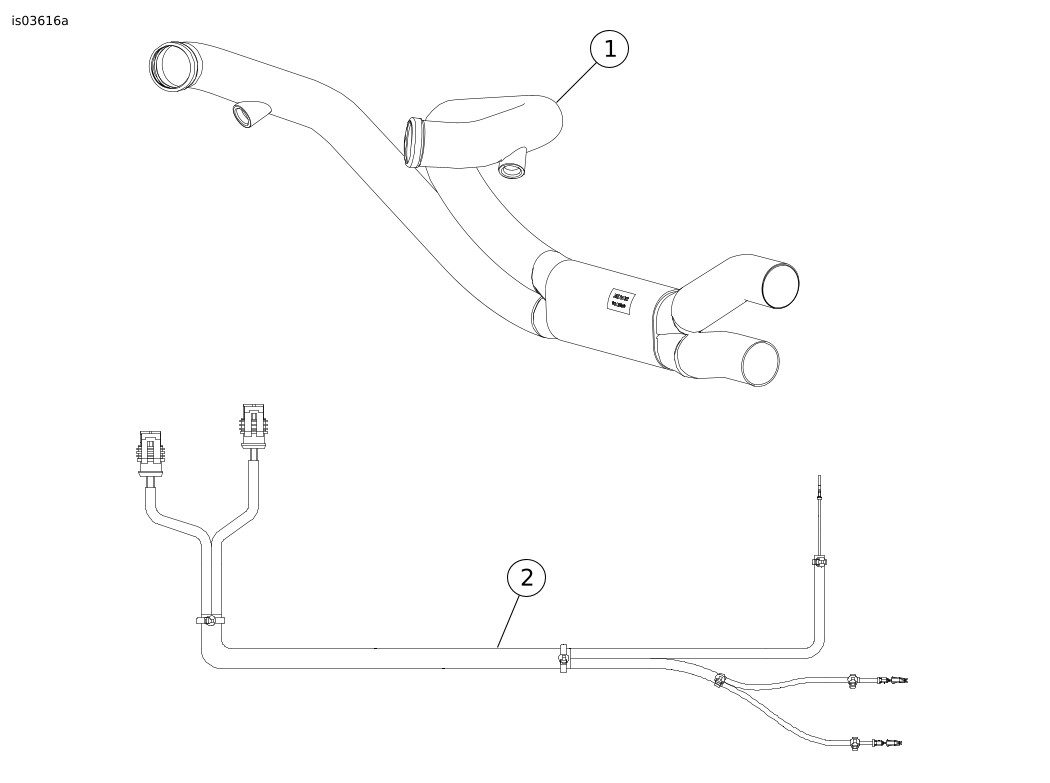

Afbeelding 7. Serviceonderdelen: Screamin’ Eagle Twin Cam 1800 cm³ (110 in³) ombouwset
Tabel 5. Serviceonderdelen: Screamin’ Eagle Twin Cam 1800 cm³ (110 in³) ombouwset
Item
Beschrijving (aantal)
Onderdeelnummer
1
Voorpijp
66884-09
2
ACR overlay-draadboomset (raadpleeg instructieblad J04210)
70623-06
