KIT DE ACTUALIZACIÓN STAGE 3 SCREAMIN' EAGLE PRO TC 110 (1800 CC)
J050652011-05-16
GENERALIDADES
Número de kit
27548-10A
Modelos
Para obtener información de la adaptación a los modelos, vea el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección Piezas y accesorios en www.harley-davidson.com (inglés solamente).
Piezas adicionales necesarias
Este kit requiere la compra por separado del kit de depurador de aire de flujo alto Screamin' Eagle. Vea los kits disponibles en el catálogo Screamin' Eagle Pro.
Para este kit también es necesaria la compra por separado del kit de retención de la propulsión de las levas (25566-06) y el kit de juntas de servicio de la leva (17045-99D) disponibles en un concesionario Harley-Davidson.
Se recomienda la compra por separado del kit espaciador de levas (25928-06). Este kit contiene cinco espaciadores diferentes para lograr la correcta alineación de la rueda dentada.
Vea las herramientas especiales necesarias para instalar este kit en las secciones correspondientes en el Manual de servicio.
La instalación correcta de este kit también requiere la recalibración del ECM usando el kit de afinador para competencias EFI. Consultar el catálogo Screamin’ Eagle Pro o comunicarse con un concesionario Harley-Davidson.
Se recomienda que los motores de 1690 cm³ (103 pulg.³) y mayores usen un sistema de liberación de la compresión. Vea los conjuntos y herramientas relacionados en el catálogo Screamin' Eagle Pro.
ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondientes en el Manual de servicio. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00333b)
NOTA
En esta hoja de instrucciones se hace referencia a la información del Manual de servicio. Para esta instalación se requiere un Manual de servicio para su modelo de motocicleta, el cual está disponible en un concesionario Harley-Davidson.
Contenido del kit
NOTA
Este kit está diseñado solamente para aplicaciones de alto rendimiento o para competencia y su venta o uso en vehículos motorizados con control de contaminación es contra la ley. Este kit puede reducir o anular la garantía limitada del vehículo. Las piezas de rendimiento relacionadas con el motor son diseñadas para el motociclista con experiencia solamente.
EXTRACCIÓN
Preparación para el servicio
| 1. | Coloque la motocicleta en un dispositivo de elevación adecuado. NOTA Si el vehículo está equipado con un sistema de seguridad Smart Harley-Davidson, ver las instrucciones del Manual del propietario para desactivar el sistema. | |
| 2. | Extraiga el asiento de acuerdo con las instrucciones en el Manual de servicio. | |
| ADVERTENCIA Cuando se realice alguna reparación en el sistema de combustible, no fume ni permita la cercanía de llamas descubiertas o chispas. La gasolina es extremadamente inflamable y muy explosiva, por lo que puede provocar lesiones graves o incluso la muerte. (00330a) | ||
| 3. | Extraiga el tanque de combustible de acuerdo con las instrucciones en el Manual de servicio. | |
| 4. | Quite el fusible principal. Vea el Manual de servicio. |
Extracción de los componentes del motor
- Quite el conjunto del depurador de aire existente. Vea EXTRACCIÓN DEL DEPURADOR DE AIRE en el Manual de servicio.
- Extraiga el sistema de escape existente. Vea EXTRACCIÓN DEL SISTEMA DE ESCAPE en el Manual de servicio.
- Desarme el extremo superior del motor y el conjunto de la placa de levas. Vea las secciones correspondientes del MOTOR en el Manual de servicio.
- Extraiga el resorte del diafragma del embrague. Vea EXTRACCIÓN DEL EMBRAGUE en el Manual de servicio.
INSTALACIÓN
Instalación del motor y de los componentes del embrague
- Vea Figura 3. Inspeccione los cojinetes de agujas del árbol de levas (7) y reemplácelos si es necesario.
- Instale el resorte del diafragma del embrague del kit. Vea INSTALACIÓN DEL EMBRAGUE en el Manual de servicio.
- Instale el sistema de escape. Vea INSTALACIÓN DEL SISTEMA DE ESCAPE en el Manual de servicio.
- Instale el conjunto del depurador de aire. Vea INSTALACIÓN DEL DEPURADOR DE AIRE en el Manual de servicio.
NOTA
Observe que el sello de la lumbrera del cilindro es un o-ring rectangular que debe estar asentado en la base del cilindro antes de armar el cilindro en el cárter. Utilizar el cárter para asentar el o-ring rectangular en la base del cilindro puede enrollar (en espiral) el o-ring durante el armado. Un o-ring enrollado creará un paso de fuga en la interfaz del cilindro/cárter.
NOTA
Se supone que los cilindros son nuevos o tienen muy poco kilometraje (millaje). Mida los cilindros, de acuerdo con el Manual de servicio, y verifique el ajuste de los pistones, siguiendo las instrucciones en la hoja de instrucciones suministrada en el kit de pistones. Si no se logra el ajuste correcto (deformación circunferencial, ahusamiento, etc.) con los pistones estándar suministrados, se deben comprar cilindros nuevos.
Armado final
| 1. | Instale el fusible principal. Vea el Manual de servicio para su motocicleta. | |
| 2. | Instale el tanque de combustible de acuerdo con las instrucciones del Manual de servicio. | |
| ADVERTENCIA Después de instalar el asiento, tire de este hacia arriba para comprobar que esté asegurado en su lugar. Al conducir la motocicleta, un asiento flojo podría moverse, ocasionar la pérdida del control y causar la muerte o lesiones graves. (00070b) | ||
| 3. | Instale el asiento de acuerdo con las instrucciones en el Manual de servicio. | |
AVISO Debe recalibrar el ECM al instalar este kit. No recalibrar correctamente el ECM puede causar daños graves al motor. (00399b) | ||
| 4. | Descargue la nueva calibración del ECM utilizando el kit de afinador para competencias EFI y la caja de interfaz suministrados con el kit. Consultar el catálogo Screamin’ Eagle Pro o comunicarse con un concesionario Harley-Davidson. | |
| 5. | Arranque y haga funcionar el motor. Repita varias veces para verificar que funcione correctamente. |
Funcionamiento
Para el asentamiento de la motocicleta, consultar REGLAS DE CONDUCCIÓN DURANTE EL ASENTAMIENTO en el Manual del propietario.
PIEZAS DE SERVICIO
Figura 1. Piezas de servicio: Kit de actualización Stage 3 Screamin' Eagle Pro TC 110 (1800 cc)
Tabla 1. Tabla de piezas de servicio: Kit de actualización Stage 3 Screamin' Eagle Pro TC 110 (1800 cc)
Artículo | Descripción (cantidad) | Número de pieza | Artículo | Descripción (cantidad) | Número de pieza | |
|---|---|---|---|---|---|---|
1 | Pistón (2) | No se vende por separado | 5 | Junta, culata del cilindro (2) | 16801-07B | |
2 | Juego de anillos de pistón (2) | 21951-11 | 6 | O-ring, base del cilindro (2) | No se vende por separado | |
3 | Pasador del pistón (2) | 22558-07 | 7 | O-ring, pasador de localización del cárter | No se vende por separado | |
4 | Presilla circular del pasador del pistón (4) | 22097-99 | Notas: El kit de pistón (22502-07A) incluye los artículos 1 al 4. Los artículos 4, 5 y 6 también están incluidos en el kit de juntas de reparación completa del motor (17350-07B). Loa artículos 6 y 7 están disponibles en el kit de sellos (11907). | |||
Figura 2. Piezas de servicio: Kit de actualización Stage 3 Screamin' Eagle Pro TC 110 (1800 cc)
Tabla 2. Piezas de servicio: Kit de actualización Stage 3 Screamin' Eagle Pro TC 110 (1800 cc)
Artículo | Descripción (cantidad) | Número de pieza | Artículo | Descripción (cantidad) | Número de pieza | |
|---|---|---|---|---|---|---|
1 | Junta, base de la cubierta de los balancines (2) | 16719-99A | 9 | Conjunto del respiradero (2) | 17025-03A | |
2 | Junta, superior de la cubierta de los balancines (2) | 17386-99A | 10 | Conjunto del deflector (2) | 26500002 | |
3 | Junta, cubierta del levantaválvulas (2) | 18635-99B | 11 | Sello, admisión del EFI (2) (no se muestra) | 26995-86B | |
4 | O-ring, central de la cubierta de la varilla de empuje (4) | 11132A | 12 | Resorte, diafragma del embrague (no se muestra) | 37951-98 | |
5 | O-ring, cubierta inferior de la varilla de empuje (4) | 11145A | 13 | Kit de varillas de empuje de encaje perfecto, [+0,76 mm (+0,030 pulg.)] | 18401-03 | |
6 | O-ring, cubierta superior de la varilla de empuje (4) | 11293 | ||||
7 | O-ring, respaldo del balancín (2) | 11270 | ||||
8 | Perno, hexagonal de 1/2-20 x 1-11/16 con parche de seguridad (4) | 4400 | Notas: El conjunto del respiradero (17025-03A) incluye los artículos 8 al 10. Los artículos 1 al 11 se incluyen en el kit de juntas para la reparación completa del motor (17350-07B), Figura 1. | |||

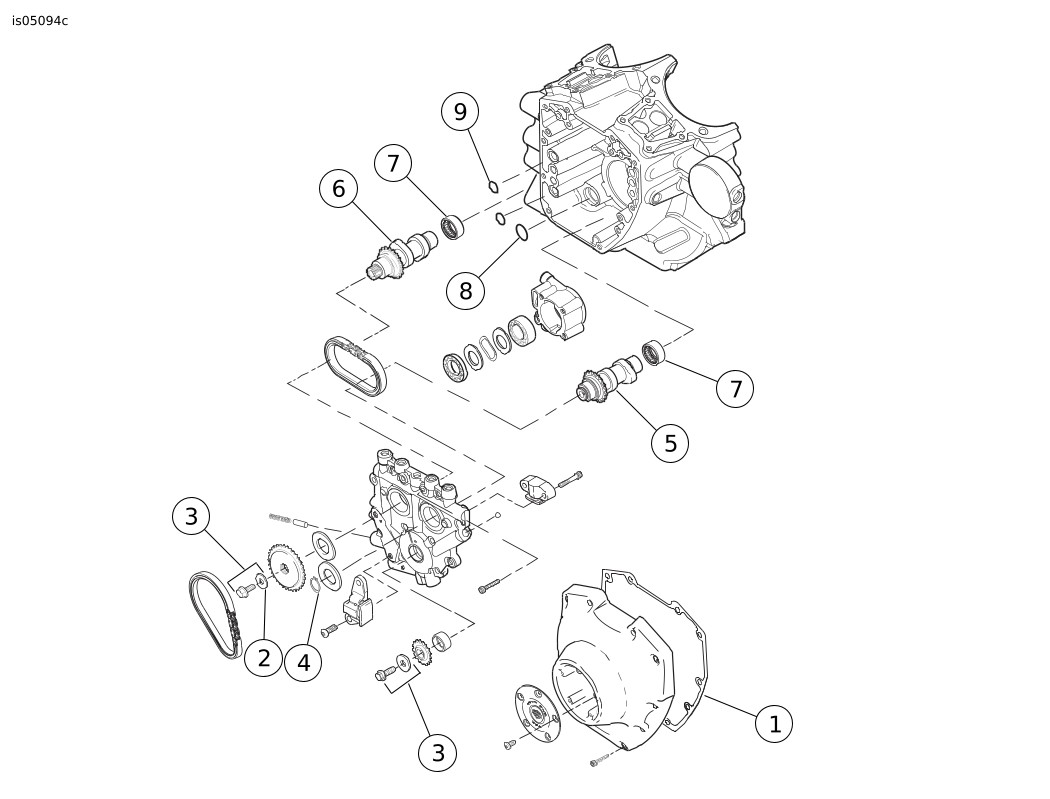

Figura 3. Piezas de servicio: Kit de actualización Stage 3 Screamin' Eagle Pro TC 110 (1800 cc)
Tabla 3. Piezas de servicio: Kit de actualización Stage 3 Screamin' Eagle Pro TC 110 (1800 cc)
Artículo | Descripción (cantidad) | Número de pieza |
|---|---|---|
1 | Junta, cubierta de levas | 25244-99A |
2 | Arandela | 6294 |
3 | Kit de retención de la rueda dentada de la propulsión de la leva (incluye los tornillos y la arandela 6294) | 25566-06 |
4 | Anillo de retención | 11461 |
5 | Árbol de levas, delantero, SE-259E | No se vende por separado |
6 | Árbol de levas, trasero, SE-259E | No se vende por separado |
7 | Cojinete, agujas (2) (debe comprarse por separado, si es necesario) | 9215 |
8 | O-ring, bomba de aceite a la placa de las levas | 11293 |
9 | O-ring, placa de las levas al cárter (2) | 11301 |
10 | Caja de interfaz, (VCI), Super Tuner (no se muestra) | 32109-08B |
Notas: Los artículos 1, 4, 8 y 9 están incluidos en el kit de juntas de reparación completa del motor (17350-07B). Los artículos 5 y 6 están disponibles en el kit de levas (25482-10). | ||
