KIT KUNCI DAN PERMUKAAN RATA HERITAGE
J050682021-03-02
UMUM
Nomor Kit
88373-10A
Model
Untuk informasi kesesuaian model, lihat Katalog Retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris).
Pastikan Anda menggunakan lembar petunjuk versi terbaru yang tersedia di: www.harley-davidson.com/isheets
Persyaratan Pemasangan
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
- Pembelian terpisah dari Kunci ke dengan Set Kunci Barel yang Sesuai (No. Komponen 90300010). Barang ini tersedia di dealer Harley-Davidson.
- Perekat Plastik 4693H 3M ™ Scotch-Grip ™ , tube 5 ons (148 ml)
PERSIAPAN
| 1. | Lepas tas kargo. Lihat manual servis. | |
| 2. | Gambar 6 Pasang pelat penopang (7) ke bagian dalam tas sadel, (A). | |
| 3. | Gambar 1 Tempatkan pelat penopang pada jahitan tutup dan buat garis dengan spidol pada kulit. |
PASANG
CATATAN
Suhu sekitar tidak boleh lebih rendah dari 65
°
F (18
°
C).
| 1. | Gambar 1 Oleskan lapisan perekat secara merata pada tutup tas sadel dan sisi pelat penopang yang tidak bertekstur. | |||||||||||||||||||||||||
| 2. | Tekan dengan kuat bersamaan dan tunggu satu jam hingga lem mengeras. |

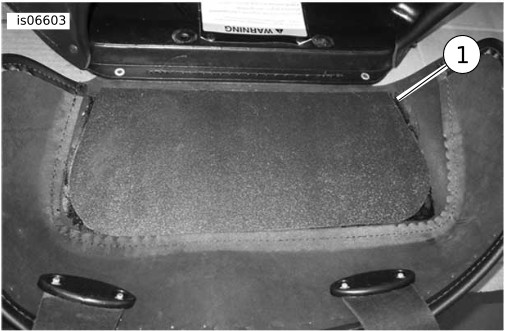

Gambar 1. Pelat Penopang Bagian Dalam Tas Sadel | ||||||||||||||||||||||||
| 3. | Lepaskan pasak krom tengah dari tutup tas sadel. | |||||||||||||||||||||||||
| 4. | Gambar 2
Pasang ring antirotasi (1) di tempat pasak krom dilepas.

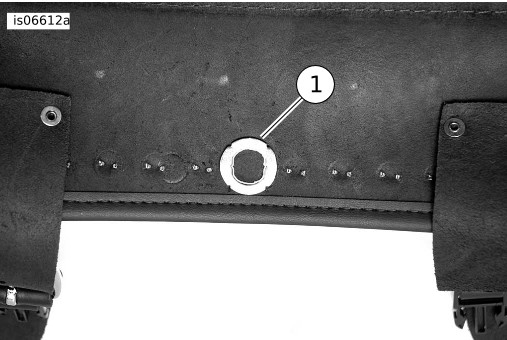

a. Pasang dengan gigi menghadap penutup bagian dalam tas sadel. | |||||||||||||||||||||||||
| 5. | Gambar lingkaran di dalam ring antirotasi (1). | |||||||||||||||||||||||||
| 6. | Gunting lingkaran yang ditandai. |
Gambar 2. Buat Lubang untuk Unit Kunci | ||||||||||||||||||||||||
| 7. |
Lihat
Gambar 6
dan
Tabel 1
Pasang rakitan kunci (8) ke penutup tas sadel (A).
a. Pasang cincin pipih (f) kunci cam (g). b. Masukkan kunci cam (g) melalui lubang di penutup tas sadel. c. Pasang ring antirotasi (e) dengan gigi menghadap bagian kulit. d. Pasang mur (d) di atas ring antirotasi (e). Kencangkan. e. Pasang pelat bubungan (c), T-bar (b) dan sekrup (a). Kencangkan sekrup ke kunci cam. f. Gunakan kunci (h) untuk memeriksa jika kunci berfungsi. | |||||||||||||||||||||||||
| 8. | Lihat Gambar 3 atau Gambar 4 . Pasang penopang bagian dalam (1, 2). a. Gunakan perangkat keras sementara:
Sekrup 5/16 (3), mur (4) dan cincin (5) (tidak termasuk dalam kit).
| |||||||||||||||||||||||||
| 9. | Gambar 4
Jika Anda merakit kit ini bersama dengan Kit Konversi untuk Tas Sadel yang Dapat Dilepas dengan Cepat (No. Komponen 90200641)
a. Gunakan perangkat keras yang disediakan dalam kit tersebut untuk memasang braket dalam Permukaan Rata ke tas sadel. b. Cincin besar dari kit itu harus dibuang saat memasang penyangga bagian dalam. | |||||||||||||||||||||||||
| 10. | Gambar 5
Pasang pelat kunci (1) ke luar nampan tas sadel.
a. T-bar (tidak ditampilkan, di bawah penutup tas sadel) harus dalam posisi horizontal. b. Tutup penutup tas sadel.. c. Pelat kunci tengah (1) dengan rakitan kunci (2). d. Hati-hati mengangkat tutup tas sadel dan tandai lokasi pelat kunci (1). e. Gunakan balok kayu di dalam tas sadel dan bor lubang 3/16 inci menggunakan pelat penjepit sebagai templat. f. Gambar 6
Tempatkan pelat kunci (2) dan pasang paku keling (3).
g. Pasang cincin (1) dari dalam nampan tas sadel dan di atas kepala paku keling (3). Letakkan paku keling di tempatnya. |

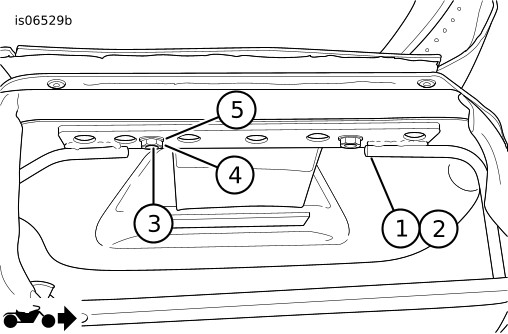

Gambar 3. Pemasangan Perangkat Keras Sementara

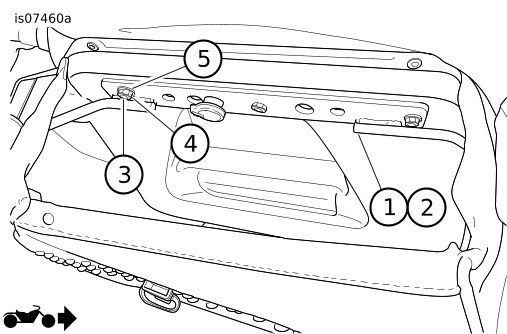

Gambar 4. Pemasangan Perangkat Keras Sementara dengan Kit Sadel Dapat Cepat Dilepas (90200641)

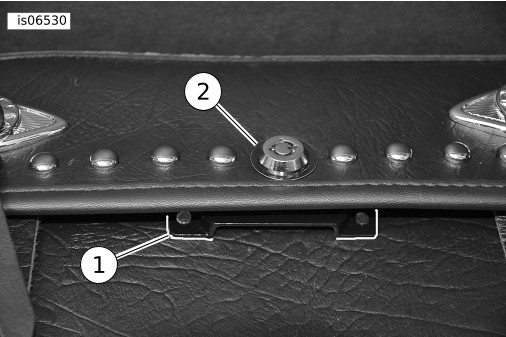

Gambar 5. Memosisikan pelat kunci | ||||||||||||||||||||||||
| 11. | Ulangi langkah-langkah tersebut untuk sisi lain tas sadel. |
SELESAI
| 1. | Lepas perangkat keras sementara dari tas sadel. | |
| 2. | Pasang tas kargo. Lihat manual servis. |
KOMPONEN SERVIS

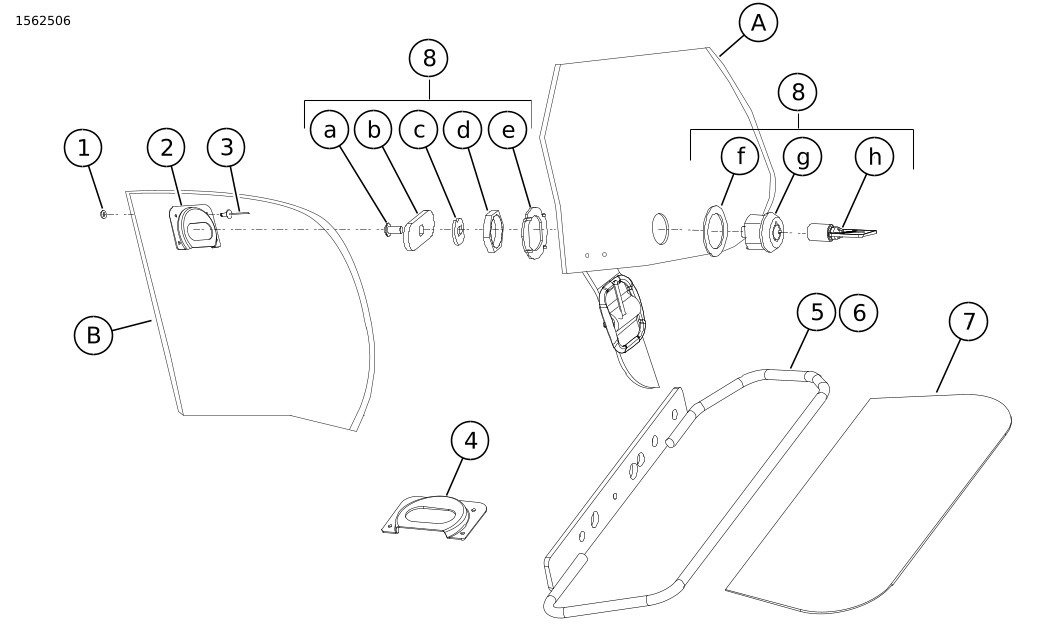

Gambar 6. Komponen Servis: Kit Kunci dan Permukaan Tas Heritage
Tabel 1. Tabel Komponen Servis
Item | Deskripsi (Jumlah) | Nomor Komponen |
|---|---|---|
1 | Cincin pengunci polos Tipe A (8) | 6717 |
2 | Pelat kunci (2) | 90200063 |
3 | Paku keling (8) | Tidak dijual terpisah |
4 | Pelat kunci (2) | Tidak dijual terpisah |
5 | Penopang bagian dalam, sisi kanan (tidak ditampilkan) | Tidak dijual terpisah |
6 | Penopang bagian dalam, sisi kiri | Tidak dijual terpisah |
7 | Pelat penopang (2) | Tidak dijual terpisah |
Komponen Rakitan Kunci (Lihat Persyaratan Pemasangan): | ||
8 | Rakitan Kunci (a-h) | |
a | Sekrup (2) | Tidak dijual terpisah |
b | T-Bar (2) | Tidak dijual terpisah |
c | Pelat cam (2) | Tidak dijual terpisah |
d | Mur (2) | Tidak dijual terpisah |
e | Ring antirotasi (2) | Tidak dijual terpisah |
f | Cincin pengunci datar (2) | Tidak dijual terpisah |
g | Kunci cam (2) | Tidak dijual terpisah |
h | Kunci (2) | 71452-91A |
Item yang disebutkan dalam teks, tetapi tidak disertakan dalam kit: | ||
A | Penutup tas sadel | |
B | Nampan tas sadel | |
C | Kit Konversi Tas Sadel yang Dapat Dilepas | |
