KIT DE RECONSTRUCCIÓN DE HORQUILLAS DELANTERAS
J051792020-03-02
GENERAL
Número de kit
49377-09A, 45500107
Modelos
Para información sobre accesorios del modelo, consulta el Catálogo de venta al detalle de P&A (piezas y accesorios) o la sección de Piezas y Accesorios de www.harley-davidson.com (solo en inglés).
Piezas adicionales necesarias
Para reconstruir ambas horquillas delanteras, se requieren dos kits.
ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondientes en el Manual de servicio. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00333b)
NOTA
Esta hoja de instrucciones hace referencia a la información del Manual de servicio. Se requiere un manual de servicio para el modelo de tu motocicleta para esta instalación y está disponible en un concesionario de Harley-Davidson.
INSTALACIÓN
- Consulte la sección HORQUILLAS DELANTERAS del manual de servicio correspondiente a su modelo de motocicleta.
PIEZAS DE SERVICIO

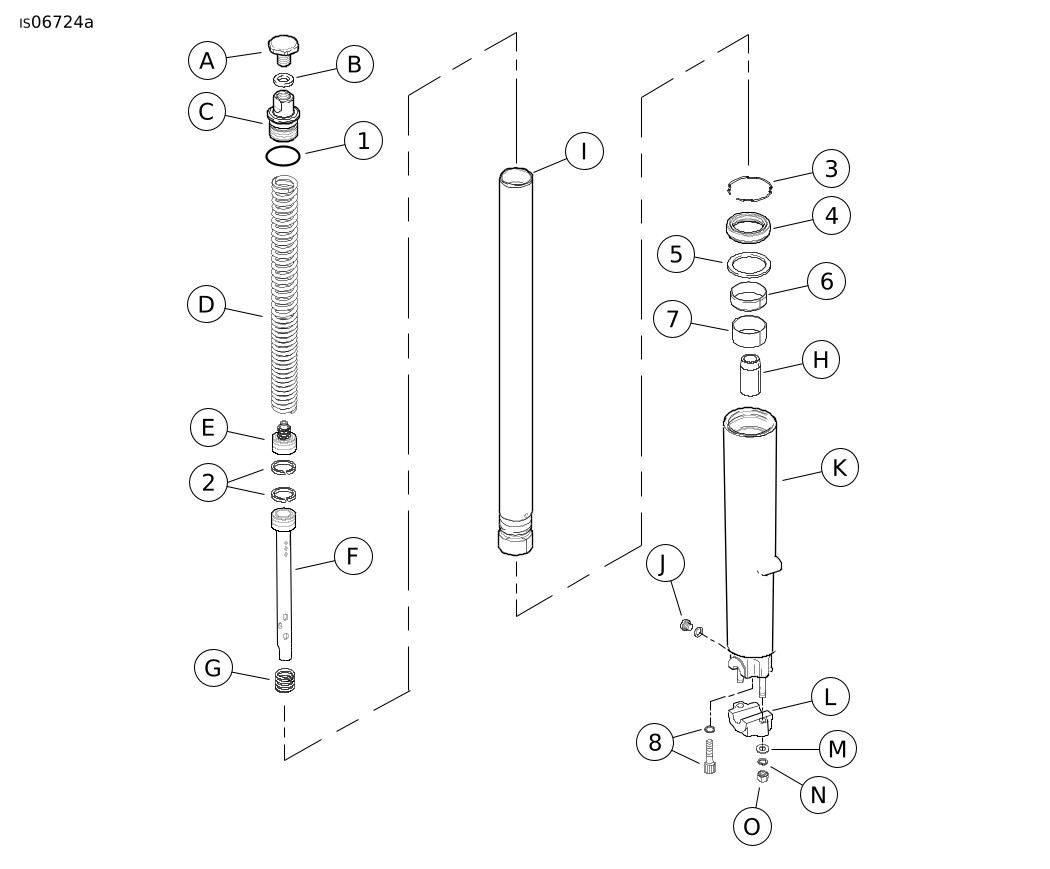

Figura 1. Piezas de servicio: Kits de reconstrucción de horquillas delanteras
Tabla 1. Tabla de piezas de servicio
Artículo | Descripción (cantidad) | Número de pieza |
|---|---|---|
1 | O-ring del tapón del tubo del deslizador (para usar en diseños con perno de sujeción superior) O-ring del tapón del tubo del deslizador (para usar en diseños con perno de sujeción lateral) | 45845-77 No se vende por separado |
2 | Anillo del tubo de amortiguador (2) (no se incluye en el kit 45500107) | 45859-77A |
3 | Anillo de retención | 48842-77A |
4 | Sello de aceite | 45875-84A |
5 | Arandela del deslizador | 45865-84 |
6 | Buje del tubo del deslizador | 45866-84 |
7 | Buje del deslizador | 45940-84 |
8 | Tornillo de amortiguador con arandela | 45405-75A |
9 | Protector contra el polvo, únicamente FXST y FXD, (no se muestra) (no se incluye en el kit 45500107) | 46175-00 |
Los artículos se mencionan en el texto, pero no se incluyen en el kit: | ||
A | Perno de la tapa de la horquilla | |
B | Sello de anillo “quad” | |
C | Tapón del tubo de la horquilla | |
D | Resorte | |
E | Válvula de amortiguación (solo para modelos con fuselaje) | |
F | Tubo amortiguador | |
G | Resorte de rebote | |
H | Tope inferior | |
I | Tubo de la horquilla | |
J | Perno de drenaje y arandela de sellado | |
K | Deslizador de la horquilla | |
L | Sujetador del eje | |
M | Arandela plana | |
N | Arandela de seguridad (2) | |
O | Tuerca (2) | |
