VARILLA MEDIDORA LCD DE TEMPERATURA/NIVEL DE ACEITE
J045692007-10-31
GENERALIDADES
Número de pieza
62955-06A
Modelos
Para obtener información de la adaptación a los diferentes modelos, vea el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección Piezas y accesorios de www.harley-davidson.com (inglés solamente).
Contenido del kit
No hay piezas de servicio disponibles para la varilla medidora LCD de temperatura/nivel de aceite. Sin embargo, una batería de reemplazo CR 2032 (pieza Nº 66373-06) está disponible en un concesionario Harley-Davidson.
INSTALACIÓN DE LA VARILLA MEDIDORA CON LECTURA LCD
  1. Extraiga la varilla medidora de equipo original del cuello de llenado.
  2. Vea la Figura 3. Engrase ligeramente la arandela aislante de caucho (1) en la nueva varilla medidora LCD. Oriente la varilla medidora de manera que la ventana de visualización de la pantalla esté horizontal y se pueda leer de izquierda a derecha y que el logotipo de barra y escudo esté a la izquierda (hacia la parte trasera del vehículo). Presione la varilla medidora directamente hacia adentro del cuello de llenado hasta que asiente.
    3. NOTA
    Después de instalarla, verifique si está asentada apropiadamente levantando cuidadosamente el cuerpo de la pantalla de la varilla medidora. La varilla medidora debe estar asegurada en su lugar.
USO Y CUIDADO DE LA VARILLA MEDIDORA CON LECTURA LCD
Extracción de la varilla medidora
El conjunto de la varilla medidora debe extraerse del cuello de llenado para agregar aceite o para dar servicio a la batería interna.
Lectura de la temperatura y nivel de aceite
Vea la Figura 1. Presione y suelte el botón de caucho en la carátula para mostrar la temperatura del aceite en el tanque de aceite en grados Fahrenheit (°F) y el nivel de aceite. La pantalla se apagará automáticamente después de diez segundos.
AVISO
No sobrellene de aceite. Hacerlo puede generar un arrastre de aceite hacia el filtro de aire que puede ocasionar daño o fallas al equipo. (00190b)
NOTA
El nivel de aceite no se puede medir con precisión en un motor frío.
El nivel de aceite no puede medirse con precisión con el motor funcionando.
El nivel de aceite en los modelos Softail de 2000 a 2004 con la varilla medidora de equipo original se verifica con la motocicleta en posición vertical (no apoyada en el soporte de estacionamiento). ÉSTE NO ES EL CASO con la varilla medidora LCD de temperatura/nivel de aceite. Para TODOS los modelos Softail de 2000 y posteriores, la inspección del nivel de aceite se DEBE realizar con la motocicleta APOYADA EN el soporte de estacionamiento, en una superficie nivelada.
Para la inspección del nivel de aceite previa a la conducción:
Con la motocicleta APOYADA EN el soporte de estacionamiento, en una superficie nivelada,
  • el nivel de aceite debe estar como se indica en la Figura 1 , pantalla 4 a 8 (barras mostrando el nivel de aceite y el mensaje “COLD OIL” [aceite frío] seguido por la temperatura del aceite destellando) cuando el motor esté frío.
  • Si el nivel de aceite indica como en la pantalla 9 (barras de nivel en movimiento y seguido por la temperatura del aceite destellando) vea el llenado correcto de un motor frío en VERIFICACIÓN EN FRÍO DEL NIVEL DE ACEITE en su Manual del propietario. NO AGREGUE ACEITE hasta la marca FULL (lleno) en la varilla medidora de un motor FRÍO.
Para la inspección del nivel de aceite a la temperatura de funcionamiento: Maneje la motocicleta hasta que el motor esté a una temperatura normal de funcionamiento.
Con la motocicleta en posición vertical (NO apoyada en el soporte de estacionamiento), en una superficie nivelada, deje el motor en la marcha al ralentí por uno o dos minutos.
Apague el motor, luego coloque la motocicleta en el soporte de estacionamiento, en una superficie nivelada.
  • Las burbujas en el aceite pueden causar lecturas inexactas. Espere dos minutos para que asiente el aceite y que las burbujas salgan a la superficie.
  • Presione y suelte el botón de caucho en la carátula delantera de la varilla medidora LCD de temperatura/nivel de aceite para mostrar en la pantalla la temperatura y nivel del aceite en el tanque de aceite. El nivel de aceite debe ser como se muestra en Figura 1 , pantalla 11, 12, 13 ó 14.
  • Si el nivel de aceite indica como se muestra en la pantalla 10, 15 ó 16, vea el procedimiento correcto de llenado de aceite en VERIFICACIÓN EN CALIENTE DEL NIVEL DE ACEITE en su Manual del propietario.
Cambio del modo de la pantalla
La pantalla puede cambiarse para que la lectura sea en grados Centígrados (°C) presionando y sosteniendo el botón hacia dentro durante aproximadamente cinco segundos y después soltando el botón. De allí en adelante, presionar y soltar el botón mostrará la temperatura en “°C”.
Cambié de regreso la pantalla a “°F” de la misma manera.
Pantalla extendida de temperatura/nivel
Presione el botón dos veces en secuencia rápida para que la pantalla permanezca encendida durante un tiempo prolongado. La pantalla se apagará automáticamente después de aproximadamente dos minutos. Para apagar manualmente la pantalla antes, presione el botón una vez.
1Botón de caucho
2Rango adecuado del nivel de aceite, motor a temperatura normal de funcionamiento, vehículo descansando en el soporte sobre una superficie nivelada.
3Se muestra cuando el nivel de aceite está muy lleno, temperatura de aceite menor que 70 °C (160 °F).
4Se muestra cuando el nivel de aceite está lleno, temperatura de aceite menor que 70 °C (160 °F).
5Se muestra cuando al nivel de aceite le faltan 0,24 L (0,25 cuartos de galón EE. UU.), temperatura de aceite menor que 70 °C (160 °F).
6Se muestra cuando al nivel de aceite le faltan 0,47 L (0,5 cuartos de galón EE. UU.), temperatura de aceite menor que 70 °C (160 °F).
7Se muestra cuando al nivel de aceite le faltan 0,71 L (0,75 cuartos de galón EE. UU.), temperatura de aceite menor que 70 °C (160 °F).
8Se muestra cuando al nivel de aceite le faltan 0,95 L (1 cuarto de galón EE. UU.), temperatura de aceite menor que 70 °C (160 °F).
9Se muestra cuando el nivel de aceite está fuera del rango (bajo o alto), temperatura de aceite menor que 70 °C (160 °F).
10Se muestra cuando el nivel de aceite está muy lleno, temperatura de aceite 70 °C (160 °F) o más.
11Se muestra cuando el nivel de aceite está lleno, temperatura de aceite 70 °C (160 °F) o más.
12Se muestra cuando al nivel de aceite le faltan 0,24 L (0,25 cuartos de galón EE. UU.), temperatura de aceite 70 °C (160 °F) o más.
13Se muestra cuando al nivel de aceite le faltan 0,47 L (0,5 cuartos de galón EE. UU.), temperatura de aceite 70 °C (160 °F) o más.
14Se muestra cuando al nivel de aceite le faltan 0,71 L (0,75 cuartos de galón EE. UU.), temperatura de aceite 70 °C (160 °F) o más.
15Se muestra cuando al nivel de aceite le faltan 0,95 L (1 cuarto de galón EE. UU.), temperatura de aceite 70 °C (160 °F) o más.
16Se muestra cuando el nivel de aceite está fuera del rango (bajo o alto), temperatura de aceite 70 °C (160 °F) o más.

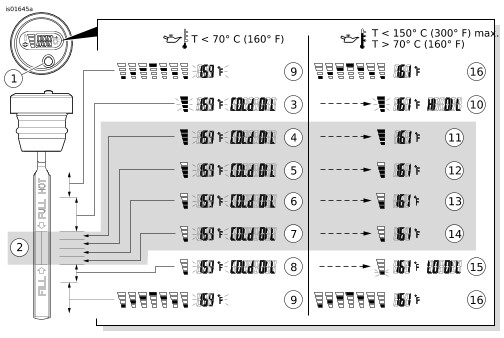

Figura 1. Varilla medidora LCD de temperatura/nivel de aceite
Errores de pantalla
Se mostrará el código de error “888” para indicar un cable desconectado o roto.
Cuando el nivel de energía de la batería de la varilla medidora baja de 2,5 V la luz de fondo LED azul se inhabilita y el símbolo de batería (vea la Figura 2 ) empezará a destellar.
NOTA
La precisión del sensor de nivel de aceite se reduce a temperaturas superiores a los 121 °C (250 °F), por lo que es posible que haya inexactitudes o errores en las lecturas del nivel de aceite. Tome otra lectura cuando la temperatura disminuya de 121 °C (250 °F).
Figura 2. Símbolo de batería
Limpieza de la micromalla de la varilla medidora
El sensor del nivel de aceite de la varilla medidora requiere que el aceite pase a través de la micromalla a la varilla medidora. Para reducir los errores en la lectura, periódicamente limpie la micromalla.
Reemplazo de la batería
La pantalla LCD de la temperatura del aceite es alimentada por una batería de litio CR 2032 de larga duración, reemplazable. Cuando se necesite reemplazar la batería solamente se debe usar una batería CR 2032.
Una batería de repuesto CR 2032 (pieza Nº 66373-06) está disponible en un concesionario Harley-Davidson.
NOTA
Estas baterías también están ampliamente disponibles en las ventas locales de baterías.
AVISO
Lea las siguientes instrucciones y asegúrese de comprenderlas en su totalidad antes de reemplazar la batería. Si el procedimiento no está dentro de sus capacidades o no tiene la herramienta correcta, pida a un concesionario Harley-Davidson que reemplace la batería. La instalación incorrecta puede dañar el producto. (00419b)
NOTA
Cuando separe la arandela aislante de caucho (1) del collarín de plástico negro (5) en el conjunto del cuerpo de la pantalla (4), tenga mucho cuidado de no desconectar o dañar los cables internos.
  1. Vea la Figura 3. Desprenda cuidadosamente el reborde (2) alrededor del borde de la arandela aislante de caucho para separar la arandela y la varilla medidora (3) del collarín del cuerpo de la pantalla.
  2. Teniendo cuidado de no tensar el cableado, suavemente separe los conjuntos de la pantalla y la varilla medidora.
  3. Observe la orientación de la batería. Usando una herramienta de punta o un destornillador pequeño, cuidadosamente inserte la herramienta debajo de la batería (7) en el área (8) opuesta a las lengüetas de retención (9). Suavemente libere la batería. Deseche la batería. Inserte la batería nueva debajo de las lengüetas de retención como se muestra y presione la batería hacia abajo hasta que asiente.
  4. Alineando la lengüeta (6) en el collarín del cuerpo de la pantalla con la muesca dentro de la arandela aislante de caucho, arme las dos partes, teniendo cuidado de no comprimir el cableado.
  5. Inserte la varilla medidora dentro del cuello de llenado. Vea INSTALACIÓN DE LA VARILLA MEDIDORA CON LECTURA LCD.
  6. Compruebe el funcionamiento correcto presionando el botón de caucho en la carátula. Vea USO Y CUIDADO DE LA VARILLA MEDIDORA CON LECTURA LCD.
1Arandela aislante de caucho
2Labio
3Varilla medidora
4Conjunto del cuerpo de la pantalla
5Collarín
6Lengüeta en el collarín del cuerpo de la pantalla
7Batería de litio CR 2032
8En este momento, libere la batería
9Lengüeta (2) en el retenedor de la batería

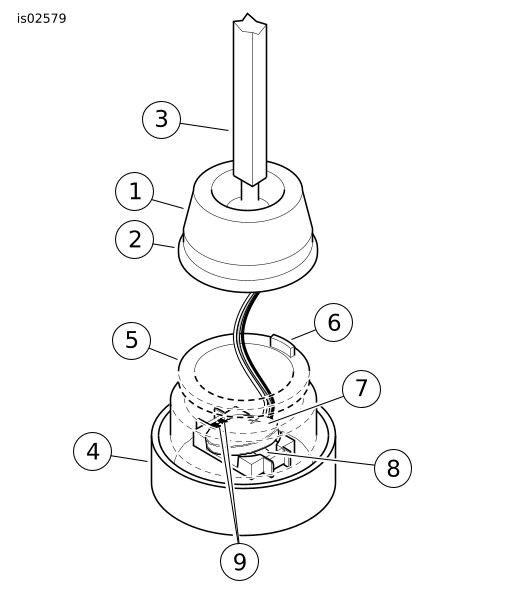

Figura 3. Reemplazo de la batería de la varilla medidora
Naturaleza de la pantalla de cristal líquido (LCD)
Debido a la naturaleza de una LCD, la lectura no mostrará la temperatura de aceite correctamente cuando la pantalla esté expuesta a las temperaturas extremas causadas por la transferencia de calor de la caja de la transmisión o del tanque de aceite.
Estos extremos pueden ocurrir durante las paradas y arranques en el tráfico y/o funcionamiento en desfiles combinados con una temperatura alta de ambiente (aire exterior). Si ocurre esta situación NO se alarme. La pantalla LCD no se dañará y funcionará correctamente cuando haya vuelto a una temperatura normal de funcionamiento.
Observe también que después de estar expuesta durante períodos prolongados a la luz solar directa y fuerte, algunos o todos los segmentos LCD pueden ser visibles causando que la pantalla LCD parezca tener una lectura incorrecta sin haber presionado el botón de caucho. Esto puede evitarse haciendo sombra sobre la pantalla hasta que la temperatura de la carátula se enfríe lo suficiente, como para tener una lectura correcta.
