LCD-olietemperatuur/peilstok
J045692007-10-31
ALGEMEEN
Onderdeelnummer
62955-06A
Modellen
Voor informatie over de modelgeschiktheid, raadpleegt u de P&A-catalogus of het gedeelte Parts and Accessories (onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).
Setinhoud
Er zijn geen serviceonderdelen beschikbaar voor de LCD-olietemperatuur/peilstok. Er is echter een CR 2032 vervangingsbatterij (onderdeelnr. 66373-06) verkrijgbaar bij een Harley-Davidson dealer.
INSTALLEREN VAN DE AFLEESBARE LCD-PEILSTOK
  1. Verwijder de standaard (OE) peilstok uit de vulnek.
  2. Zie Afbeelding 3. Smeer de rubberen doorvoertule (1) van de nieuwe LCD-peilstok lichtjes met olie in. Draai de peilstok zodanig dat het displayvenster horizontaal staat en van links naar rechts leesbaar is, met het Bar & Shield-logo aan de linkerkant (naar de achterkant van de motorfiets wijzend). Druk de peilstok recht in de vulnek totdat deze goed vastzit.
    3. OPMERKING
    Controleer na de installatie of de peilstok goed vastzit door te proberen het peilstokdisplayhuis voorzichtig op te tillen. De peilstok moet goed op zijn plaats blijven zitten.
GEBRUIK EN ONDERHOUD VAN DE AFLEESBARE LCD-PEILSTOK
Verwijderen van de peilstok
De peilstok moet uit de vulnek worden verwijderd om olie bij te vullen of om de interne batterij te onderhouden.
Weergave van olietemperatuur en -peil
Zie Afbeelding 1. Druk kort op de rubberen knop aan de voorkant van het display om de temperatuur van de olie in de olietank in graden Fahrenheit (°F) en het oliepeil weer te geven. Het display wordt na 10 seconden automatisch uitgeschakeld.
MEDEDELING
Giet er niet te veel olie in. Gebeurt dat wel, dan kan de olie in het luchtfilter terecht komen met beschadigingen aan de uitrusting en/of storingen tot gevolg. (00190b)
OPMERKING
Het oliepeil kan niet goed worden gemeten bij een koude motor.
Het oliepeil kan niet goed worden gemeten wanneer de motor loopt.
Het oliepeil bij Softail-modellen van 2000 t/m 2004 met de standaard (OE) peilstok wordt gecontroleerd met een rechtop staande motorfiets (niet leunend op de zijstandaard). DIT IS NIET HET GEVAL bij de LCD-olietemperatuur/peilstok. Bij alle Softail-modellen vanaf 2000 MOET het oliepeil worden gecontroleerd met de motorfiets LEUNEND OP de zijstandaard, op een vlakke ondergrond.
Voor de inspectie van het oliepeil voorafgaand aan het rijden:
Laat de motorfiets op een vlakke ondergrond OP DE zijstandaard RUSTEN.
  • Het oliepeil moet overeenkomen met de stand afgebeeld in Afbeelding 1 , display 4 t/m 8 (balken die het oliepeil weergeven en de melding 'COLD OIL' [koude olie], gevolgd door de knipperende olietemperatuur), als de motor koud is.
  • Als het oliepeil overeenkomt met het peil in display 9 (geanimeerde peilbalken gevolgd door een knipperende olietemperatuur), raadpleeg dan OLIEPEILCONTROLE BIJ KOUDE MOTOR in uw gebruikershandleiding voor informatie over het correct vullen van de motor met olie bij een koude motor. VOEG BIJ EEN KOUDE MOTOR GEEN OLIE TOE om het peil tot de FULL-markering (vol) op de peilstok te brengen.
Voor de inspectie van het oliepeil op bedrijfstemperatuur: Rijd tot de motor op de normale bedrijfstemperatuur is.
Laat de motor 1 à 2 minuten stationair draaien terwijl de motorfiets rechtop op een vlakke ondergrond staat (en NIET op de zijstandaard leunt).
Zet de motor UIT en laat de motorfiets op een vlakke ondergrond op de zijstandaard rusten.
  • Luchtbellen in de olie kunnen afleesfouten veroorzaken. Wacht twee minuten zodat de olie kan bezinken en eventuele luchtbellen naar het oppervlak kunnen opstijgen.
  • Druk kort op de rubberen knop aan de voorkant van de LCD-olietemperatuur/peilstok om de temperatuur en het peil van de olie in de olietank weer te geven. Het oliepeil moet overeenkomen met de weergave op de Afbeelding 1 , display 11, 12, 13 of 14.
  • Als het oliepeil overeenkomt met de stand afgebeeld in display 10, 15 of 16, moet u OLIEPEILCONTROLE BIJ WARME MOTOR in uw gebruikershandleiding raadplegen voor informatie over de juiste olievulprocedure.
Wijzigen van de weergavemodus
Het display kan worden gewijzigd zodat de temperatuur in graden Celsius (°C) wordt weergegeven door de knop ca. vijf seconden ingedrukt te houden en dan los te laten. Vanaf dat moment wordt de temperatuur, als u de knop kort indrukt, in '°C' weergegeven.
De weergave kan op dezelfde wijze weer in '°F' worden gewijzigd.
Verlengde weergave temperatuur/peil
Druk de knop twee keer snel achter elkaar in zodat het display de waarden gedurende langere tijd weergeeft. Het display wordt na ongeveer 2 minuten automatisch uitgeschakeld. Om het display eerder handmatig uit te schakelen, moet u de knop één keer indrukken.
1Rubberen knop
2Juist oliepeil, motor op normale bedrijfstemperatuur, motorfiets rustend op de zijstandaard op een vlakke ondergrond
3Weergave als de olietank overvol is en de olietemperatuur lager is dan 70 °C (160 °F).
4Weergave als de olietank vol is en de olietemperatuur lager is dan 70 °C (160 °F).
5Weergave als het oliepeil bij 0,24 L (0,25 qt) staat en de olietemperatuur lager is dan 70 °C (160 °F).
6Weergave als het oliepeil bij 0,47 L (0,5 qt) staat en de olietemperatuur lager is dan 70 °C (160 °F).
7Weergave als het oliepeil bij 0,71 L (0,75 qt) staat en de olietemperatuur lager is dan 70 °C (160 °F).
8Weergave als het oliepeil bij 0,95 L (1 qt) staat en de olietemperatuur lager is dan 70 °C (160 °F).
9Weergave als het oliepeil de onder- of bovengrens heeft overschreden en de olietemperatuur lager is dan 70 °C (160 °F).
10Weergave als de olietank overvol is en de olietemperatuur 70 °C (160 °F) of hoger is.
11Weergave als de olietank vol is en de olietemperatuur 70 °C (160 °F) of hoger is.
12Weergave als het oliepeil bij 0,24 L (0,25 qt) staat en de olietemperatuur 70 °C (160 °F) of hoger is.
13Weergave als het oliepeil bij 0,47 L (0,5 qt) staat en de olietemperatuur 70 °C (160 °F) of hoger is.
14Weergave als het oliepeil bij 0,71 L (0,75 qt) staat en de olietemperatuur 70 °C (160 °F) of hoger is.
15Weergave als het oliepeil bij 0,95 L (1 qt) staat en de olietemperatuur 70 °C (160 °F) of hoger is.
16Weergave als het oliepeil de onder- of bovengrens heeft overschreden en de olietemperatuur 70 °C (160 °F) of hoger is.

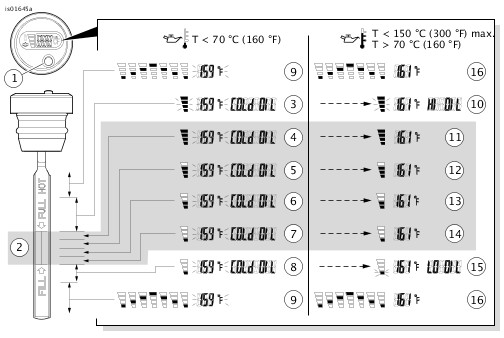

Afbeelding 1. LCD-olietemperatuur/peilstok
Displayfouten
De foutcode '888' verschijnt als een draad losgekoppeld of gebroken is.
Als het vermogen van de peilstokbatterij daalt tot onder 2,5 V, wordt het blauwe LED-tegenlicht gedeactiveerd en begint het batterijsymbool (zie Afbeelding 2 ) te knipperen.
OPMERKING
De nauwkeurigheid van de oliepeilsensor is minder bij temperaturen hoger dan 121 °C (250 °F), waardoor oliepeilleesfouten of -onnauwkeurigheden kunnen voorkomen. Meet nogmaals als de temperatuur daalt tot onder 121 °C (250 °C).
Afbeelding 2. Batterijsymbool
Reinigen van het microscherm van de peilstok
Bij de oliepeilsensor in de peilstok is het noodzakelijk dat olie door het microscherm naar de peilstok loopt. Om meetfouten te verminderen, moet u het microscherm regelmatig reinigen.
Vervangen van de batterij
Het LCD-olietemperatuurdisplay wordt gevoed door een vervangbare CR 2032 lithiumbatterij met een lange levensduur. Als de batterij moet worden vervangen, mag alleen een CR 2032 batterij worden gebruikt.
Een CR 2032 vervangingsbatterij (onderdeelnr. 66373-06) is verkrijgbaar bij een Harley-Davidson dealer.
OPMERKING
Deze batterijen zijn ook verkrijgbaar bij plaatselijke (elektronica)zaken die batterijen verkopen.
MEDEDELING
Lees de volgende instructies en zorg ervoor dat u deze volledig begrijpt voordat u de batterij vervangt. Als u niet zeker bent of u de procedure correct kunt uitvoeren of u beschikt niet over het juiste gereedschap, laat de batterij dan vervangen door een Harley-Davidson-dealer. Onjuiste plaatsing van de batterij kan dit product beschadigen. (00419b)
OPMERKING
Bij het scheiden van de rubberen doorvoertule (1) van de zwarte kunststofkraag (5) van het displayhuis (4) moet u zeer voorzichtig te werk gaan om te voorkomen dat de interne draden worden ontkoppeld of beschadigd.
  1. Zie Afbeelding 3. Maak het lipje (2) rondom de rand van de rubberen doorvoertule voorzichtig los om de doorvoertule en peilstok (3) van de kraag van het displayhuis te scheiden.
  2. Voorkom daarbij dat de bedrading wordt belast en haal de display en de peilstok voorzichtig van elkaar.
  3. Let op de stand/polen van de batterij. Steek een puntig gereedschap of een kleine schroevendraaier voorzichtig onder de batterij (7) in het gedeelte (8) tegenover de borglipjes (9). Verwijder de batterij voorzichtig. Gooi de batterij weg. Plaats de nieuwe batterij onder de borglipjes zoals afgebeeld en druk de batterij omlaag totdat deze goed op zijn plaats zit.
  4. Lijn het lipje (6) op de kraag van het displayhuis uit met de inkeping aan de binnenkant van de rubberen doorvoertule en maak de twee gedeelten aan elkaar vast. Zorg er daarbij voor dat u de draad niet afknelt.
  5. Steek de peilstok in de vulnek. Zie INSTALLEREN VAN DE AFLEESBARE LCD-PEILSTOK
  6. Controleer of de peilstok goed werkt door de rubberen knop aan de voorkant in te drukken. Zie GEBRUIK EN ONDERHOUD VAN DE AFLEESBARE LCD-PEILSTOK.
1Rubberen doorvoertule
2Lipje
3Oliepeilstok
4Display
5Kraag
6Lipje op kraag van displayhuis
7CR 2032 lithiumbatterij
8Verwijder de batterij op dit punt
9Lipje (2) op batterijhouder

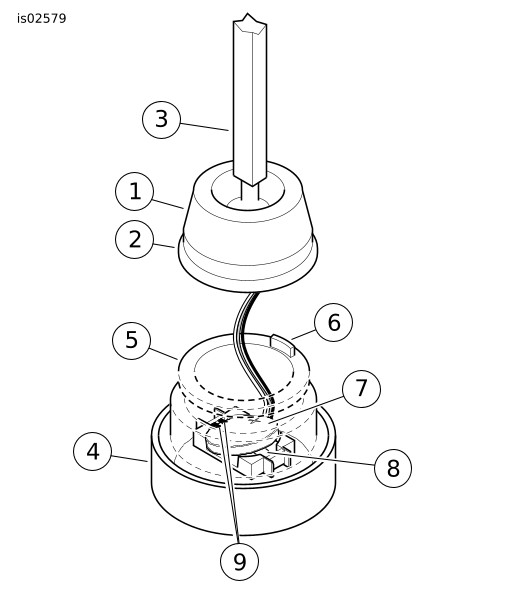

Afbeelding 3. Vervangen van de peilstokbatterij
Eigenschappen van het Liquid Crystal Display (LCD)
Door de eigenschappen van een LCD zal de olietemperatuur niet goed worden weergegeven als het displayhuis wordt blootgesteld aan extreme temperaturen, veroorzaakt door warmte die wordt afgegeven door het versnellingsbakhuis of de olietank.
Deze extreme temperaturen kunnen ontstaan in verkeer waarbij men vaak moet stoppen en/of bij parades/optochten, in combinatie met hoge omgevingstemperaturen (buitenlucht). Als deze situatie voorkomt, raak dan NIET in paniek. Het LCD zal niet worden beschadigd en normaal functioneren als het LCD weer tot de normale bedrijfstemperatuur is gedaald.
Let er ook op dat na langdurige blootstelling aan direct fel zonlicht, sommige of alle LCD-segmenten zichtbaar kunnen worden, waardoor het lijkt dat de LCD-meetwaarde onjuist is, zonder dat de rubberen knop werd ingedrukt. Dit kan worden verholpen door het display af te schermen totdat de temperatuur ervan zover is afgekoeld dat de meetwaarde juist wordt weergegeven.
