LENKERSATZ

J047962015-04-21

ALLGEMEINES

Satz-Nummer

55977-09A

Modelle

Einen Harley-Davidson Händler kontaktieren oder auf den neuesten Harley-Davidson-Katalog für Genuine Motor Accessories und Genuine Motor Parts Bezug nehmen, um herauszufinden, ob dieser Lenker bei Ihrem Motorrad installiert werden kann.

Dieser Satz ist nicht für Modelle geeignet, die mit beheizten Handgriffen, dem Softail-Scheinwerfertopfsatz (67907-96), Hydraulikkupplungssätzen, am Lenker montierten Instrumenten oder dem Road Tech^® Radio ausgestattet sind.

Zusätzlich benötigte Teile oder Zubehör

Zusätzliche Teile bzw. Zubehör müssen eventuell je nach Motorradmodell separat hinzugekauft werden, damit der Lenkersatz korrekt montiert werden kann. Im neuesten Harley-Davidson-Katalog für Genuine Motor Accessories und Genuine Motor Parts ist eine Liste der erforderlichen Teile oder Zubehörteile für das jeweilige Motorradmodell zu finden.

Zum korrekten Einbau dieses Satzes ist Loctite^® 271 (rot) Threadlocker and Sealant (99671-97) erforderlich.

Frische, nicht verschmutzte Bremsflüssigkeit wird ebenfalls benötigt. In der Bedienungsanleitung oder im Werkstatthandbuch nachschlagen, um festzustellen welche Bremsflüssigkeit zu benutzen ist.

WARNUNG

Bremsleitungsdichtungen austauschen. Das Wiederverwenden von alten Dichtungen kann zu Bremsversagen und Verlust der Fahrzeugkontrolle führen, was schwere oder tödliche Verletzungen zur Folge haben kann. (00318a)

An Modellen, bei denen die Originalbremsleitung wiederverwendet wird, müssen die beiden Dichtungen an den beiden Hohlschraubenanschlüssen durch neue ersetzt werden. Die entsprechenden Teilenummern sind beim Harley-Davidson-Händler zu erfahren bzw. finden im relevanten Ersatzteilekatalog zu finden.

Für Motorräder mit aufgeklebtem linkem Lenkergriff wird ein neuer Griff benötigt, der separat zu kaufen ist. Standardgriffe sind im Ersatzteilekatalog zu finden.

Welche Genuine Motor-Zubehör-Handgriffe lieferbar sind, wird vom Harley-Davidson-Händler mitgeteilt.

WARNUNG

Die Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Die entsprechenden Verfahren im Werkstatthandbuch befolgen. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00333b)

HINWEIS

Diese Einbauanleitung bezieht sich auf Informationen aus dem Werkstatthandbuch. Für diesen Einbau ist ein Werkstatthandbuch für das jeweilige Motorradmodell erforderlich; dieses ist bei einem Harley-Davidson-Händler erhältlich.

Inhalt des Satzes

Siehe Abbildung 2 und Tabelle 1.

AUSBAU

Die Verfahren zum Ausbau sind im Werkstatthandbuch zu finden.

EINBAU

Auf das Werkstatthandbuch Bezug nehmen und die Verfahren zu Verkabelung befolgen.

HINWEIS

Alle Modelle außer FDXF: Siehe Abbildung 2. Den Maschenschlauch aus dem Satz in zwei gleich lange Teile schneiden. Die Schalterkabelbündel durch den Maschenkanal schieben. Den Kanal in das Schaltergehäuse legen. Die beiden Enden des Kanals mit Kabelbindern aus dem Satz zusammenbinden.

Lenkereinbau

Auf das Werkstatthandbuch Bezug nehmen und die Einbauanleitung befolgen.

Für Softail-Modelle ab 2016:

Den Original-Drehgriffsensor mit dem kleineren innen liegenden Kabelbündel erneut benutzen.

HINWEIS

Dieser Nachrüstsatz eignet sich nicht für beheizte Handgriffe. Deshalb wird der kürzere, für den beheizbaren Griff bestimmte Teil des Drehgriffsensorkabels bei diesem Einbau NICHT VERWENDET. Die entsprechenden Kabel können abgeschnitten und mit Klebeband umwickelt werden, damit sie beim Einbau nicht stören. Man kann sie auch ungekürzt als mit Klebeband umwickeltes Bündel im Inneren des Lenkers belassen.

Die Enden der längeren Kabelbaumbündelpaare mit Klebeband fest umwickeln, so dass sie sich leicht durch den Lenker ziehen lassen. Das Drehgriffsensor-Kabelbündel mit einer dünnen Schicht Flüssigseife, Fensterreiniger oder Allzweckschmiermittel versehen.

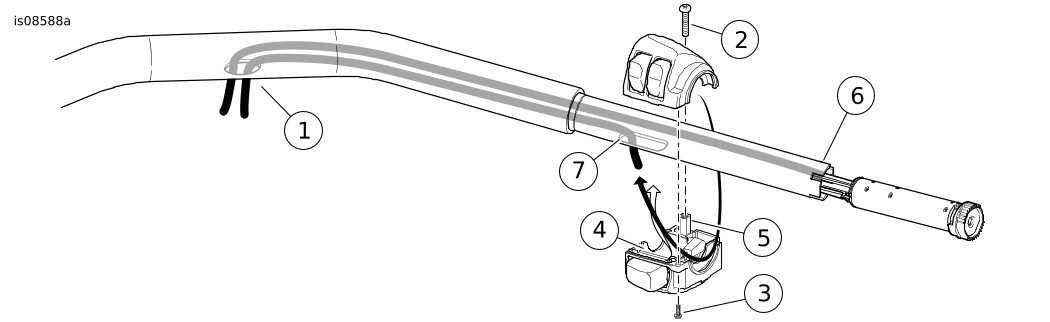

Siehe Abbildung 1. Das Drehgriffsensor-Kabelbündel durch das rechtsseitige Lenkerende bis zur großen Öffnung in der Lenkermitte einziehen und dabei die Ausrichtzungen am Drehgriffsensor in die Schlitze am Ende des Lenkers eingreifen lassen. Da die Ausrichtzungen und Schlitze unterschiedlich groß sind, ist eine Fehlmontage ausgeschlossen.

HINWEIS

Der Drehgriffsensor kann nur einwandfrei funktionieren, wenn er vollständig in seiner vorgesehenen Stellung sitzt.

1	Mittlere Kabelöffnung
2	Obere Schalter-Befestigungsschraube
3	Untere Schalter-Befestigungsschraube
4	Klemmstelle an der inneren Schalterkante über den Kabeln und der Öffnung im Lenker platzieren
5	Kabel von Klemmstellen in der Nähe des Gewindezapfens fernhalten
6	Drehgriffsensor

Abbildung 1. Schaltergehäuse- und Gasdrehgriffsensor-Kabelverlegung (Softail-Modelle ab 2016)

SICHERHEITSPRÜFUNG

WARNUNG

Sicherstellen, dass der Lenker frei und ungehindert bewegt werden kann. Jede Behinderung des Lenkers kann bewirken, dass der Fahrer die Kontrolle über das Motorrad verliert, was zu schweren oder tödlichen Verletzungen führen kann. (00371a)

Die Leitungen dürfen sich nicht an den Befestigungsteilen des Scheinwerfers verfangen oder vor dem Scheinwerfer verlaufen.
Die Leitungen dürfen sich nicht an den Befestigungsteilen der Blinker oder an den Blinkern verfangen.
Die Leitungen dürfen sich nicht am Kraftstofftankdeckel verfangen.
Die Leitungen dürfen sich nicht am Tachometer verfangen.
Darauf achten, dass die Leitungen nicht zwischen dem Rahmen und/oder den Radgabeln eingeklemmt werden.
Darauf achten, dass der Kupplungsleitung nicht gespannt wird, wenn der Lenker bis zum Anschlag nach links bzw. rechts eingeschlagen wird.
Darauf achten, dass die Seilzüge/Brücken nicht gespannt werden, wenn der Lenker bis zum Anschlag nach links bzw. rechts eingeschlagen wird.

1.	Überprüfen, ob der Zünd-/Lichtschalter AUSGESCHALTET ist. Die Hauptsicherung einbauen.
	WARNUNG Sicherstellen, dass alle Lampen und Schalter ordnungsgemäß funktionieren, bevor das Motorrad betrieben wird. Schlecht sichtbare Fahrzeuge können zu Unfällen mit schweren oder tödlichen Verletzungen führen. (00316a)
2.	Den Zünd-/Lichtschalter auf IGNITION (Zündung) stellen, den Motor jedoch nicht anlassen. Alle Schalter und Leuchten auf ordnungsgemäße Funktion überprüfen.

WARNUNG

Vor Anlassen des Motors darauf achten, dass der Gasdrehgriff beim Loslassen in die Leerlaufstellung springt. Ein Gasdrehgriff, der verhindert, dass der Motor automatisch in den Leerlauf zurückkehrt, kann zum Kontrollverlust über das Fahrzeug führen, wodurch es zu schweren oder tödlichen Verletzungen kommen kann. (00390a)

ERSATZTEILE

Abbildung 2. Ersatzteile: Lenker-Kit

Tabelle 1. Ersatzteile

Position	Beschreibung (Menge)	Teilenummer
1	Lenker	Nicht einzeln erhältlich
2	Kanal, schwarze Maschen (nicht bei FXDF-Modellen)	70017-06
3	Kabelbinder (4) (nicht abgebildet)	10181
