SCREAMIN’ EAGLE STAGE 1 1690 SET VOOR HDI TOURING-MODELLEN
J049732009-05-19
ALGEMEEN
Setnummer
27534-10 (zwart)
Modellen
Voor de modelgerelateerde informatie, raadpleegt u de P&A-catalogus of het gedeelte Parts and Accessories (onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).
Vereiste aanvullende onderdelen
Voor de juiste installatie van deze set is het gebruik vereist van een Digital Technician™ bij een Harley-Davidson-dealer.
WAARSCHUWINGDe veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)
OPMERKING
In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Voor deze installatie is een servicehandleiding voor uw model motorfiets vereist. Deze is verkrijgbaar bij een Harley-Davidson-dealer.
Setinhoud
OPMERKING
Het installeren van deze set door een erkende Harley-Davidson-dealer zal geen effect hebben op uw beperkte garantie.
De set is alleen bedoeld voor hoge-prestatietoepassingen. Deze set voor het verbeteren van de prestaties van de motor is wettelijk goedgekeurd voor verkoop of gebruik in bepaalde landen of regio’s op motorvoertuigen met beperkte uitstoot. Vraag aan uw plaatselijke Harley-Davidson-dealer welke nalevingsvereisten voor uw land gelden. Vermogensonderdelen die met het motorblok in verband staan, zijn alleen voor de ervaren bestuurder bedoeld.
VERWIJDEREN
WAARSCHUWINGOm te voorkomen dat de motorfiets per ongeluk start, met ernstig of dodelijk letsel tot gevolg, moet eerst de hoofdzekering worden verwijderd. (00251b)
| 1. | Alle modellen: a. Verwijder de hoofdzekering. Raadpleeg de servicehandleiding. b. Verwijder het zadel. Raadpleeg de servicehandleiding. OPMERKING Plaats de twee O-ringen uit de set niet op de bovenste paspennen van de cilinder omdat dit ernstige motorschade tot gevolg kan hebben. | |
| WAARSCHUWING Tijdens het uitvoeren van servicewerkzaamheden aan het brandstofsysteem is roken verboden en zijn open vuren en vonken in de nabijheid niet toegestaan. Benzine is uitermate ontvlambaar en zeer explosief, wat ernstig of dodelijk letsel tot gevolg kan hebben. (00330a) | ||
| 2. | Verwijder de bestaande cilinderkoppen, cilinders en zuigers. Raadpleeg hiervoor het betreffende hoofdstuk in de servicehandleiding. | |
| 3. | Verwijder de bestaande afdekking van de primaire kettingkast, de membraamveerhouder en de koppelingsmembraamveer. Raadpleeg hiervoor het betreffende hoofdstuk in de servicehandleiding. |
INSTALLEREN
Zuigers, cilinders en onderdelen van de koppeling plaatsen
- Plaats de zuigers, cilinders en cilinderkoppen uit deze set. Raadpleeg hiervoor het betreffende hoofdstuk in de servicehandleiding.
- Plaats de membraamveerhouder, de koppelingsmembraamveer ( Tabel 2 , item 15) en de afdekking van de primaire kettingkast. Raadpleeg hiervoor het betreffende hoofdstuk in de servicehandleiding.
Eindmontage
| WAARSCHUWING Trek het zadel na de montage even omhoog om er zeker van te zijn dat het in de positie is vergrendeld. Tijdens het rijden kan een loszittend zadel verschuiven, waardoor men de controle over de motorfiets kan verliezen met mogelijk ernstig of dodelijk letsel tot gevolg. (00070b) | ||
| 1. | Alle modellen: a. Installeer de hoofdzekering. Raadpleeg de servicehandleiding. b. Bevestig het zadel. Raadpleeg de servicehandleiding. |
Opnieuw kalibreren van de ECM
MEDEDELING
De ECM moet na de montage van deze set opnieuw worden gekalibreerd. Als de ECM niet opnieuw gekalibreerd wordt, kan dit ernstige schade toebrengen aan het motorblok. (00399b)
Download de nieuwe ECM-kalibratie met behulp van de Digital Technician™ bij een Harley-Davidson-dealer.
SERVICEONDERDELEN
Afbeelding 1. Serviceonderdelen: Screamin’ Eagle Big Bore Stage 1-set
Tabel 1. Serviceonderdelen: Screamin’ Eagle Big Bore Stage 1-set
Item | Beschrijving (aantal) | Onderdeelnummer | Item | Beschrijving (aantal) | Onderdeelnummer | |
|---|---|---|---|---|---|---|
1 | Cilinder (zwart) (2) | 16547-99 | 5 | Zuigerpen met circlip (4) | 22097-99 | |
2 | Zuiger (2) | Niet afzonderlijk verkrijgbaar | 6 | Koppakking (2) | 16787-99A | |
3 | Zuigerveerset, standaard (2) | 21918-99 | 7 | O-ring, paspen cilinderkop (2) | 11273 | |
4 | Zuigerpen (2) | 22131-05 | 8 | O-ring, cilindervoet (2) | 11256 | |
Opmerking: Plaats de O-ringen (item 7) niet op de bovenste paspennen van de cilinder. | ||||||

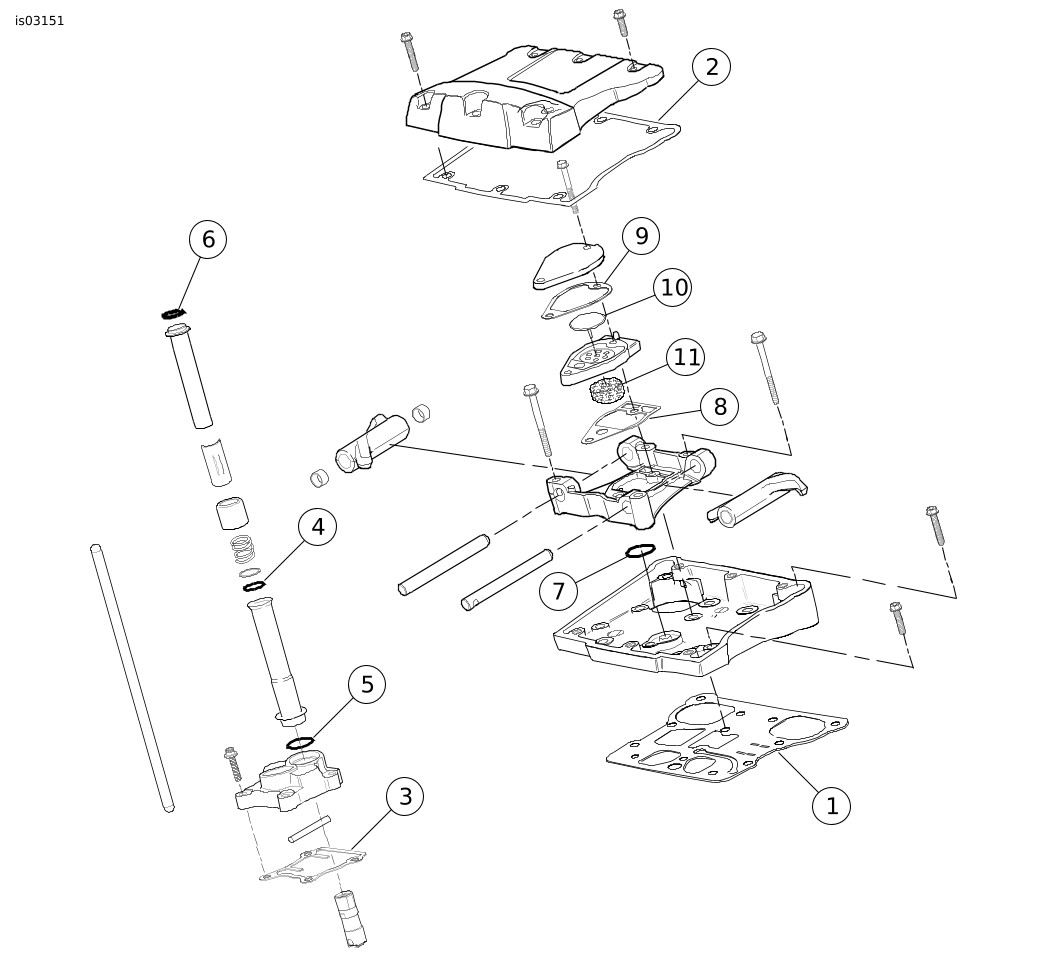

Afbeelding 2. Serviceonderdelen: Screamin’ Eagle Big Bore Stage 1-set
Tabel 2. Serviceonderdelen: Screamin’ Eagle Big Bore Stage 1-set
Item | Beschrijving (aantal) | Onderdeelnummer | Item | Beschrijving (aantal) | Onderdeelnummer | |
|---|---|---|---|---|---|---|
1 | Pakking, onderzijde tuimelaarkap (2) | 16719-99A | 10 | Parapluklep (2) | 26858-99 | |
2 | Pakking, bovenzijde tuimelaarkap (2) | 17386-99A | 11 | Filterelement, luchtinlaat (2) | 63815-99 | |
3 | Pakking, klepstoterkap (2) | 18635-99B | 12 | Pakking, uitlaat (niet afgebeeld) | 17048-98 | |
4 | O-ring, middelste afdekking klepstoterstang (4) | 11132A | 13 | Keerring, EFI-inlaat (2) (niet afgebeeld) | 26995-86B | |
5 | O-ring, onderste afdekking klepstoterstang (4) | 11145A | 14 | Veer, koppelingsmembraan (niet afgebeeld) | 37951-98 | |
6 | O-ring, bovenste afdekking klepstoterstang (4) | 11293 | 15 | Label productinformatie (niet afgebeeld) | Niet afzonderlijk verkrijgbaar | |
7 | O-ring, tuimelaararmsteun (2) | 11270 | ||||
8 | Pakking, luchtinlaat (2) | Niet afzonderlijk verkrijgbaar | ||||
9 | Pakking, luchtinlaat (2) | Niet afzonderlijk verkrijgbaar | -- | Luchtinlaatpakkingsset (bevat items 8 t/m 11) | 17162-03 |
