KIT SCREAMIN’ EAGLE STAGE 1 1690 PER I MODELLI HDI TOURING
J049732009-05-19
GENERALITÀ
Numero kit
27534-10 (nero)
Modelli
Per informazioni sugli abbinamenti dei modelli, consultare il catalogo delle parti e accessori o la sezione Parts and Accessories (Parti e Accessori) sul sito web www.harley-davidson.com (solo in inglese).
Parti supplementari necessarie
Per la corretta installazione dei componenti di questo kit è necessario usare il Digital Technician™ presso un concessionario Harley-Davidson.
AVVERTENZALa sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Attenersi alle procedure appropriate illustrate nel manuale di manutenzione. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00333b)
NOTA
Questo foglio di istruzioni fa riferimento alle informazioni contenute nel manuale di manutenzione. Per questa installazione è necessario disporre di un manuale di manutenzione del proprio modello di motocicletta, disponibile presso un concessionario Harley-Davidson.
Contenuto del kit
NOTA
L’installazione di questo kit a cura di un concessionario Harley-Davidson non invalida la garanzia limitata sul veicolo.
Questo kit è destinato solo alle applicazioni per alte prestazioni. Questo kit alte prestazioni relativo al motore può essere venduto e usato a norma di legge in particolari Paesi o regioni su motoveicoli con controllo delle emissioni di scarico. Rivolgersi al concessionario Harley-Davidson per informazioni sulla liceità di acquisto e uso. Le parti alte prestazioni relative al motore sono destinate esclusivamente a piloti esperti.
RIMOZIONE
AVVERTENZAPer prevenire l’avviamento indesiderato del veicolo e conseguenti lesioni gravi o mortali, estrarre il fusibile principale prima di procedere. (00251b)
| 1. | Tutti i modelli: a. Togliere il fusibile principale. Vedere il manuale di manutenzione. b. Togliere la sella. Vedere il manuale di manutenzione. NOTA Non installare i due anelli di tenuta O-ring presi dal kit sui perni di riferimento sulla parte superiore del cilindro per evitare gravi danni al motore. | |
| AVVERTENZA Durante la manutenzione dell’impianto di alimentazione, non fumare né generare scintille o fiamme libere nelle vicinanze. La benzina è estremamente infiammabile e altamente esplosiva e l’inosservanza di misure di sicurezza adeguate può causare lesioni gravi o mortali. (00330a) | ||
| 2. | Rimuovere le testate, i cilindri, e i pistoni esistenti. Vedere la relativa sezione nel manuale di manutenzione. | |
| 3. | Rimuovere il coperchio del carter della catena della trasmissione primaria esistente, il fermo della molla a diaframma e la molla a diaframma della frizione. Vedere la relativa sezione nel manuale di manutenzione. |
INSTALLAZIONE
Installare i pistoni, i cilindri e i componenti della frizione
- Installare i pistoni, i cilindri e le testate presi dal kit. Vedere la relativa sezione nel manuale di manutenzione.
- Installare il fermo della molla a diaframma, la molla a diaframma ( Tabella 2 , elemento 15) e il coperchio del carter della catena della trasmissione primaria. Vedere la relativa sezione nel manuale di manutenzione.
Montaggio finale
| AVVERTENZA Dopo aver installato la sella, tirarla verso l’alto per verificare che sia bloccata in posizione. Quando si viaggia in motocicletta, una sella allentata può scivolare, facendo perdere il controllo del mezzo, con pericolo di lesioni gravi o mortali. (00070b) | ||
| 1. | Tutti i modelli: a. Installare il fusibile principale. Vedere il manuale di manutenzione. b. Installare la sella. Vedere il manuale di manutenzione. |
Ricalibrazione dell’ECM
AVVISO
Installando questo kit occorre ricalibrare l’ECM. Omettendo di ricalibrare correttamente l’ECM, si possono causare gravi danni al motore. (00399b)
Scaricare la nuova calibrazione dell’ECM usando il Digital Technician™ presso un concessionario Harley-Davidson.
PARTI DI RICAMBIO
Figura 1. Parti di ricambio: Kit Screamin’ Eagle Big Bore Stage 1
Tabella 1. Parti di ricambio: Kit Screamin’ Eagle Big Bore Stage 1
Elemento | Descrizione (quantità) | Numero codice | Elemento | Descrizione (quantità) | Numero codice | |
|---|---|---|---|---|---|---|
1 | Gruppo cilindro (nero) (2) | 16547-99 | 5 | Anello elastico d’arresto dello spinotto del pistone (4) | 22097-99 | |
2 | Pistone (2) | Parte non venduta separatamente | 6 | Guarnizione della testata (2) | 16787-99A | |
3 | Gruppo fasce elastiche, standard (2) | 21918-99 | 7 | Anello di tenuta O-ring del perno ad anello della superficie del monoblocco (2) | 11273 | |
4 | Spinotto del pistone (2) | 22131-05 | 8 | Anello di tenuta O-ring, codolo del cilindro (2) | 11256 | |
Nota: Non installare l’anello di tenuta O-ring (elemento 7) in cima ai perni di riferimento del cilindro. | ||||||

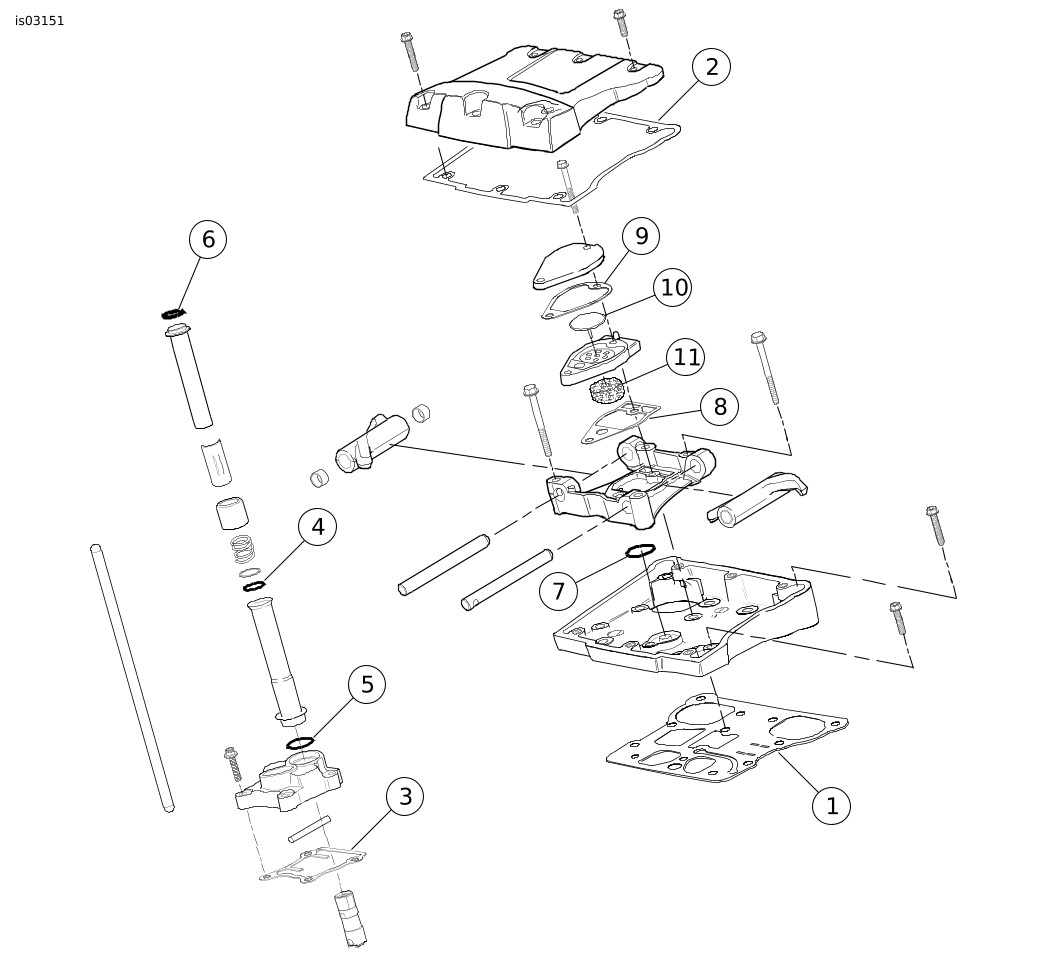

Figura 2. Parti di ricambio: Kit Screamin’ Eagle Big Bore Stage 1
Tabella 2. Parti di ricambio: Kit Screamin’ Eagle Big Bore Stage 1
Elemento | Descrizione (quantità) | Numero codice | Elemento | Descrizione (quantità) | Numero codice | |
|---|---|---|---|---|---|---|
1 | Guarnizione, base coperchio dei bilancieri (2) | 16719-99A | 10 | Valvola ad ombrello (2) | 26858-99 | |
2 | Guarnizione, parte superiore coperchio dei bilancieri (2) | 17386-99A | 11 | Elemento del filtro, sfiatatoio (2) | 63815-99 | |
3 | Guarnizione, coperchio delle punterie (2) | 18635-99B | 12 | Guarnizione, scarico (non mostrata) | 17048-98 | |
4 | Anello di tenuta O-ring, coperchio intermedio delle aste delle punterie (4) | 11132A | 13 | Guarnizione di tenuta, aspirazione EFI (2) (non mostrata) | 26995-86B | |
5 | Anello di tenuta O-ring, coperchio inferiore delle aste delle punterie (4) | 11145A | 14 | Molla a diaframma, frizione (non mostrata) | 37951-98 | |
6 | Anello di tenuta O-ring, coperchio superiore delle aste delle punterie (4) | 11293 | 15 | Etichetta dati prodotto (non mostrata) | Parte non venduta separatamente | |
7 | Anello di tenuta O-ring, sostegno bilancieri (2) | 11270 | ||||
8 | Guarnizione sfiatatoio (2) | Parte non venduta separatamente | ||||
9 | Guarnizione sfiatatoio (2) | Parte non venduta separatamente | -- | Kit guarnizione dello sfiatatoio (include gli elementi da 8 a 11) | 17162-03 |
