KIT SCREAMIN’ EAGLE STAGE 1 1690 PARA LOS TOURING HDI
J049732009-05-19
GENERALIDADES
Kit número
27534-10 (negro)
Modelos
Para obtener información de la adaptación a los diferentes modelos, vea el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección Piezas y accesorios de www.harley-davidson.com (inglés solamente).
Piezas adicionales requeridas
La instalación correcta de este kit requiere el uso del Digital Technician™ en un concesionario Harley-Davidson.
ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondientes en el Manual de servicio. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00333b)
NOTA
Esta hoja de instrucciones hace referencia a la información del Manual de servicio. Para esta instalación se requiere un Manual de servicio para su modelo de motocicleta, el cual está disponible en un concesionario Harley-Davidson.
Contenido del kit
NOTA
La instalación de este kit por un concesionario autorizado Harley-Davidson no afectará su garantía limitada del vehículo.
Este kit está diseñado solamente para aplicaciones de alto rendimiento. El uso de este kit de rendimiento para el motor es legal para la venta o uso en los vehículos con motores con control de la contaminación en países o regiones seleccionados. Verifique el cumplimiento con los requisitos de su área con su concesionario local Harley-Davidson. Las piezas de rendimiento relacionadas con el motor son diseñadas solamente para el motociclista con experiencia.
EXTRACCIÓN
ADVERTENCIAExtraiga el fusible principal antes de continuar para evitar el arranque accidental del vehículo, lo que podría ser la causa de muerte o de lesiones graves. (00251b)
| 1. | Todos los modelos: a. Quite el fusible principal. Vea el Manual de servicio. b. Quite el asiento. Vea el Manual de servicio. NOTA No instale los dos o-rings del kit en los pasadores de localización superiores del cilindro o puede causar daños graves al motor. | |
| ADVERTENCIA Cuando se realice alguna reparación en el sistema de combustible, no fume ni permita la cercanía de llamas descubiertas o chispas. La gasolina es extremadamente inflamable y muy explosiva, por lo que puede provocar lesiones graves o incluso la muerte. (00330a) | ||
| 2. | Desmonte las culatas de los cilindros, los cilindros y los pistones existentes. Vea la sección correspondiente en el Manual de servicio. | |
| 3. | Desmonte la cubierta del guardacadena primario, el retén del resorte de diafragma y el resorte del diafragma del embrague. Vea la sección correspondiente en el Manual de servicio. |
INSTALACIÓN
Instale los pistones, los cilindros y los componentes del embrague
- Instale los pistones, cilindros y culatas de los cilindros del kit. Vea la sección correspondiente en el Manual de servicio.
- Instale el retén del resorte de diafragma, el resorte del diafragma del embrague ( Tabla 2 , artículo 15) y la cubierta del guardacadena primario. Vea la sección correspondiente en el Manual de servicio.
Armado final
| ADVERTENCIA Después de instalar el asiento, tire de este hacia arriba para comprobar que esté asegurado en su lugar. Al conducir la motocicleta, un asiento flojo podría moverse, ocasionar la pérdida del control y causar la muerte o lesiones graves. (00070b) | ||
| 1. | Todos los modelos: a. Instale el fusible principal. Vea el Manual de servicio. b. Instale el asiento. Vea el Manual de servicio. |
Vuelva a calibrar el ECM
AVISO
Debe recalibrar el ECM al instalar este kit. No recalibrar correctamente el ECM puede causar daños graves al motor. (00399b)
Descargue la calibración nueva del ECM usando el Digital Technician™ en un concesionario Harley-Davidson.
PIEZAS DE SERVICIO
Figura 1. Piezas de servicio: Kit Stage 1 Screamin’ Eagle Big Bore
Tabla 1. Piezas de servicio: Kit Stage 1 Screamin’ Eagle Big Bore
Artículo | Descripción (cantidad) | Número de pieza | Artículo | Descripción (cantidad) | Número de pieza | |
|---|---|---|---|---|---|---|
1 | Conjunto del cilindro (negro) (2) | 16547-99 | 5 | Presilla circular del pasador del pistón (4) | 22097-99 | |
2 | Pistón (2) | No se vende por separado | 6 | Junta de la culata (2) | 16787-99A | |
3 | Juego de anillos de pistón, estándar (2) | 21918-99 | 7 | O-ring, anillo de la cubierta del cilindro (2) | 11273 | |
4 | Pasador del pistón (2) | 22131-05 | 8 | O-ring, lumbrera del cilindro (2) | 11256 | |
Nota: No instale el o-ring (artículo 7) en los pasadores de localización del cilindro. | ||||||

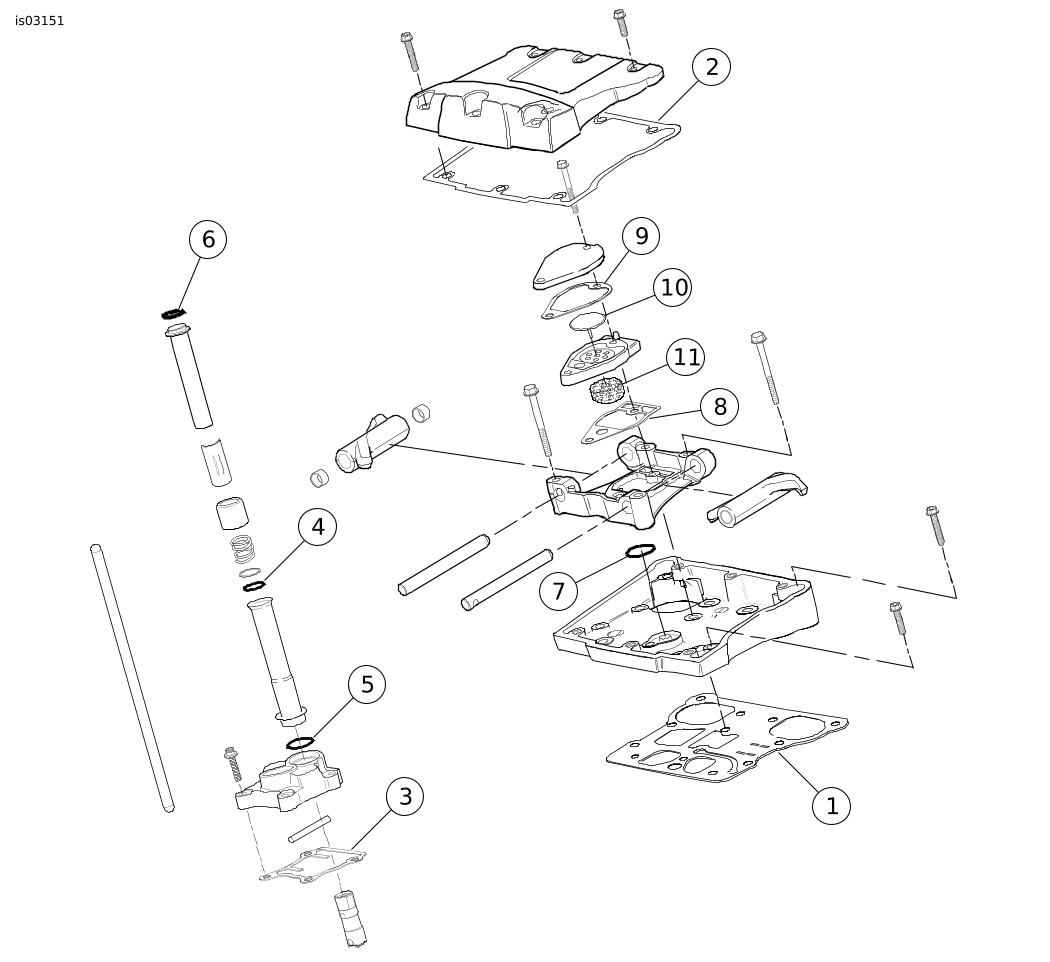

Figura 2. Piezas de servicio: Kit Stage 1 Screamin’ Eagle Big Bore
Tabla 2. Piezas de servicio: Kit Stage 1 Screamin’ Eagle Big Bore
Artículo | Descripción (cantidad) | Número de pieza | Artículo | Descripción (cantidad) | Número de pieza | |
|---|---|---|---|---|---|---|
1 | Junta, base de la cubierta de los balancines (2) | 16719-99A | 10 | Válvula de sombrilla (2) | 26858-99 | |
2 | Junta, superior de la cubierta de los balancines (2) | 17386-99A | 11 | Elemento del filtro, respiradero (2) | 63815-99 | |
3 | Junta, cubierta del levantaválvulas (2) | 18635-99B | 12 | Junta, escape (no se muestra) | 17048-98 | |
4 | O-ring, central de la cubierta de la varilla de empuje (4) | 11132A | 13 | Sello, admisión del EFI (2) (no se muestra) | 26995-86B | |
5 | O-ring, cubierta inferior de la varilla de empuje (4) | 11145A | 14 | Resorte, diafragma del embrague (no se muestra) | 37951-98 | |
6 | O-ring, cubierta superior de la varilla de empuje (4) | 11293 | 15 | Etiqueta de la información de producto (no se muestra) | No se vende por separado | |
7 | O-ring, respaldo del balancín (2) | 11270 | ||||
8 | Junta, respiradero (2) | No se vende por separado | ||||
9 | Junta, respiradero (2) | No se vende por separado | -- | Kit de junta del respiradero (incluye los artículos 8 al 11) | 17162-03 |
