SATS MED INFÄLLD LED-BRÄNSLEMÄTARE OCH TANKLOCK
J052642023-05-03
ALLMÄNT
Satsnummer
62811-08C, 62823-08D, 62818-06G, 62910-09D, 62910-06D, 62823-06D (krom)
75020-08C, 75027-08D, 75327-09D, 75014-06D (svart)
Modeller
Om du vill ha information om modelltillbehör kan du läsa P&A-återförsäljarkatalogen eller avsnittet Reservdelar och tillbehör på www.harley-davidson.com (endast på engelska).
Ytterligare delar som behövs
VARNINGFörarens och passagerarens säkerhet är beroende av att denna sats monteras korrekt. Följ rätt tillvägagångssätt enligt verkstadshandboken. Om du inte kan utföra åtgärden eller saknar rätt verktyg låter du en Harley-Davidson-återförsäljare utföra monteringen. Om den här satsen monteras felaktigt kan det leda till dödsfall eller allvarliga personskador. (00333b)
ANMÄRKNING
Det här instruktionsbladet hänvisar till information i verkstadshandboken. En verkstadshandbok för din motorcykelmodell krävs för installationen och finns hos Harley-Davidsons återförsäljare.
MONTERING
VARNINGFör att förhindra att motorcykeln startas oavsiktligt, vilket kan leda till dödsfall eller allvarliga skador, ska du lossa batteriets minuspol (-) innan du fortsätter. (00048a)
VARNINGNär du utför service på bränslesystemet ska du inte röka eller tillåta öppen låga eller gnistor i närheten. Bensin är extremt brandfarligt och mycket explosivt, vilket kan leda till dödsfall eller allvarliga personskador. (00330a)
ANMÄRKNING
Långvarig exponering av tanklocket för fuktig miljö (regn/tvätt) kan orsaka att en liten mängd vatten ansamlas mellan popup-huset och den gängade kroppen. Avlägsna tanklocket och luta för att ta bort vattnet. Vatten inte kan rinna genom tanklocket.
Montera infällt tanklock och prydnadsring
| 1. | Avlägsna originaltanklocket från bränsletanken. | |||||
| 2. | Rengör och torka den invändiga ytan av bränsletankens påfyllningsmått, O-ringens tätningsyta samt fästytan för prydnadsringen med en blandning av lika delar isopropylalkohol och destillerat vatten. | |||||
| 3. | Se Figur 1 . Sätt tanklocket på bränsletanken. | |||||
| 4. | För att låsa det trycker du på tanklocket och vrider medurs en åttondels varv. För att låsa upp det trycker du nedåt på tanklocket och vrider moturs en åttondels varv. | |||||
| 5. | Se Figur 2 . Innan du tar av den självhäftande baksidan är det viktigt att notera placeringen av skåran på prydnadsringens invändiga diameter. ANMÄRKNING När prydnadsringen vrids kommer det att uppstå mellanrum mellan prydnadsringen och bränsletanken. Rotera prydnadsringen till den position som bäst eliminerar mellanrummen mellan bränsletanken och prydnadsringen. Rotationen av prydnadsringen bör vara minimal. | |||||

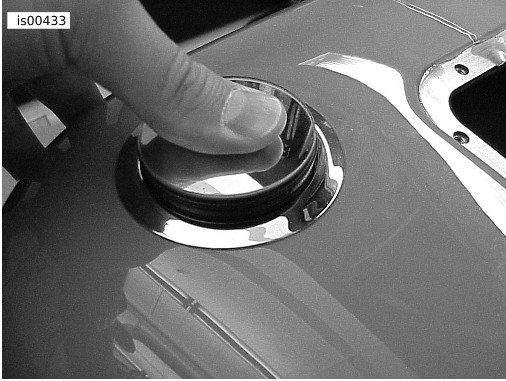

| 6. | Se Figur 3 . Med skåran pekande mot motorcykelns framände roterar du prydnadsringen en aning för att finna den bästa positionen för prydnadsringens underdel mot bränsletankens konturlinje. |  Figur 1. Skruva i tanklocket.

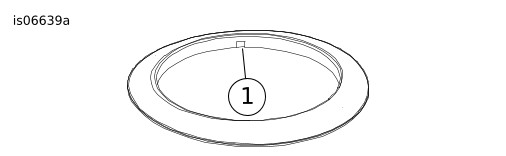

Figur 2. Observera placeringen av skåran på prydnadsringen | ||||
| 7. | Se Figur 4 . Markera prydnadsringens position med maskeringstejp (1) eller fettpenna. | |||||
| 8. | Skär försiktigt maskeringstejp på platsen (2) med en hobbykniv, och se till att inte repa prydnadsringen eller bränsletankens lackerade yta. | |||||
| 9. | Dra av den självhäftande skyddsfilmen från prydnadsringens baksida. | |||||
| 10. | Använd tanklocket för att centrera och maskeringstejpen (eller märkningen från fettpennan) för att justera, och tryck prydnadsringen ordentligt på plats i ca tio sekunder. | |||||
| 11. | Ta av maskeringstejpen (eller ta bort märkningen från fettpennan) från prydnadsringen och bränsletanken. ANMÄRKNING Tillåt prydnadsringens fästmedel att härda i ca 5-7 minuter innan du fortsätter med monteringen av satsen. |  Figur 3. Finn bästa position för prydnadsringen
Figur 4. Justera prydnadsringen och tryck den på plats |
Sats med infälld LED-bränslemätare
| 1. | Avlägsna sadeln enligt anvisningarna i instruktionsboken. | |
| 2. | Koppla ur batterikablarna, minuskabeln (-) först. | |
| 3. | Avlägsna den ursprungliga bränslemätaren. Se servicehandboken för instruktioner. | |
| 4. | För ned tre ledningar i bränsletankens rör från LED-bränslemätaren. | |

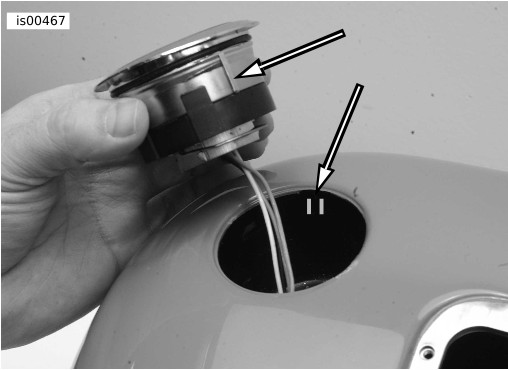

| 5. | Se Figur 5 och Figur 6 . För in LED-bränslemätaren i den skålade detaljen i bränsletanken. ANMÄRKNING Den smala fliken på mätarhuset måste passas in med flikarna på framsidan av skålen i bränsletanken. Den breda fliken på mätarhuset måste passas in med flikarna på baksidan av skålen i bränsletanken. |  Figur 5. Passa in den smala fliken efter de främre flikarna i skålen i bränsletanken  Figur 6. Passa in den breda fliken efter de bakre flikarna i skålen i bränsletanken |
| 6. | För att öppna trycker du på mitten av bränslemätaren tills du hör ett KLICK. Den mittre delen av bränslemätaren kommer att poppa ut när du släpper den. Tryck på ledningarna nedifrån för att underlätta borttagningen. | |
| 7. | Se Figur 8 och Figur 9 . Dra bränslemätaren från huset. Mätarhuset kommer att vara i upplåst läge. Lossa på skruvarna (men ta inte bort dem). Sätt fingrarna på skruvhuvudena , tryck och vrid dem medurs längs spåret till det försänkta hålet. | |
| 8. | Fäst mätarhuset i bränsletanken genom att dra åt fyra TORX ® -skruvar. | |
| 9. | Se Figur 10. För att stänga för du in bränslemätaren i huset och trycker tills du hör ett KLICK. | |
| 10. | Se Figur 7 . Installera ledningarna i rätt uttag i fyrastiftskontakten från satsen. Se Appendix B till servicehandboken. | |
| 11. | Nederst på vänster sida av bränsletanken ska den kompletta stiftkontakten sättas i uttagshuset [117B] som kopplades ur tidigare. Mata in kontakten i tunneln, så att den griper tag i ledningen i den flexibla klämman längst ned i bränsletanken samt klämman på ramen (om den är utrustad med sådan). | |
| 12. | Anslut batterikablarna, pluskabeln (+) först. | |
| 13. | Montera sadeln enligt anvisningarna i instruktionsboken. |
VARNINGNär en sadel monterats måste du försöka lyfta upp den för att se till att den är korrekt monterad. Om sadeln sitter löst kan den flytta sig under färd och därmed orsaka en olycka, vilket kan leda till dödsfall eller allvarliga personskador. (00070b)
ANMÄRKNING
Om bränslemätaren inte anger korrekt bränslenivå efter att denna sats installerats, bör du kontrollera kontakterna och därefter följa felsökningsprocedurerna i servicehandboken.
| 1 | Terminal 1: Orange: |
| 2 | Terminal 2: Gul/vit |
| 3 | Terminal 4: Svart |
| 4 | Fyrstiftskontakt kit |
| 5 | Fyrstiftskontakt fordon |
| 6 | Bränslemätare |
Figur 7. Fyrstiftskontakt

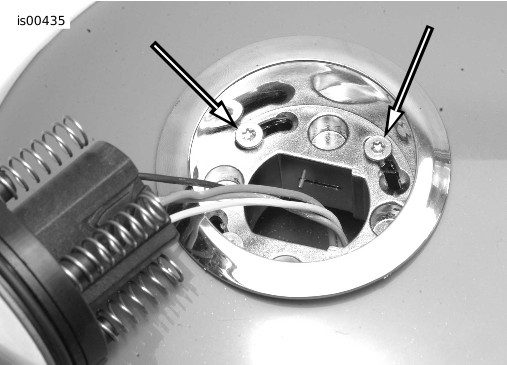

Figur 8. Mätarhuset i upplåst läge

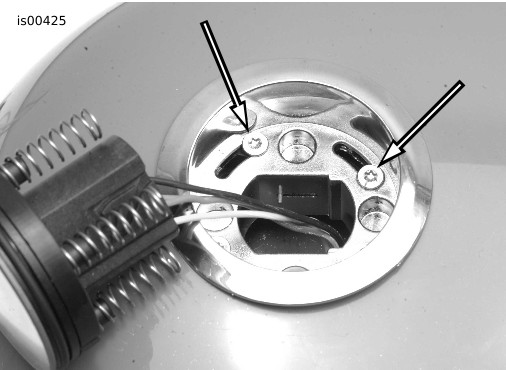

Figur 9. Mätarhuset i låst läge
Figur 10. Stäng bränslemätaren
FUNKTION
Se Figur 11 . När mätaren får ström kommer alla blå lysdioder (1) att tändas och släckas en i taget tills den ungefärliga bränslenivån i tanken visas.
Bränslepumpikonen (2) är alltid tänd under drift. Bränslepumpikonen är inte en varningslampa för låg bränslenivå.
Fotocellen (3) känner av den omgivande ljusintensiteten och dämpar bränslepumpikonen och lysdioderna vid förhållanden med svagt ljus.
| 1 | LED-segment |
| 2 | Bränslepumpikon |
| 3 | Fotocellens placering |

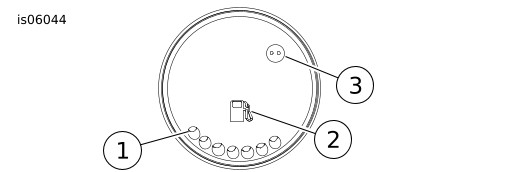

Figur 11. Mätarens funktioner
RESERVDELAR

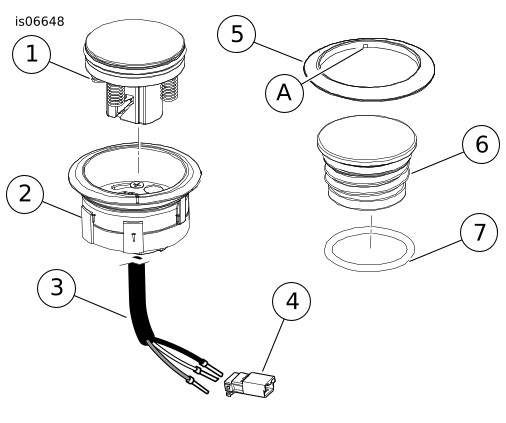

Figur 12. Reservdelar, infälld LED-bränslemätare och tanklock
Tabell 1. Reservdelar: Sats med infälld LED-bränslemätare och tanklock – satser i krom
Komponent | Beskrivning | Artikelnummer | |||||
|---|---|---|---|---|---|---|---|
Sats 62811-08C | Sats 62823-08D | Sats 62818-06G | Sats 62910-09D | Sats 62910-06D | Sats 62823-06D | ||
Bränslemätarenhet (innehåller artikel 1 till och med 4) | Säljs ej separat | ||||||
1 | Bränslemätare | 63075-08A | 63075-08A | 63029-06C | 63075-08A | 63029-06C | 63029-06C |
2 | Mätarhus, krom | 62814-08 | 63038-06 | 63038-06 | 62945-06 | 62945-06 | 62834-07 |
3 | Kablage | Säljs ej separat | |||||
4 | Stifthus, 4-stifts | 72904-01BK | 72904-01BK | 72904-01BK | 72904-01BK | 72904-01BK | 72904-01BK |
5 | Prydnadsring i krom | 62887-08 | 63028-06 | 63028-06 | 63045-06A | 63045-06A | 63039-07 |
6 | Tanklock (innehåller artikel 7) | 63135-10A | 63135-10A | 63135-10A | 63135-10A | 63135-10A | 63135-10A |
61100052A | 61100052A | 61100052A | 61100052A | 61100052A | 61100052A | ||
7 | O-ring | 11900004 | 11900004 | 11900004 | 11900004 | 11900004 | 11900004 |
Artiklar som nämns i texten | |||||||
A | Spår | ||||||
Tabell 2. Reservdelar: Sats med infälld LED-bränslemätare och tanklock – svarta satser
Komponent | Beskrivning | Artikelnummer | |||
|---|---|---|---|---|---|
Kit 75020-08C | Sats 75027-08D | Sats 75327-09D | Sats 75014-06D | ||
Bränslemätarenhet (innehåller artikel 1 till och med 4) | Säljs ej separat | ||||
1 | Bränslemätare | 75018-08A | 75018-08A | 75018-08A | 75011-08A |
2 | Mätarhus, svart | 75026-08 | 75019-08 | 75013-08 | 75019-08 |
3 | Kablage | Säljs ej separat | |||
4 | Stifthus, 4-stifts | 72904-01BK | 72904-01BK | 72904-01BK | 72904-01BK |
5 | Svart prydnadsring | 75022-08 | 75015-08 | 75004-08A | 75015-08 |
6 | Tanklock (innehåller artikel 7) | 63136-10C | 63136-10C | 63136-10C | 63136-10C |
7 | O-ring | 11900004 | 11900004 | 11900004 | 11900004 |
