INDIKATOR BENSIN LED DAN KIT TUTUP BENSIN FLUSH-MOUNT
J052642023-05-03
UMUM
Nomor Kit
62811-08C, 62823-08D, 62818-06G, 62910-09D, 62910-06D, 62823-06D (krom)
75020-08C, 75027-08D, 75327-09D, 75014-06D (hitam)
Model
Untuk informasi kesesuaian model, baca katalog retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris).
Komponen Tambahan Diperlukan
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis untuk model sepeda motor Anda diperlukan untuk pemasangan ini dan tersedia di dealer Harley-Davidson.
PEMASANGAN
PERINGATANUntuk mencegah sepeda motor menyala tiba-tiba, yang dapat menyebabkan kematian atau cedera parah, lepaskan kabel baterai negatif (-) sebelum melakukan tindakan. (00048a)
PERINGATANSaat menyervis sistem bahan bakar, jangan merokok atau membiarkan nyala api atau bunga api di dekat area servis. Bensin mudah terbakar dan mudah meledak, yang dapat menyebabkan kematian atau cedera parah. (00330a)
CATATAN
Tutup bensin yang terpapar berkepanjangan terhadap lingkungan basah (hujan/pencucian) dapat menyebabkan sedikit air terkumpul antara rumahan pop-up dan badan berulir. Lepas saja tutup tangki bensin dan miringkan untuk menguras. Air tidak boleh mengalir melalui tutup bensin.
Pasang Tutup Bensin Flush-Mount dan Cincin Trim
| 1. | Lepaskan tutup bensin bawaan dari tangki bahan bakar. | |||||
| 2. | Bersihkan dan lap permukaan bagian dalam cawan pengisi tangki bahan bakar, permukaan segel cincin-O, dan permukaan berperekat cincin trim dengan campuran alkohol isopropil dan air sulingan secara rata. | |||||
| 3. | Lihat Gambar 1 . Pasang tutup bensin pada tangki bahan bakar. | |||||
| 4. | Untuk mengunci, dorong tutup bensin dan putar searah jarum jam seperdelapan putaran. Untuk membuka kunci, dorong tutup bensin dan putar melawan arah jarum jam seperdelapan putaran. | |||||

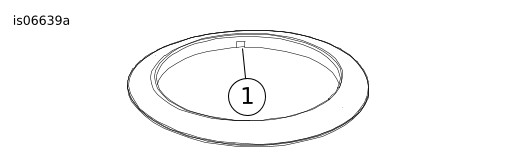

| 5. | Lihat Gambar 2 . Sebelum melepaskan penyangga perekat, catat posisi takik pada diameter bagian dalam cincin trim. CATATAN Saat cincin trim diputar, akan ada celah antara cincin trim dan tangki bahan bakar. Putar cincin trim ke posisi terbaik yang akan menghilangkan celah antar tangki bahan bakar dan cincin trim. Rotasi cincin trim harus minimal. | |||||

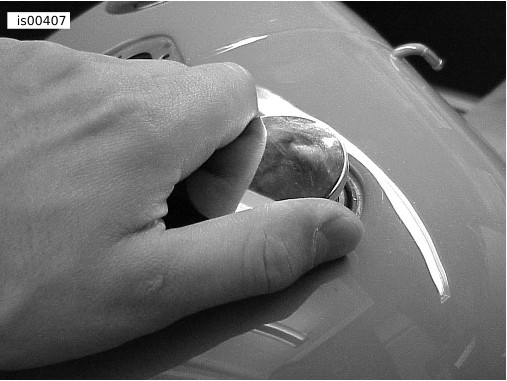

| 6. | Lihat Gambar 3 . Dengan takik diarahkan menghadap depan sepeda motor, putar ring trim sedikit untuk menentukan posisi terbaik dari bagian bawah ring trim dengan kontur tangki bahan bakar. |  Gambar 1. Sekrup Tutup Bensin
Gambar 2. Catat Posisi Takik pada Cincin Trim | ||||
| 7. | Lihat Gambar 4 . Tandai posisi cincin trim dengan selotip (1) atau pensil minyak. | |||||
| 8. | Potong selotip secara perlahan di lokasi (2) dengan pisau hobi dan pastikan tidak menggores cincin trim atau permukaan cat pada tangki bahan bakar. | |||||
| 9. | Lepas kertas penahan perekat pada cincin trim. | |||||

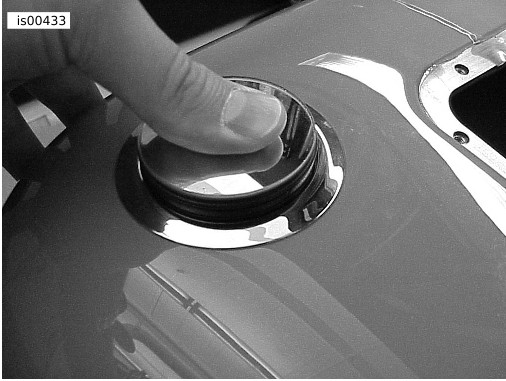

| 10. | Menggunakan tutup bensin untuk memusatkan dan selotip (atau tanda pensil minyak) untuk menyejajarkan, tekan kuat cincin trim sekitar sepuluh detik. | |||||
| 11. | Kupas selotip (atau hapus tanda pensil minyak) dari cincin trim dan tangki bahan bakar. CATATAN Biarkan cincin trim mengering selam 5-7 menit sebelum melanjutkan pemasangan kit. |  Gambar 3. Tentukan Posisi untuk Cincin Trim
Gambar 4. Sejajarkan Cincin Trim dan Tekan ke Dalam |
Pasang Indikator Bensin LED Flush-mount
| 1. | Lepas jok sesuai instruksi dalam manual pemilik. | |
| 2. | Putuskan sambungan kabel baterai, kabel negatif (-) terlebih dahulu. | |
| 3. | Lepaskan indikator bensin bawaan. Lihat manual servis untuk instruksi. | |
| 4. | Masukkan tiga kabel ke bawah tabung tangki bensin dari indikator bensin LED. | |

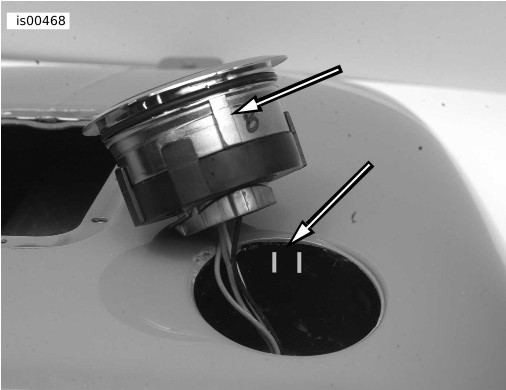

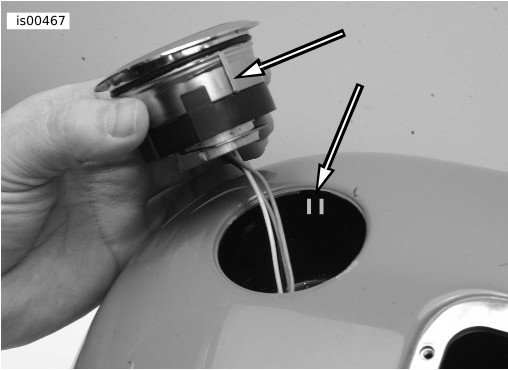

| 5. | Lihat Gambar 5 dan Gambar 6 . Masukkan indikator bensin LED dalam cawan tangki bensin. CATATAN Tab sempit pada rumahan indikator harus sejajar dengan tab di bagian depan cawan tangki bensin. Tab lebar pada rumahan indikator harus sejajar dengan tab di bagian belakang cawan tangki bensin. |  Gambar 5. Sejajarkan Tab Sempit dengan Tab Depan dalam Cawan Tangki Bensin  Gambar 6. Sejajarkan Tab Lebar dengan Tab Belakang dalam Cawan Tangki Bensin |
| 6. | Untuk membuka, tekan bagian tengah indikator bensin hingga Anda mendengar KLIK. Bagian tengah indikator bensin akan menyembul saat lepas. Dorong kabel dari bawah untuk membantu pelepasan. | |

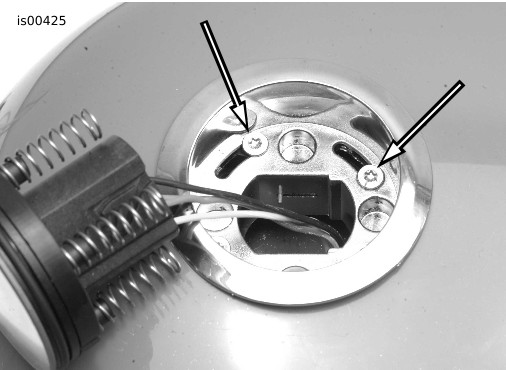

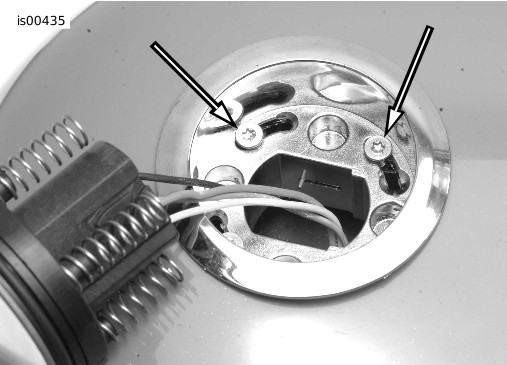

| 7. | Lihat Gambar 8 dan Gambar 9 . Tarik indikator bensin dari rumahan. Rumahan indikator akan berada dalam posisi tidak terkunci. Longgarkan (tetapi jangan lepaskan) sekrup. Letakkan jari pada kepala sekrup , tekan dan putar searah jarum jam sepanjang slot ke lubang countersunk. | |
| 8. | Amankan rumahan indikator dalam tangki bensin dengan mengencangkan empat sekrup TORX ® . | |
| 9. | Lihat Gambar 10. Untuk menutup, masukkan indikator bensin ke dalam rumahan dan tekan hingga Anda mendengar KLIK. | |
| 10. | Lihat Gambar 7 . Pasang kabel ke dalam lubang konektor empat pin yang benar dari kit. Lihat Lampiran B dalam manual servis. | |
| 11. | Di bagian bawah sebelah kiri tangki bensin, cocokkan konektor pin yang lengkap dengan rumahan soket [117B] yang sebelumnya diputuskan. Umpankan konektor ke dalam terowongan, dengan menangkap konduit dalam klip fleksibel di bagian bawah tangki bensin dan klem pada rangka (jika dilengkapi). | |
| 12. | Sambungkan kabel baterai, pasang kabel positif (+) terlebih dahulu. | |
| 13. | Pasang jok sesuai instruksi dalam manual pemilik. |
PERINGATANSetelah memasang jok, tarik ke atas untuk memastikan jok terpasang kencang. Saat berkendara, jok yang kendur dapat bergeser dan menimbulkan hilang kendali yang dapat menyebabkan kematian atau cedera parah. (00070b)
CATATAN
Jika indikator bensin tidak menunjukkan tingkat bensin yang tepat setelah memasang kit ini, periksa konektor, kemudian ikuti prosedur pemecahan masalah dalam manual servis.
| 1 | Terminal 1: Oranye |
| 2 | Terminal 2: Kuning/putih |
| 3 | Terminal 4: Hitam |
| 4 | Konektor kit empat pin |
| 5 | Konektor kendaraan empat pin |
| 6 | Indikator bahan bakar |
Gambar 7. Konektor Empat Pin
Gambar 8. Rumahan Indikator dalam Posisi Tidak Terkunci
Gambar 9. Rumahan Indikator dalam Posisi Terkunci
Gambar 10. Tutup Indikator Bensin
PENGOPERASIAN

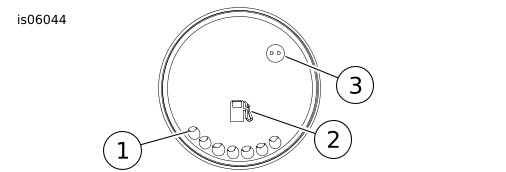

Lihat Gambar 11 . Ketika indikator menerima daya, semua LED biru (1) akan menyala dan akan mati seketika hingga perkiraan tingkat bensin dalam tangki ditampilkan.
Ikon pompa bahan bakar (2) selalu menyala selama operasi. Ikon pompa bahan bakar bukan lampu peringatan level bensin rendah.
Fotosel (3) membaca level lampu ambien dan akan meredupkan ikon pompa bahan bakar dan LED dalam kondisi lampu rendah.
| 1 | Segmen LED |
| 2 | Ikon pompa bahan bakar |
| 3 | Lokasi fotosel |
Gambar 11. Fitur Indikator
KOMPONEN SERVIS

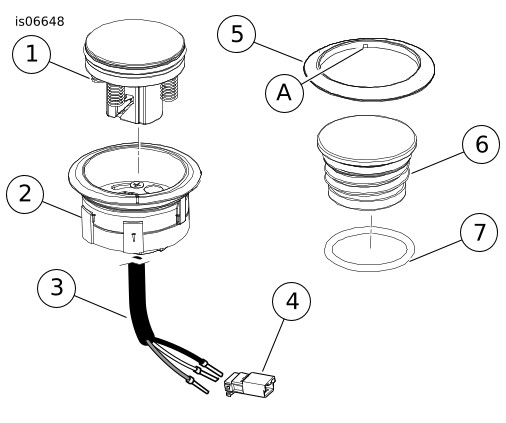

Gambar 12. Komponen Servis, Indikator Bensin LED dan Kit Tutup Bensin Flush-mount
Tabel 1. Komponen Servis: Indikator Bensin LED dan Kit Tutup Bensin Flush-mount - Kit Krom
Item | Deskripsi | Nomor Komponen | |||||
|---|---|---|---|---|---|---|---|
Kit 62811-08C | Kit 62823-08D | Kit 62818-06G | Kit 62910-09D | Kit 62910-06D | Kit 62823-06D | ||
Unit indikator bensin (mencakup item 1 hingga 4) | Tidak Dijual Terpisah | ||||||
1 | Indikator bahan bakar | 63075-08A | 63075-08A | 63029-06C | 63075-08A | 63029-06C | 63029-06C |
2 | Rumahan indikator, Krom | 62814-08 | 63038-06 | 63038-06 | 62945-06 | 62945-06 | 62834-07 |
3 | Harnes kabel | Tidak Dijual Terpisah | |||||
4 | Rumahan pin, 4 tempat | 72904-01BK | 72904-01BK | 72904-01BK | 72904-01BK | 72904-01BK | 72904-01BK |
5 | Cincin trim krom | 62887-08 | 63028-06 | 63028-06 | 63045-06A | 63045-06A | 63039-07 |
6 | Tutup bensin (termasuk item 7) | 63135-10A | 63135-10A | 63135-10A | 63135-10A | 63135-10A | 63135-10A |
61100052A | 61100052A | 61100052A | 61100052A | 61100052A | 61100052A | ||
7 | Cincin-O | 11900004 | 11900004 | 11900004 | 11900004 | 11900004 | 11900004 |
Item yang Disebutkan dalam Teks | |||||||
A | Takik | ||||||
Tabel 2. Komponen Servis: Indikator Bensin LED dan Kit Tutup Bensin Flush-mount - Kit Hitam
Item | Deskripsi | Nomor Komponen | |||
|---|---|---|---|---|---|
Kit 75020-08C | Kit 75027-08D | Kit 75327-09D | Kit 75014-06D | ||
Unit indikator bensin (mencakup item 1 hingga 4) | Tidak Dijual Terpisah | ||||
1 | Indikator bahan bakar | 75018-08A | 75018-08A | 75018-08A | 75011-08A |
2 | Rumahan indikator, Hitam | 75026-08 | 75019-08 | 75013-08 | 75019-08 |
3 | Harnes kabel | Tidak Dijual Terpisah | |||
4 | Rumahan pin, 4 tempat | 72904-01BK | 72904-01BK | 72904-01BK | 72904-01BK |
5 | Cincin trim hitam | 75022-08 | 75015-08 | 75004-08A | 75015-08 |
6 | Tutup bensin (termasuk item 7) | 63136-10C | 63136-10C | 63136-10C | 63136-10C |
7 | Cincin-O | 11900004 | 11900004 | 11900004 | 11900004 |
