גלגלים קדמיים בגימור AGITATOR
J049782021-01-20
כללי
אזהרה
התקן אך ורק גלגלים וערכות התקנה המאושרים לדגם האופנוע שלך. צור קשר עם סוכן Harley-Davidson כדי לוודא התאמה. אי התאמה של גלגלים וערכות התקנה או התקנת גלגלים שאינם מאושרים עבור הדגם שלך עלולות לגרום לאובדן שליטה, וכתוצאה מכך לגרום למוות או פציעה חמורה. (00610c)
מספרי ערכה
40268-10, 47957-10, 55070-11, 55071-11, 55071-11A, 43300115, 43300442
דגמים
למידע אודות התאמת דגם עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
תכולת הערכה
ראה איור 1 ועיין בטבלאות חלקי השירות.
החלקים הנוספים הנדרשים
כיסויי נוי (”צלחות“) לגלגל אינם מתאימים לגלגל זה.
ערכה זו כוללת גלגל מותאם אישית בלבד.
התקנה נכונה של ערכות אלה מחייבת רכישה נפרדת של החלקים הבאים הזמינים אצל סוכני Harley-Davidson.
  • ערכת התקנת גלגל (ראה טבלה 2 ו טבלה 3 כדי לקבוע איזו ערכת התקנה נדרשת).
  • 14 ברגים לדיסק הבלם/הטבור (3655A) או 3 ערכות של בורגי כרום (46646-05)
  • כלי להסרה ולהתקנה של מסב גלגל (94134-09)
  • עבור הערכות 40268-10 ו-47957-10: צמיג (44026-09A) עבור הערכות 55070-11, 55071-11, 55071-11A, 43300115 ו-43300442: צמיג (43100013)
  • רוטורי בלמים צפים בעלי 7 נקודות לצד ימין (41500008 או 41500052) ושמאל (41500007 או 41500053)
אזהרה
הבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. נדרש מדריך טיפולים לאופנוע מהדגם שלך על מנת לבצע התקנה זו, והוא זמין אצל סוכן Harley-Davidson.
חלקים נוספים מומלצים
אביזרי המנוע המקוריים של Harley-Davidson הבאים מומלצים עבור תחזוקה הולמת וניקוי:
  • Harley ® Bright ™ Chrome Cleaner (חומר הברקה לכרום, 94683-99) (לא לשימוש עם ערכה 43300115)
  • Harley ® Glaze ™ Polish and Sealant (חומר הברקה ואיטום, 99701-84)
  • Harley ® מברשת גלגל וחישורים (43078-99)
  • Harley-Davidson ® Wheel and Tire Cleaner (חומר לניקוי צמיגים וגלגלים, 94658-98)
  • Harley ® Preserve™ Bare Aluminum Protectant (חומר מגן לאלומיניום חשוף; 99845-07)
התקנה
הערה
השתמש במגיני פלסטיק על כלי ההתקנה של הצמיג וכלי האחיזה לחישוק בעת התקנת צמיג בגלגל צבוע.
בעת התקנת צמיגים, השתמש בכמות נדיבה של חומר סיכה בגלגל ובצמיג.
לצורך הסרת הצמיג, השתמש בתותבי פלסטיק בין החישוק לבין הצמיג לאחר הפרדת מדרך הצמיג כדי ליצור מרווח גדול מספיק להכנסה של כלי האחיזה לחישוק.
1. הסר את מכלול הגלגל הקדמי הקיים. שמור את הסרן, אום הסרן, דיסק הבלם ומפרידי הגלגל עבור ההתקנה. עיין במדריך הטיפולים.
הערה
התקן גזע שסתום קצר (43157-83A) הכלול בערכה ההתקנה. השלך את כל קני השסתום אחרים.
2. ראה איור 1 . התקן את מכלול קנה השסתום (L) על הגלגל. עיין במדריך הטיפולים.
הערה
אסור להתקין את טבעת המסב הכלולה בערכת ההתקנה.
התראה
אין לעשות שימוש חוזר בברגים של דיסק הבלם/הרוטור. שימוש חוזר בברגים אלו עלול לגרום נזק לרכיבי הבלם ולאובדן של מומנט. (00319c)
3. הרכב על הגלגל את רכיבי ערכת ההתקנה של הגלגל ואת דיסק(י) הבלם, תוך שימוש בטבלת חלקי השירות המתאימה. עיין במדריך הטיפולים.
4. התקן את המסב הראשי בעזרת כלי להסרה ולהתקנה של מסב הגלגל. עיין במדריך הטיפולים. המילה DOT יצוקה בצד שמאל של הגלגל כדי לציין מהו הצד של המסב הראשי בגלגל.
הערה
התקן רק את הצמיג המתאים (רכישה בנפרד).
אם יש מדבקה של נקודה צהובה על חישוק הגלגל, כוון את הצמיג כך שהנקודה הלבנה תימצא בצד הנגדי בכיוון ההפוך ממיקום המדבקה. אם יש מדבקה של נקודה ירוקה על חישוק הגלגל, כוון את הצמיג כך שהנקודה הלבנה תימצא מול המדבקה. אם אין מדבקת נקודה כלשהי על החישוק, עיין במדריך הטיפולים.
5. התקן את הצמיג שנרכש בנפרד (44026-09A או 55055-11). עיין במדריך הטיפולים.
6. התקן את תותבי המרווח של הגלגל (שהוסרו קודם לכן).
הערה
התקן את הגלגל כך שקנה השסתום יימצא בצד ימין.
7. התקן את הגלגל הקדמי (1) ואת הסרן המקורי. עיין במדריך הטיפולים.
תחזוקה וניקיון
יש לטפל בחלקי הכרום באופן סדיר כדי להבטיח שהם ישמרו על הברק והבוהק המקוריים שלהם.
  1. נקה את פניהם של גלגלים מלוכלכים מאוד באמצעות חומר ניקוי לצמיגים ולגלגלים Harley Wheel and Tire Cleaner, ושימוש במברשת Harley Wheel and Spoke Brush.
  2. נקה ביסודיות את הכרום באמצעות מנקה כרום מאיכות טובה, כגון Harley Bright Chrome Cleaner.
  3. לאחר ניקוי והברקה, אטום את הגימור באמצעות חומר איטום מאיכות טובה, כגון Harley Glaze Polish and Sealant.
חלקי שירות

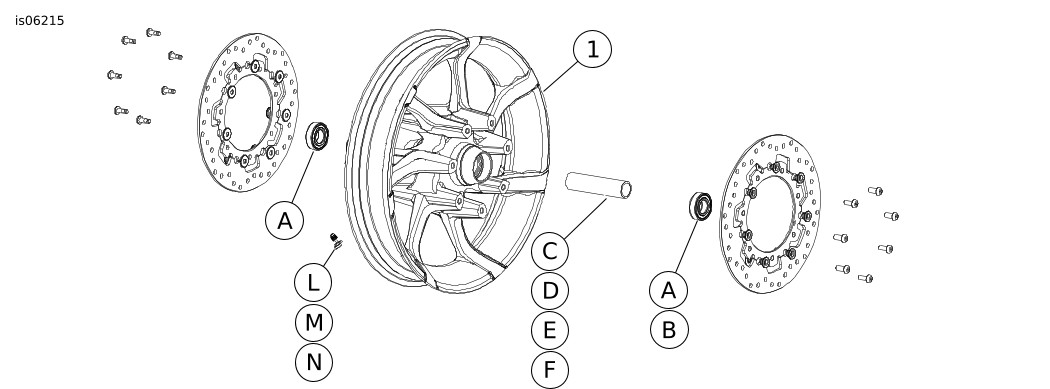

תרשים 1. חלקי שירות: גלגלים קדמיים בגימור Agitator (מוצגת גרסת 19 אינץ')
טבלה 1. חלקי השירות ותכולת ערכת הגלגל
ערכה
פריט
תיאור (כמות)
מספר חלק
40268-10, 47957-10, 55070-11, 55071-11, 55071-11A, 43300115, 43300442
1
גלגל
לא נמכר בנפרד
טבלה 2. ערכת התקנה מיסב גלגל ABS קדמי 25 מ“מ (41455-08C)
ערכת התקנה מיסב גלגל ABS קדמי 25 מ“מ (41455-08C)
פריט (כמות בשימוש ותיאור)
התאמה
גודל גלגל
A
C
D
J
K
ליטר
מ.
N
דגמי 2008 Touring: דגם FLHRC משנת 2009 ומאוחר יותר (ללא ABS), ו-Trike (ללא ABS)
16 x 3.0 אינץ‘
2
0
1
0
**
*
*
*
דגמי Touring משנת 2009 והלאה (ללא ABS)
16X3.0 אינץ‘
2
0
1
0
0
*
*
*
דגמי Touring משנת 2008 והלאה (ללא ABS)
16X3.5 אינץ‘
2
0
1
0
**
*
*
*
דגמי Dyna משנת 2008 והלאה (למעט FLD, FXDWG ו- FXDF)
19X2.5 אינץ‘
2
1
0
**
0
*
*
0
דגמי VRSCAW, VRSCD, VRSCF, VRSCDX משנת 2008 והלאה (ללא ABS)
19X3.0 אינץ‘
2
1
0
**
0
*
*
0
דגמי Touring משנת 2009 והלאה (ללא ABS)
19X3.5 אינץ‘
2
0
1
0
0
*
*
*
ערכות התקנה נועדו לפעולה עם גלגלים מסגנונות רבים והתאמות שונות. צור קשר עם סוכן Harley-Davidson כדי לוודא שהגלגל וערכות ההתקנה שניהם תוכננו ואושרו לאופנוע שעליו הם מותקנים.
הערות:
* ראה הערה מעל שלב התקנת שסתום בהתקנה כדי לקבוע באיזה גזע שסתום להשתמש לערכה המסוימת שלך. השלך גזעי שסתום אחרים.
** ראה הערות עבור ערכת הגלגל שלך מעל שלב הרכבת הגלגל ב-“התקנה“ כדי לקבוע באיזה טריז מיסב להשתמש עבור ערכת הגלגל שלך וההתאמה.
*** טריז המיסב מותקן תחת המיסב הראשי.
A
מיסב, רגיל (2)
9276A
C
שרוול הסרן
41748-08
D
שרוול הסרן
41900-08
J
טריז מיסב***
41450-08
K
טריז מיסב***
43903-08
ליטר
גזע שסתום, קצר
43157-83A
מ.
גזע שסתום, ארוך
43206-01
N
גזע שסתום, משיכה מלאה
40999-87
טבלה 3. ערכת התקנה מיסב גלגל ABS קדמי 25 מ“מ (41454-08B)
ערכת התקנה מיסב גלגל ABS קדמי 25 מ“מ (41454-08B)
פריט (כמות בשימוש ותיאור)
התאמה
גודל גלגל
A
B
C
D
J
K
ליטר
מ.
N
דגמי Touring מהשנים 2008 ודגמי FLHRC מהשנים 2009 ומאוחר יותר עם ABS
16 x 3.0 אינץ‘
1
1
0
1
0
**
*
*
0
דגמי Touring משנת 2009 ומאוחר יותר עם ABS
16X3.0 אינץ‘
1
1
0
1
0
0
*
*
*
דגמי Touring משנת 2008 והלאה עם ABS
16X3.5 אינץ‘
1
1
0
1
**
**
*
*
*
דגמי Dyna משנת 2012 ומאוחר יותר עם ABS (למעט FLD, FXDWG ו- FXDF)
19X2.5 אינץ‘
1
1
1
0
**
0
*
*
0
דגמי VRSCAW, VRSCD, VRSCF, VRSCDX משנת 2008 ומאוחר יותר עם ABS
19X3.0 אינץ‘
1
1
1
0
**
**
*
*
0
דגמי Touring משנת 2009 ומאוחר יותר עם ABS
19X3.5 אינץ‘
1
1
0
1
0
0
*
*
*
ערכות התקנה נועדו לפעולה עם גלגלים מסגנונות רבים והתאמות שונות. צור קשר עם סוכן Harley-Davidson כדי לוודא שהגלגל וערכות ההתקנה שניהם תוכננו ואושרו לאופנוע שעליו הם מותקנים.
הערות:
* ראה הערה מעל שלב התקנת שסתום בהתקנה כדי לקבוע באיזה גזע שסתום להשתמש לערכה המסוימת שלך. השלך גזעי שסתום אחרים.
** ראה הערות עבור ערכת הגלגל שלך מעל שלב הרכבת הגלגל בהתקנה כדי לקבוע באיזה טריז מיסב להשתמש עבור ערכת הגלגל שלך וההתאמה המסוימים שלך.
** יש להתקין את המיסב כאשר הצד האדום פונה לכיוון הגלגל. מיסב ABS הוא הראשי.
*** טריז המיסב מותקן תחת המיסב הראשי.
A
מיסב, רגיל
9276A
B
מיסב, ABS**
9252
C
שרוול הסרן
41748-08
D
שרוול הסרן
41900-08
J
****טריז מיסב
41450-08
K
****טריז מיסב
43903-08
ליטר
גזע שסתום, קצר
43157-83A
מ.
גזע שסתום, ארוך
43206-01
N
גזע שסתום, משיכה מלאה
40999-87
