CONTENITORE RESTITUIBILE PER IL PROGRAMMA DI RIPRODUZIONE DEI MOTORI HARLEY-DAVIDSON
J052032012-08-08
GENERALE
Questo contenitore da spedizione restituibile è progettato per il trasporto dei motori TC-Alpha, TC-Beta ed EVO all'impianto di riproduzione Harley-Davidson. La dotazione comprende la bulloneria richiesta per fissare il motore durante la spedizione.
Installazione
| 1. | Installare la staffa del motore al contenitore tramite la bulloneria in dotazione (vedere l'illustrazione delle parti di ricambio per posizioni e dimensioni). Serrare la piastra dell'adattatore per fissarla al fondo del contenitore. | |
| 2. | Vedere Figura 1. Collegare la staffa corretta e serrare i bulloni a 27,1 N·m (20 ft-lbs). | |
| 3. | Posizionare il motore sulla staffa e fissarlo tramite la bulloneria in dotazione. Applicare le coppie di serraggio indicate nel manuale di manutenzione di riferimento. | |
| 4. | Scrivere il numero del concessionario sulla parte interna del pannello laterale. | |
| 5. | Far scorrere il pannello laterale del contenitore sul fondo e fissalo tramite i dispositivi di blocco posizionati in basso. Verificare che tutti e quattro i dispositivi di blocco siano completamente inseriti nelle fessure del pannello laterale del contenitore. | |
| 6. | Posizionare la parte superiore del contenitore sui pannelli laterali e fissarla tramite i quattro dispositivi di blocco. Verificare che tutti e quattro i dispositivi di blocco siano completamente inseriti. |
| 1 | Superiore |
| 2 | Pannello laterale |
| 3 | Parte inferiore |

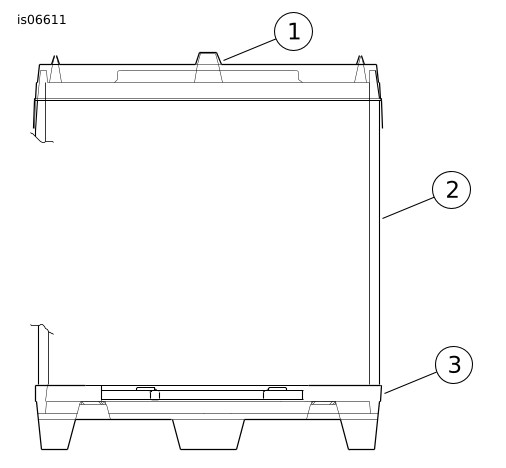

Figura 1. Gruppo motore
Tabella 1. Contenuto del kit
Descrizione (quantità) | Numero codice |
|---|---|
Parte superiore del contenitore | 93847 |
Pannello laterale del contenitore | 93849 |
Parte inferiore del contenitore | 93848 |
PARTI DI RICAMBIO

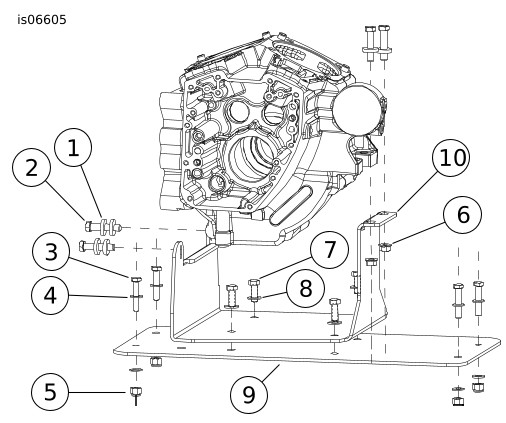

Figura 2. Motore TC-Alpha
Tabella 2. Tabella delle parti di ricambio
Motore | Articolo | Descrizione (quantità) | Codice: |
|---|---|---|---|
Motore TC Alpha | 1 | Rondella di spessore 0,18, 0,39 ID (4) | 6019 |
2 | Vite UNC da 3/8-16 x 44,45 mm (1,75 in) di lunghezza (2) | 3554 | |
3 | Bullone UNC 5/16-18 x 38,1 mm (1,5 in) (4) | 2887WA | |
4 | Rondella, piatta, 5//16 Identificazione (8) | 6702 | |
5 | Dado bloccante esagonale (4) | 7778 | |
6 | Dado, esagonale flangiato UNC 3/8-16 (4) | 7601 | |
7 | Bullone UNC 3/8-16 x 25,4 mm (1,0 in) | 2879W | |
8 | Rondella, piatta, 3/8 identificazione (4) | 6701 | |
9 | Piastra dell’adattatore | 91700004 | |
10 | Staffa | 91700001 |

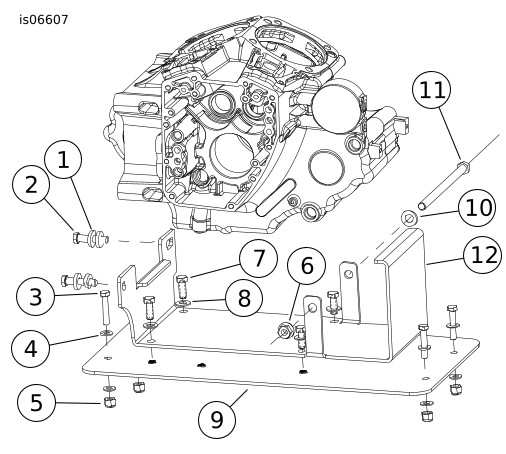

Figura 3. Motore TC-Beta
Tabella 3. Tabella delle parti di ricambio
Motore | Articolo | Descrizione (quantità) | Codice: |
|---|---|---|---|
Motore TC Beta | 1 | Rondella di spessore 0,18, 0,39 ID (4) | 6019 |
2 | Vite UNC da 3/8-16 x 44,45 mm (1,75 in) di lunghezza (2) | 3554 | |
3 | Bullone UNC 5/16-18 x 38,1 mm (1,5 in) | 2887WA | |
4 | Rondella, piatta, 5//16 Identificazione (8) | 6702 | |
5 | Dado bloccante esagonale (4) | 7778 | |
6 | Dado, esagonale flangiato UNC 7/16-14 | Parte non venduta separatamente | |
7 | Bullone UNC 3/8-16 x 25,4 mm (1 in) (4) | 2879W | |
8 | Rondella, piatta, 3/8 in ID (4) | 6701 | |
9 | Piastra dell’adattatore | 91700004 | |
10 | Rondella piatta 7/16 ID | 6334 | |
11 | Bullone esagonale UNC 7/16-14 x 177,8 mm (7 in) | Parte non venduta separatamente | |
12 | Staffa | 91700002 |

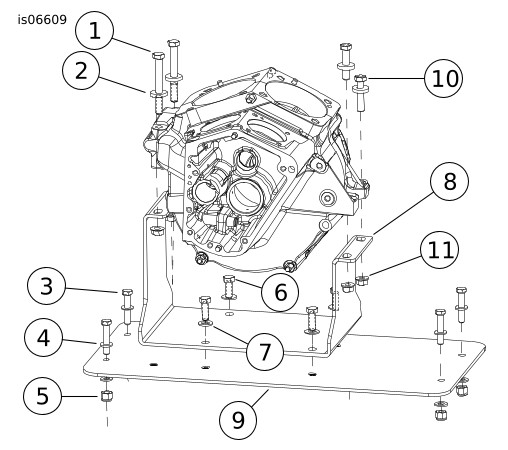

Figura 4. Motore EVO
Tabella 4. Tabella delle parti di ricambio
Motore | Articolo | Descrizione (quantità) | Codice: |
|---|---|---|---|
EVO Motore | 1 | Vite UNC 3/8-16 x 82,55 mm (3,25 in) (2) | 3528 |
2 | Rondella di spessore 0,18, 0,39 ID (4) | 6019 | |
3 | Bullone UNC 5/16-18 x 38,1 mm (1,5 in) (4) | 2887WA | |
4 | Rondella, piatta, 5//16 Identificazione (8) | 6702 | |
5 | Dado bloccante esagonale (4) | 7778 | |
6 | Bullone UNC 3/8-16 x 25,4 mm (1 in) (4) | 2879W | |
7 | Rondella, piatta, 3/8 identificazione (4) | 6701 | |
8 | Staffa | 91700003 | |
9 | Piastra dell’adattatore | 91700004 | |
10 | Vite UNC 3/8-16 x 44,45 mm (1,75 in) (2) | 3554 | |
11 | Dado, esagonale flangiato UNC 3/8-16 (4) | 7601 |
